Modicon运动控制器

灵活可扩展的运动控制器LMC058LMC078为您打造全方位的运动控制解决方案

施耐德LMC058LMC078产品

产品介绍

LMC058运动控制器是轴控制和定位的优化解决方案，包括自动化功能。作为施耐德

电气“灵活设备控制”理念的组成部分，它可满足所有业务领域中多种应用的需求。

此运动控制器为需要轴间同步的设备生产商(OEM)设计，主要面向诸如包装、输送

和仓储机械，金属及木材加工机械等应用，为速度控制、计数、轴控制和通讯功能

提供高性能的电气控制解决方案。

为此，LMC058主运动控制器标配有：

一个CANopen主站

一个专用于控制多达8个同步轴的CANmotion主站，具备4轴条件下2ms的性能

通过LMC058运动控制器、LexiumSD3驱动器以及BSH和BMH伺服电机，施耐德

电气可提供一套完整的高性能且具备成本效益的解决方案。

特性

更快的机器设计

•运动控制器与PLC使用同一个编程软件

•为复杂的应用定制的应用功能块

•编程、调试、诊断专用的运动功能库

节省空间,成本,装配维护时间

•集成运动控制和逻辑控制

•方便的远程透明调试和诊断

LMC058提高机器性能

•伺服轴同步:高达八轴

•同步性能:2ms同步4个伺服轴

•数字输入输出:高达2400个数字输入输出

•模拟量:12或16位分辨率

•其他功能

主轴编码器

捕捉输入/反射输出

•可连接设备

变频器、伺服

人机界面

上层通讯:以太网通讯

LMC078更高的机器性能

•伺服轴同步:高达16轴

•同步性能:2ms同步16轴，1ms同步8轴

•LMC078采用高速SecosIII总线协议

•CANopen接口扩展能力强

•可接入外部编码器

•内置12点数字量输入/8点数字量输出

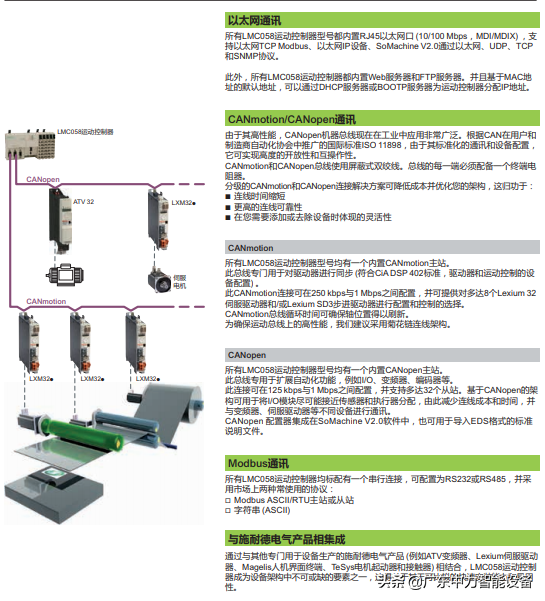

施耐德LMC058LMC078产品特性

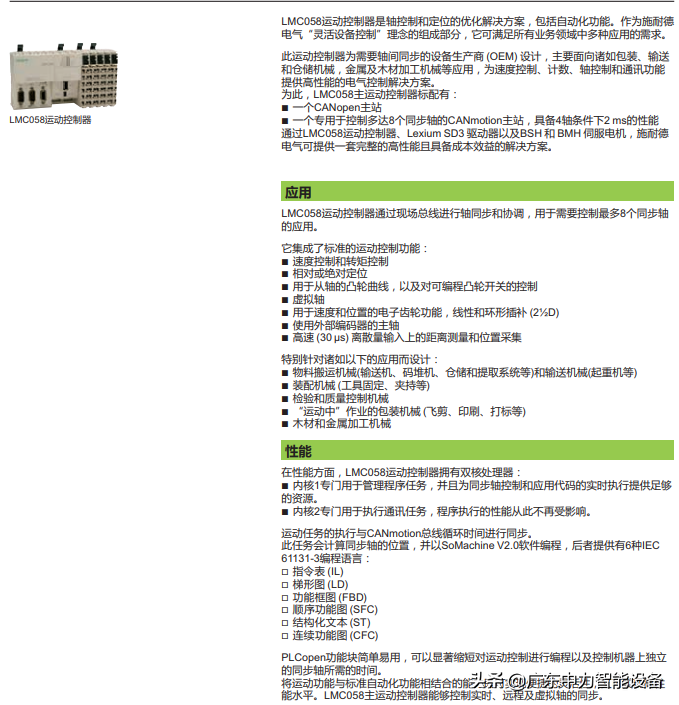

施耐德LMC058LMC078产品特性

优势

性能卓越,不同以往

Modicon运动控制器结构紧凑,性能卓越,扩展性强,易于维护。拥有多元化的通讯扩展接口的全新运动控制器为机器制造厂商提供更高性能更加灵活的运动控制解决方案。

应用

•可以用于多种机器和设备

•印刷机

•包装机

•药机等

型号说明

LMC058运动控制器系列包括两种尺寸类型：vLMC058LF42运动控制器的宽度为177mm。vLMC058LF424运动控制器的宽度为237.5mm，因为它有两个空闲PCI插槽，用于安装可选的通讯模块(串行链路或ProfibusDP)。

施耐德LMC058LMC078产品型号说明

功能介绍

这是一个由施耐德电气专门开发的功能库。其中包含当前在装配、物料搬运和定长切割领域的应用中遇到的应用功能。每一功能块均有大量的机械和应用变化形式。使用功能块可以：b节省编程时间b节省设置时间b简化读取库中提供的功能块有：b飞剪b滚刀b分组/拆组b带力矩控制的钳位b等等

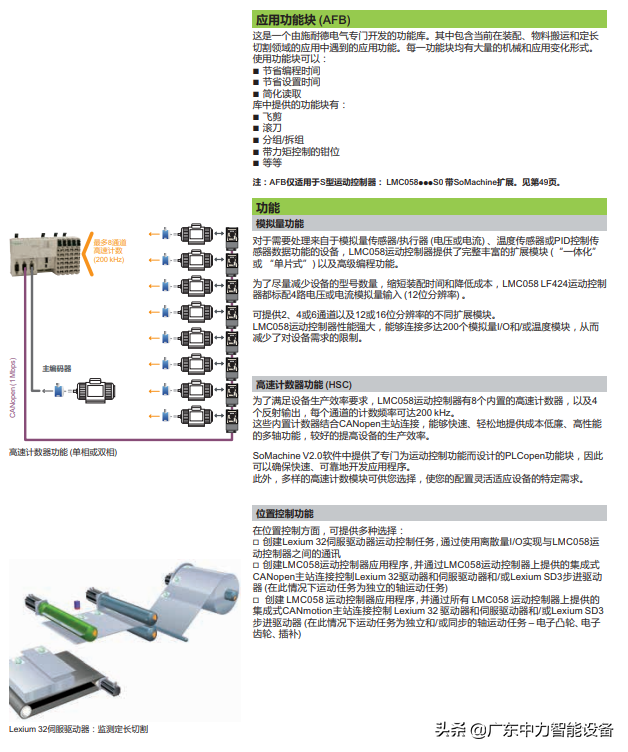

施耐德LMC058LMC078产品功能介绍

施耐德LMC058LMC078产品功能介绍

装配安装

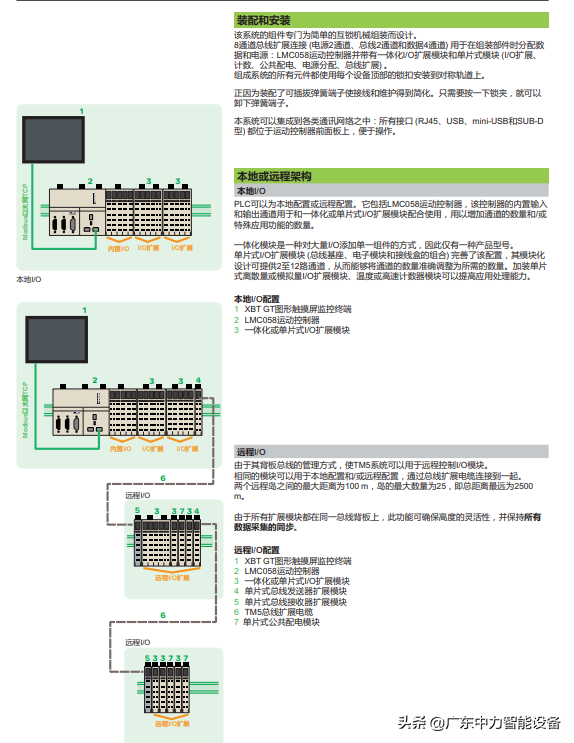

施耐德LMC058LMC078产品装配安装
