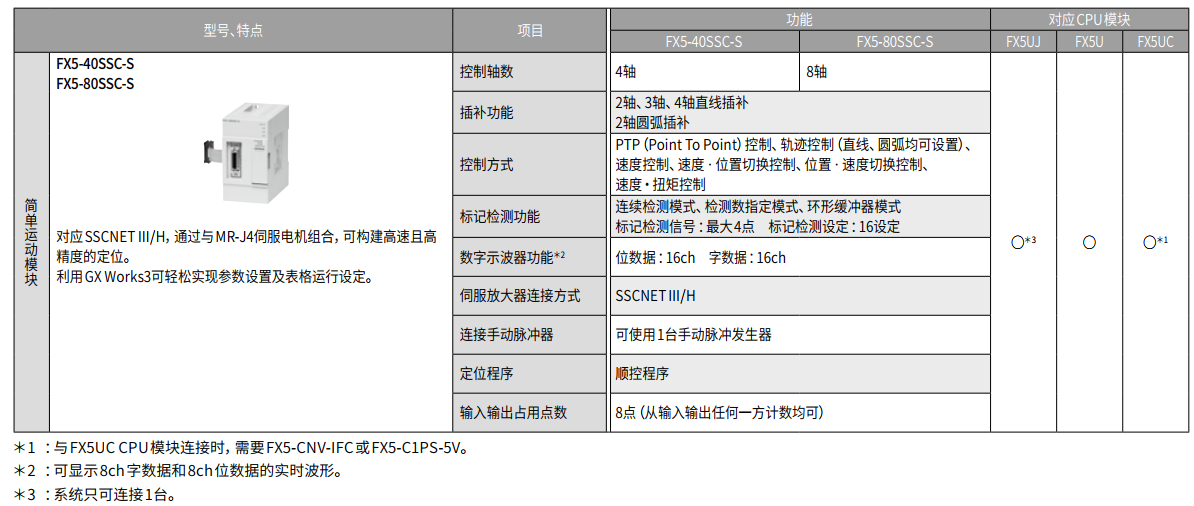

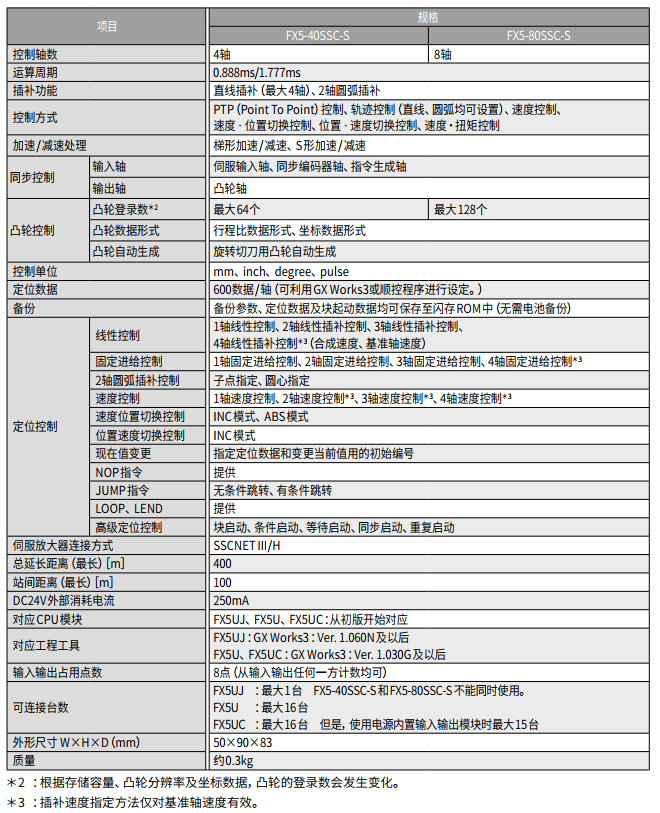

FX5-40SSC-S/FX5-80SSC-S（简单运动模块）

1、简介

FX5-40SSC-S（4轴）、FX5-80SSC-S（8轴）型简单运动模块是一种支持SSCNETⅢ/H的智能功能模块。经由对应SSCNETⅢ/H的伺服放大器，由伺服电机执行定位控制。

简单运动模块，只需要通过简单的参数设置和顺控程序，就可轻松实现定位控制、高度同步控制、凸轮控制、速度·扭矩控制。

在表格方式的程序中，通过组合直线插补、2轴圆弧插补、定长进给及连续轨迹控制来支持各种用途。

在“同步控制”中设定“同步控制用参数”,通过在各输出轴启动同步控制，执行输入轴（伺服输入轴、指令生成轴＊1、同步编码器轴）的同步控制。

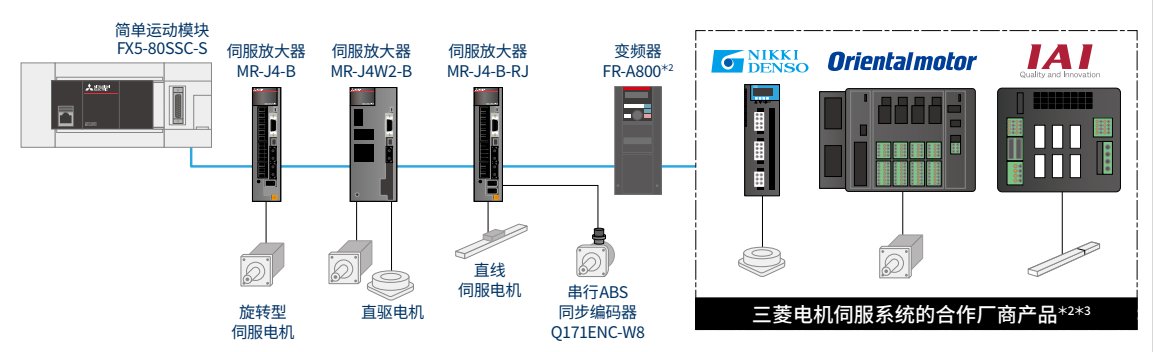

2、方案构成

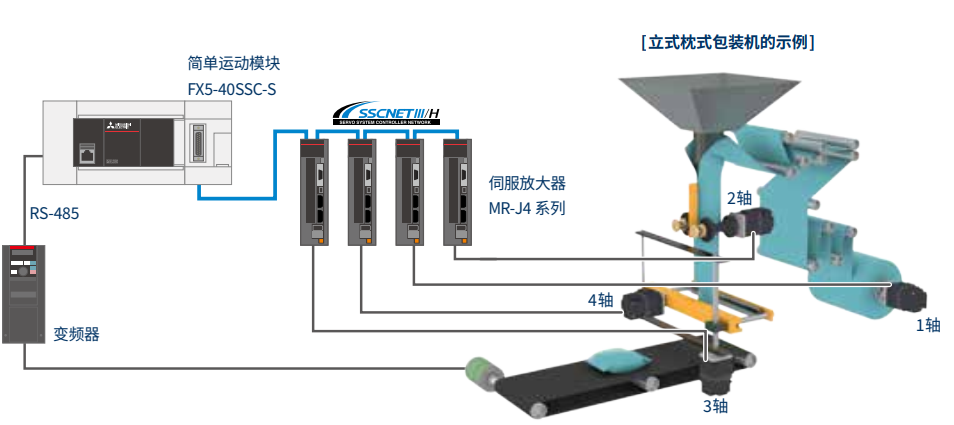

FX5UJ/FX5U/FX5UC+FX5-40SSC-S/FX5-80SSC-S（简单运动模块）+MR-JE-B/MR-J4-B构成SSCNETⅢ/H总线伺服控制方案。

3、特殊功能
A、同步控制
除了用软件代替齿轮、轴、变速机、凸轮等机械结构的同步控制外，还可轻松地实现凸轮控制、离合器、凸轮自动生成等功能。此外，各轴均可进行同步控制的启动和停止，因此可混用同步控制轴和定位控制轴。
同步编码器轴可同步运行最大4轴＊1，因此可支持各种设备。

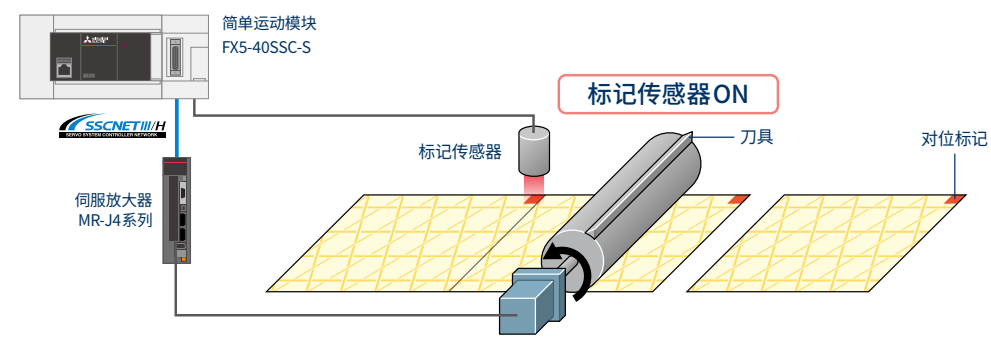

B、标记检测功能
通过工件上的标记的输入，可修正刀具轴的偏差，可以保持在固定的位置切割工件。

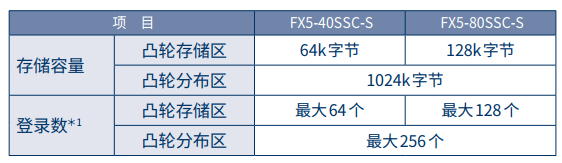

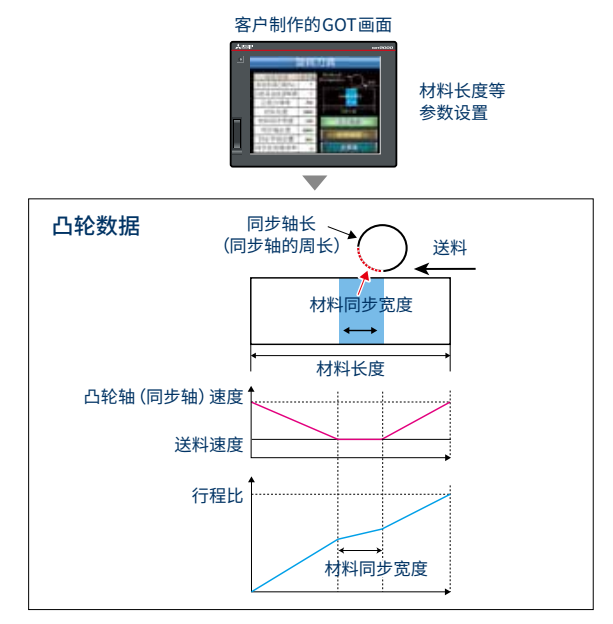

C、凸轮数据自动生成
旋转切刀凸轮数据，现在只要输入薄板长度、同客户制作的GOT画面步宽度、凸轮分辨率等即可轻松地自动生成。此外，将凸轮数据保存在凸轮存储区时，电源OFF后仍可继续使用上一次的凸轮数据，因此能够缩短系统的启动时间，实现多品种生产。
