以下以MT6103ip的触摸屏和松下PLC的连接作为样例，其他牌子的plc可以作为参考

1、确定好连接方案，如下：

2、硬件接线

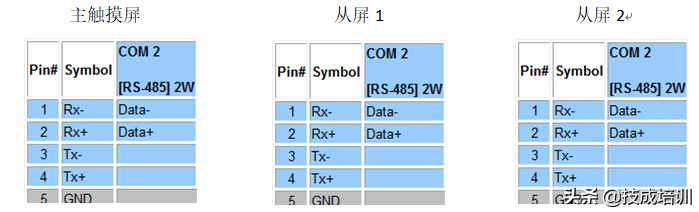

以下是触摸屏的接线端子，有9个引脚，可以分出一组RS232还有一组RS485.

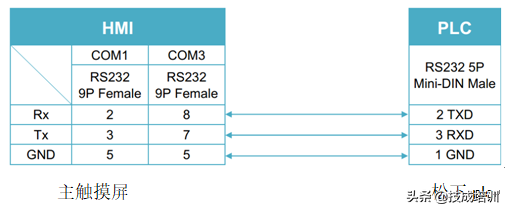

1）RS232用来和PLC连接(COM1)

2）RS485用在触摸屏之间的连接（COM2）

所有触摸屏的1号引脚都连接起来，2号引脚也全部连接到一块，最后一个触摸屏，

1、2号引脚接一个120欧的电阻。

3、屏参数的设置

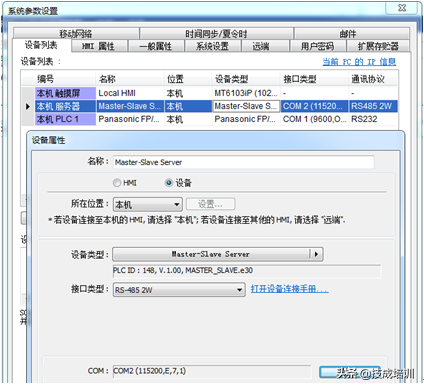

1）主HMI

打开威伦软件，新建文件，添加主机服务器用作主触摸屏与从屏连接的纽带，rs485,选择con2（改端口作为第二个触摸屏连接的口），添加本机plc（与松下plc连接），用232通讯选择con1，在HMI属性里把站号设为0，其他参数默认

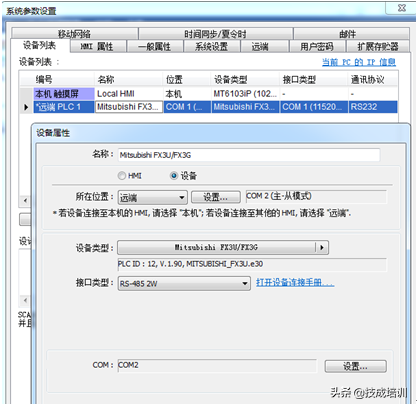

2）从HMI

新建从屏程序，可以多个，站号分别设为1、2、3.每个从屏只有站号不同，其他参数系统。。。。添加远端plc，选择远端（因为是通过其他屏作为纽带连接的plc），主-从模式，选择com2rs485通讯，通讯设置与主屏的服务器设置一致，其他参数默认

完成以上内容，就可以实现一plc与多台威伦的触摸屏进行通讯了。为此陈老师还给大家准备了程序文件，有兴趣的朋友可以私信回复程序，可获得以下这两个程序文件哦，用专业电气软件就可以打开。

本文为技成原创，作者：陈育鑫老师，未经授权不得转载，违者必究！
