一、过程值归档简介

变量记录又称为过程值归档，用于对过程数据进行采集、处理何归档。这些归档的数据在WinCC运行系统中可以以趋势图或表格的形式显示，也可以打印输出。

过程值归档的步骤如图1所示。

其基本过程为：

变量管理器DM从自动化系统AS中周期性（采集周期）的采集过程数据；

归档系统对需要归档的数据（包括内部变量和外部变量）进行归档组态。WinCC的数据归档有周期连续归档、周期非连续归档、非周期事件驱动归档以及非周期值变化驱动归档四大类。

根据组态的归档方法，将待归档的数据存放于SQL-Server数据库中。

二、"过程值归档"组态窗口

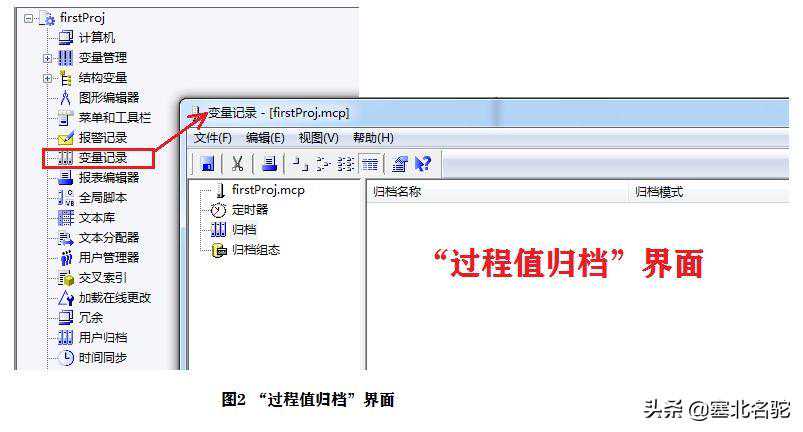

在"WinCC项目管理器"中，双击"变量记录"即可打开"过程值归档"的管理和配置窗口，如图2所示。

1、定时器

"定时器"中预设了一些"时间基准"。过程值的归档周期是基于这些"时间基准"来设置的。

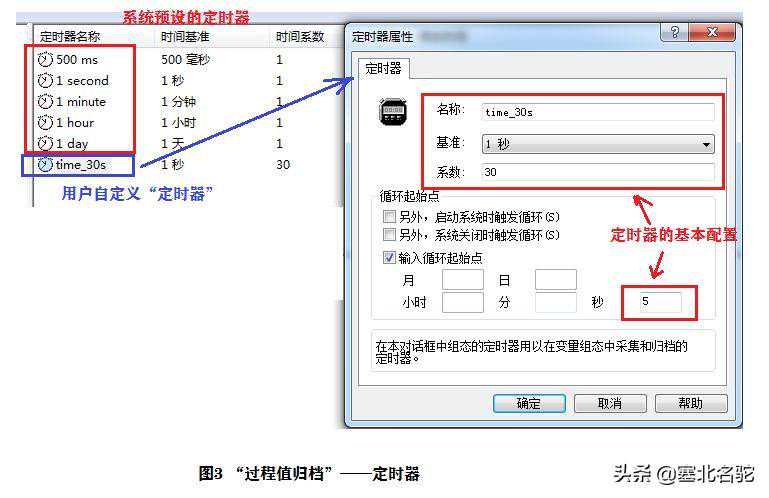

如图3所示，WinCC预定义了5个定时器，分别为500ms、1s、1m、1h及1d。用户也可以自定义定时器，其定时时长由"时间基准"和"时间系数"共同决定。"时间基准"有上述5种。同时，自定义的定时器还可以设置"循环起始点"，也就是"在一个周期内的哪个时间点开始进行数据归档"，设置循环起始点主要防止WinCC某一时刻因归档数据量太多而导致系统负荷太大。

2、归档组态

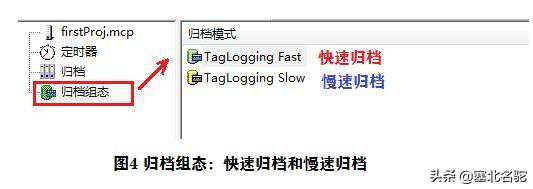

"归档组态"，顾名思义，用于组态数据的归档方式。数据归档分为快速归档和慢速归档两类，如图4所示。

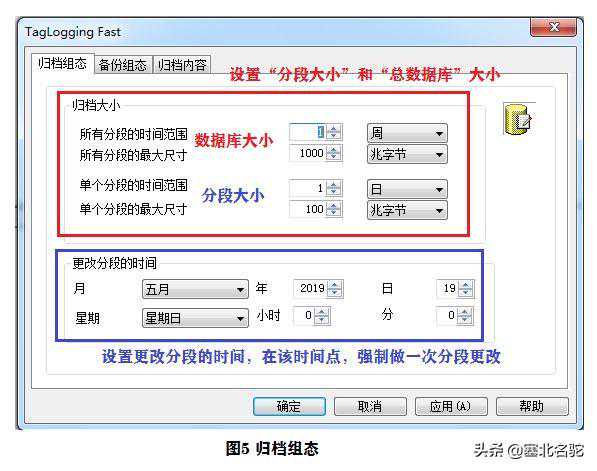

如图5所示，在"归档大小"中组态"数据库的大小"和"单个分段的大小"。数据库的大小或分段的大小由"时间范围"和"数据大小"共同决定。以"单个分段"为例，图5中"单个分段的时间范围为1日"，"单个分段的最大尺寸为100MByte"当两个条件任意满足一个，都认为该分段已满，数据开始在下一个分段中记录，具体规则如下：

若"时间范围"条件先达到，即数据归档一日后，即使当前分段中的数据未达到100MByte，数据归档也会切换到下一个分段；

若分段中的数据先达到最大尺寸（100MByte），则即使归档时间未满1日，也自动切换到下一个分段。

归档数据库中"分段"的个数由总数据库大小和单个分段的大小来决定。以图5为例，如果"时间范围"条件先满足，则分段数为段；如果"分段尺寸"条件先满足，则分段数为10段。

一般情况下，一个分段数据已满或达到时间范围，才会切换到下一个分段。但在"更改分段时间"下，可以设定一个时间节点，系统在该时间时，强制做一次分段更改。

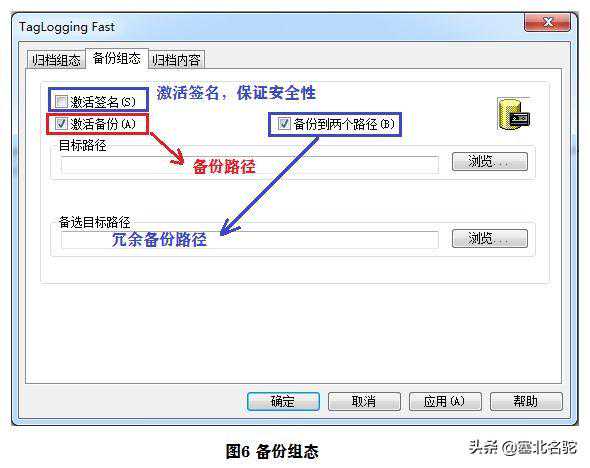

当所有分段都满了后，为了防止数据被覆盖丢失，可设置"备份组态"，如图6所示。每当分段发生改变（从一个分段切换到下一个分段）后15分钟，激活备份。

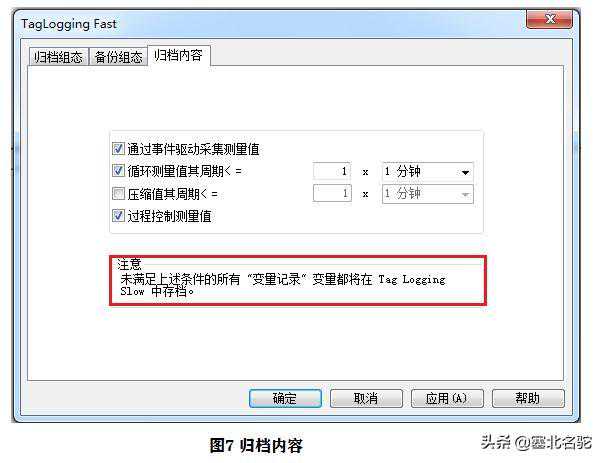

只有在"快速归档"中有"归档内容"选项卡。在该选项卡下面，配置存储在"快速归档"的条件，如事件驱动的归档、归档周期小于某个时间的归档等。所有满足组态条件的数据归档都保存在快速归档中，不满足条件的，保存在慢速归档中。

注意：快速归档和慢速归档的归档组态工作要分开、单独配置。

3、创建过程值归档

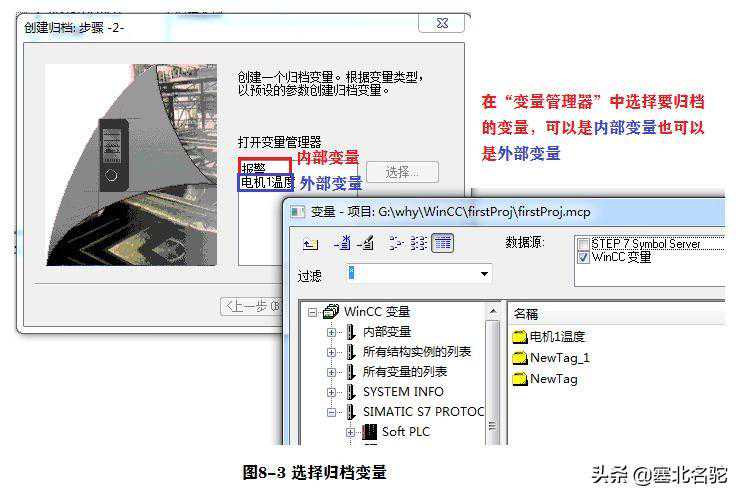

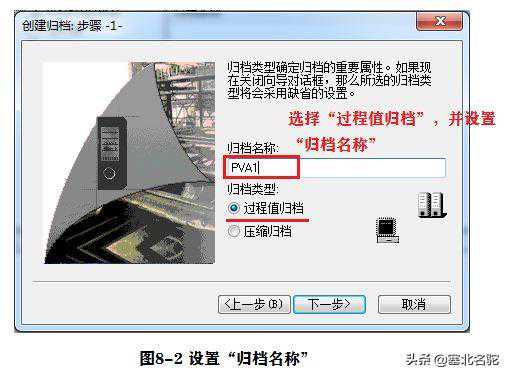

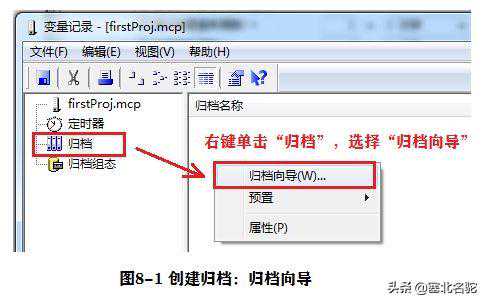

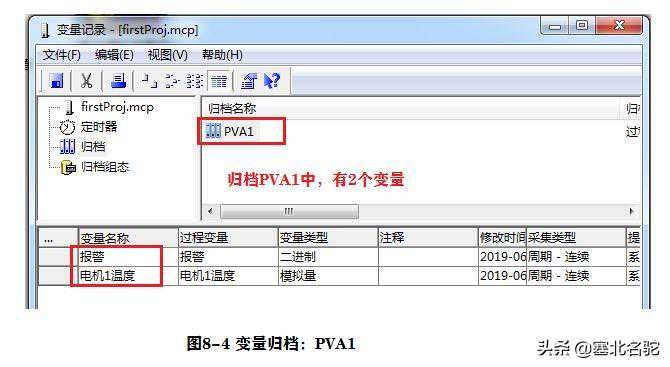

归档组态完成后，就可以创建过程值归档了，右键单击"归档"，选择"归档向导"，根据向导，创建过程值归档。过程如图8-1~图8-4。
