三菱FRConfigurator2软件：是三菱公司的一款变频器调试软件，它是一款多功能软件工具，提供直观的界面，用户可以从电脑软件上，快速参看和设置VFD参数列表，调试程序，检查诊断和执行系统监控功能，从而在需要更改VFD参数时减少停机时间，可以节省宝贵的变频器设置调试时间。此软件适用于多个型号的变频器，包括FR-E800、FR-A800、FR-E700等等，全中文显示让所有功能一目了然，大家使用起来更加简单易上手。

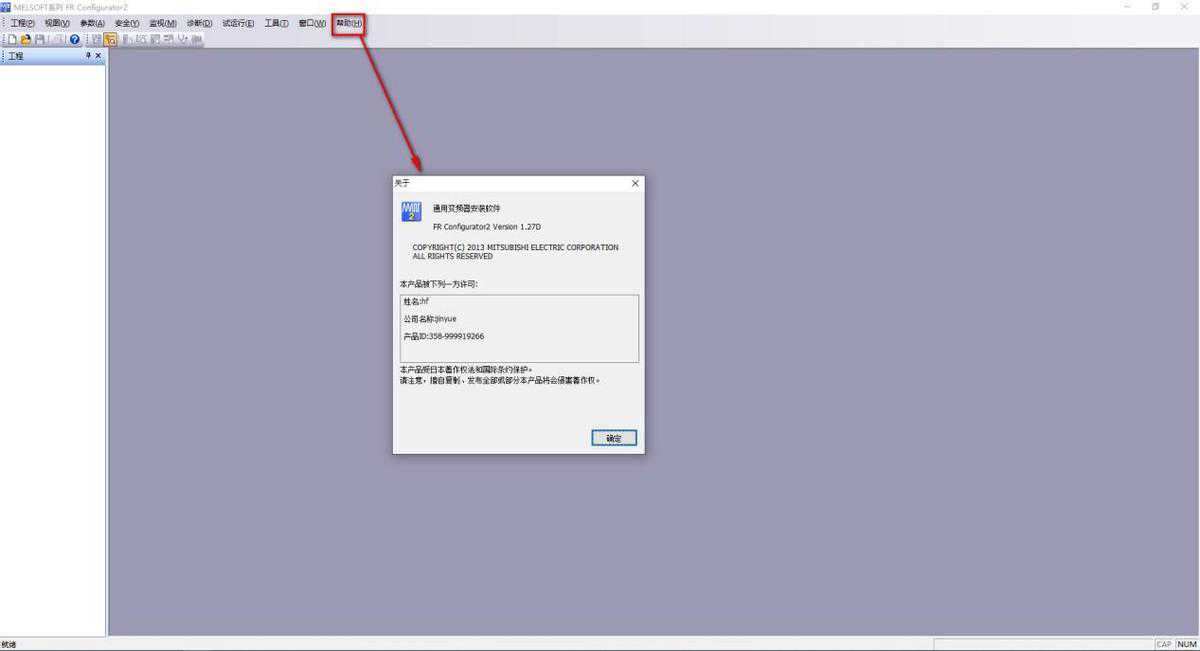

三菱FRConfigurator2软件

在这里我们讲一下，使用这款软件通过miniUSB数据线与变频器通信，调试设置变频器，从而了解和掌握这款软件的使用方法。

准备一根miniUSB数据线插到变频器的USB口，如以下图所示：

不同型号变频器的USB插口：

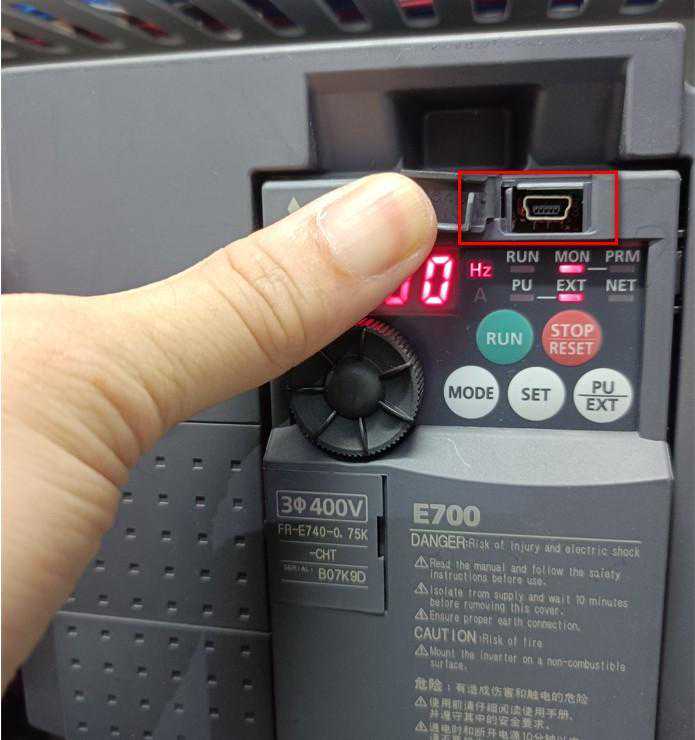

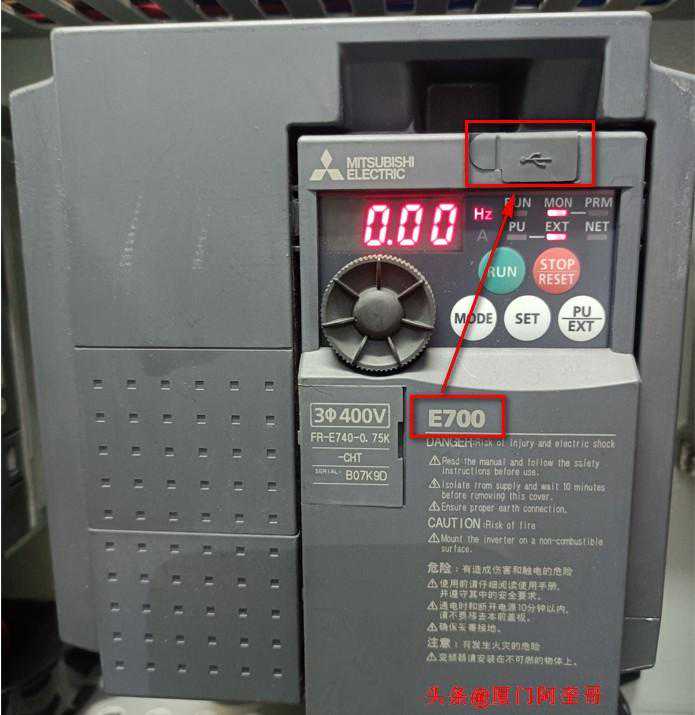

E700系列变频器USB插口

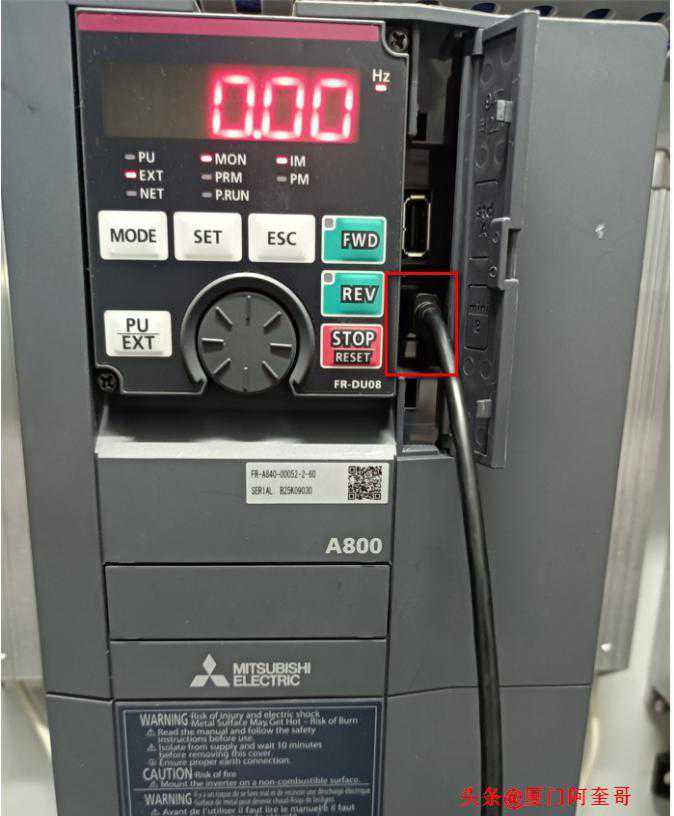

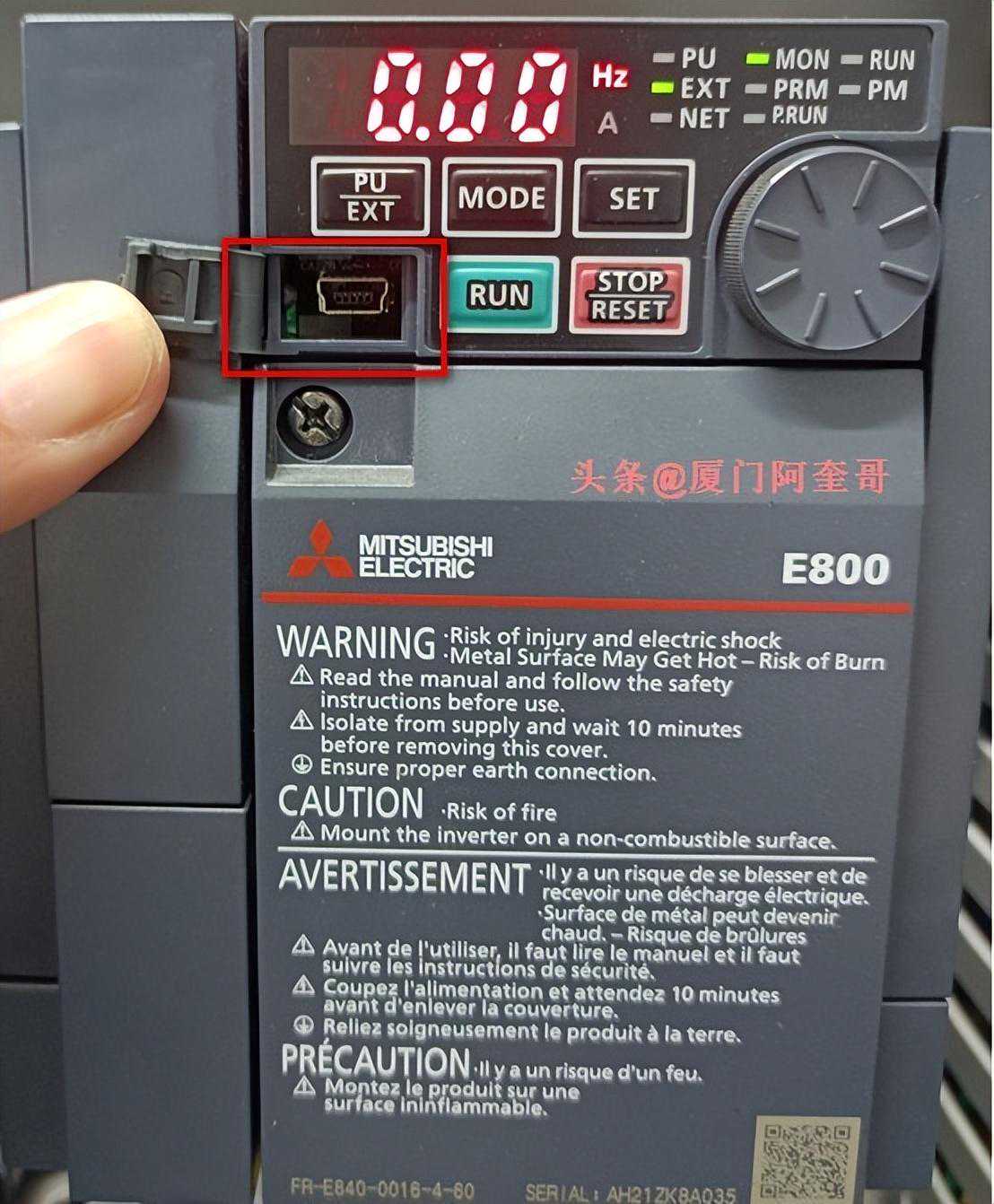

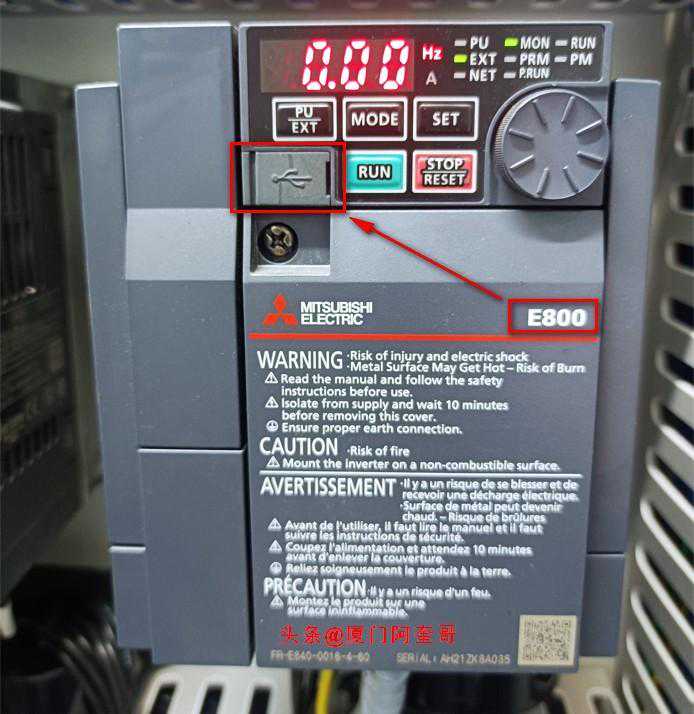

E800系列变频器USB插口

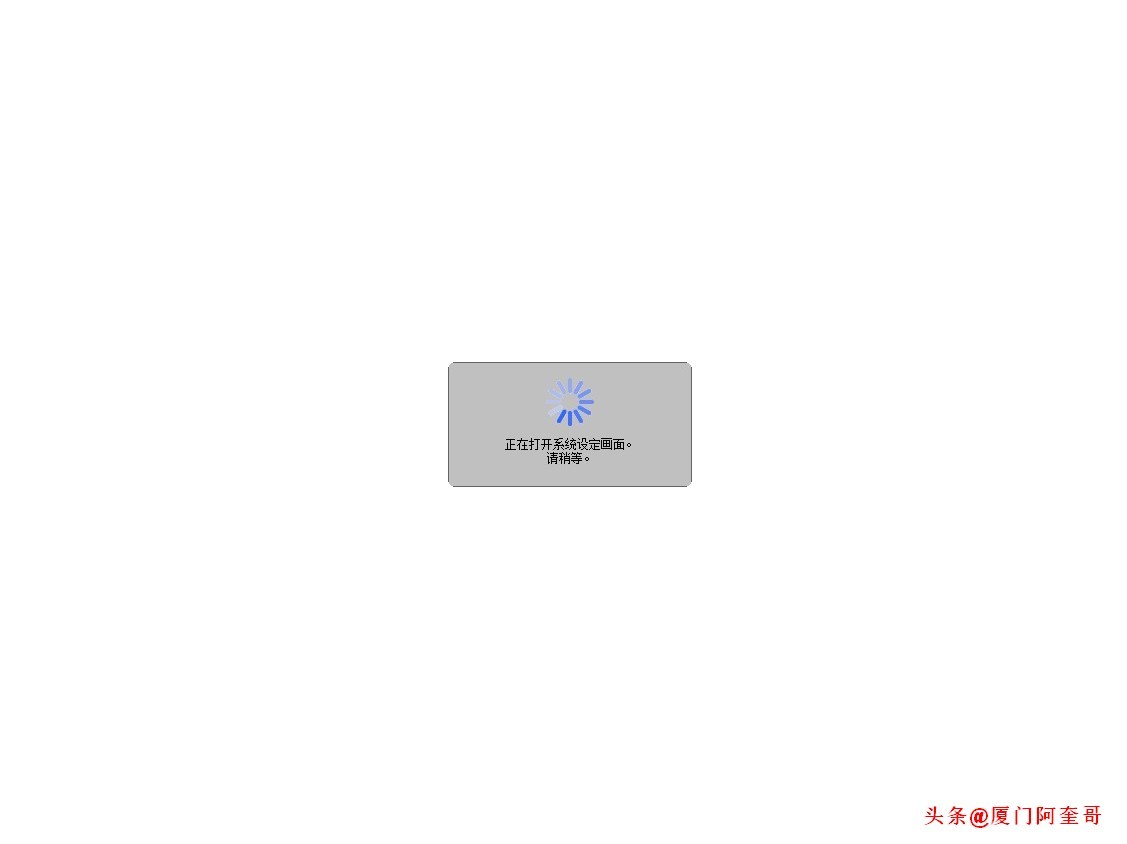

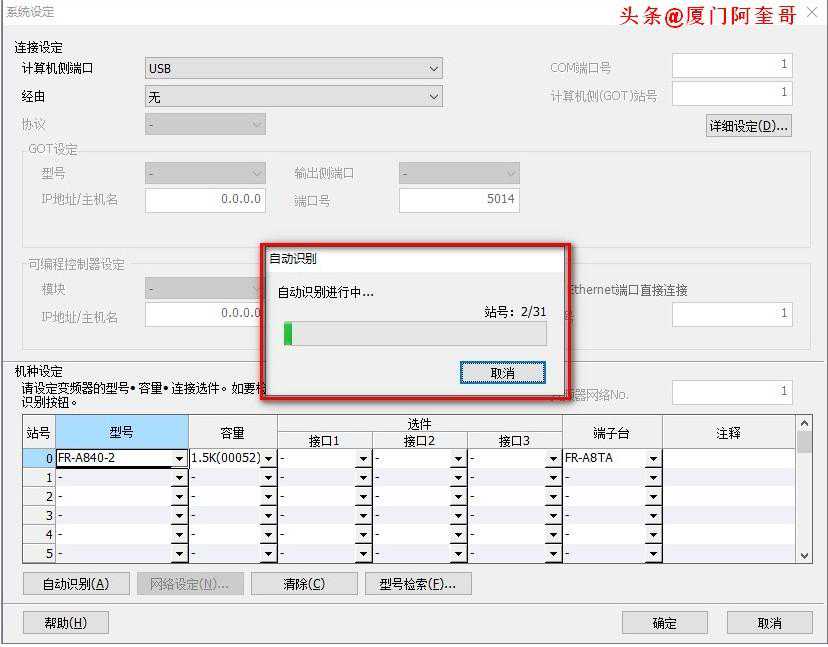

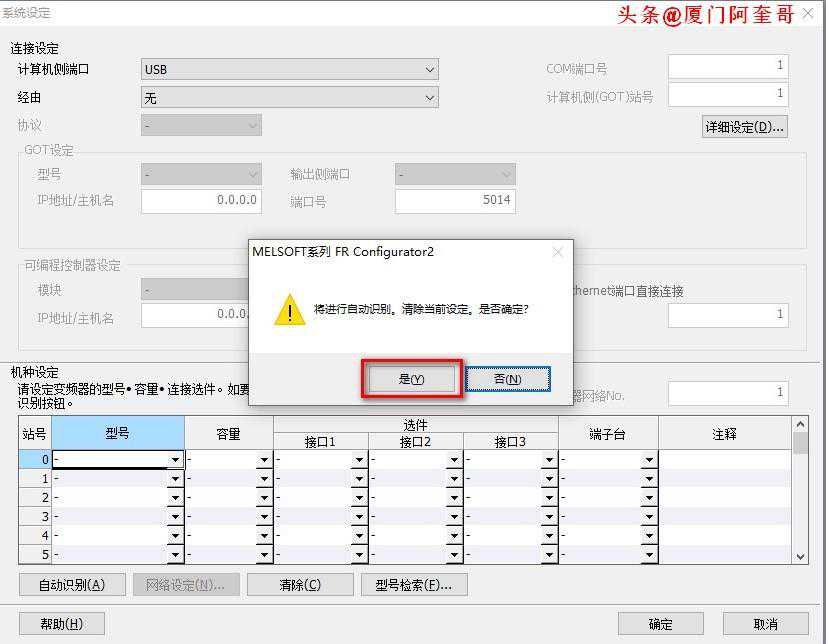

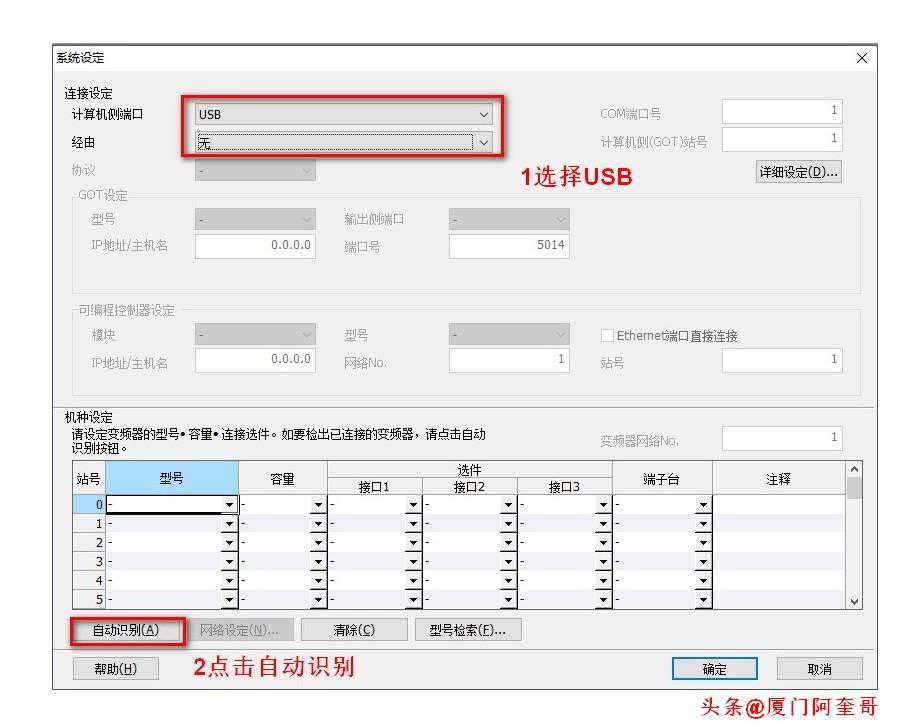

软件自动识别进行中…

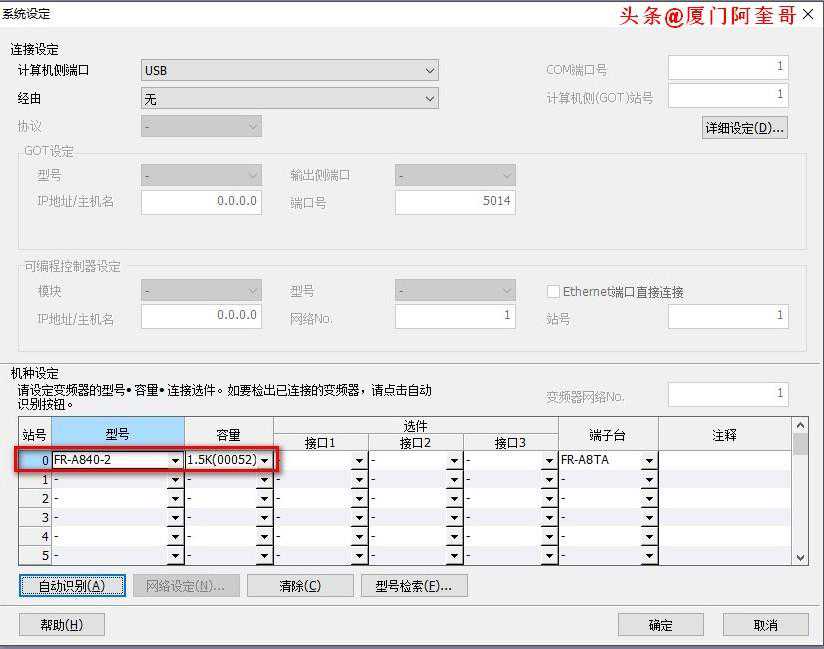

识别到所连接的变频器型号和容量

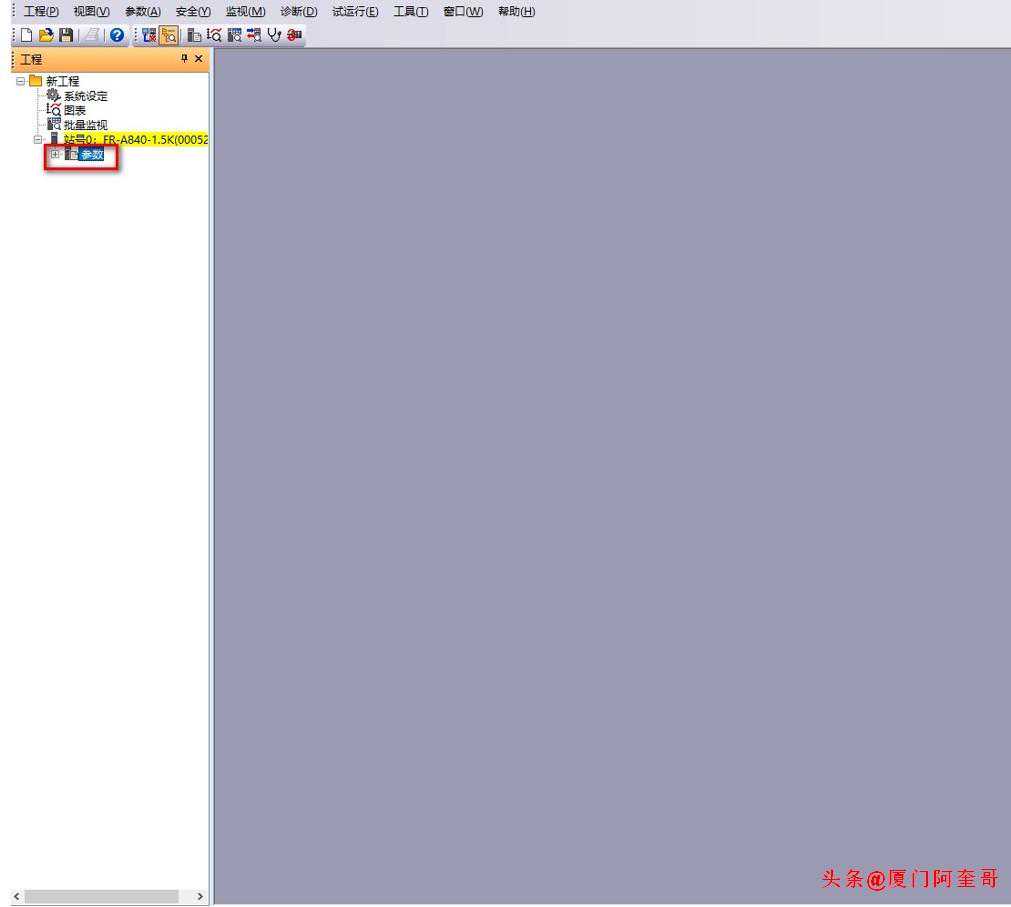

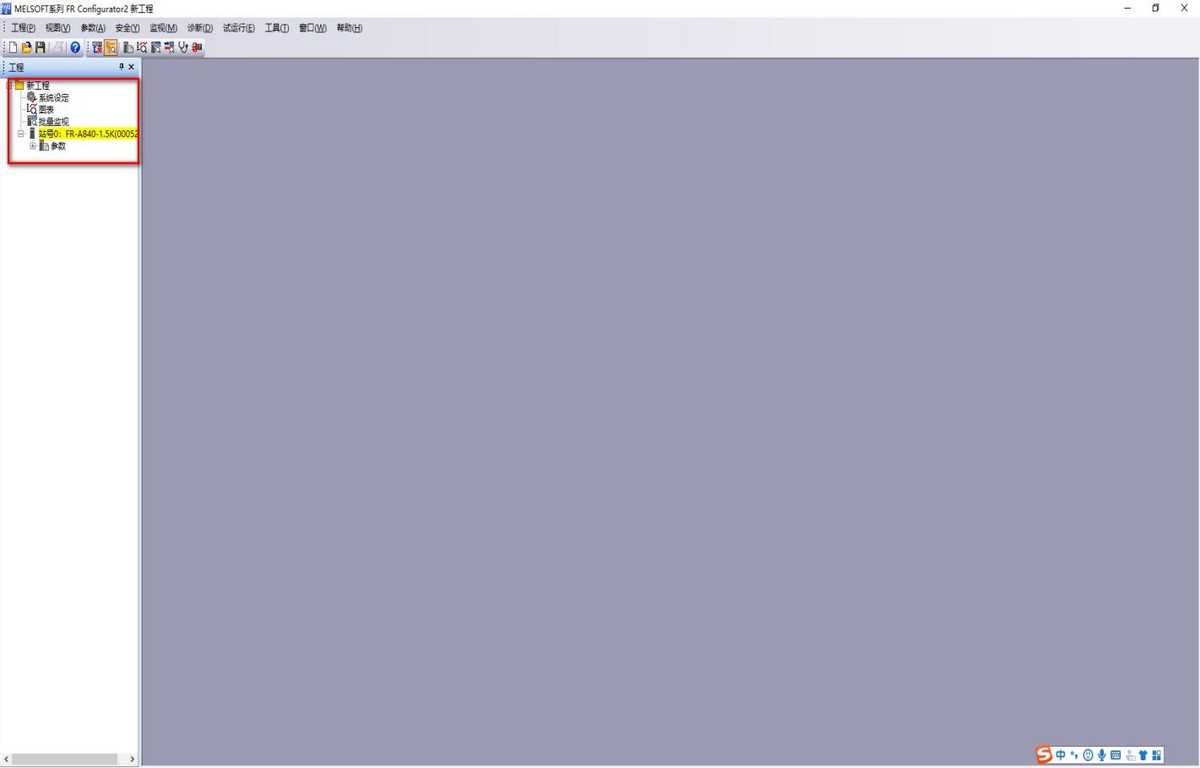

新工程树状栏

4.双击树状栏里参数，进入变频器参数设置界面：

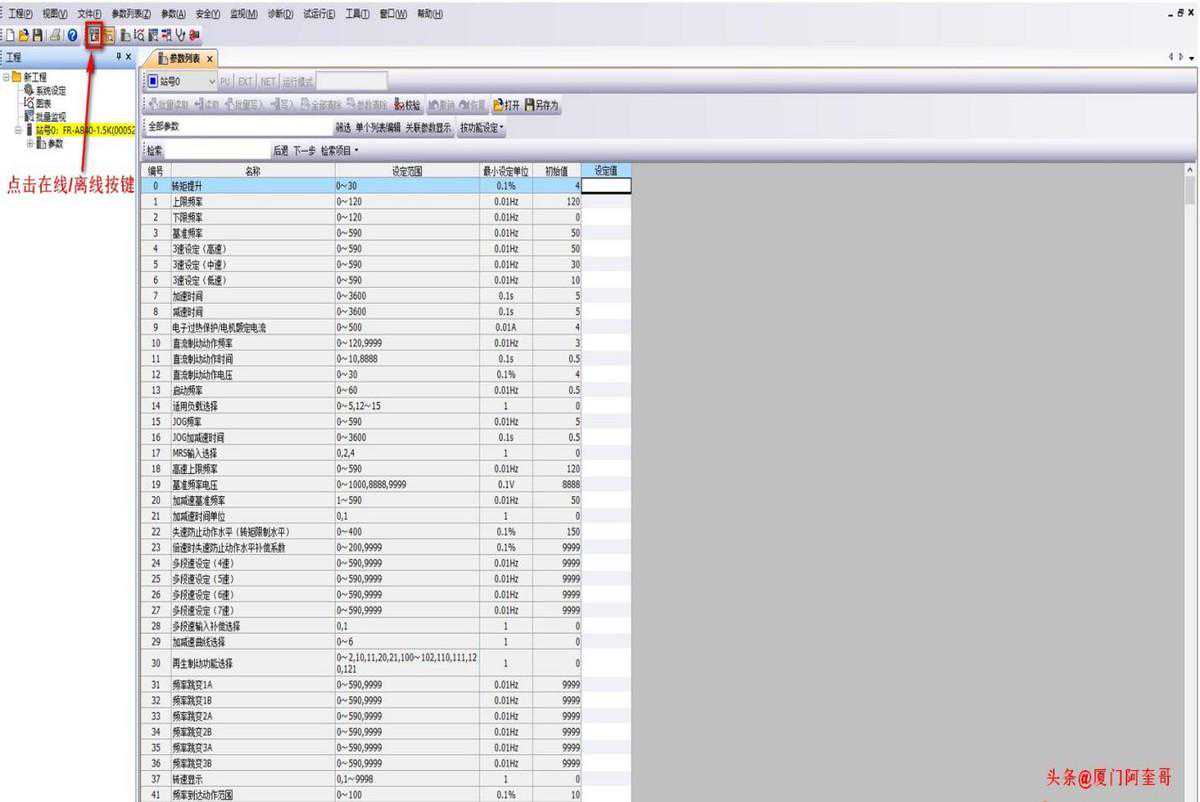

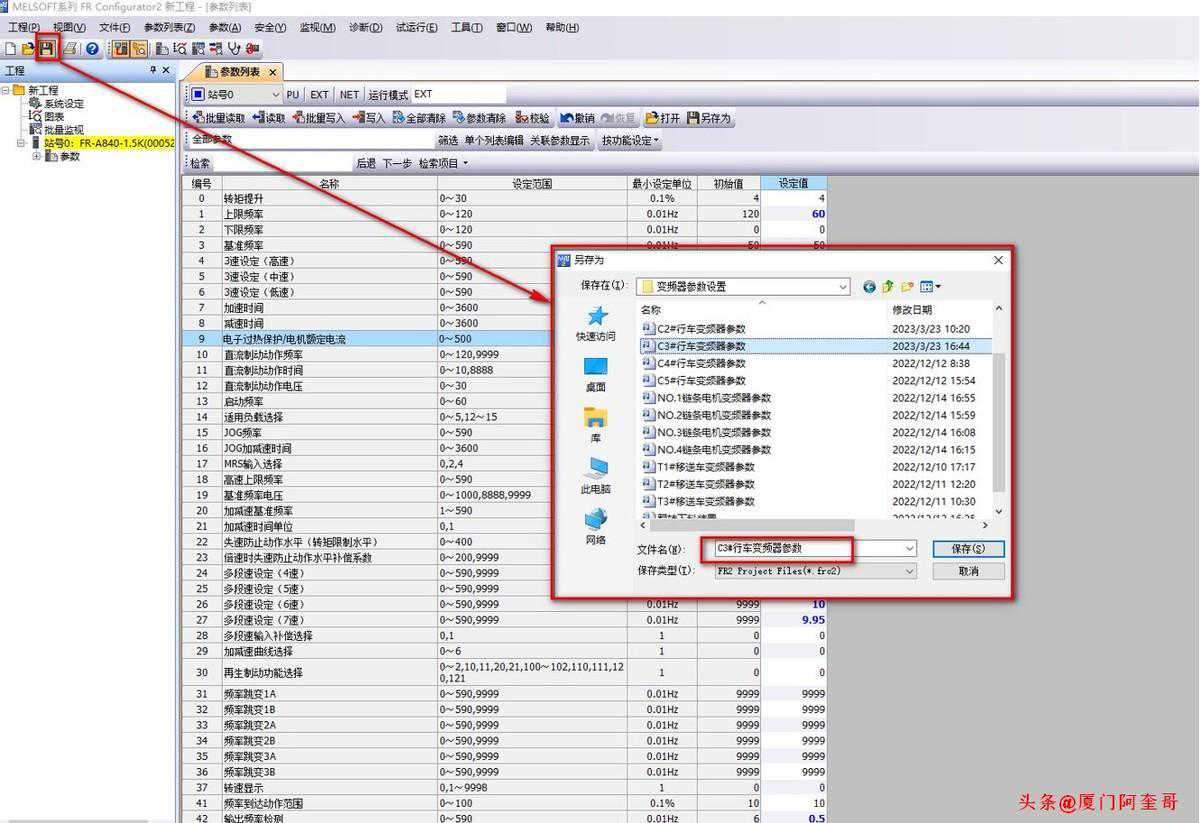

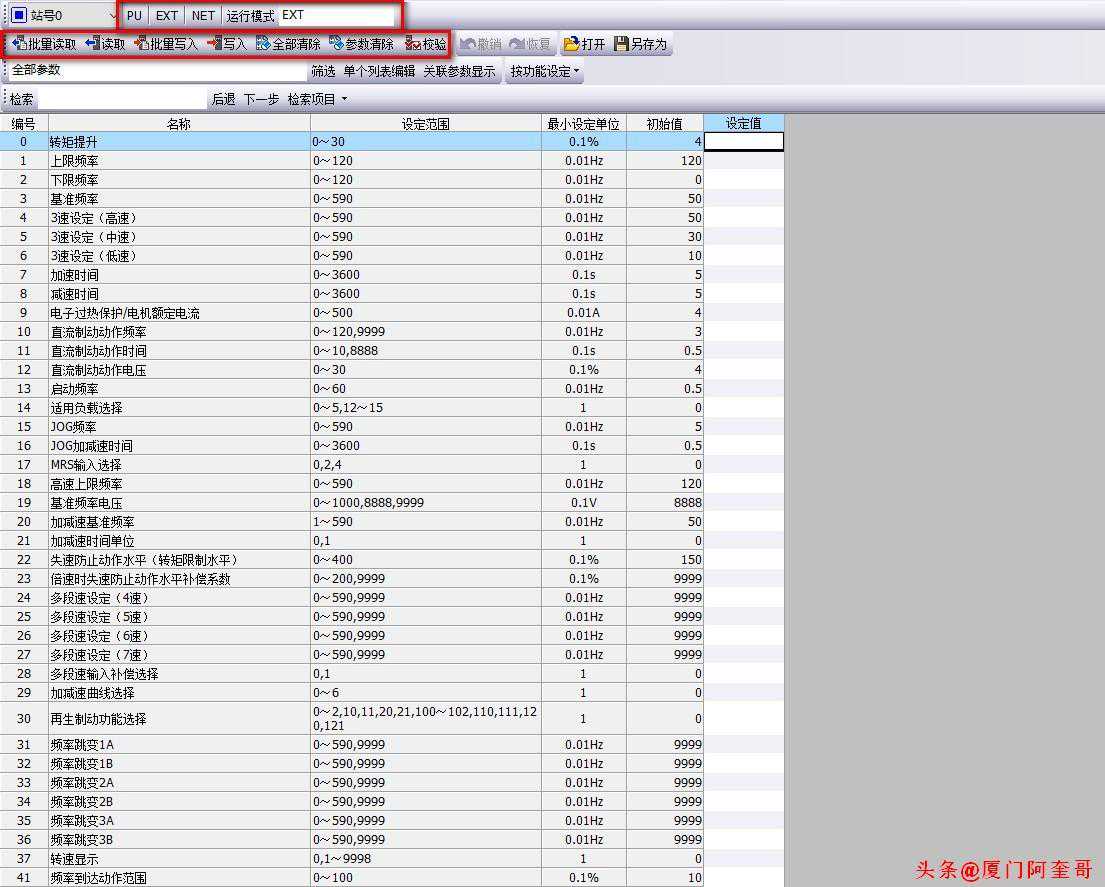

变频器参数设置界面：

主要操作的几个功能键：

运行模式切换键：PU、EXT、NET及运行模式指示

变频器参数的读取、写入及清除按钮。

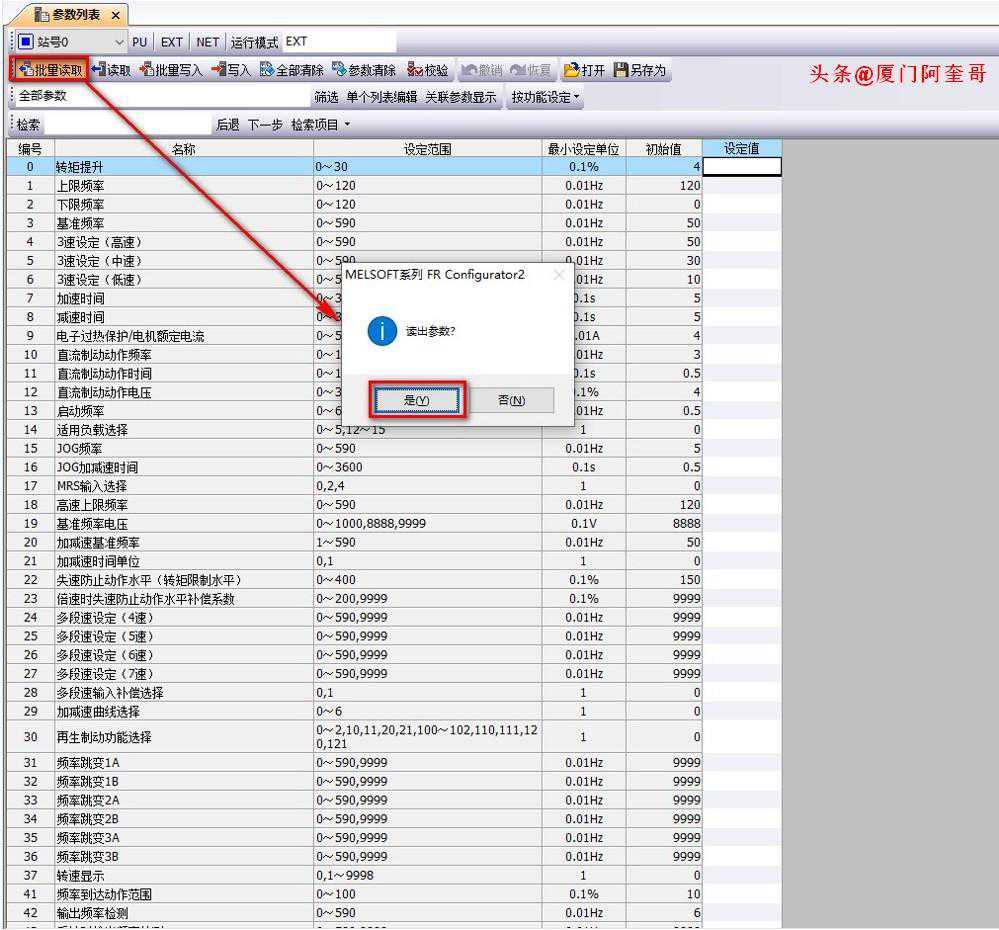

批量读取：读取所有变频器参数。

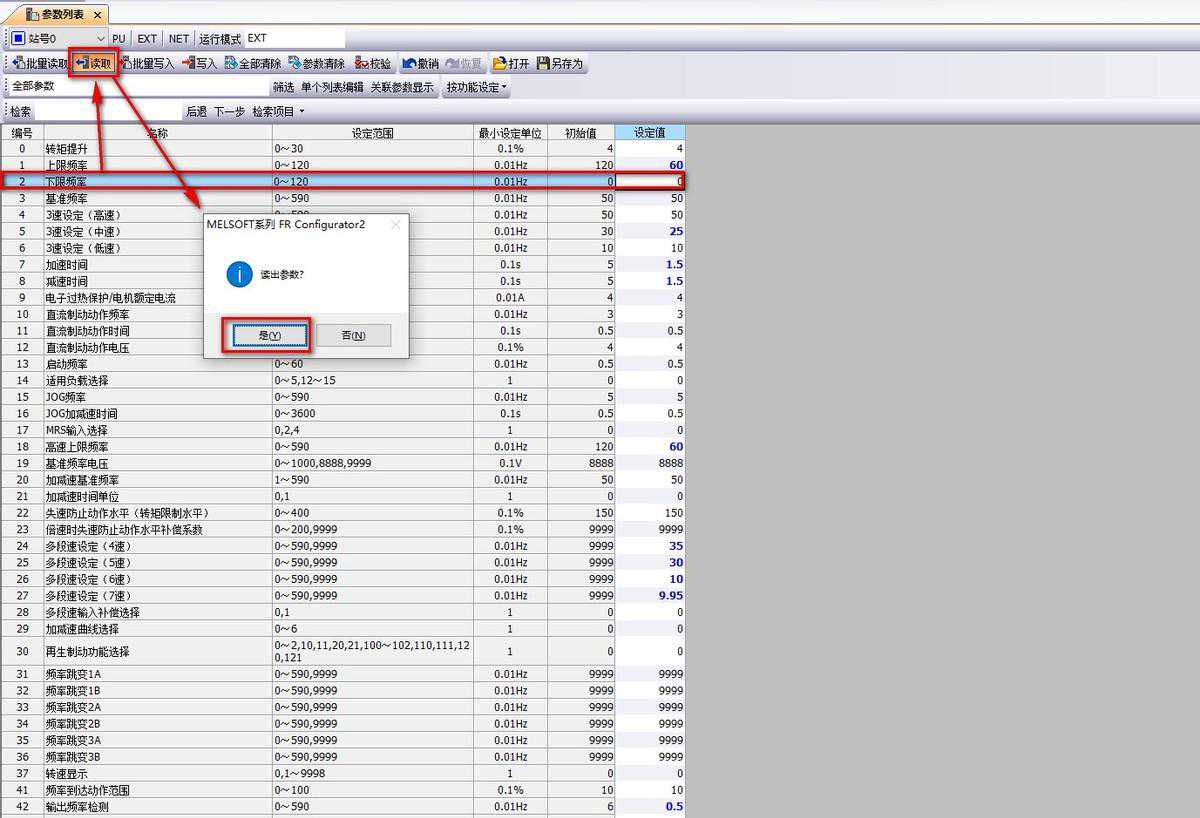

读取：读取所选择的变频器参数。

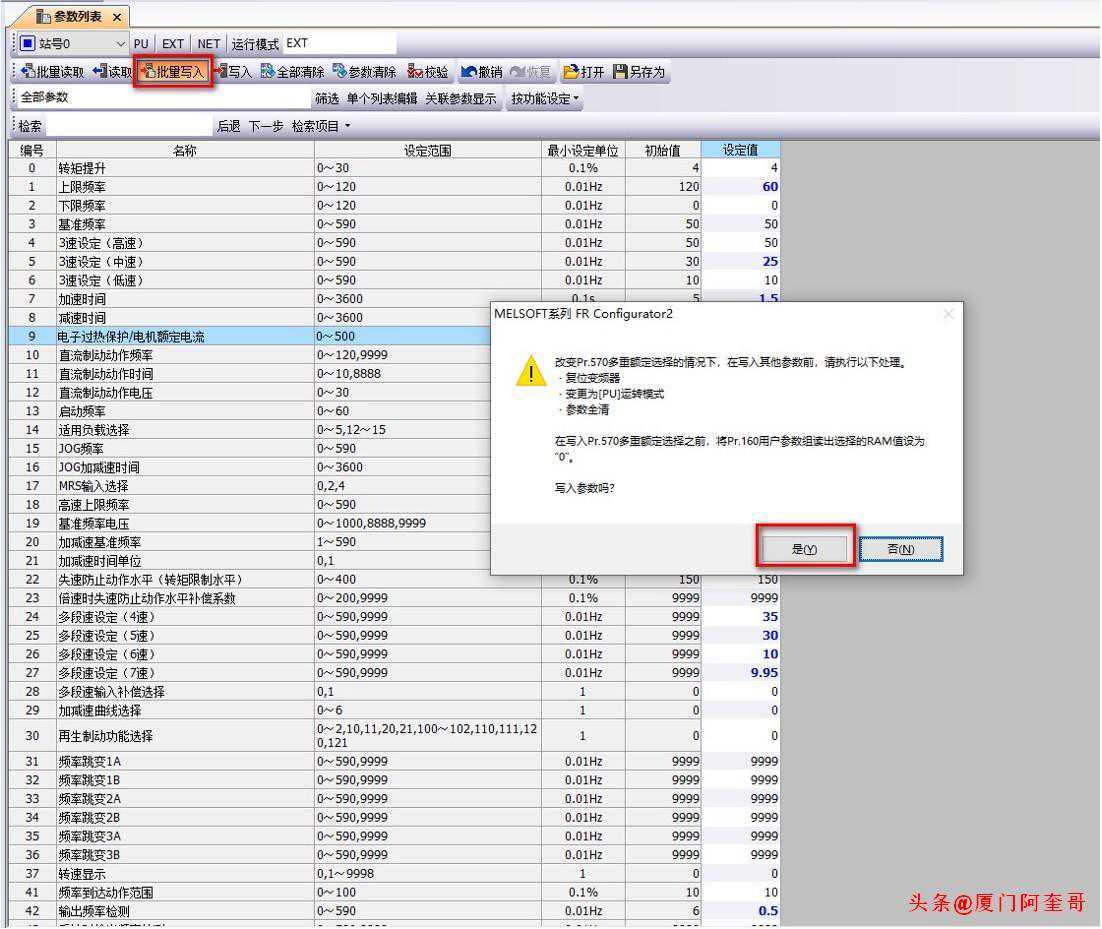

批量写入：写入所有变频器参数。

写入：写入所选择的变频器参数。

全部清除：清除所有变频器参数。

清除：清除所选择的变频器参数。

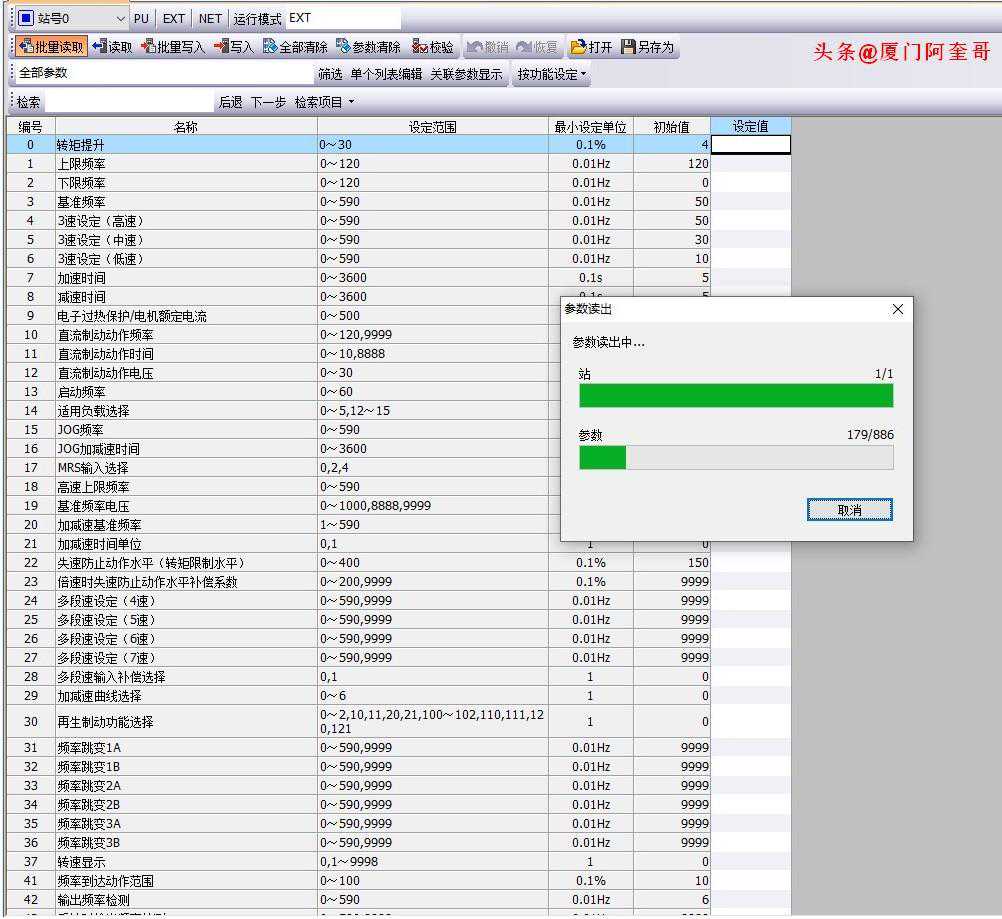

变频器参数读出中

如下图所示：在设定值处就是变频器读出来的参数内容，黑色字体的参数是未更改过的，如果是蓝色字体代表参数有修改过。

软件的其它功能：

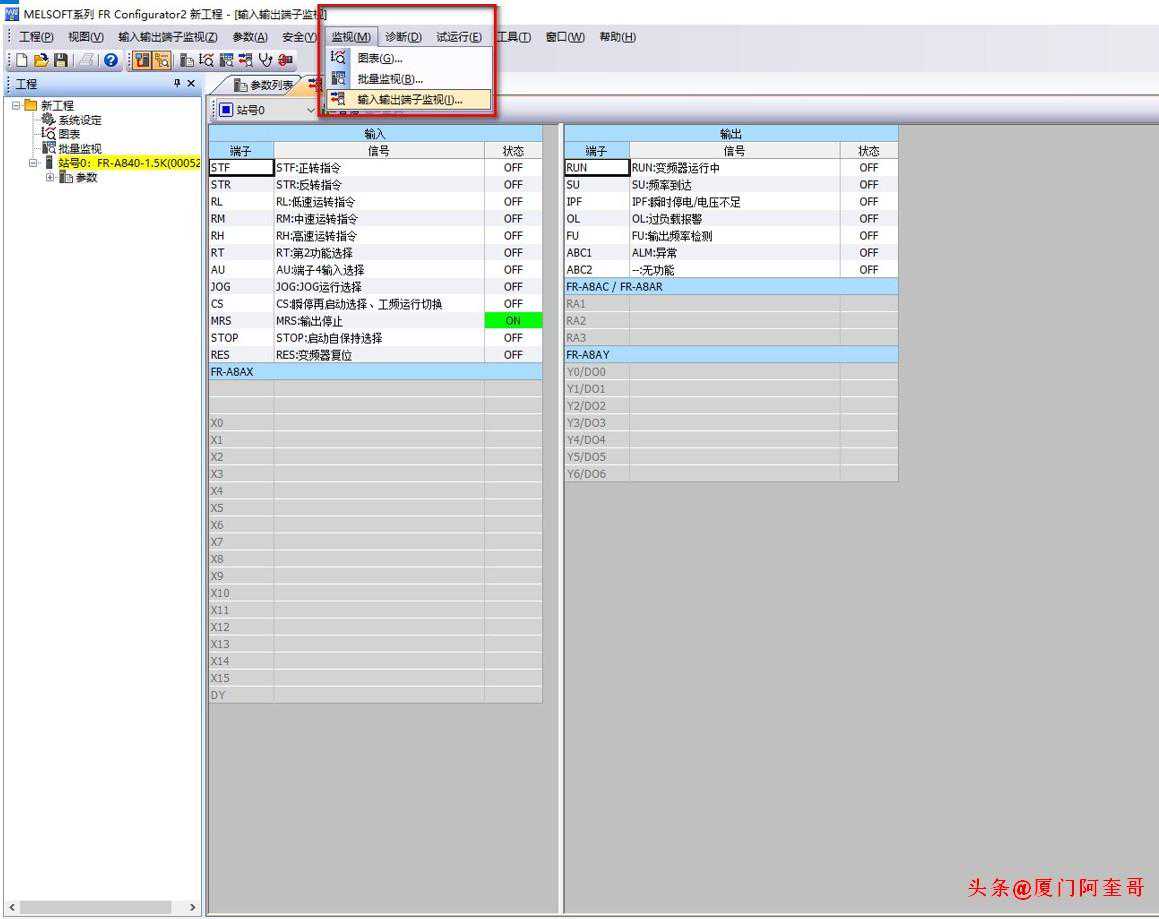

(1)输入输出端子监视监视主要的输入输出端子ON/OFF状态

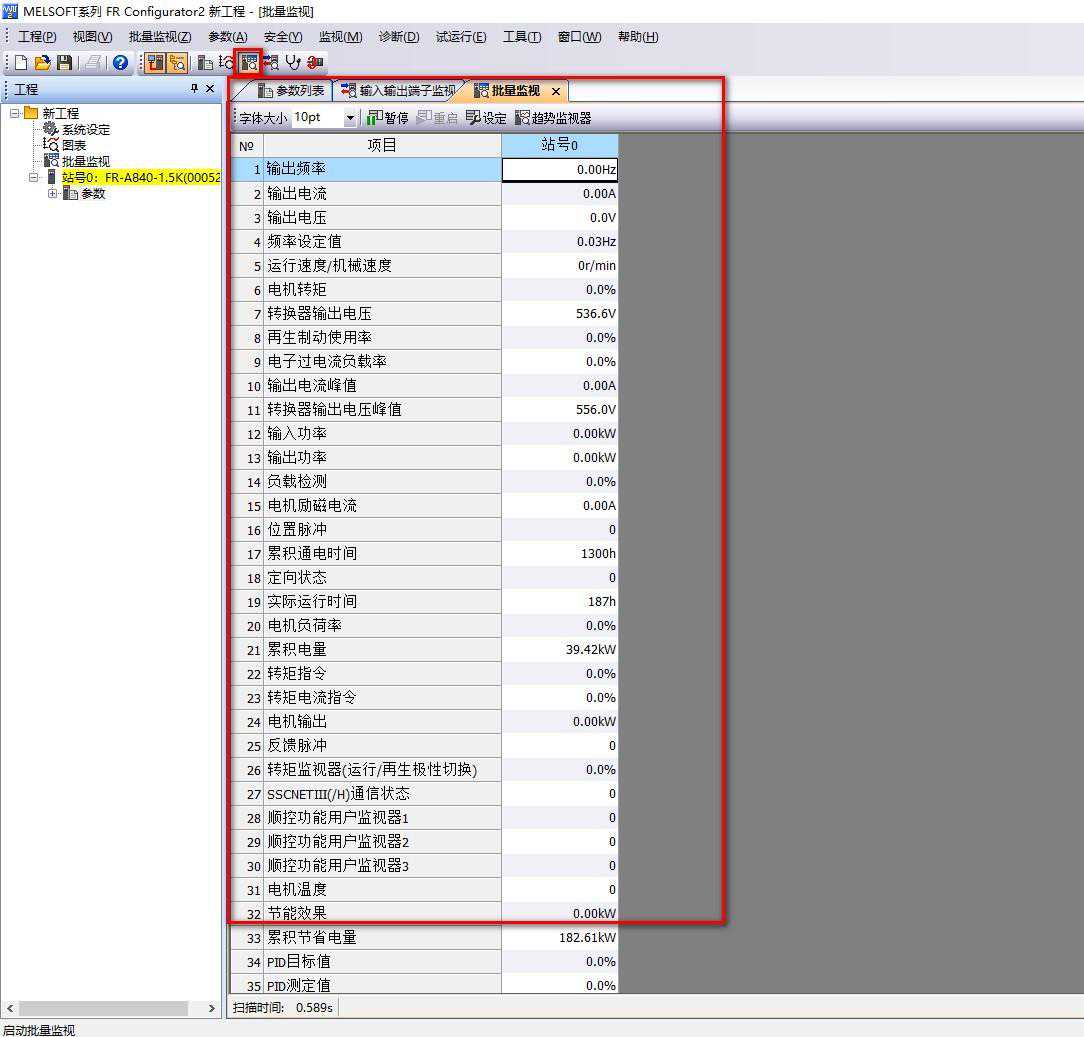

(2)批量监视，监视输出频率、电流、电压等。

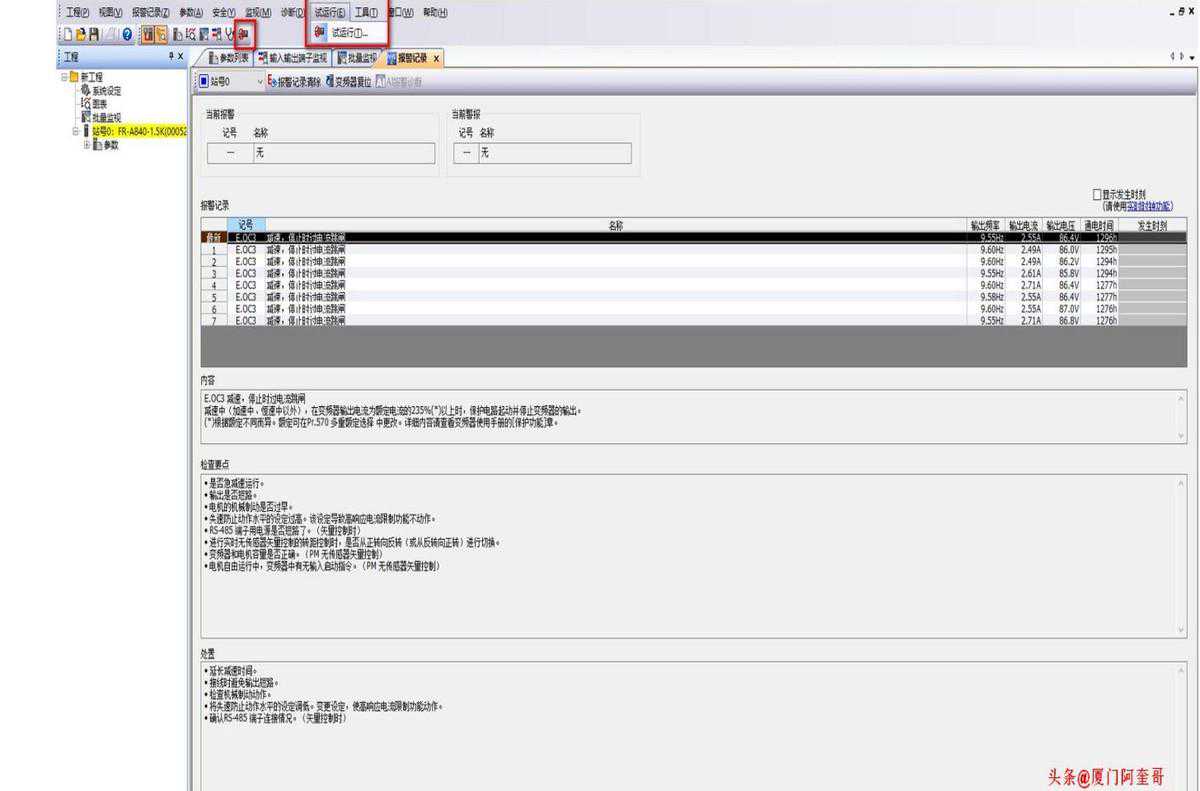

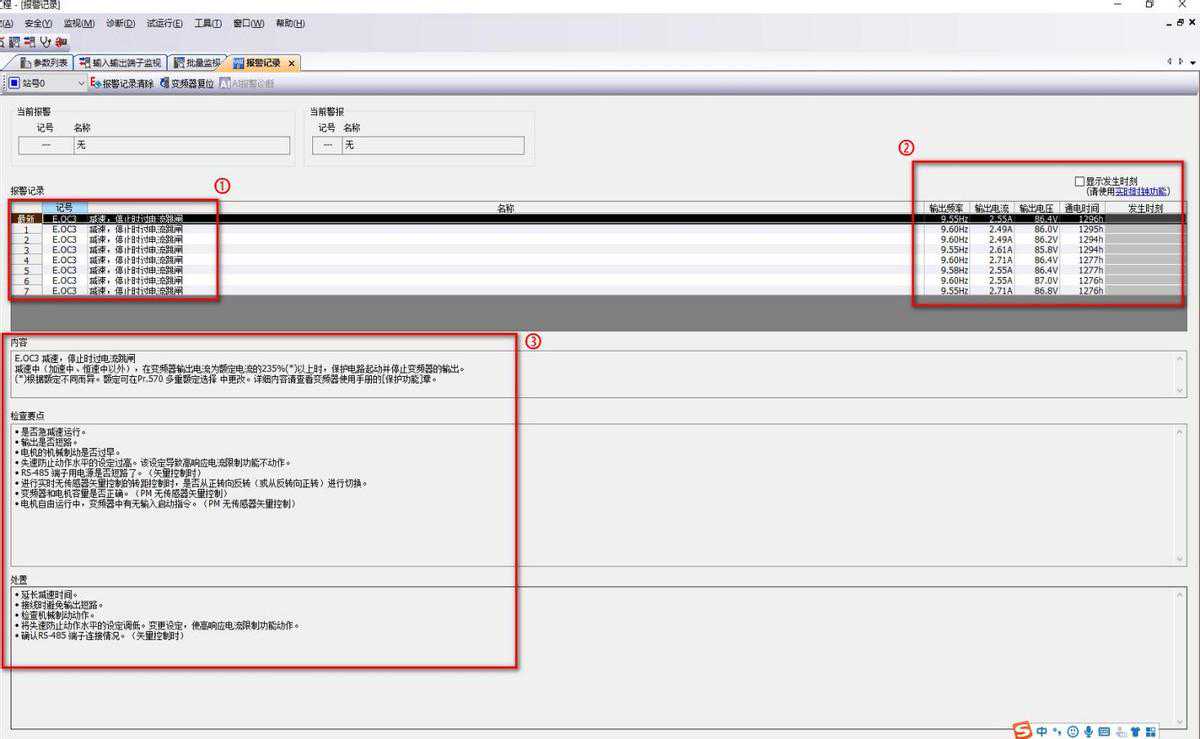

报警记录：查询变频器的历史故障代码、报警时间、内容、检查要点、及如何处理故障方法。

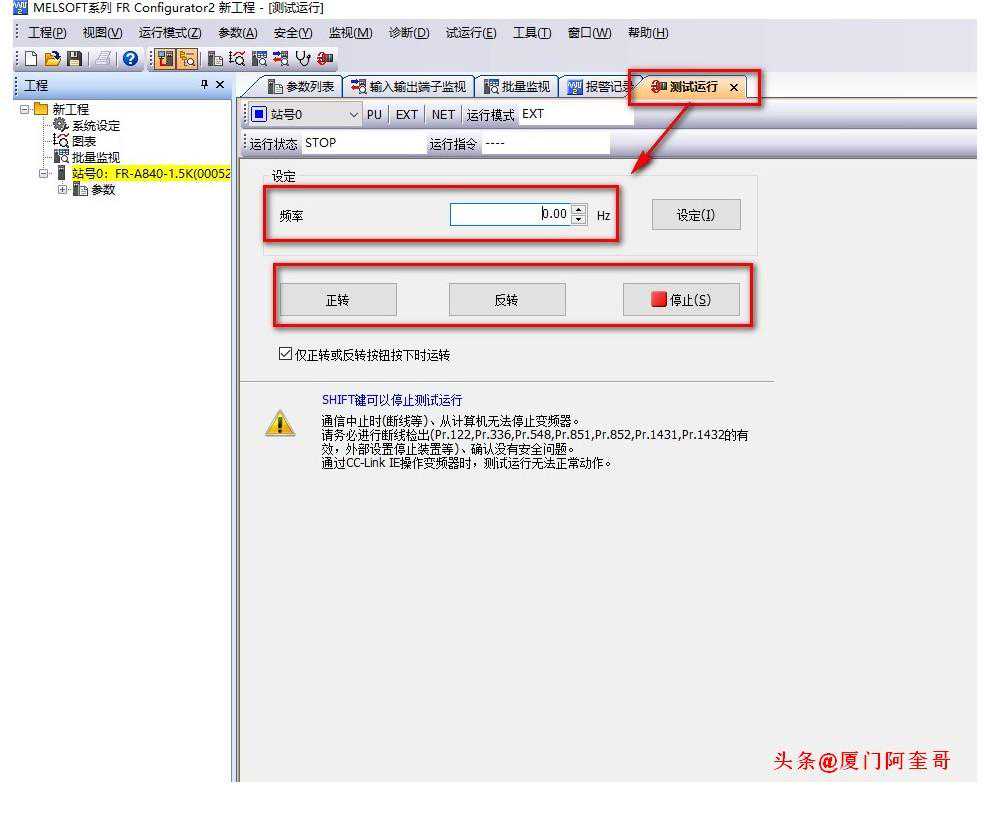

(4)试运行：可在软件上对变频器进行正反转操作。

以上就是三菱FRConfigurator2软件的一些正常操作教程，希望对大家有所帮助！
