PLC编程中常说的双线圈双重输出是什么呢，我们简单具体说明下，首先看下图：

双线圈动作梯形图

双线圈就是输出在多个位置被使用就像上图的Y1，那么双线群造成的结果是怎么样的，我们用软件对上图进行一个模拟监控，三种情况，M1=ON、M3=OFF，M1=ON、M3=ON，M1=OFF、M3=ON。

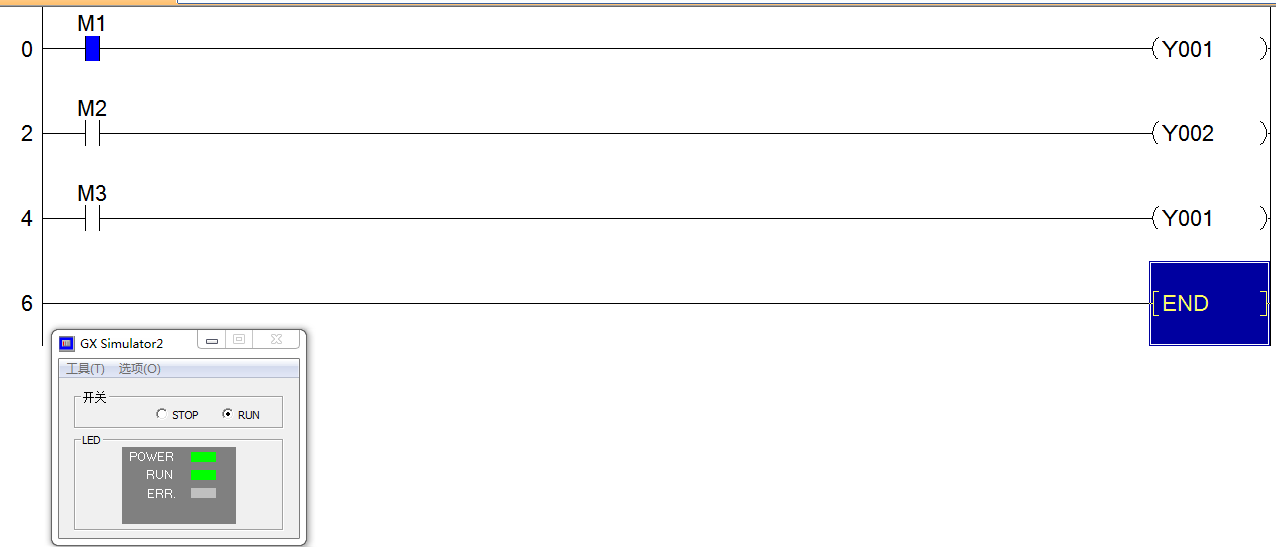

1，M1=ON、M3=OFF

情况1

修改M1值为ON状态，M3值为OFF状态，发现Y1=OFF。

2，M1=ON、M3=ON

情况2

修改M1值为ON状态，M3值也为ON状态，发现Y1=ON。

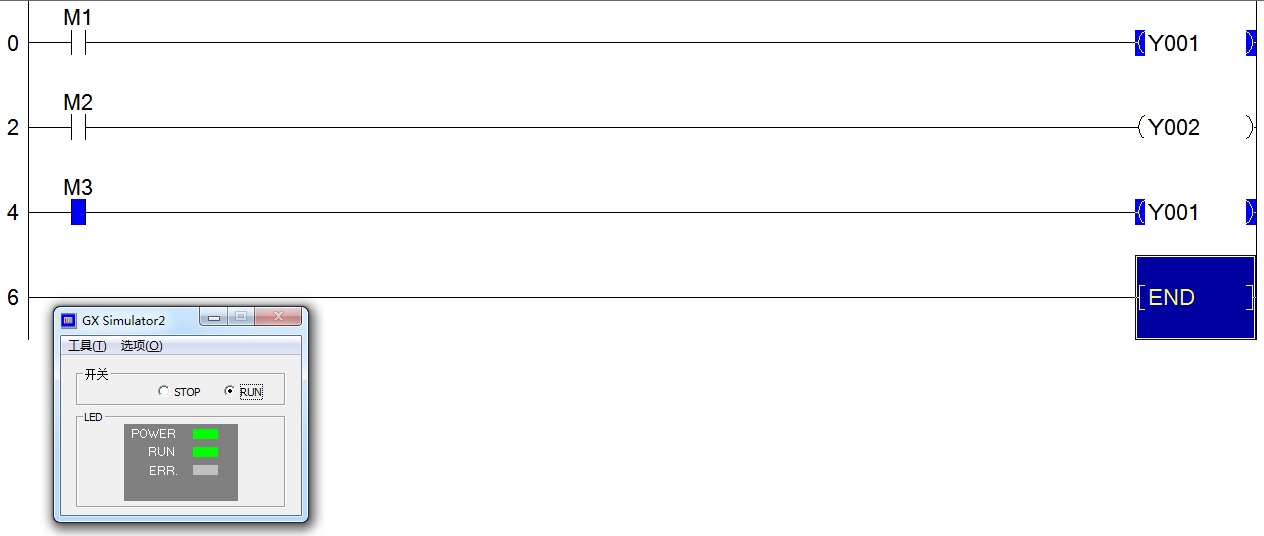

3，M1=ON、M3=ON

情况3

修改M1值为OFF状态，M3值为ON状态，发现Y1=ON。

以上可以发现执行线圈的双重输出，输出结果以最下面的线圈为准。这时为什么呢，我们知道PLC程序指令顺序是按照从上到下，从左到右进行处理的，因此双线圈无论前面的状态如何都以最后的线圈为输出结果。

那么怎么改变上面的双线圈输出呢，采用并联的方法来实现：

双线圈对策

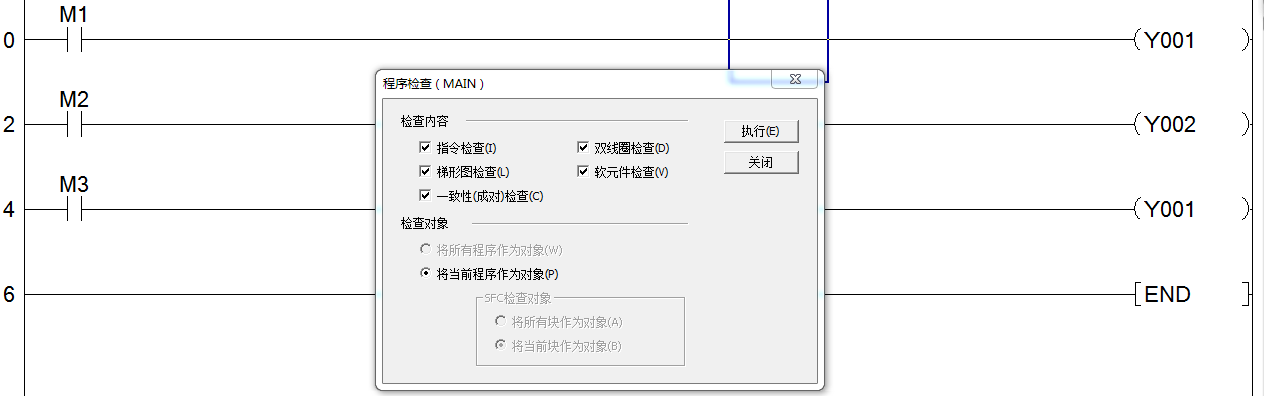

程序检查

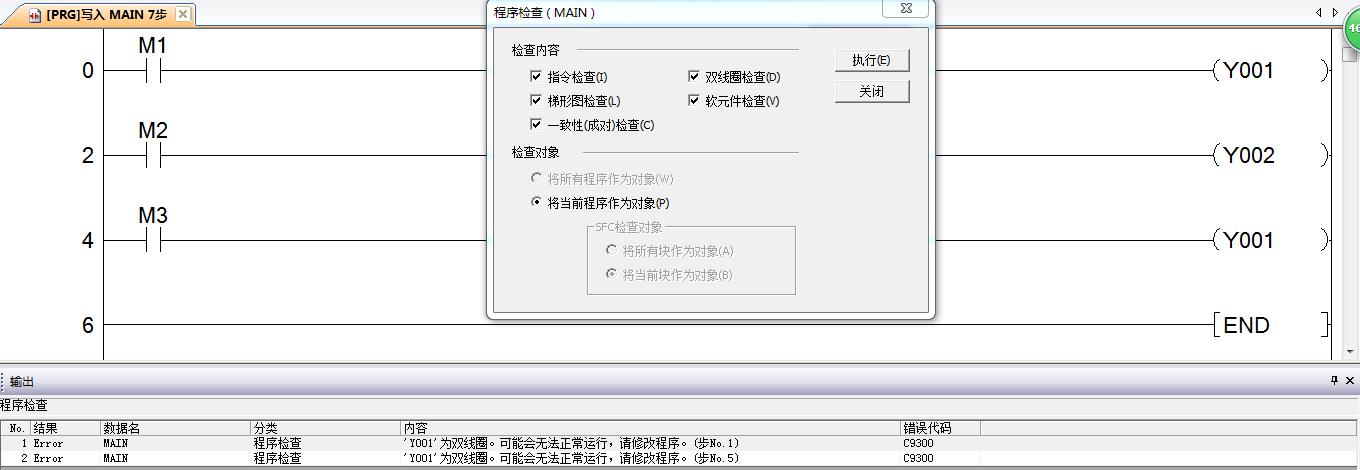

程序检查结果

这样就检查了双线圈输出避免了不必要的调试。
