MT8000所提供的以太网穿透通讯功能允许PC上的应用程序透过HMI直接连结PLC，

此时HMI所扮演的角色类似于转接器(Converter)。

首先要在PC上增加一个虚拟端口（VirtualSerialPort），通过该虚拟端口PC上的应用程

序与PLC建立起通讯。

以下是操作步骤：

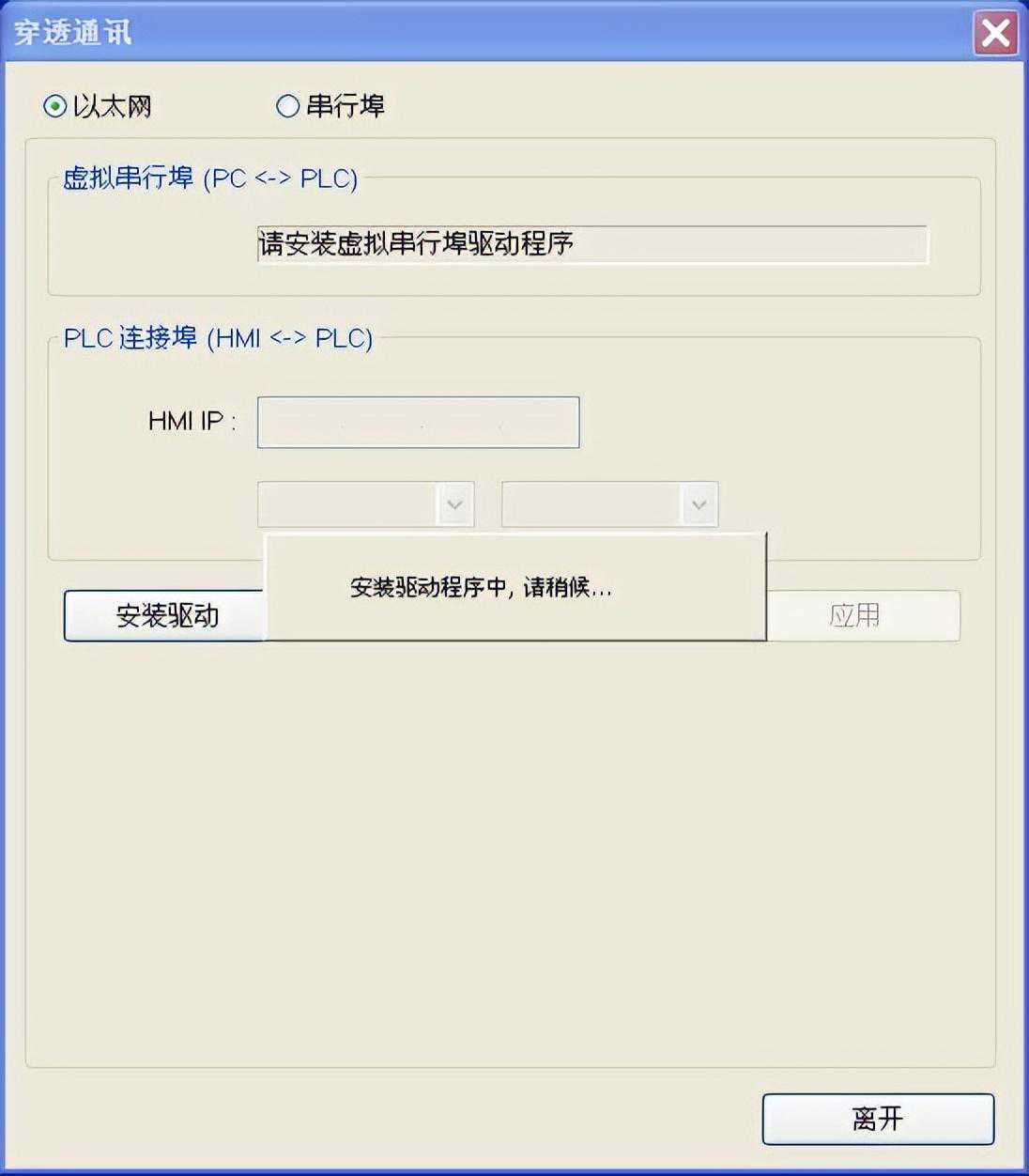

3、安装过程中；

5、虚拟端口已安装完成，并出现一个虚拟端口号；

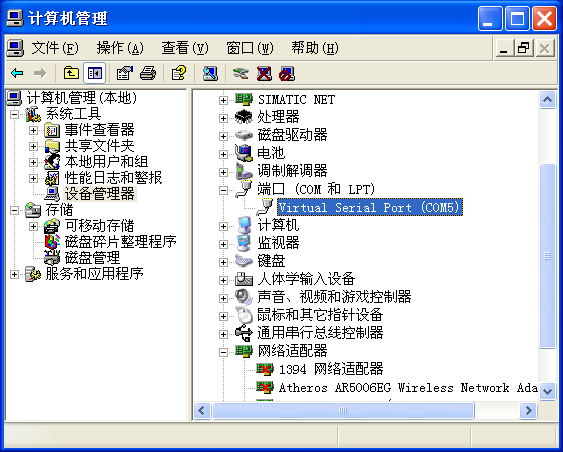

6、可通过设备管理器查看到该虚拟端口；

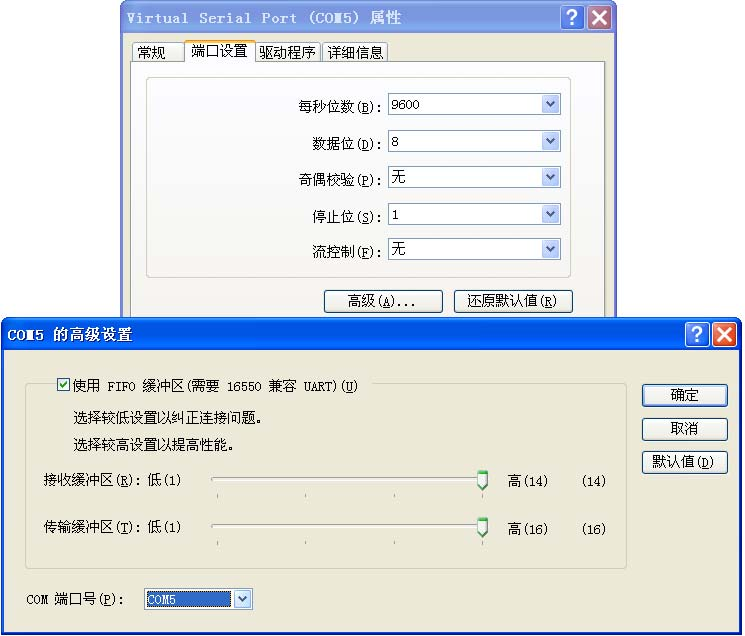

通过下图步骤修改端口号；

8、以FatekPLC与MT8000通讯为例，说明设置步骤；假设MT8000HMI的IP地址为：

192.168.1.200；PLC参数设置如下图；

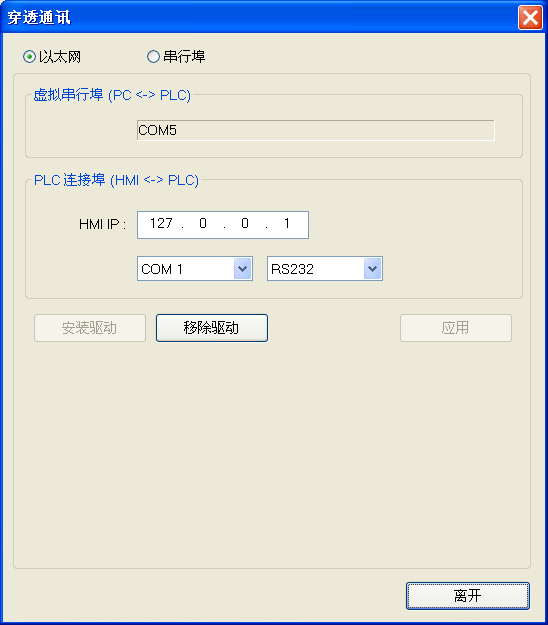

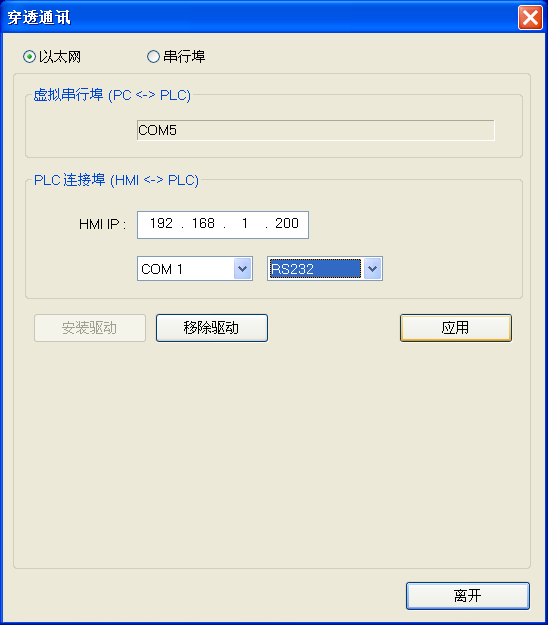

9、在“穿透通讯”窗口，设置HMIIP：192.168.1.200；端口号设为COM1，即为MT8000

与PLC通讯采用的端口；接口类型选择RS232，即为MT8000与PLC通讯采用的通

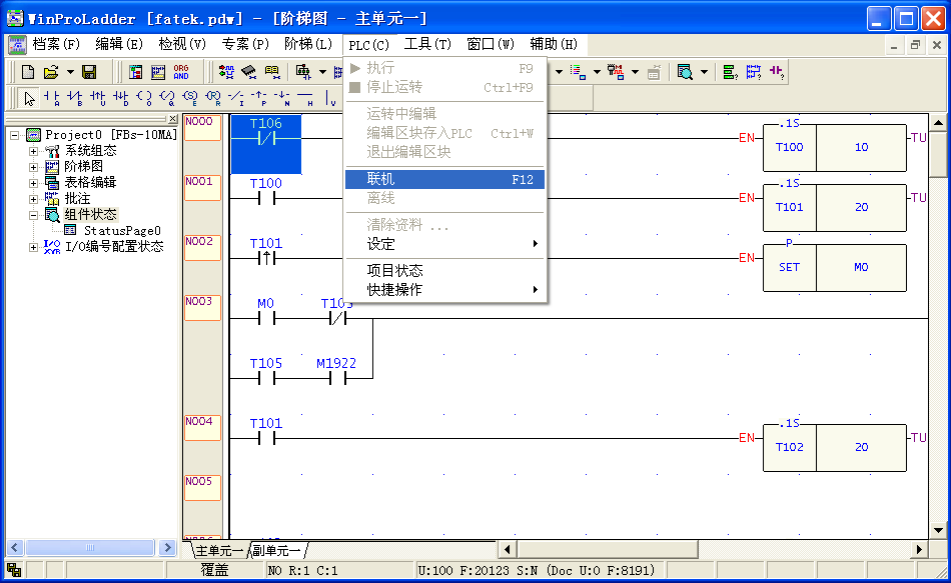

10、打开FatekPLC软件：WinProladder；选择“PLC”菜单下的“联机”；

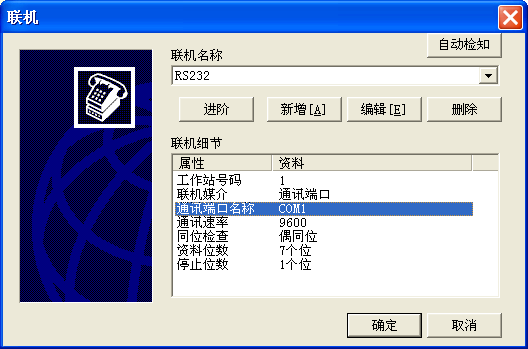

11、设置通讯端口；

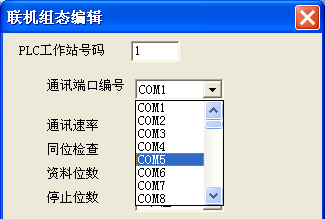

12、将通讯端口编号设为COM5，即是步骤5安装完成的VirtualSerialPort（COM5）；

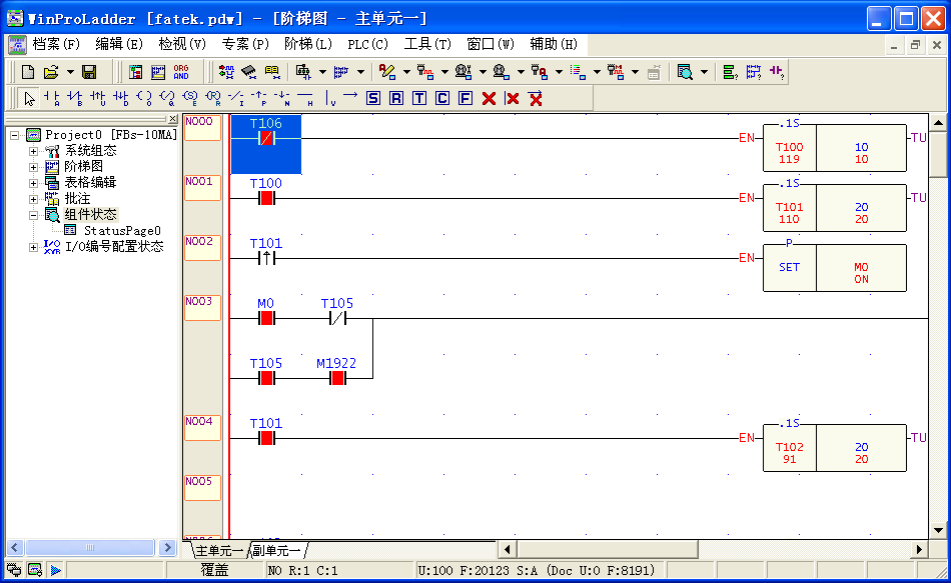

13、联机成功；

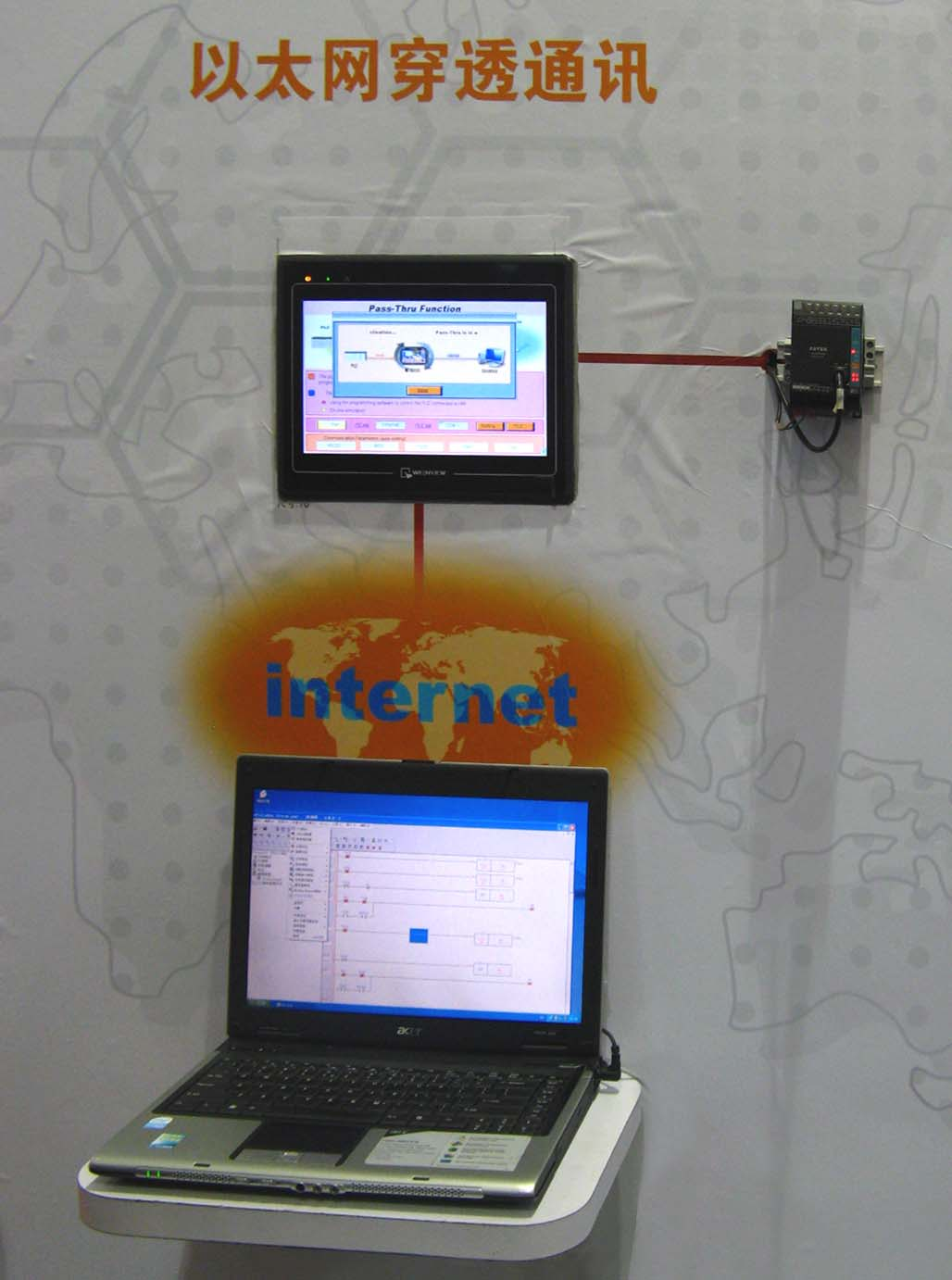

14、PC－HMI－PLC三者连接示意图；
