任务输入数字10输出一个信号

1打开博途开始硬件组态

2将ip地址设置为路由器同网段内，路由器地址（192.168.1.1）plc地址（192.168.1.200）

双击plc的网口

如图设置即可。

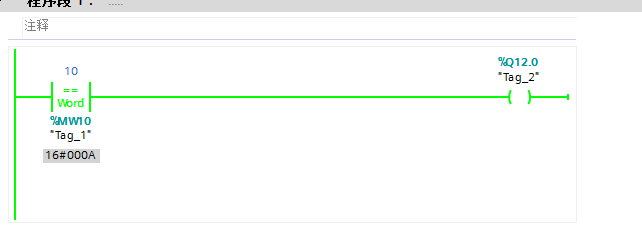

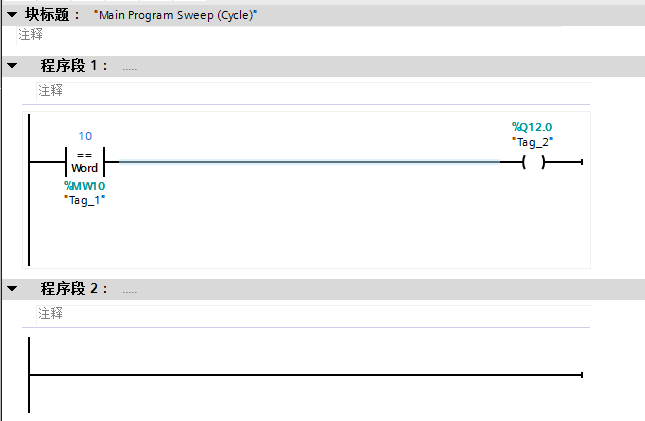

3编写程序

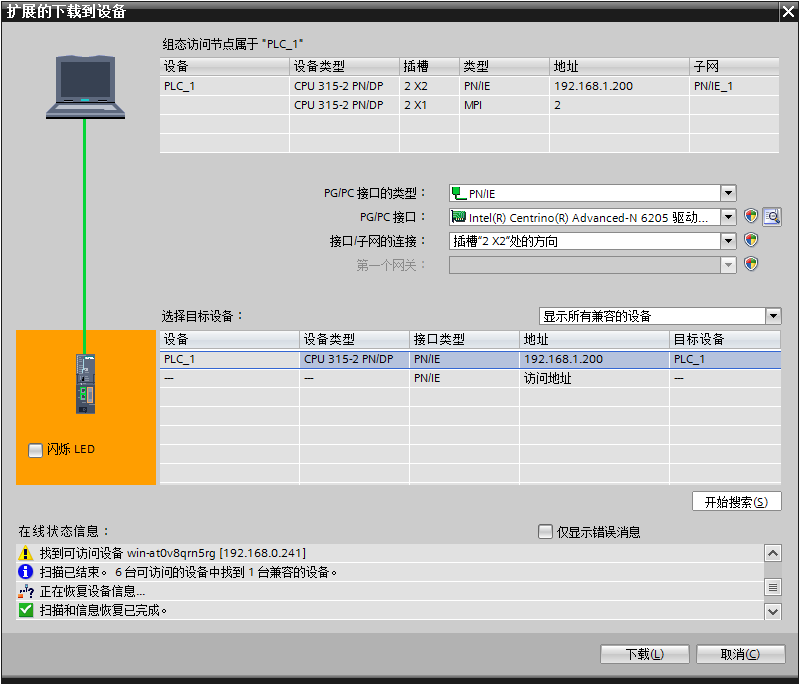

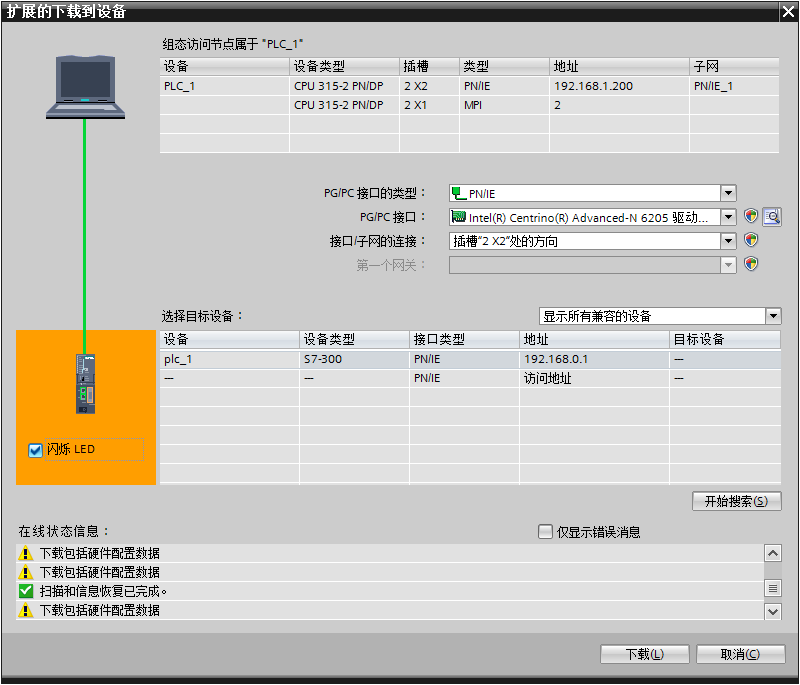

PG/PC端口选择自己连接的网卡用网线连接和无线连接的网卡不一样。

扫描到的plc会出现在列表中

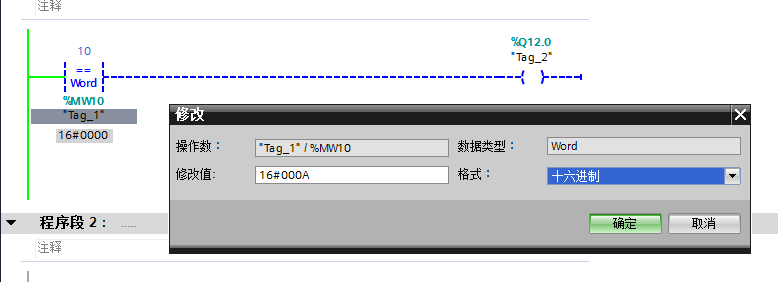

将mw10的值改为10

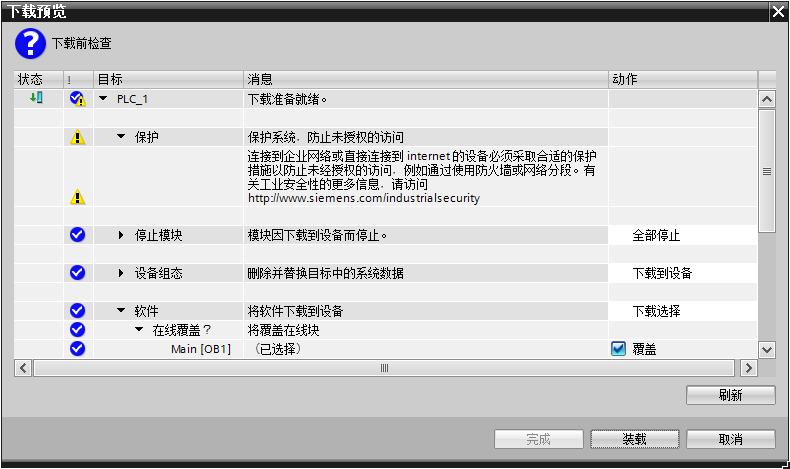

写入数据到mw10中确认程序无误，组态mcgs

在这里可以看到修改后的ip地址

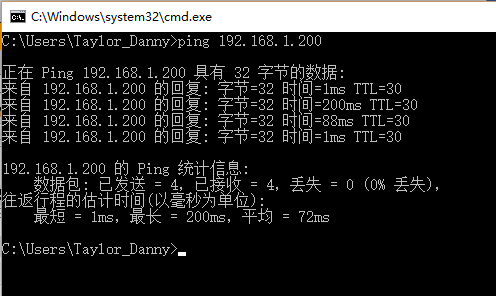

这就算通信成功

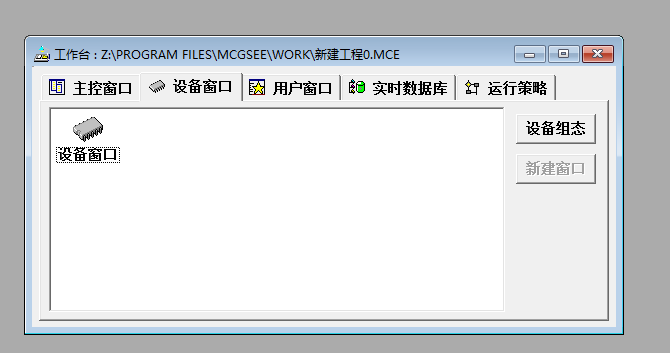

打开mcgs

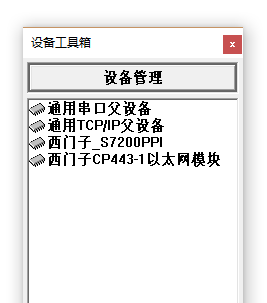

在设备工具箱中就出现了西门子cp443-1以太网模块

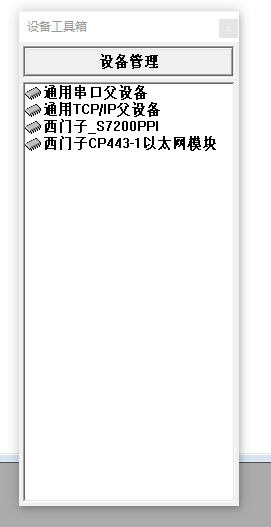

双击设备工具箱中的以太网模块

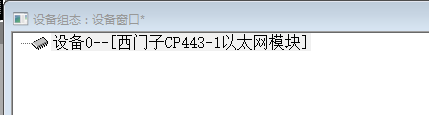

然后设备窗口中出现了之后双击此设备

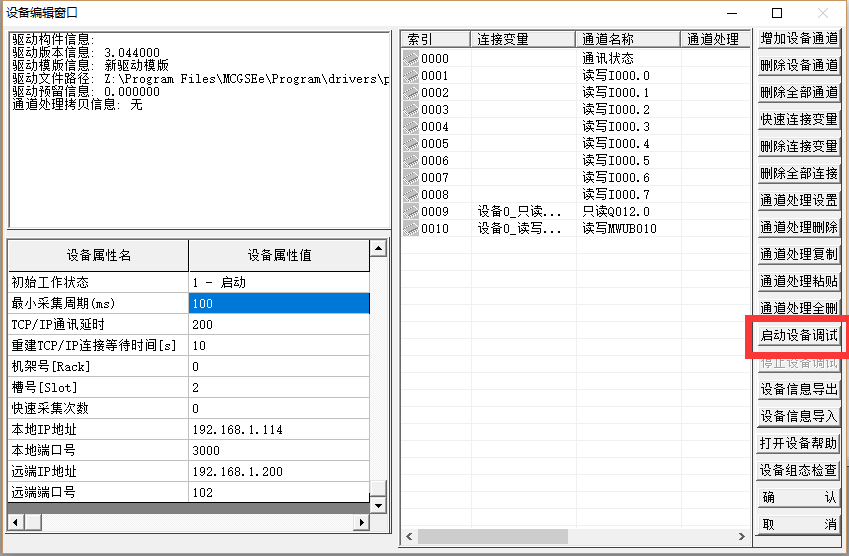

出现此窗口后

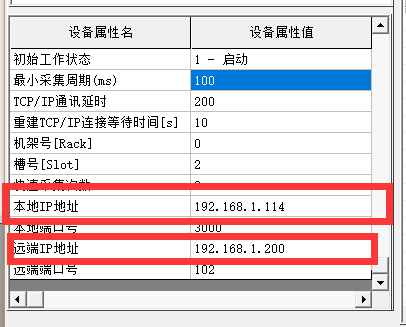

修改ip地址

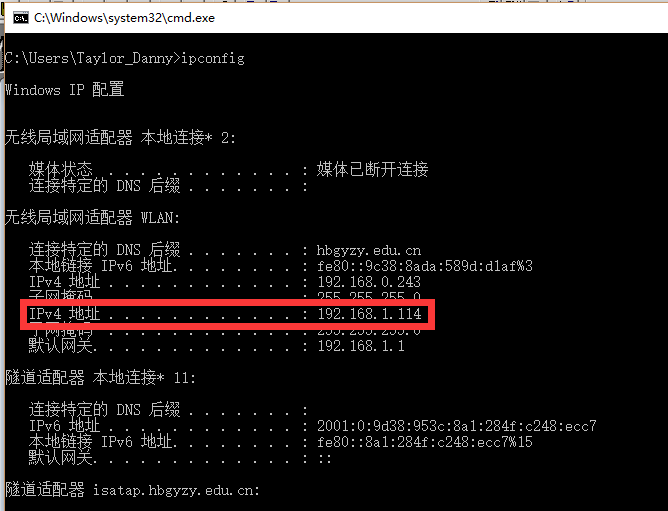

本地的ip地址可以通过cmd命令ipconfig来获得

这就是我的本机地址刚才设置的plc的地址为192.168.1.200远程地址就设置成192.168.1.200

当这个数值为0的时候就算通信成功

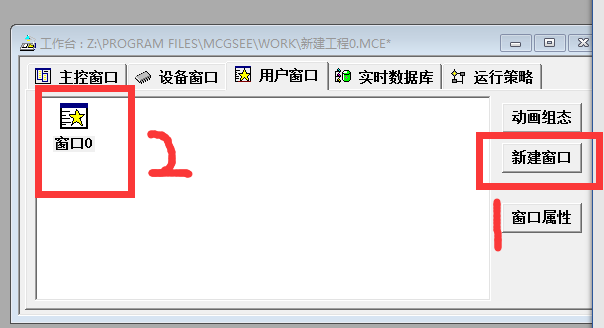

接着开始组态画面即可

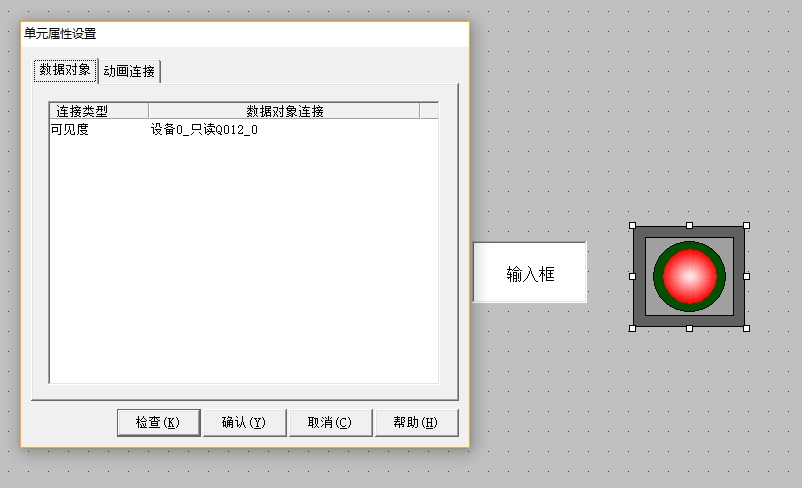

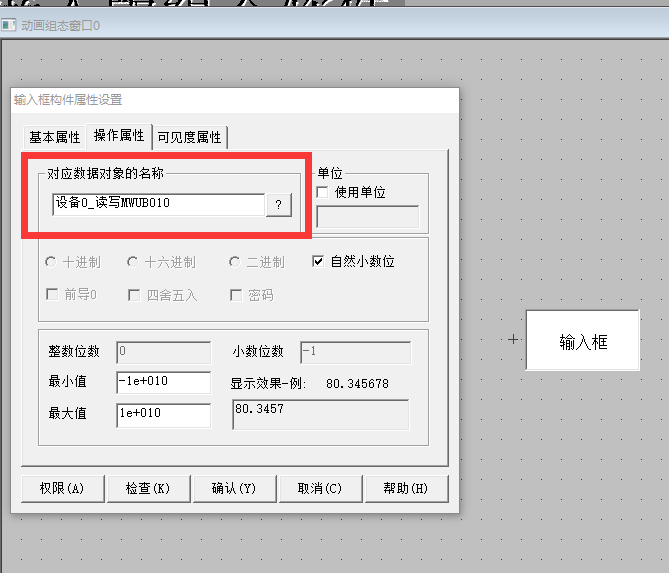

对应plc的地址即可。

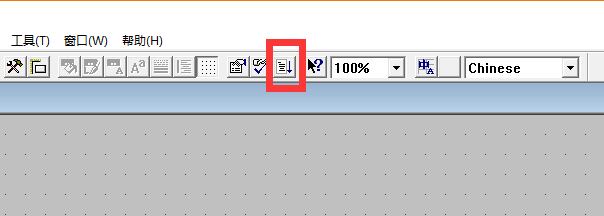

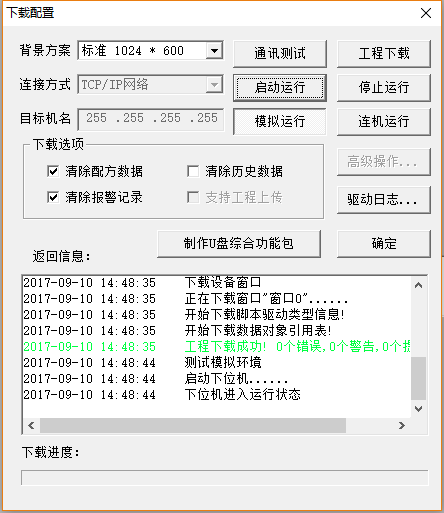

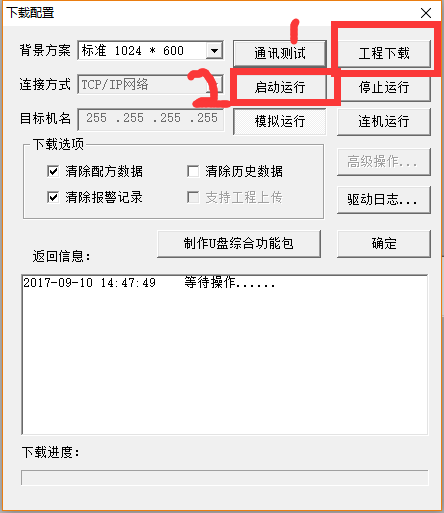

然后下载

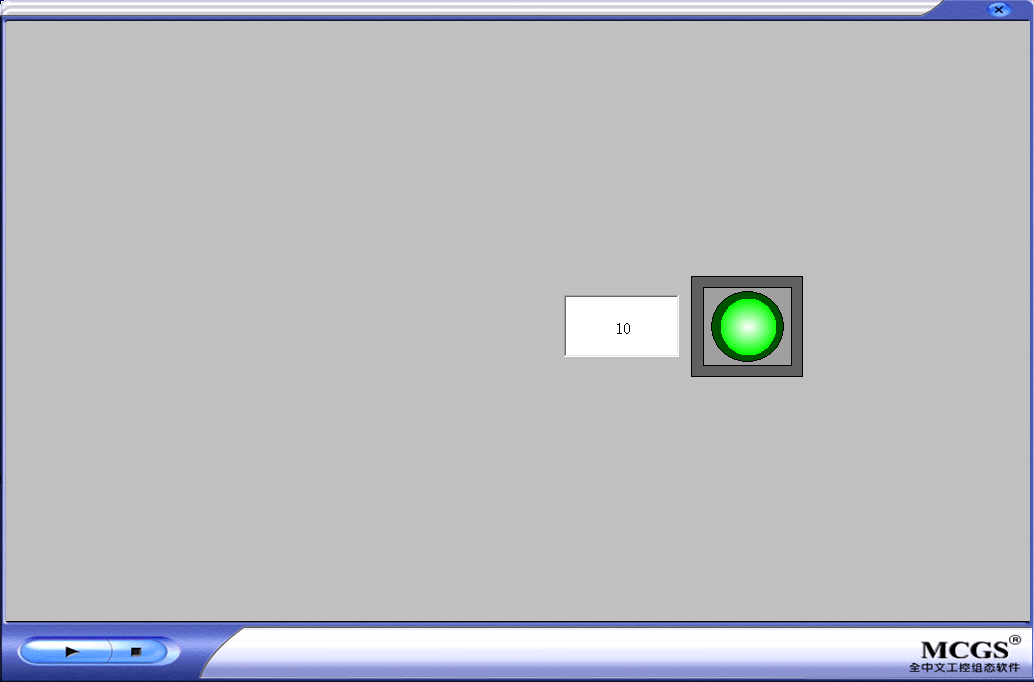

弹出运行界面

在输入框输入10为真灯泡点亮。
