1简介

控制站是系统中直接从现场采样I/O数据、进行控制运算的核心单元，完成整个工业过程的实时控制功能。控制站硬件主要由机柜、机架、I/O总线、供电单元、交换机及远程光纤模块、基座和各类模块（包括控制器模块、I/O连接模块和各种信号输入/输出模块等）组成。控制站部件均安装在带锁的机柜内。每个控制站只能配置一对冗余的控制器，但可通过I/O连接模块扩展成最多8个机柜，每个机柜内最多可安装64个I/O模块。

2技术指标

控制站环境指标

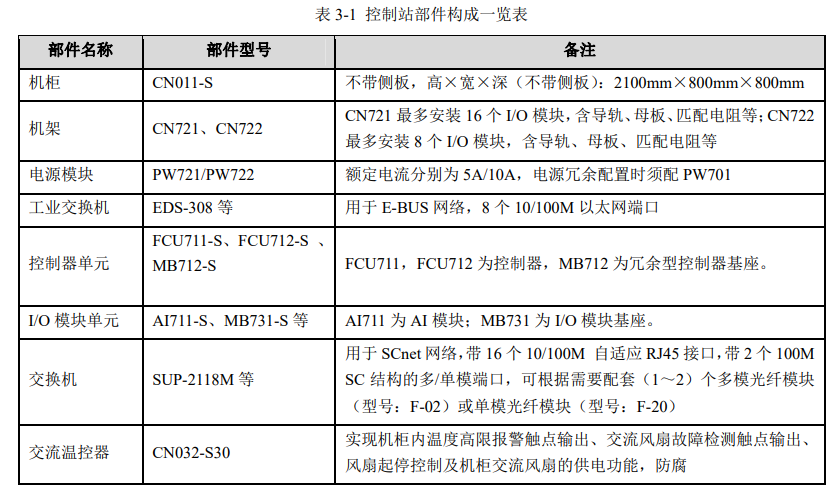

3控制站配置

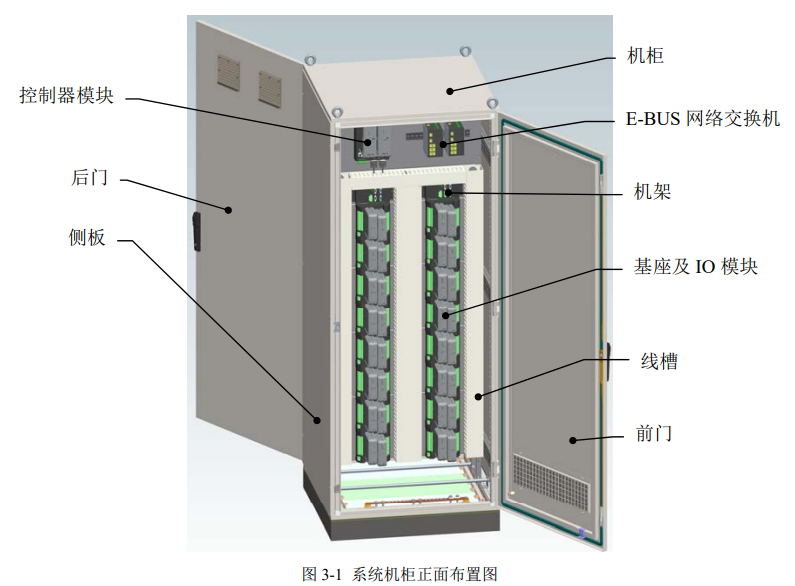

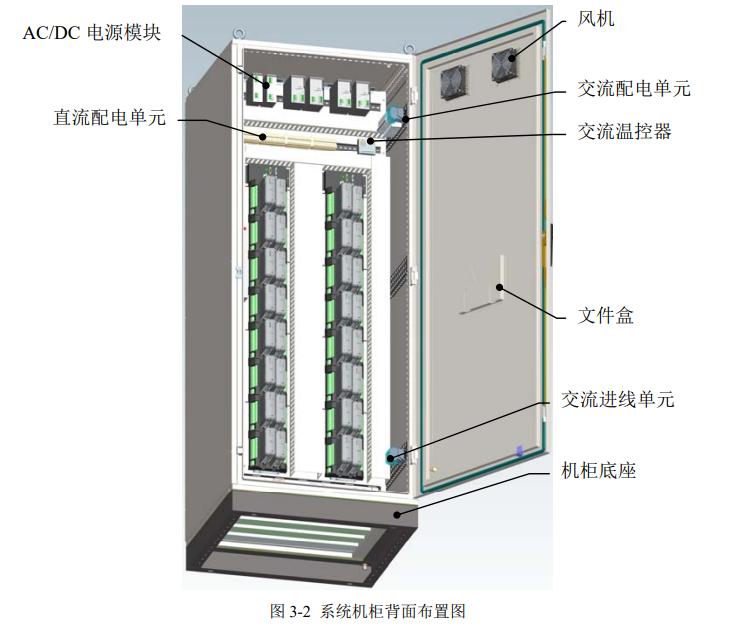

控制站机柜采用正反面对称结构，正面头部安装主控制器模块，背面头部安装电源及配电模块；单面垂直排列IO机架，线槽，IO基座及模块免螺钉安装。空余机架位可安装交换机、远程光纤模块等部件，各部件安装位置可如图3-1及图3-2所示。
