三菱微型可编程控制器FX系列替换为FX3系列的相关说明

1s对应3sa

1n对应3ga

2n对应3u

更换要求：

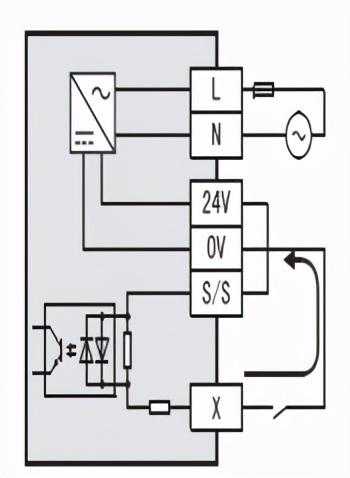

1.接线区别

2,没有做定位类的功能可以替换，定位指令是一样的，但是特殊寄存器不一样

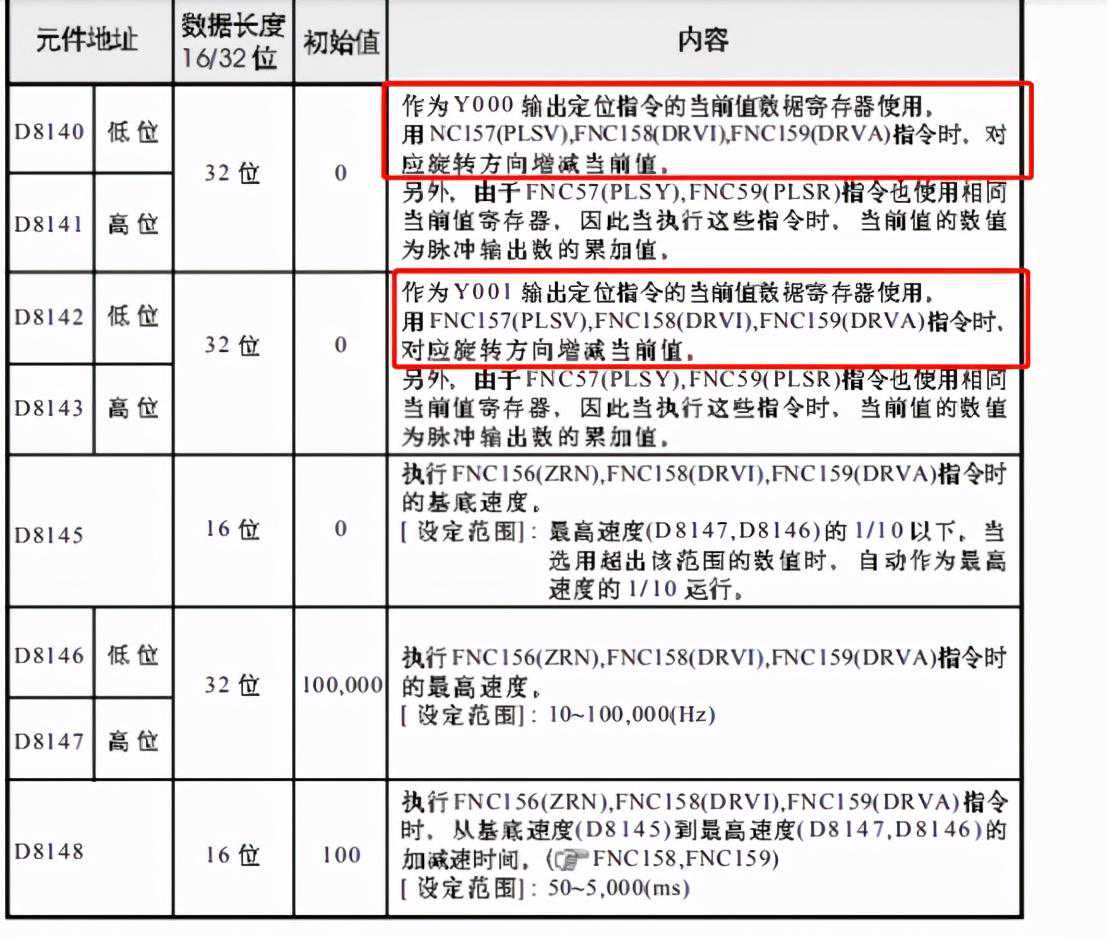

2.1老型号定位特殊寄存器

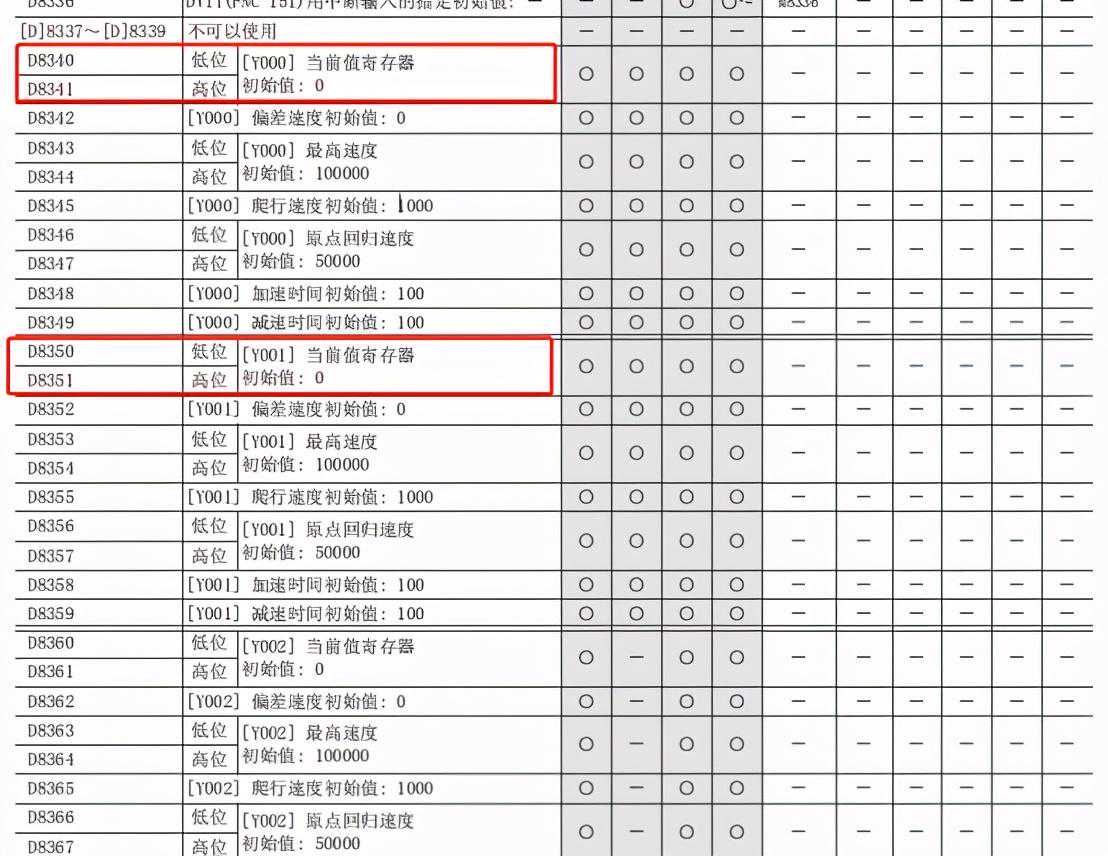

2.2新型号特殊寄存器

*如果用DRVI或DRVA指令时，需要把用到的特殊寄存器D8140,D8141和D8142,D8143更改为D8340,D8341和D8350,D8351

模拟量模块，不一样需要重新写。如2n-2ad更换成3u-4AD

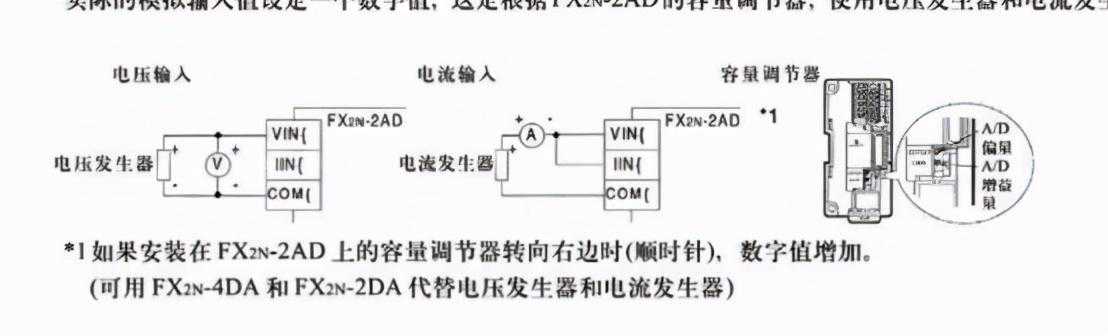

2n-2AD

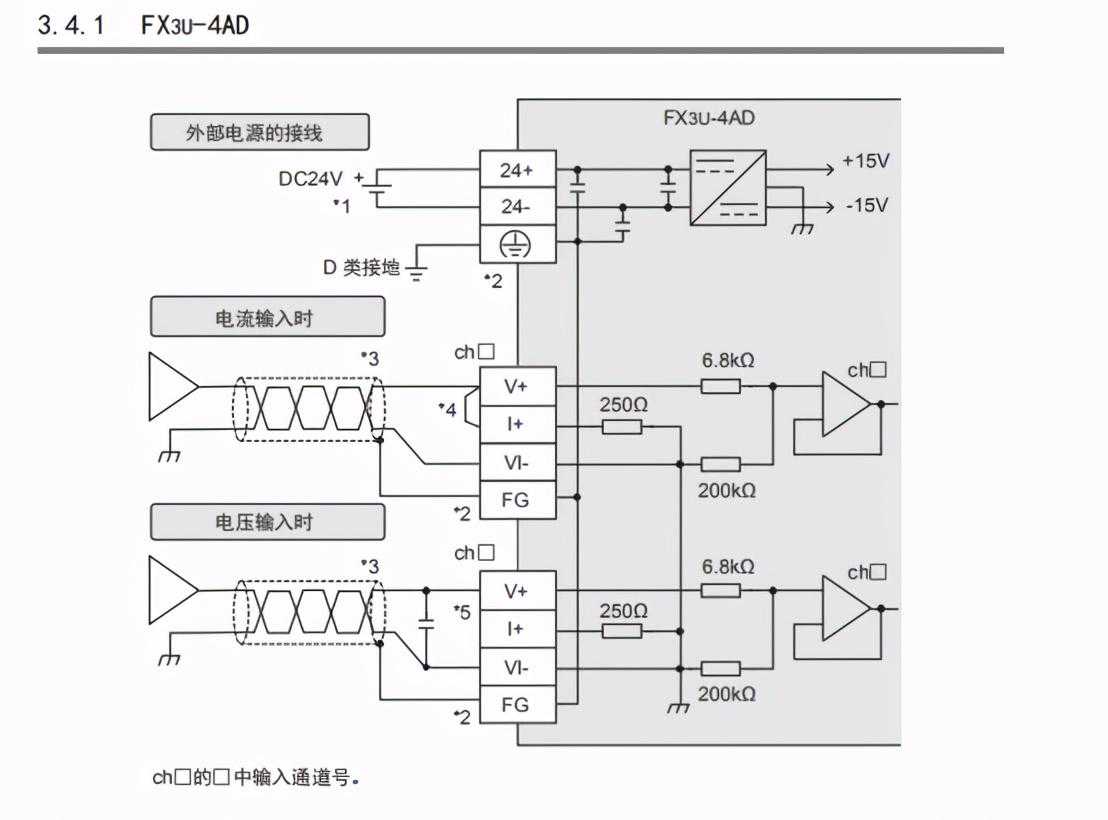

3U-4ad

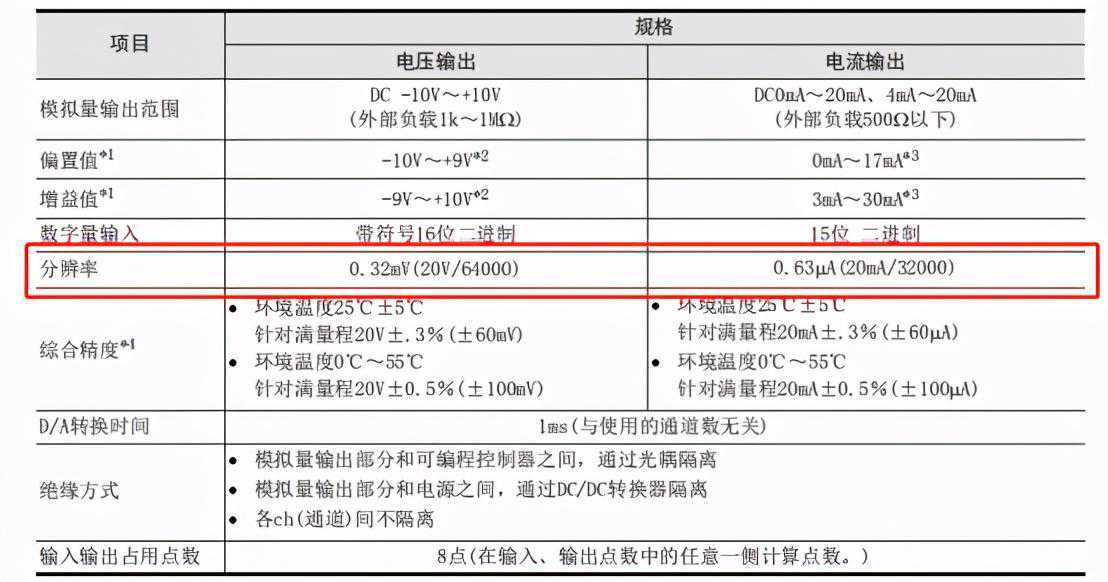

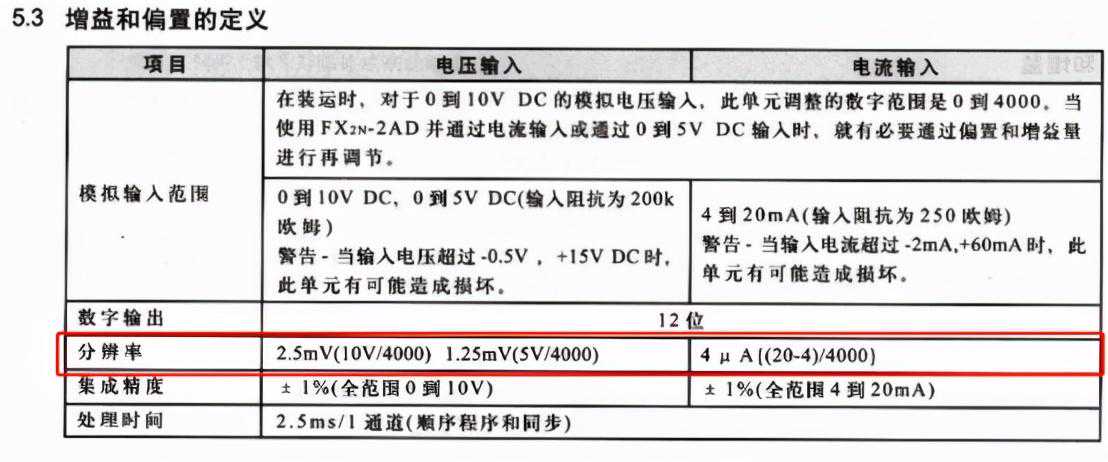

*分辨率不一样，老版的2N精度转换出来的电压电流数字值为4000，3U转换出来的数字值电压为64000、电流为32000；

接线

*除了名称不一样，接线是一样的

*程序如果是用的TO和FROM指令可以不用更换

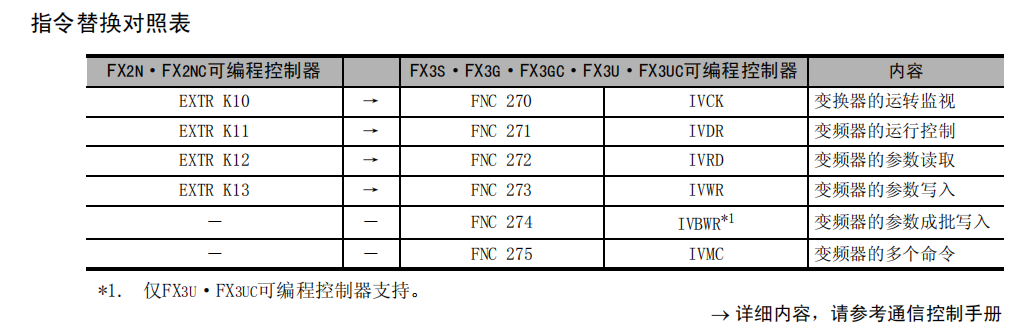

2.与FX2系列指令的替换

用GXWORKS2和GXDeveloper进行程序替换
