一、需求描述

在数据采集项目实施中，经常遇到PLC的通讯口没有空余，PLC程序加密，设备厂商不提供数据点表等技术问题，NET30系列工业通讯桥接器提供了一个便捷可靠的解决方案。

二、方案描述：

以台达DVP系列PLC为例，将工业通讯桥接器NET30-DVP，安装在PLC和操控触摸屏之间。模块会自动捕捉触摸屏和PLC之间的通讯信息，分析出对应的数据地址。

连接图：

台达PLC数据采集方案

三、点表自动侦测和数据分析软件

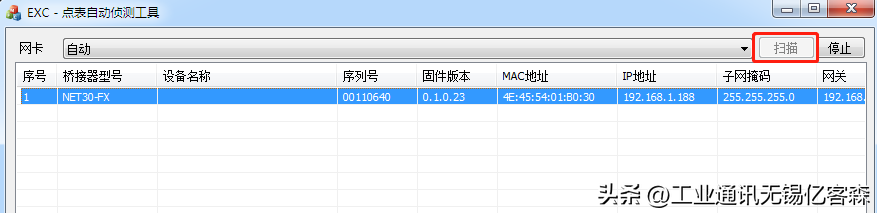

1、打开EXC点表自动侦测工具，扫描网络上的设备

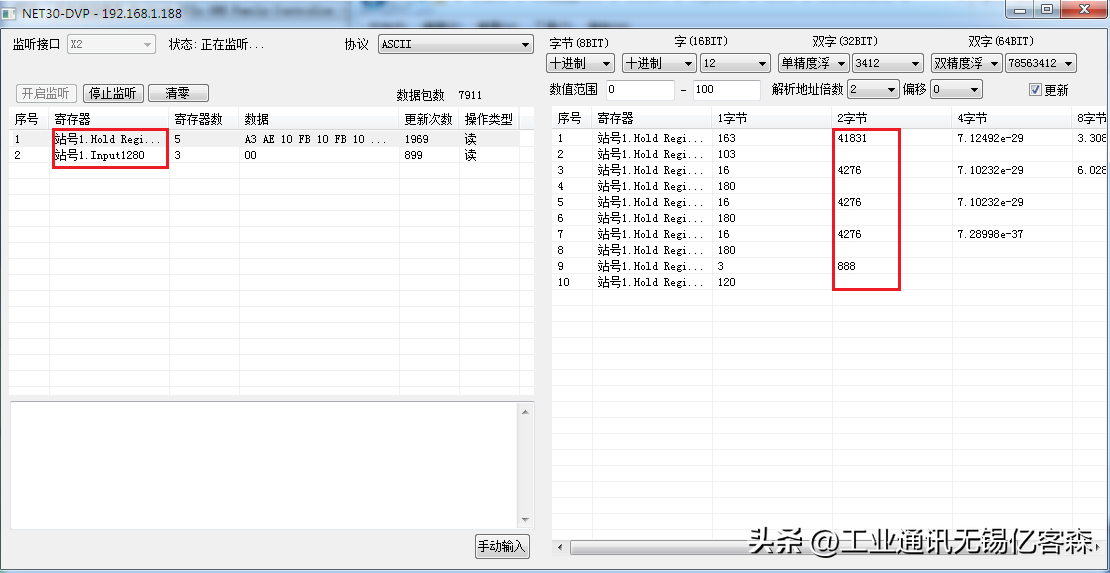

2、选择监听接口和协议，开启监听，在数据区会显示当前通讯的数据地址。

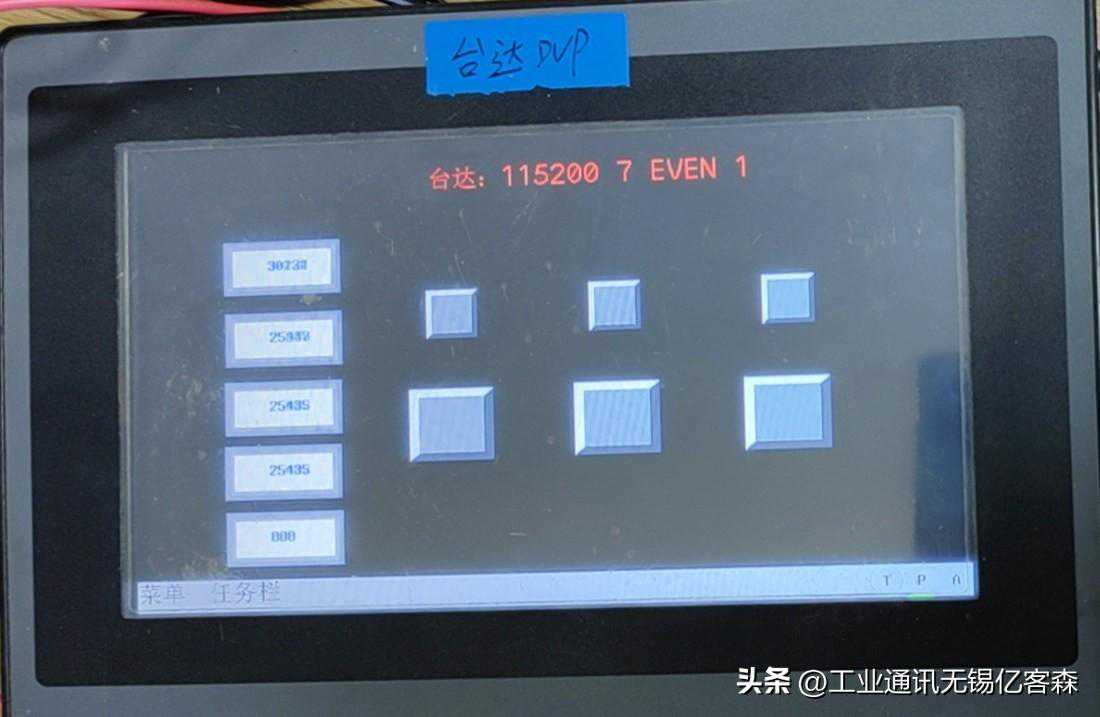

3、数据地址分析，可以选择数据长度和数据类型，将数据和触摸屏页面对照，确定地址和数据的映射关系。
