PLC编程过程中，定时器是非常常用的控制指令。常用于定时、延时、流程控制等。在几种类型的定时器中，接通延时定时器是非常常用的，绝大多数的控制场景都可以使用此定时器完成控制功能。这里就定时器的使用举例如下。

延时输出控制

功能说明

检测到输入信号后，延时2s，然后输出。

PLC资源分配

X0：延时输入信号

T1：延时定时器

Y0：输出信号

程序实现

延时输出控制程序

X0接通时，开始定时计时，当其计时2s后。定时器T1的触点导通，从而控制Y0输出；当X0断开后，则T1定时器复位，Y0输出亦复位。

表时钟控制

功能说明

使用定时器实现时钟，小时、分、秒的控制。

PLC资源分配

D0：秒时计时

D1：分钟计时

D2：小时计时

T0：功能实现定时

程序实现

计时心跳处理

使用定时器自己的常闭触点，启动定时器的运行。当其运行到设置定位时间后，定时器的触点导通（从此时看，假定本次PLC扫描周期为第一个周期）；在PLC运行的下一个周期（第2个扫描周期），那么其常闭触点就会断开；从而复位定时计数；（第三个扫描周期）。又开始下一次定时运行，如此往复。实现1s种定时处理。

秒钟计时处理

取1s定时器的触点导通的上升沿信号，对秒钟加一计时。每计时一秒，则D0加1.

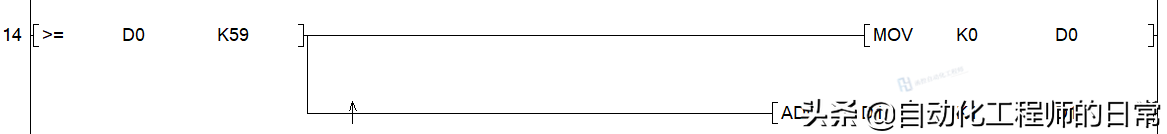

秒钟复位及分钟计时处理

当秒钟计时到59秒后，对秒钟计时寄存器D0复位。并将分钟计时寄存器D1进行加1计时。

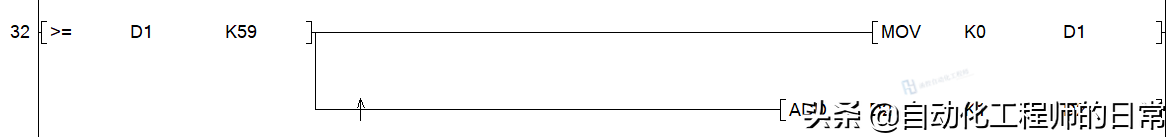

分钟复位及小时计时处理

当分钟计时到59秒后，对秒钟计时寄存器D1复位。并将分钟计时寄存器D2进行加1计时。

小时复位处理

当计时到23小时后，对小时寄存器D2复位。

完成程序实现
