使用S7-200CP243-1和S7-200SMARTCPU以太网口之间的S7通讯

S7通信是S7系列PLC基于MPI、PROFIBUS、ETHERNET网络的一种优化的通信协议，主要用于S7-300/400PLC之间的通信。
经过测试发现S7-200通过CP243-1与S7-200SMARTPLC之间的S7也是可以成功进行通信的，但是需要S7-200侧作为客户端组态以太网向导。

一、硬件和软件需求及所完成的通信任务

本文采用一个S7-200加上CP243-1，一个S7-200SMARTPLC为例，介绍它们之间的S7通讯。

硬件：
①S7-200CPU
②CP243-1(6GK7243-1EX01-0XE0)
③S7-200SMARTCPU(固件//)
④PC(带以太网卡)
⑤TP以太网电缆

软件：
①STEP7Micro/
②STEP7Micro/

所完成的通信任务：

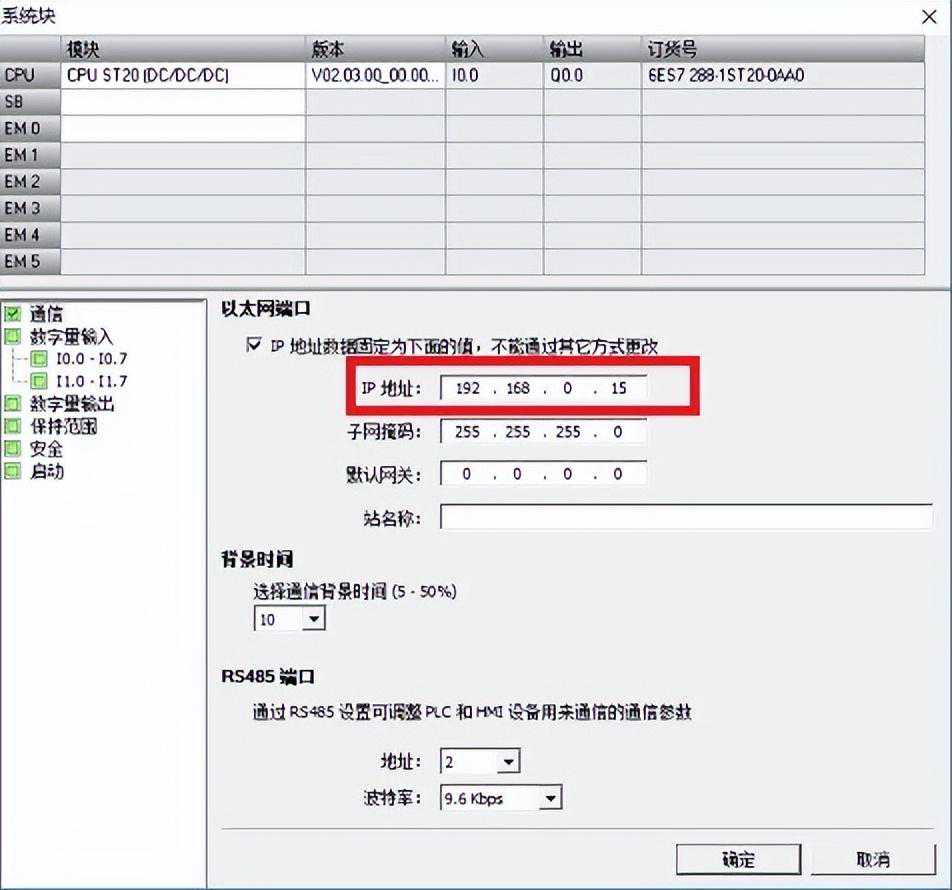

①S7-200(192.168.0.102)VB4000的数据发送到S7-200SMART(192.168.0.15)的VB4000。
②S7-200(192.168.0.102)VB4001获取S7-200SMART(192.168.0.15)的VB4001的数据。

二、S7-200侧CP243-1的组态

首先，通过编程电缆使PC机与S7-200的通信，然后选择工具中的以太网向导配置界面，如图1所示：

图1以太网向导配置

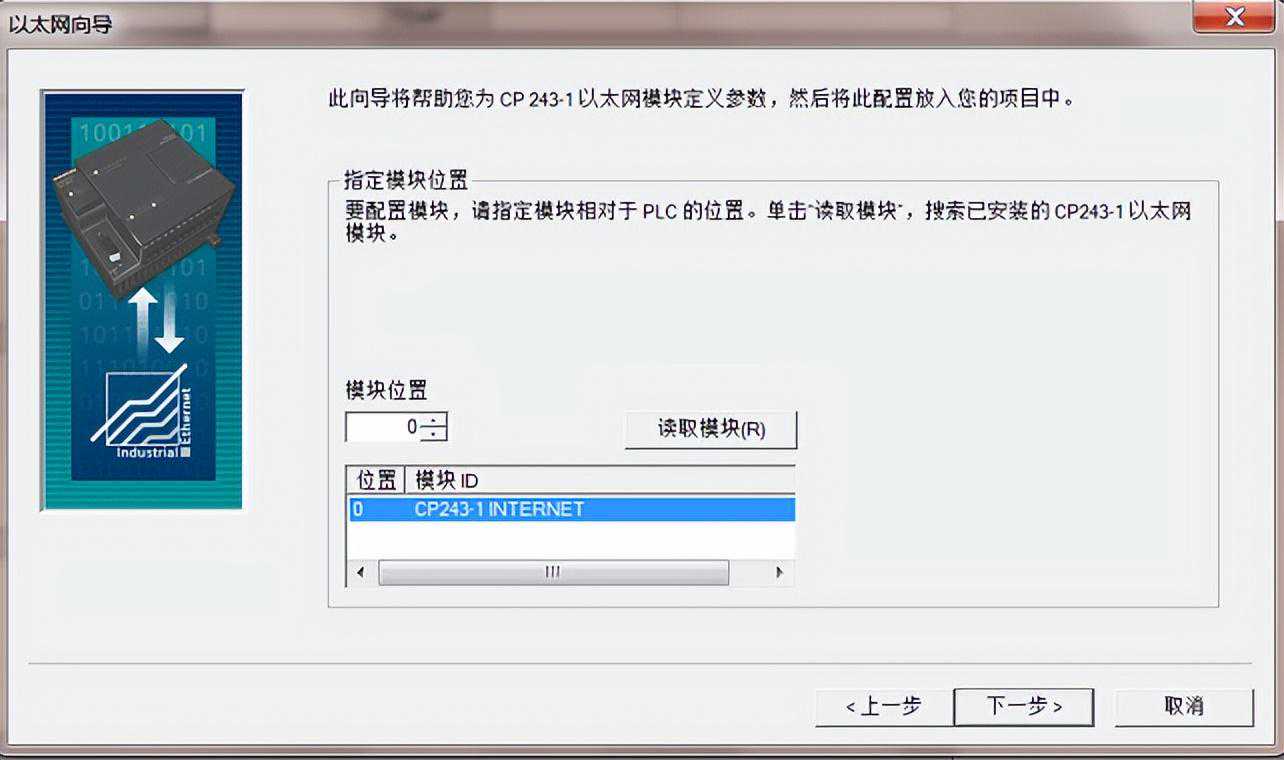

图2模块位置读取

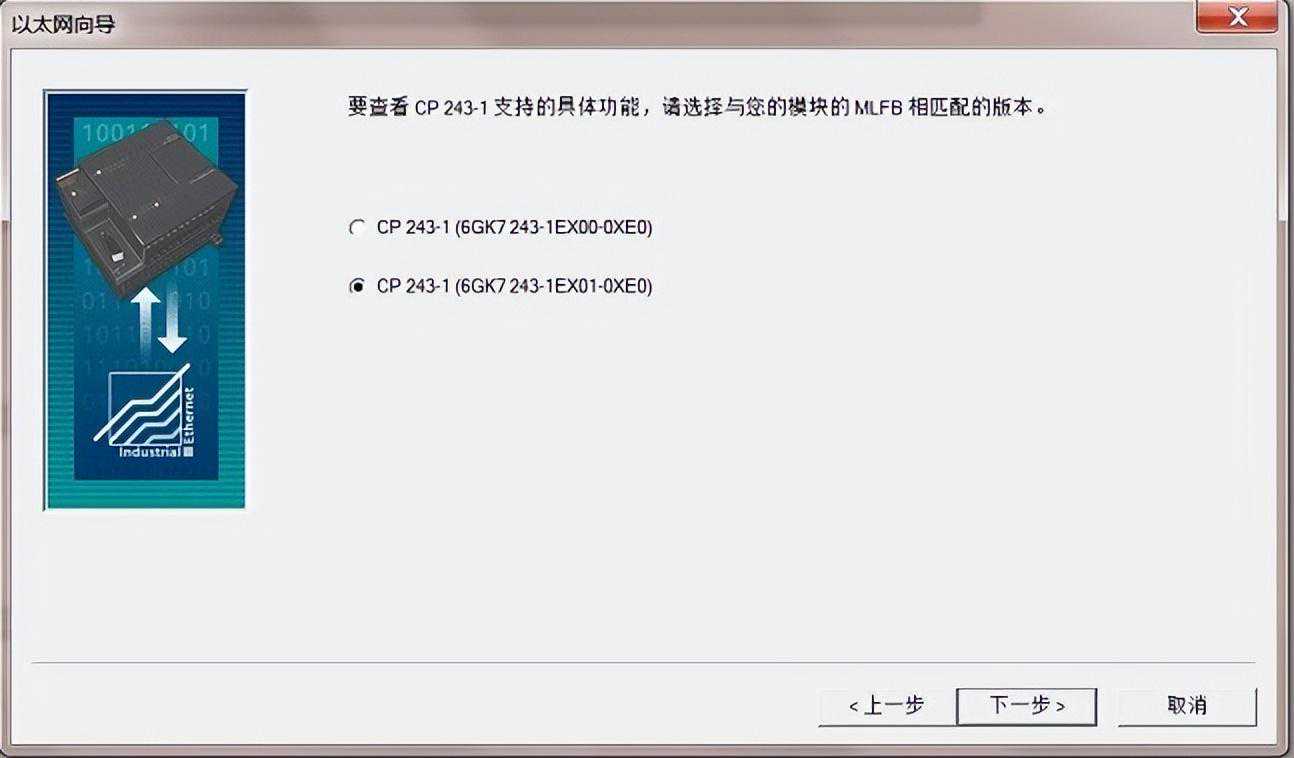

选择模块相匹配的版本，本例中的CP243-1模块型号为6GK7243-1EX01-0XE0，如下图3所示：

图3模块版本选择

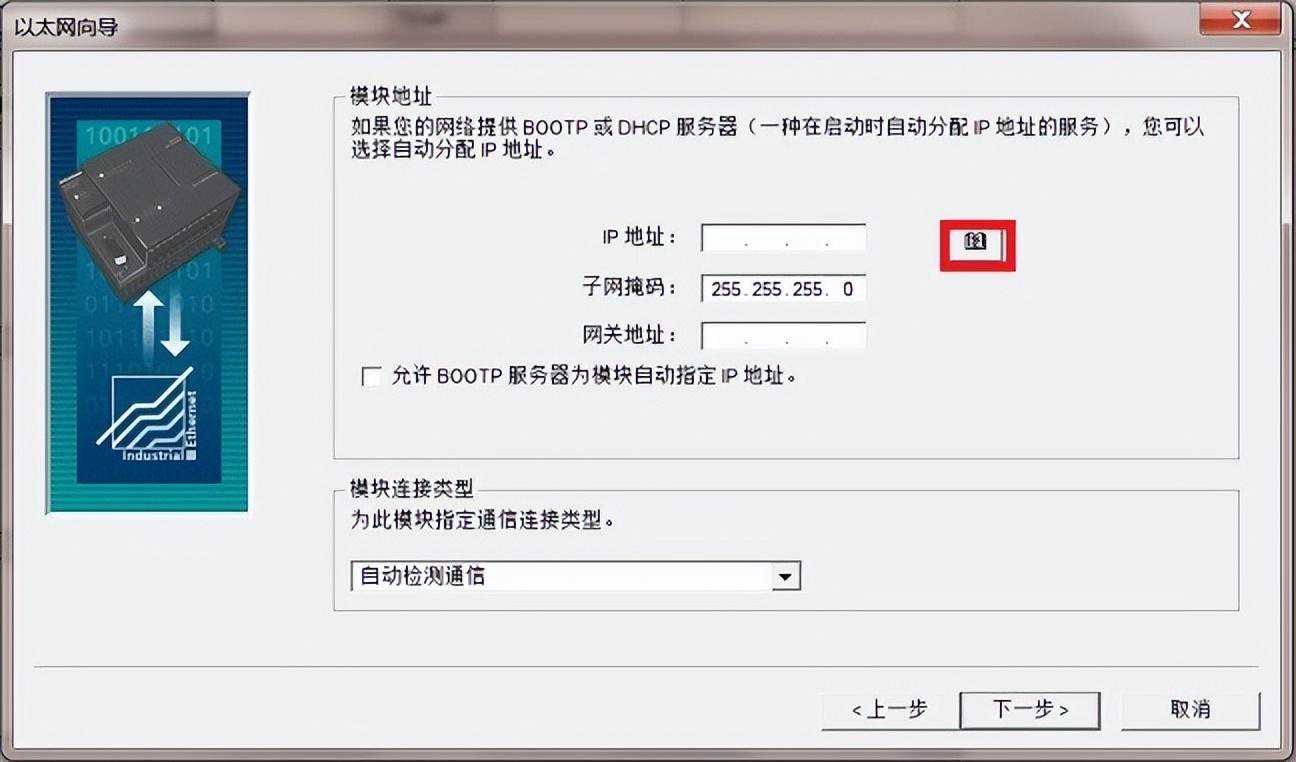

每个CP243-1模块都需要配置一个IP地址，如图3的界面所示。IP地址的设置需要在指定的对话框中进行设置。

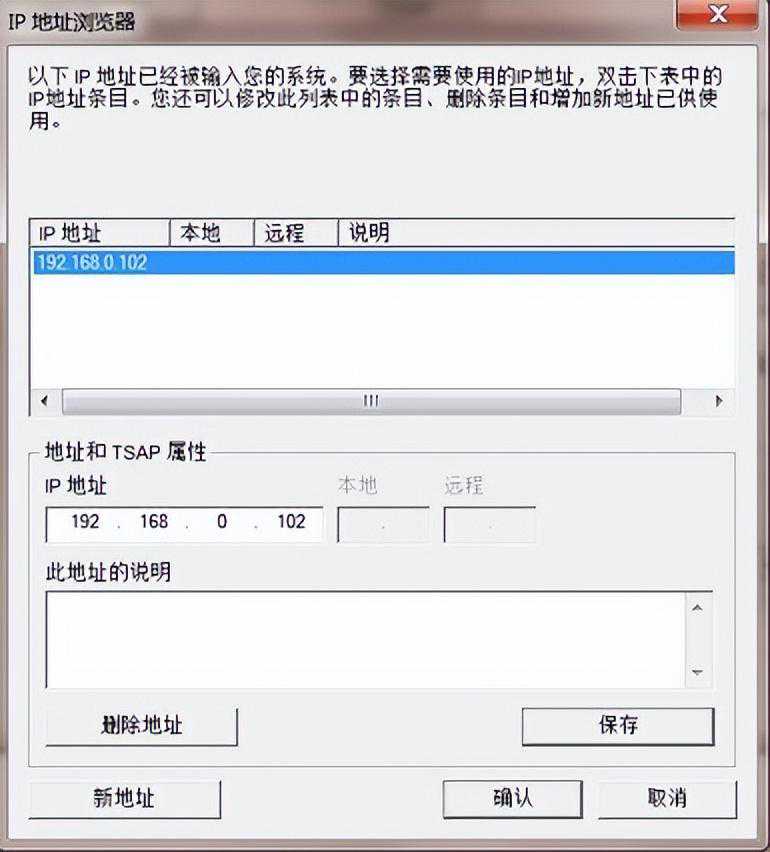

图4IP地址分配界面

图5IP地址设定

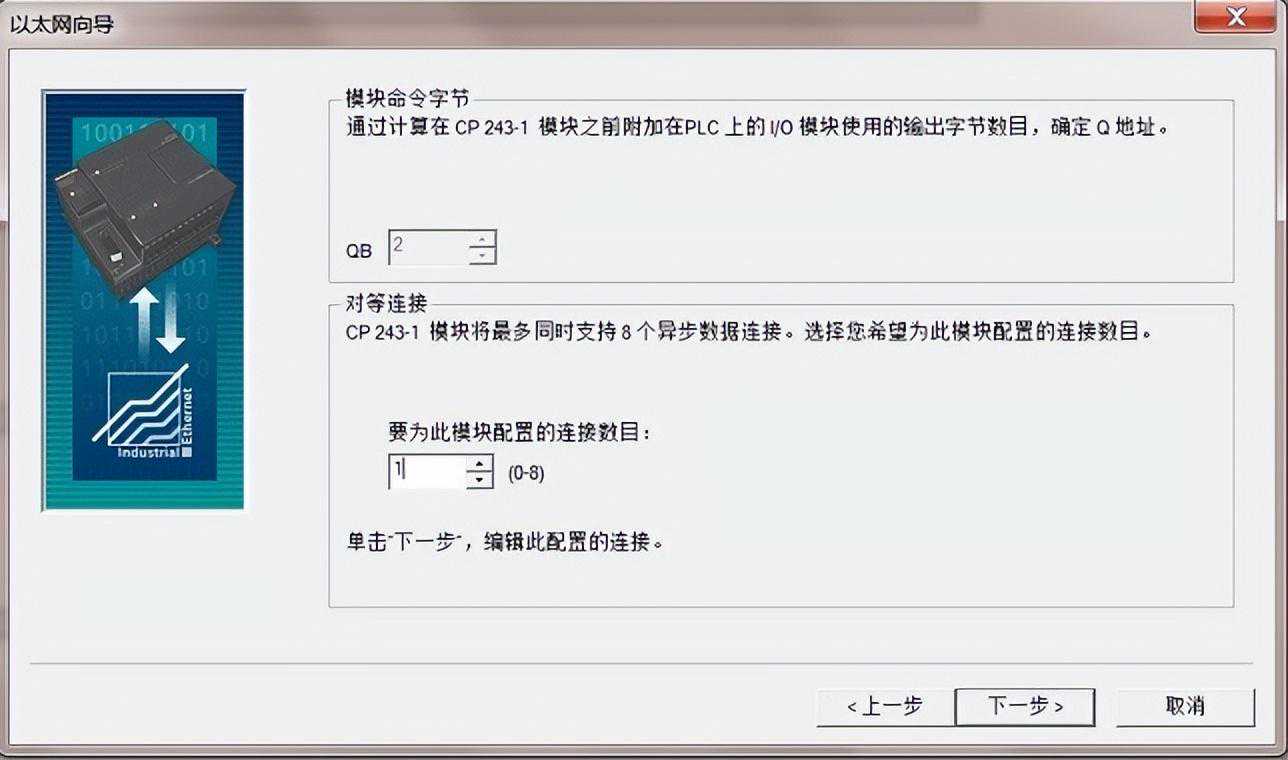

模块命令字节：CP243-1模块需要占用一个QB字节，该字节的地址不能任意填写，需要进行计算（如果通过自动读取模块位置的方式则会自动计算）。计算的规则就是从CPU本体的输出字节开始计算，依次排列到CP243-1的模块位置即可；

对等链接：组态CP243-1进行S7连接的连接数量的设置，通过S7连接可以与通信伙伴进行读写数据操作。

图6设定QB字节地址及连接数目

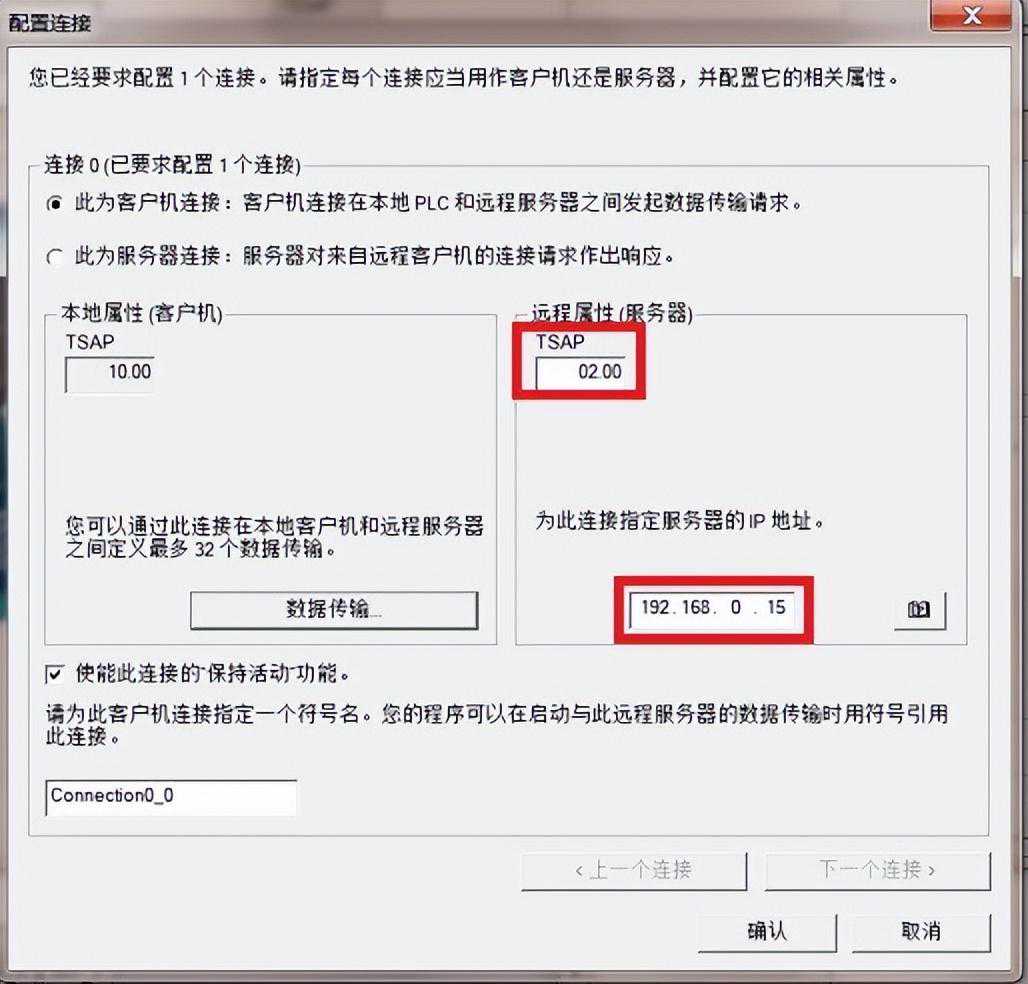

选择此为客户机连接，TSAP是TransportServiceAccessPoint的缩写，表示的是连接资源的地址,与S7-200SMART通讯可设置为：

1、02.00
2、02.01
3、03.00
4、03.01

图7连接设置

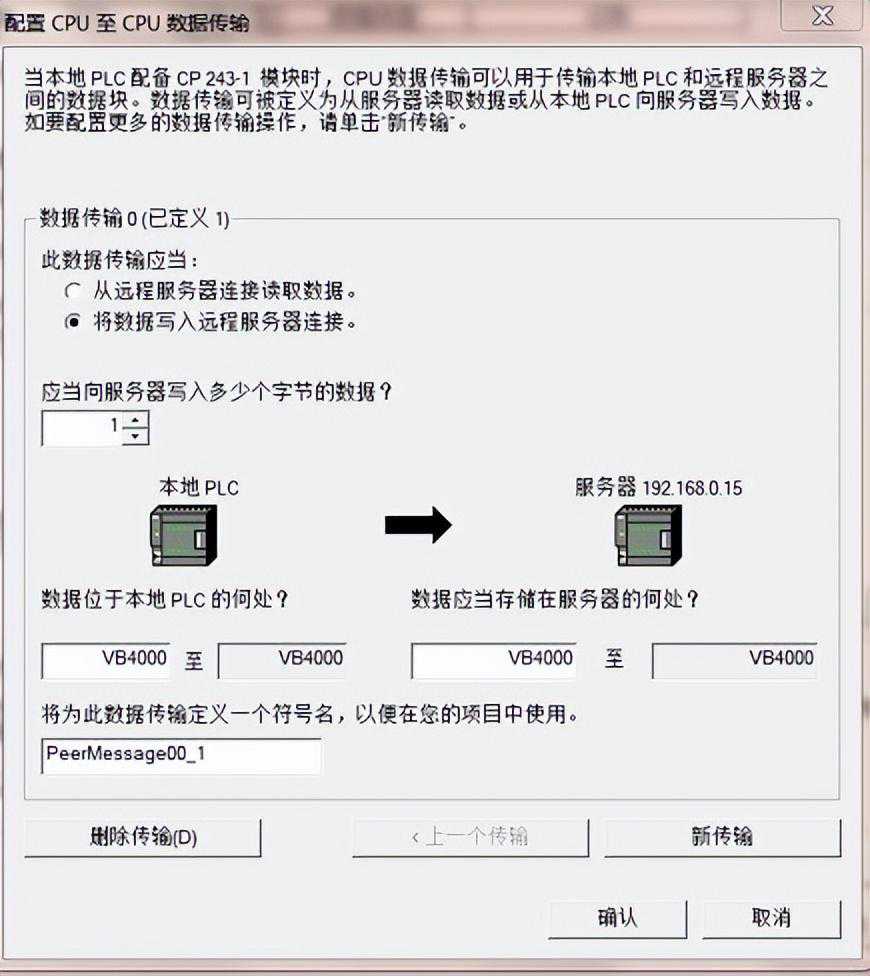

选择"数据传输"标记，并单击"新传输"按钮进行配置：选择是读取数据还是写入数据，填写通讯数据的字节个数，填写发送数据区和接收数据区的起始地址。

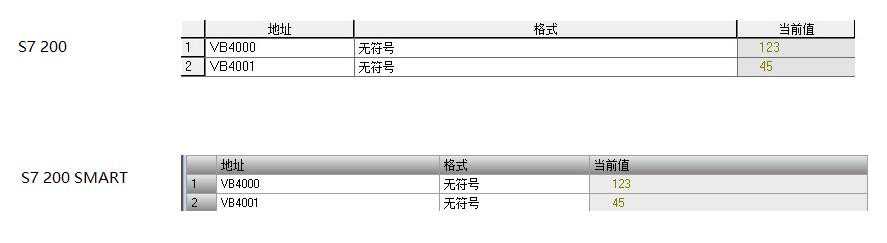

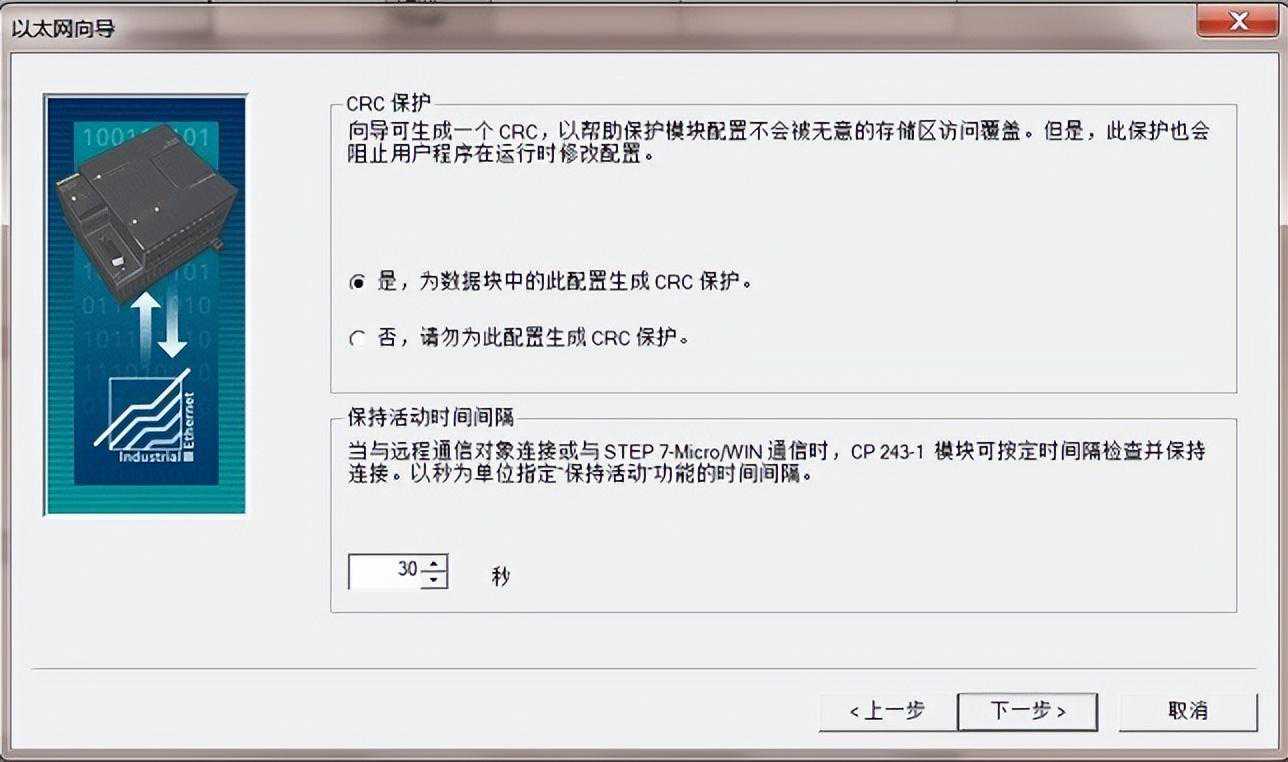

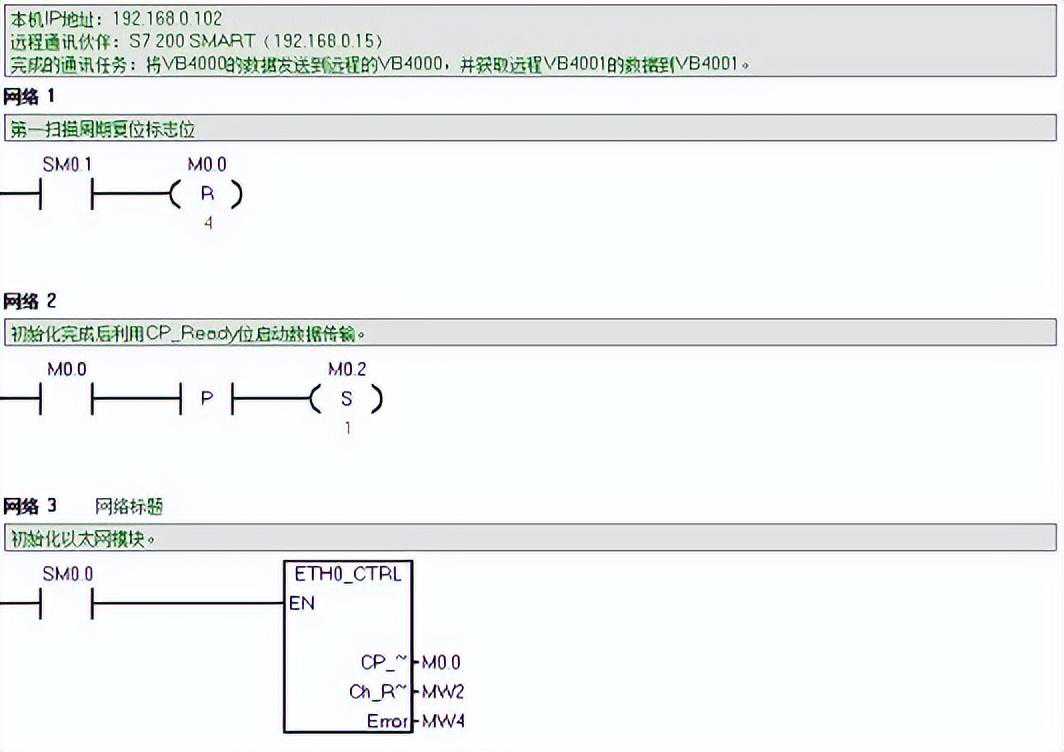

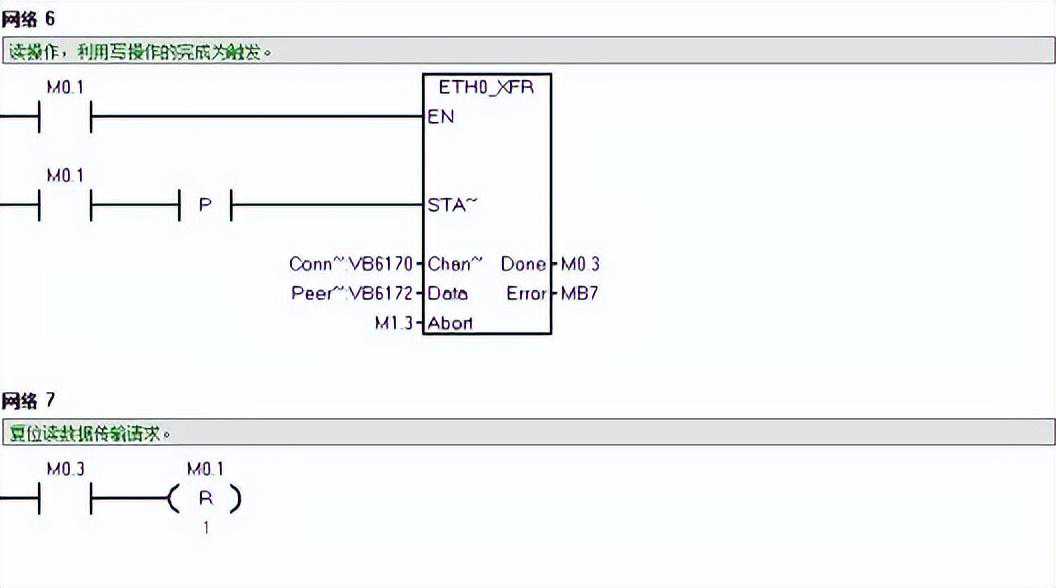

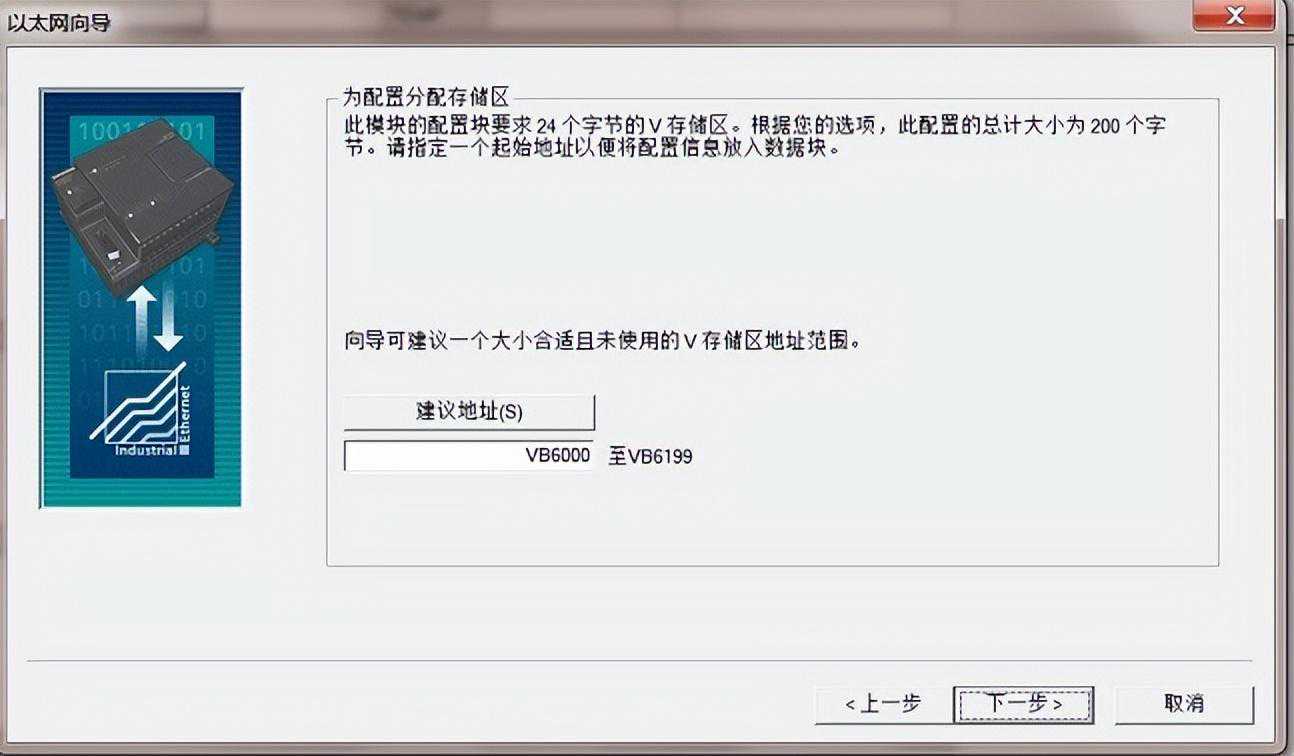

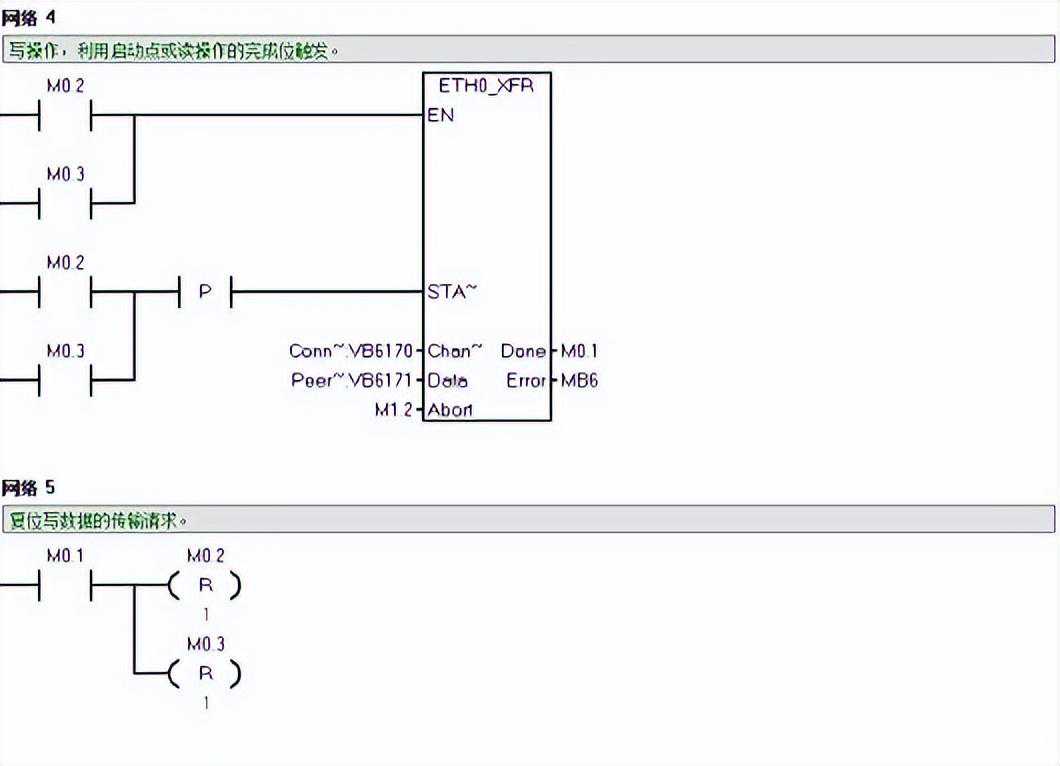

本例中为将S7-200的VB4000传送到S7-200SMARTCPU的VB4000；S7-200VB4001获取S7-200SMART的VB4001的数据。
