工业智能网关一共有四个COM接口，
4个COM口的配置内容一样，COM1固定为RS232，COM2、COM3和COM4是RS232/RS485可选串口（默认为RS485）。因三菱PLCFX3U的COM是RS485接口，则选择以COM3连接为例说明COM口采集配置操作。三菱PLCFX3U的RS485接口DB9的3和8为信号脚，3脚接COM2RS485A，8脚接COM2RS485B
COM口的配置
工业智能网关BL110采集三菱PLCFX3U接入ModbusTCPServer云平台
添加COM口设备三菱PLCFX3U
工业智能网关BL110采集三菱PLCFX3U接入ModbusTCPServer云平台
添加采集三菱PLCFX3U的数据点本示例采集三菱PLCFX3U的寄存器TS的部分数据配置如下：
工业智能网关BL110采集三菱PLCFX3U接入ModbusTCPServer云平台

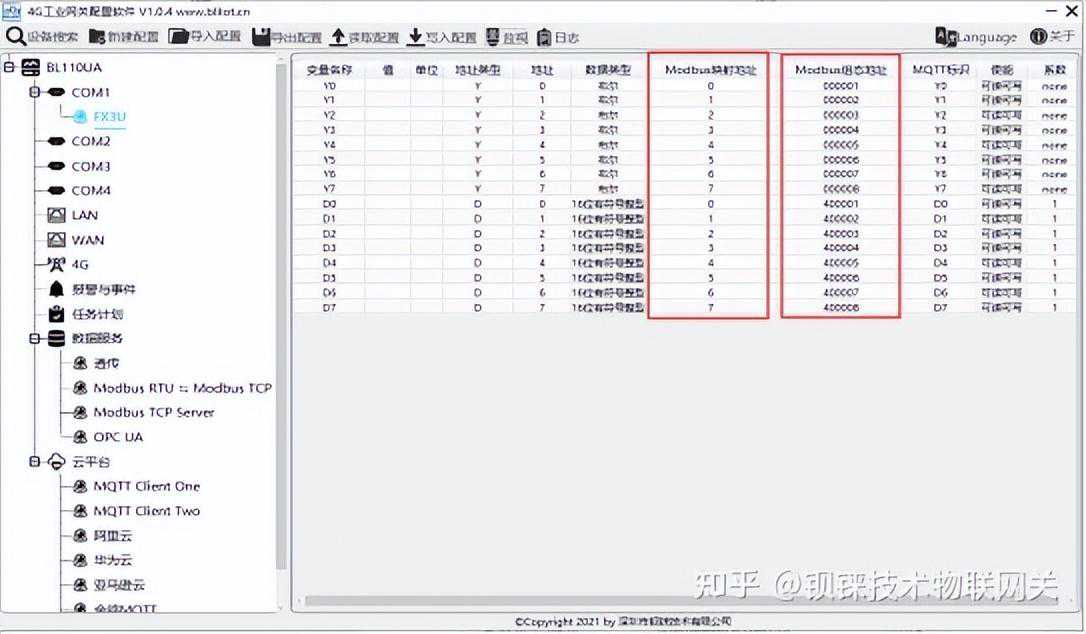

接入ModbusTCPServer云平台的步骤如下：
ModbusTCPServer配置
工业智能网关BL110采集三菱PLCFX3U接入ModbusTCPServer云平台

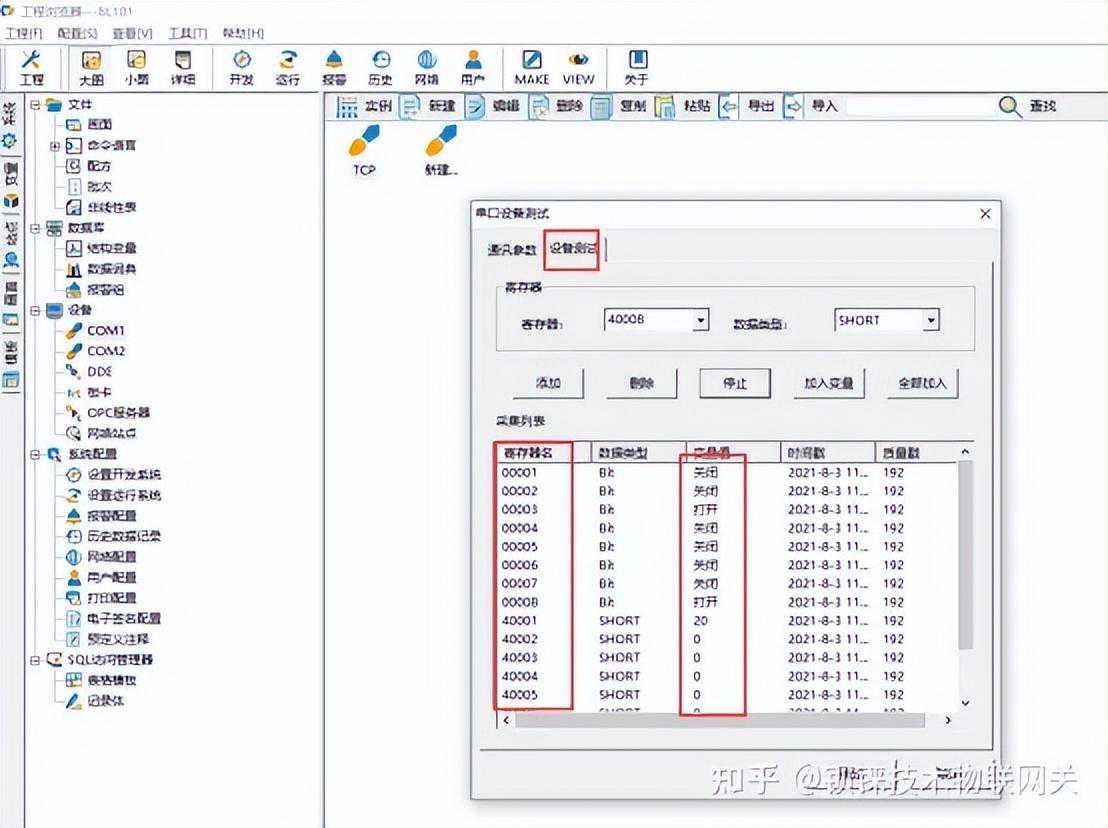

用组态王KingView查看数据ModbusTCPServer是以ModbusTCP服务器对外提供数据。通过ModbusTCP上位机采集BL110网关数据，如SCADA、MES等上位机。采集网关数据支持的功能码：布尔量支持“01”、“05”，数值型支持“03”、“06”。本示例用组态王KingView来访问BL110网关数据，见下图：WAN口的IP：192.168.1.155，ModbusTCPServer的端口：502。
工业智能网关BL110采集三菱PLCFX3U接入ModbusTCPServer云平台
工业智能网关BL110采集三菱PLCFX3U接入ModbusTCPServer云平台
工业智能网关BL110采集三菱PLCFX2N接入ModbusTCPServer云平台
工业智能网关BL110采集三菱PLCFX3U接入ModbusTCPServer云平台

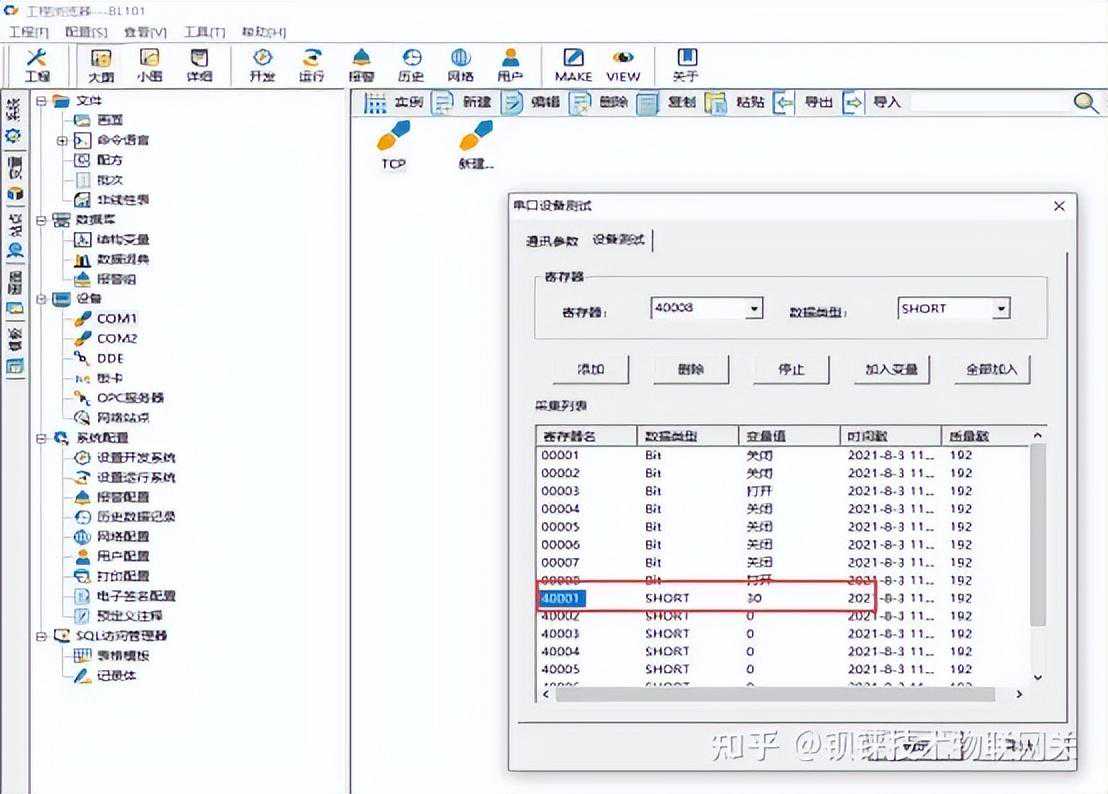

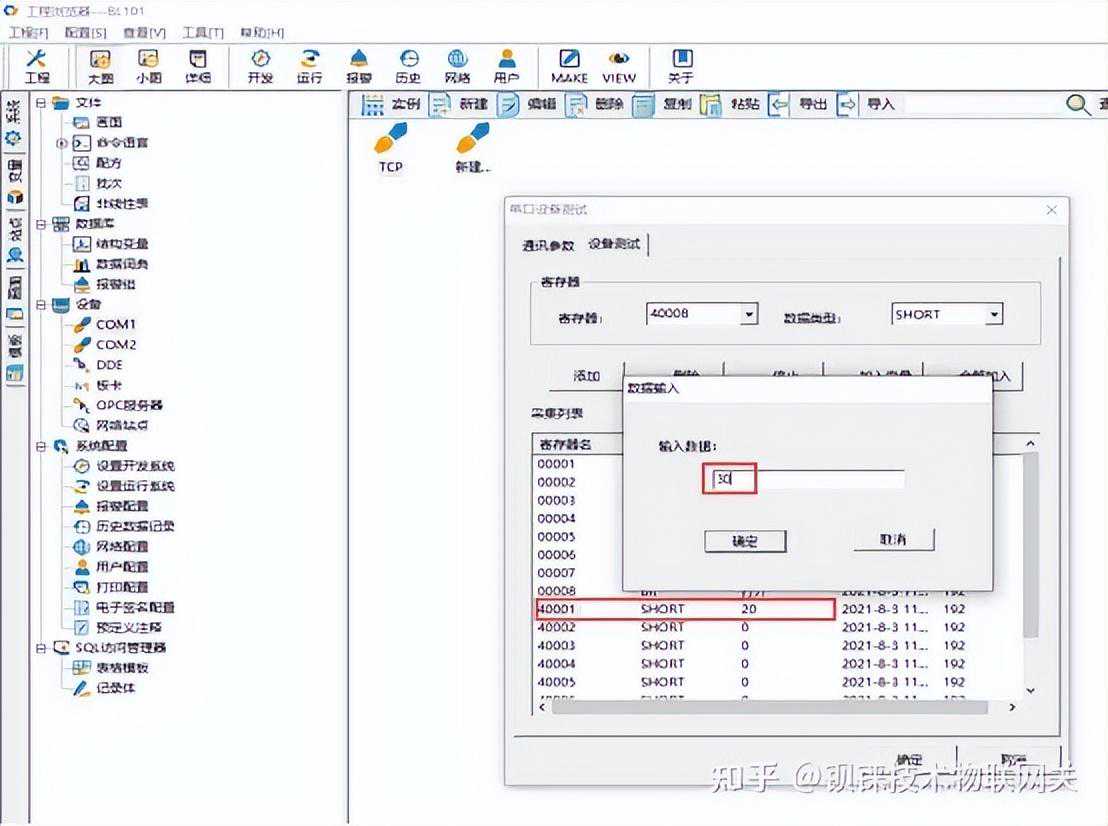

数据下发
工业智能网关BL110采集三菱PLCFX3U接入ModbusTCPServer云平台台
工业智能网关BL110采集三菱PLCFX3U接入ModbusTCPServer云平台
