三菱FX3U系列PLC型号说明：

1、输入输出合计点数：FX3U系列的基本单元输入输出一般为16、32、48、64、128；输入输出各占一半；

无源开关接法

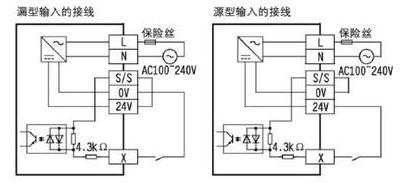

2、输入以及输入接线：

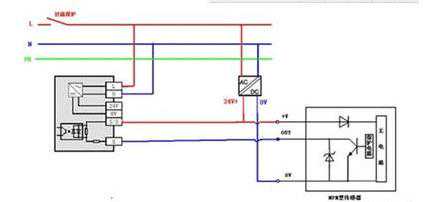

NPN型接法

漏型输入即S/S接PLC供出电源24V，0V通过无源开关到输入接口X；或者NPN型传感器的信号线直接接入输入接口X；

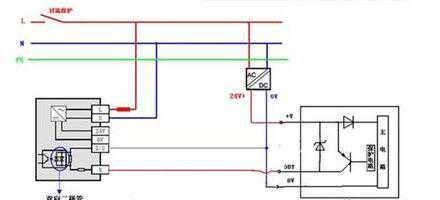

PNP型接法

漏型输入即S/S接PLC供出电源0V，24V通过无源开关到输入接口X；或者PNP型传感器的信号线直接接入输入接口X；

无论怎么接，要保证输入接口与S/S之间的双向二极管被点亮，即一端24V一端0V。

3、R代表示输出为继电器型，输出点可承受较大220V交流或者24V直流，每个点电流最大为2A；

T代表示晶体管型输出，其Y0，Y1，Y2，Y3支持高速脉冲输出用于控制步进电机或者伺服电机做定位控制；

S代表晶闸管型输出，用的较少，基本不用了；

4、D表示PLC由直流电源供入24V的电源；

E表示PLC由交流电源供入220V的电源；

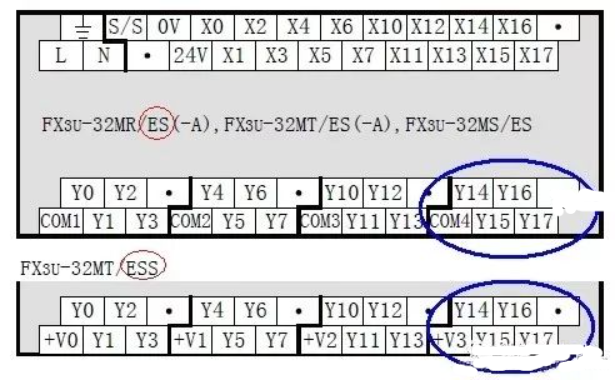

5、D和E后面一个S表示输出为漏型输出即输出的公共端COM口接0V，输出为0V，要驱动电器元件要配一个对应的24V；

D和E后面两个S表示输出为源型输出即输出的公共端+V口接24V（晶体管型），输出为24V，要驱动电器元件要配一个对应的0V；

继电器型输出没有源型输出和漏型输出区分；

（若有错误或不妥之处望指正，相互学习，共同提高）
