开始前先放现场高清大图：

LSXGBPLC

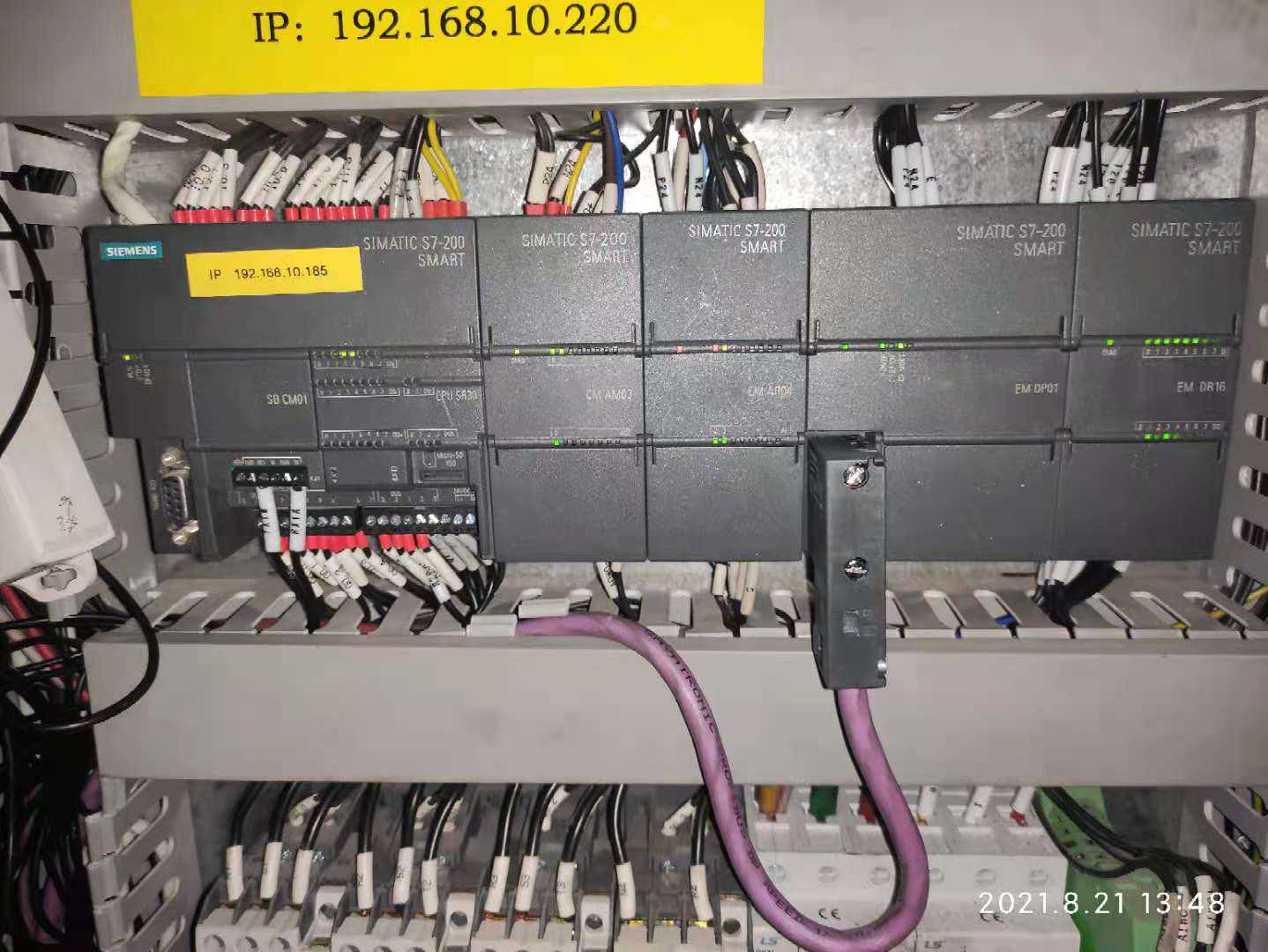

SIEMENSSMARTS7-200PLC

现场模块配置如上所示，LSXGBPLC配置XBL-PMEC主站模块；SIEMENSSMARTS7-200PLC配置EM-DP01从站模块；两套PLC之间距离大约300多米，使用Profibus-DP总线通讯；

准备开始投放大量模块PLC详细设置方法:

2，SIEMENSS7200PLC端DP头接线及配置如下：

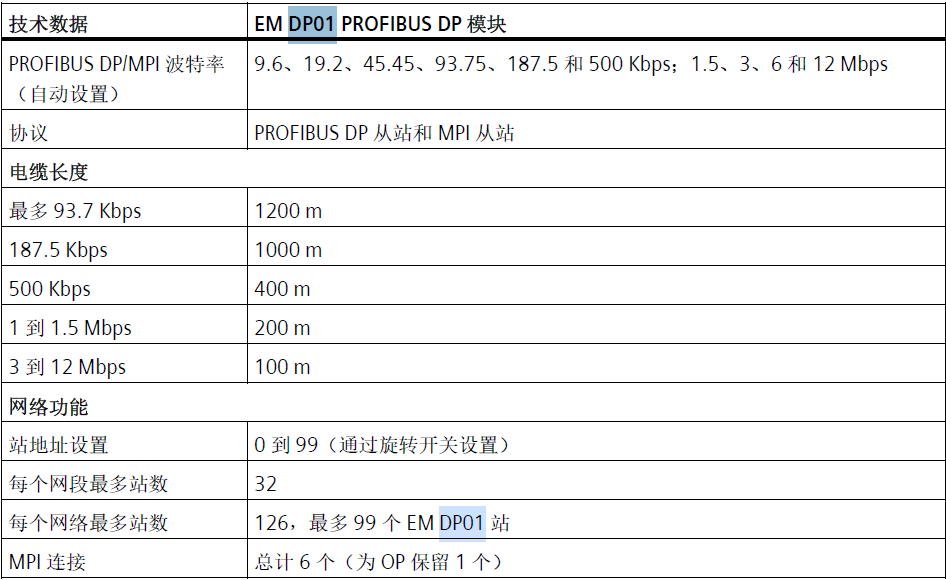

DP模块技术数据

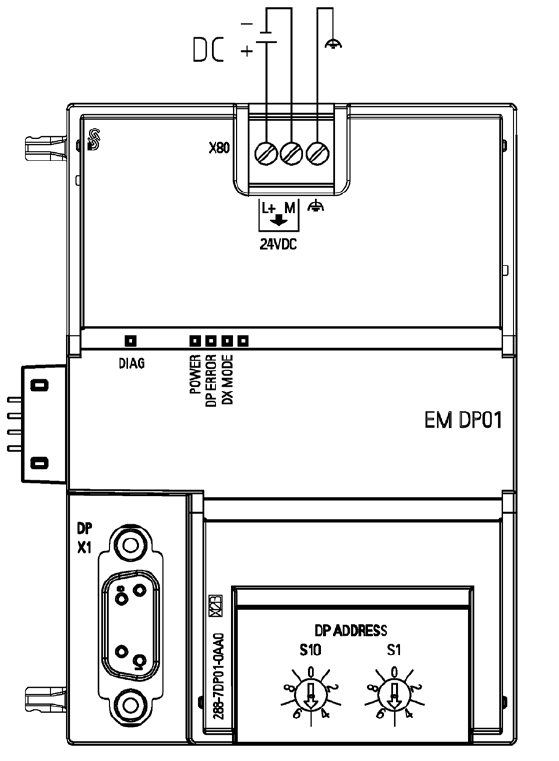

DP模块电源接线

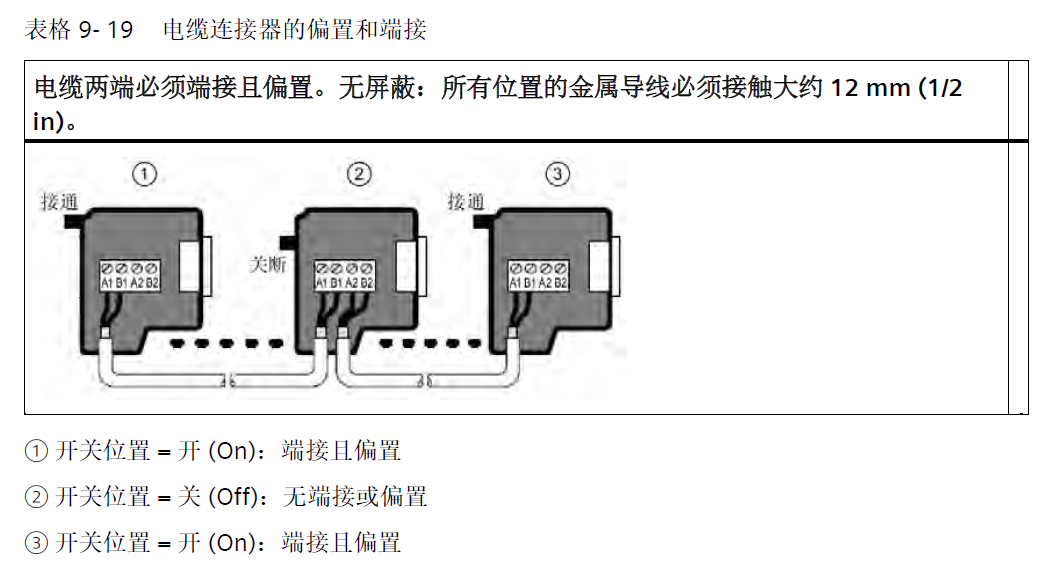

DP头接线方法

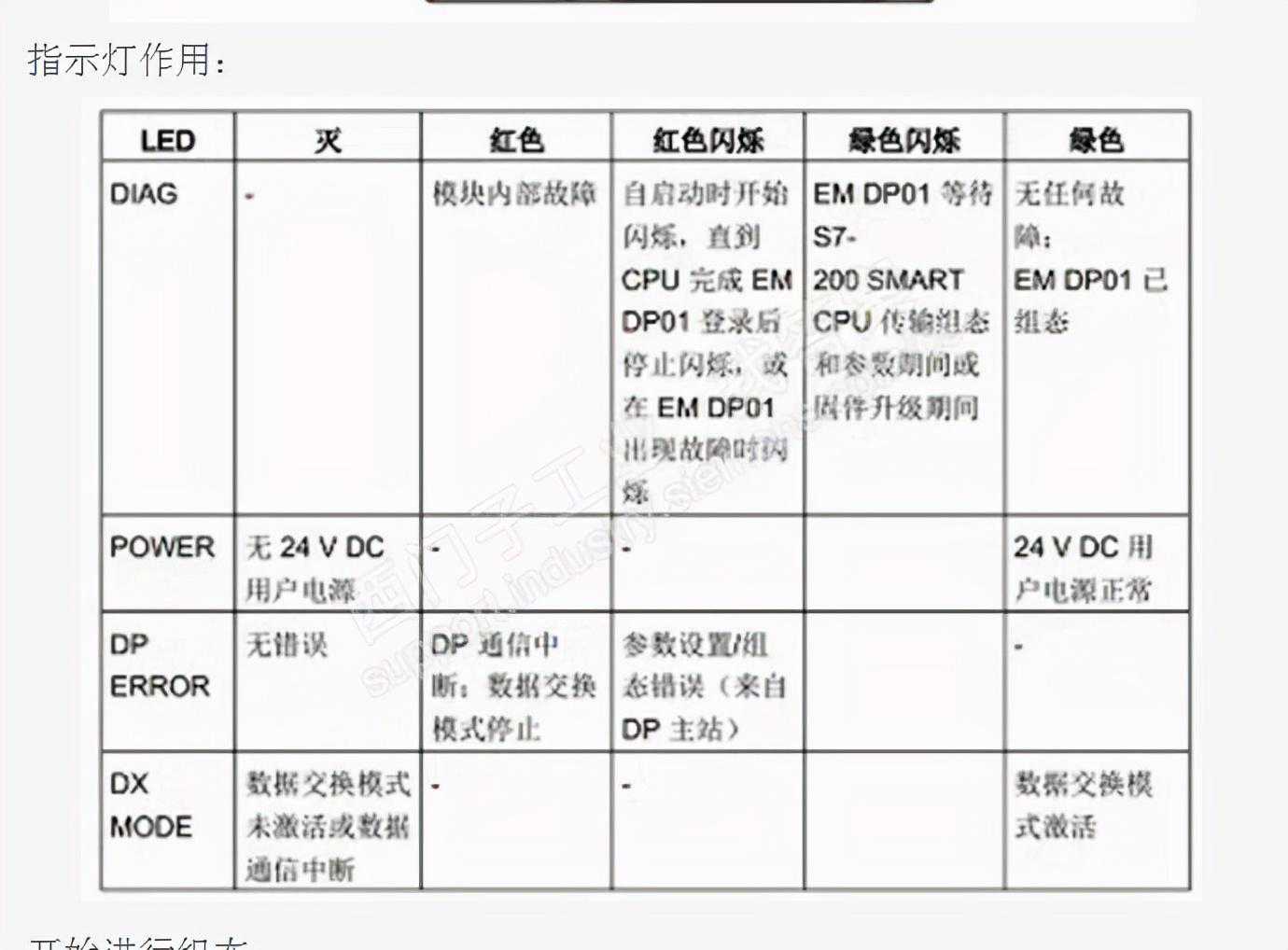

DP模块指示灯说明

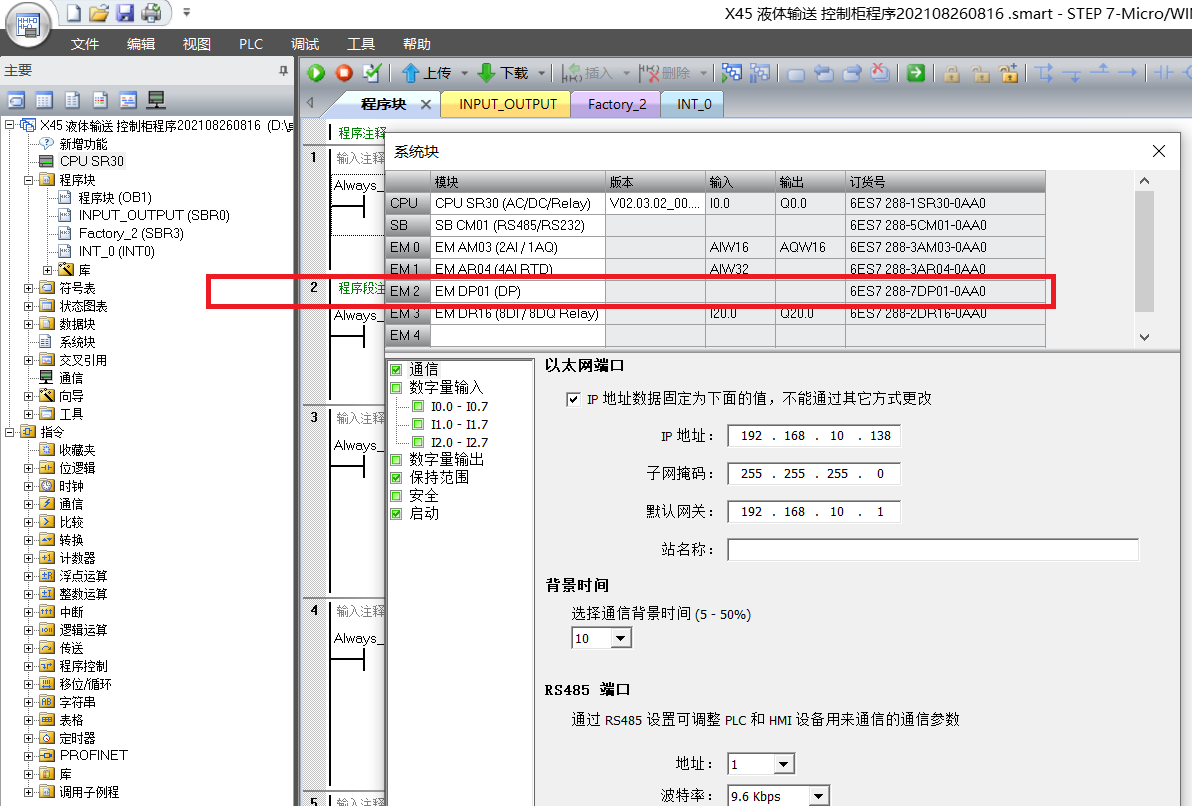

软件组态

3，接下来是LS端XGBPLC编程软件模块组态设置：

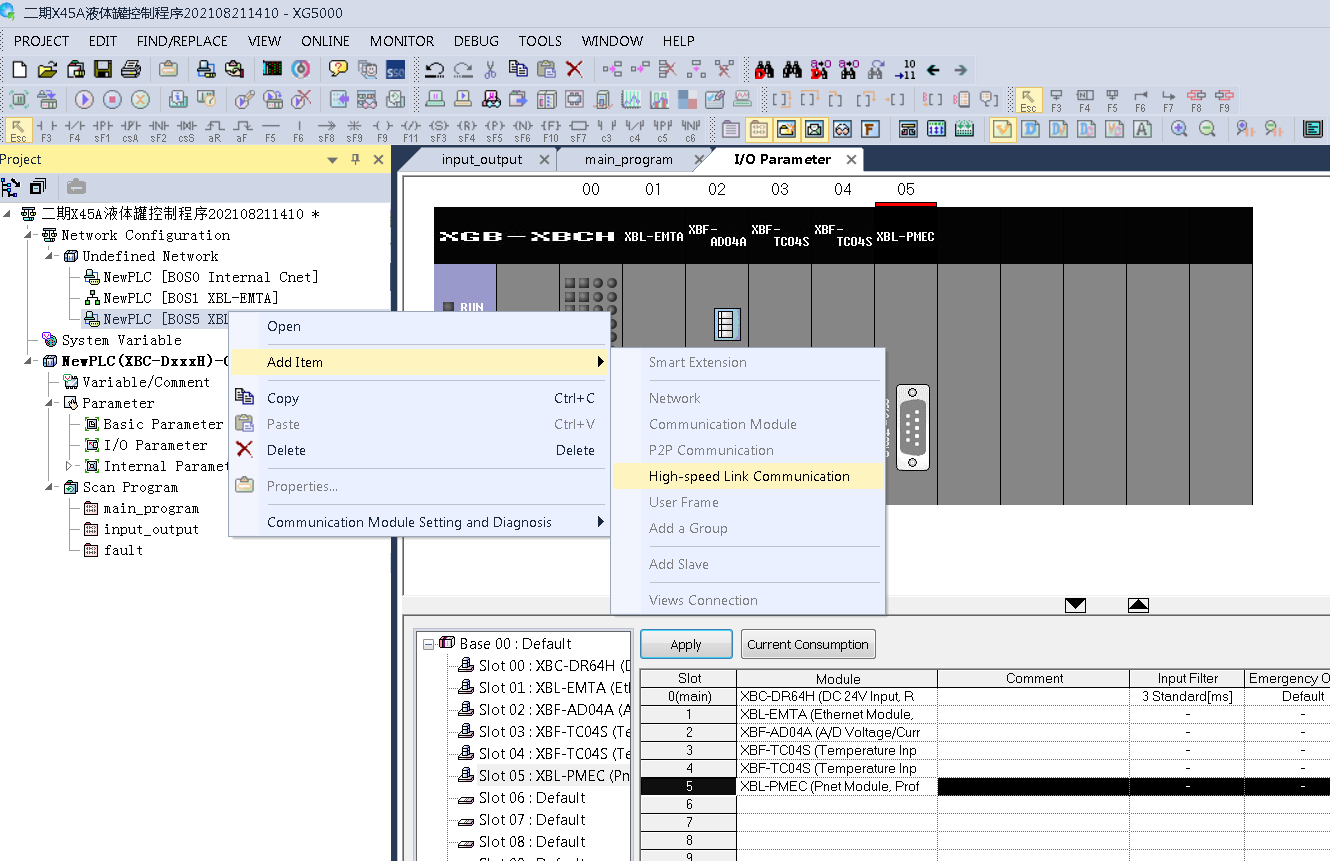

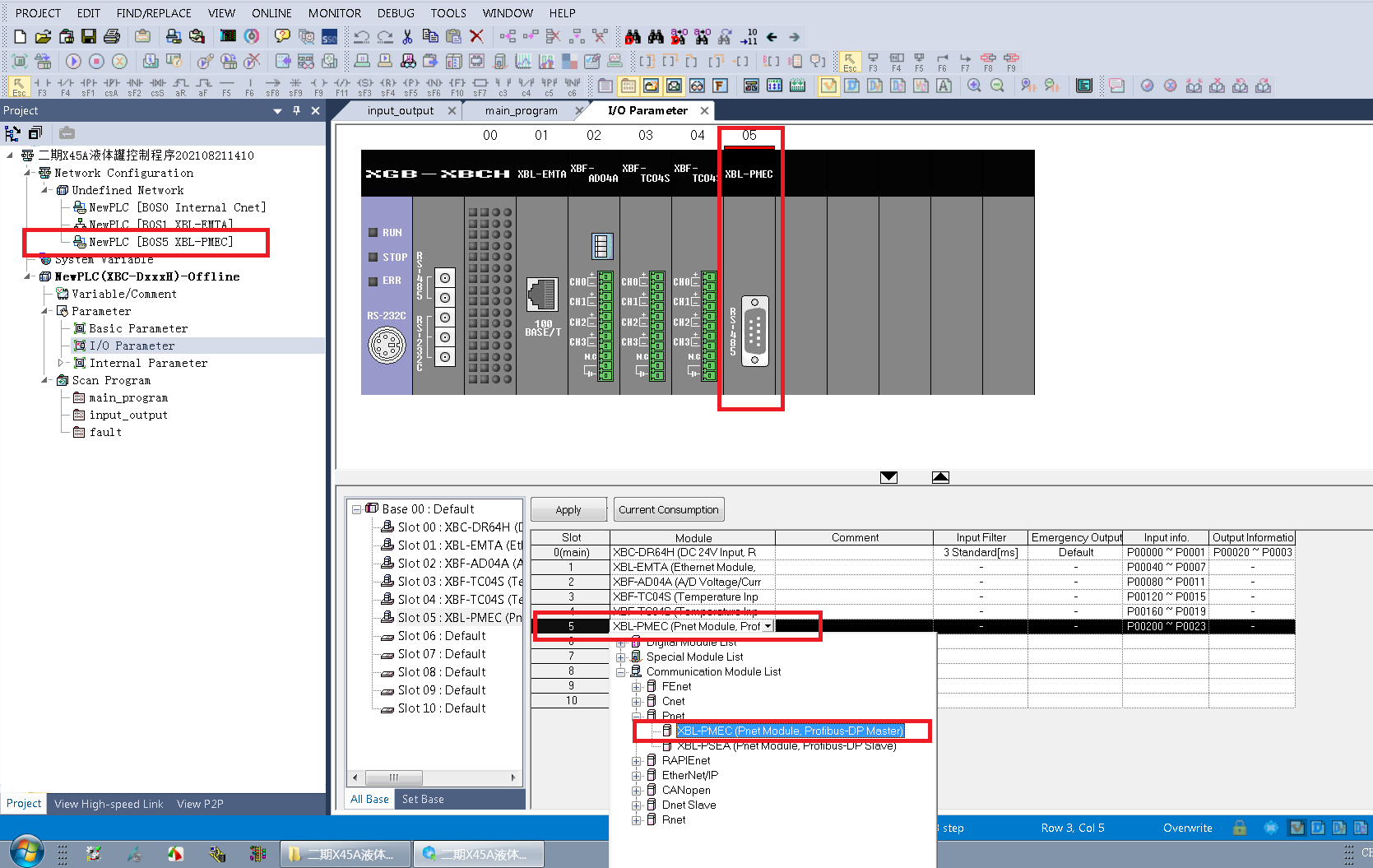

增加模块

配置模块

配置模块

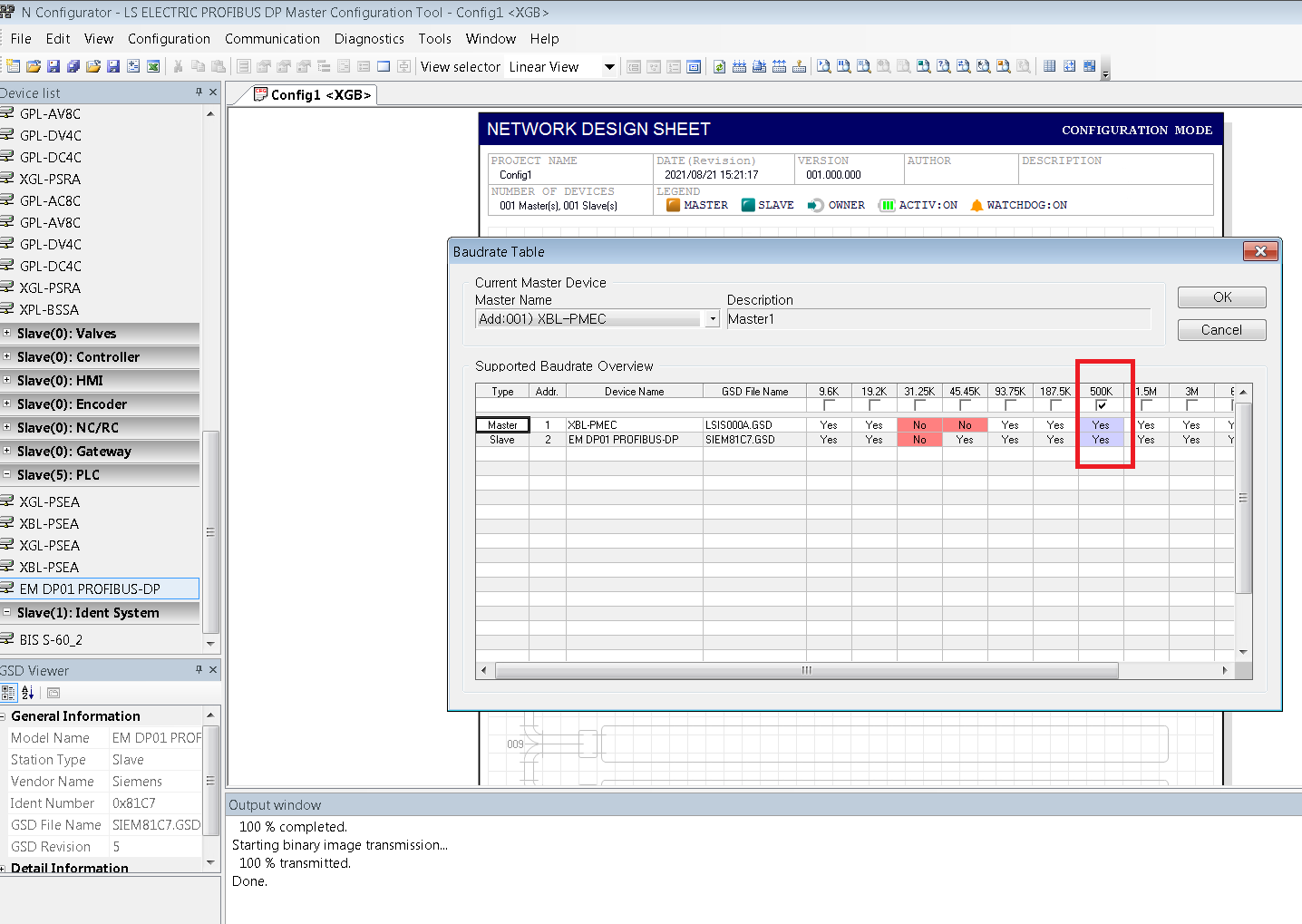

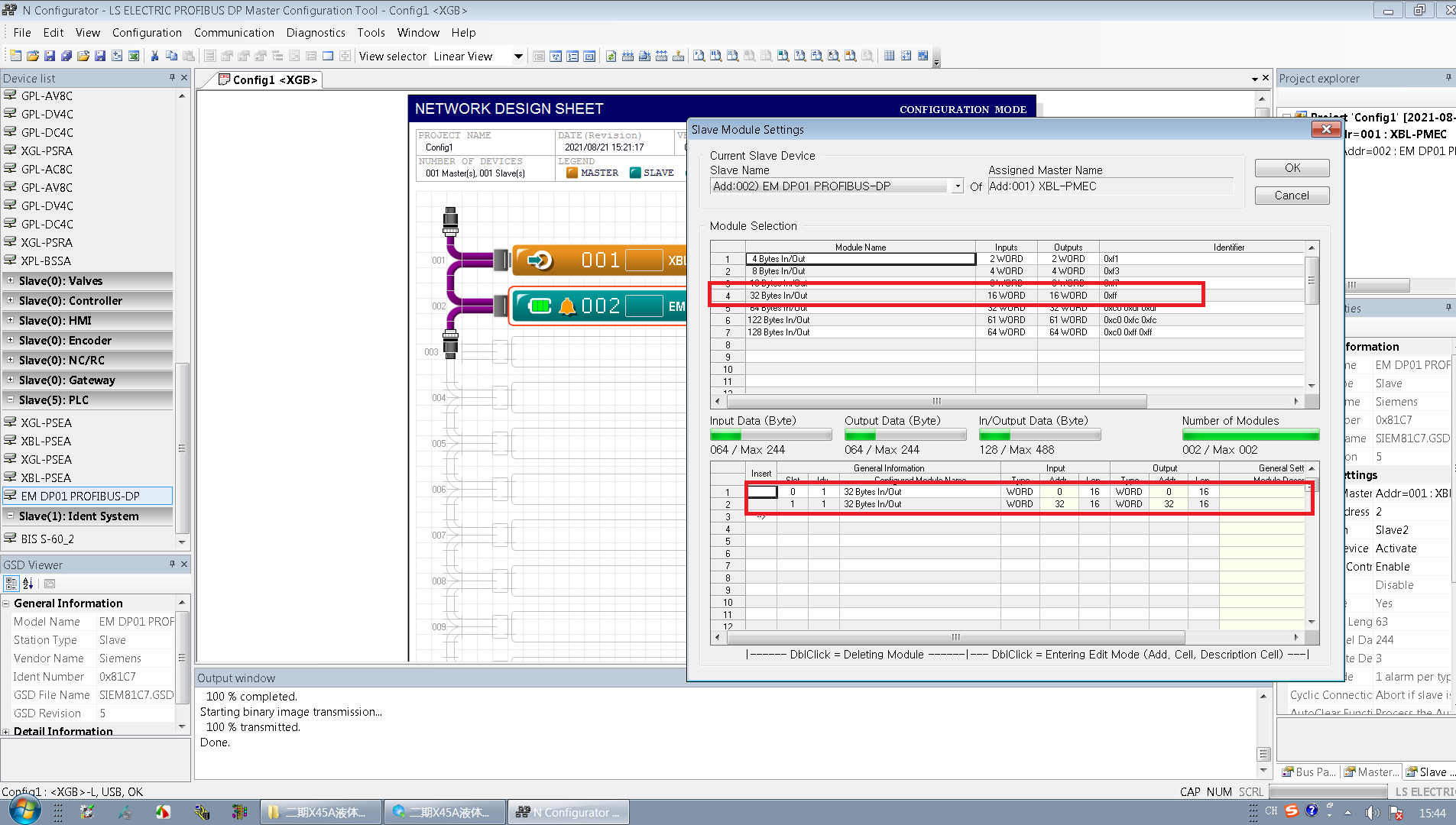

Profibus-DP模块组态

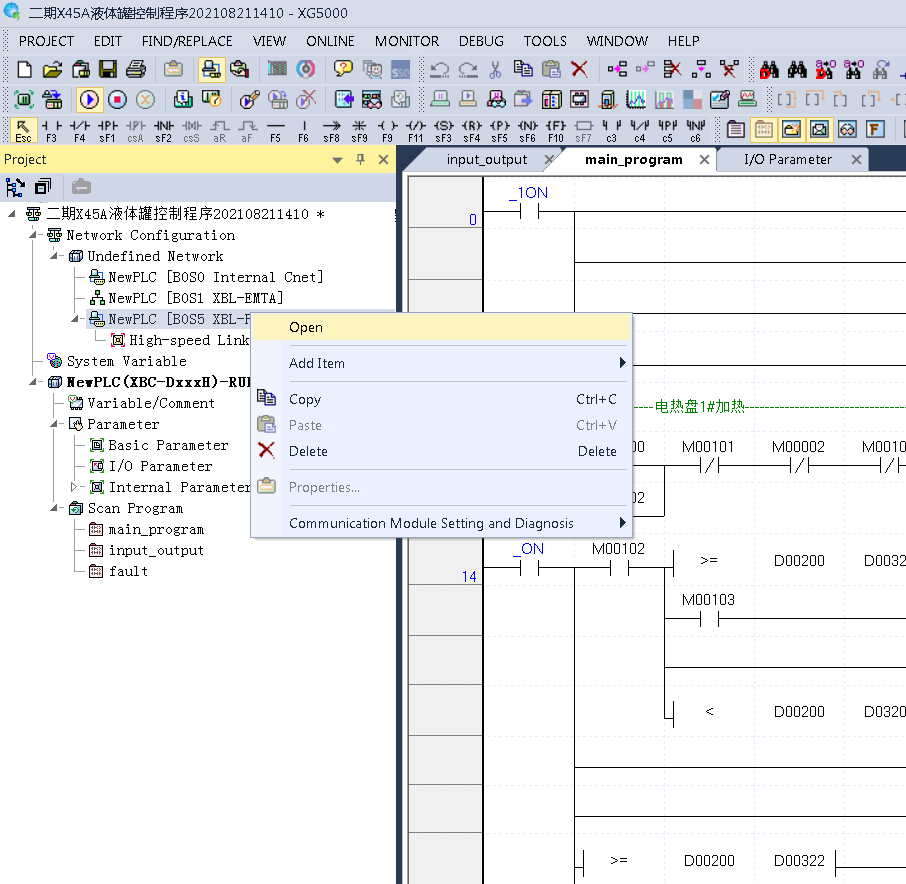

编程软件模块组态设置

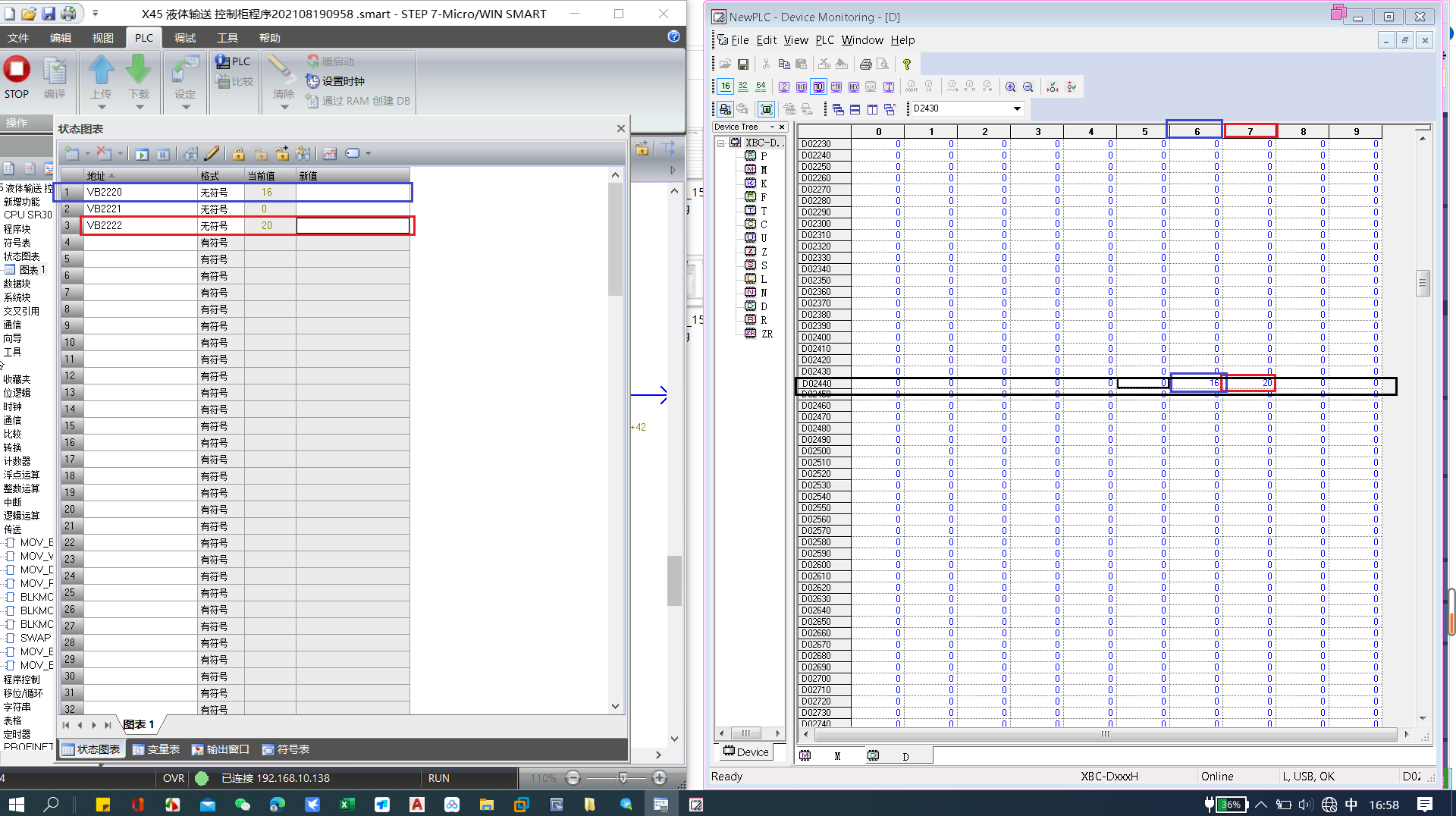

两端PLC数据读取
