工业智能网关一共有四个COM接口，
4个COM口的配置内容一样，COM1固定为RS232，COM2、COM3和COM4是RS232/RS485可选串口（默认为RS485）。因三菱PLCFX2N的COM是RS485接口，则选择以COM3连接为例说明COM口采集配置操作。三菱PLCFX2N的RS485接口DB9的3和8为信号脚，3脚接COM2RS485A，8脚接COM2RS485B
COM口的配置
工业智能网关BL110采集三菱PLCFX2N接入金鸽Modbus云平台
添加COM口设备三菱PLCFX2N
工业智能网关BL110采集三菱PLCFX2N接入金鸽Modbus云平台
添加采集三菱PLCFX2N的数据点本示例采集三菱PLCFX2N的寄存器TS的部分数据配置如下：
工业智能网关BL110采集三菱PLCFX2N接入金鸽Modbus云平台
接入金鸽云平台的步骤如下：
金鸽Modbus的配置
工业智能网关BL110采集三菱PLCFX2N接入金鸽Modbus云平台

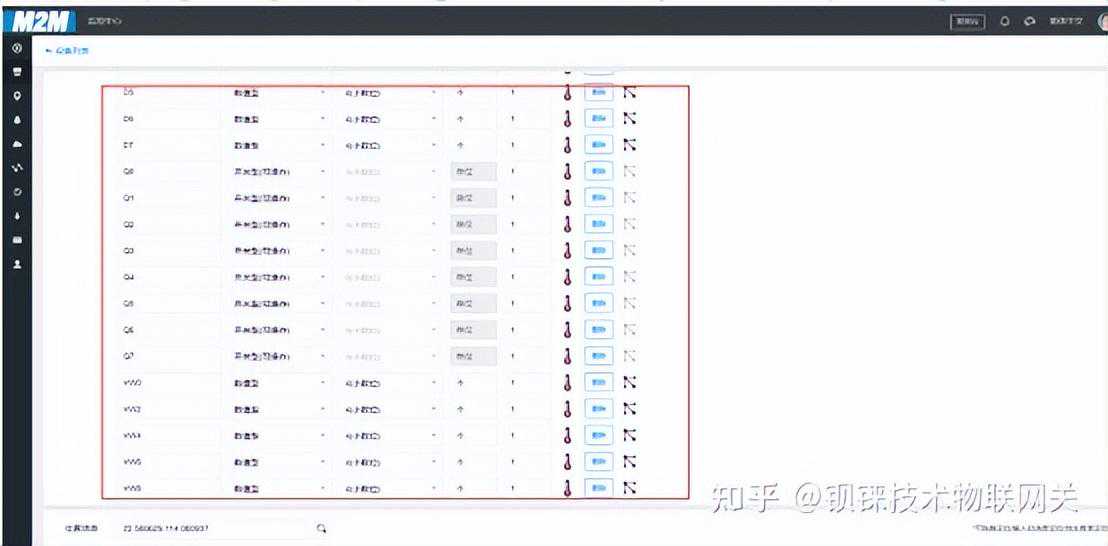

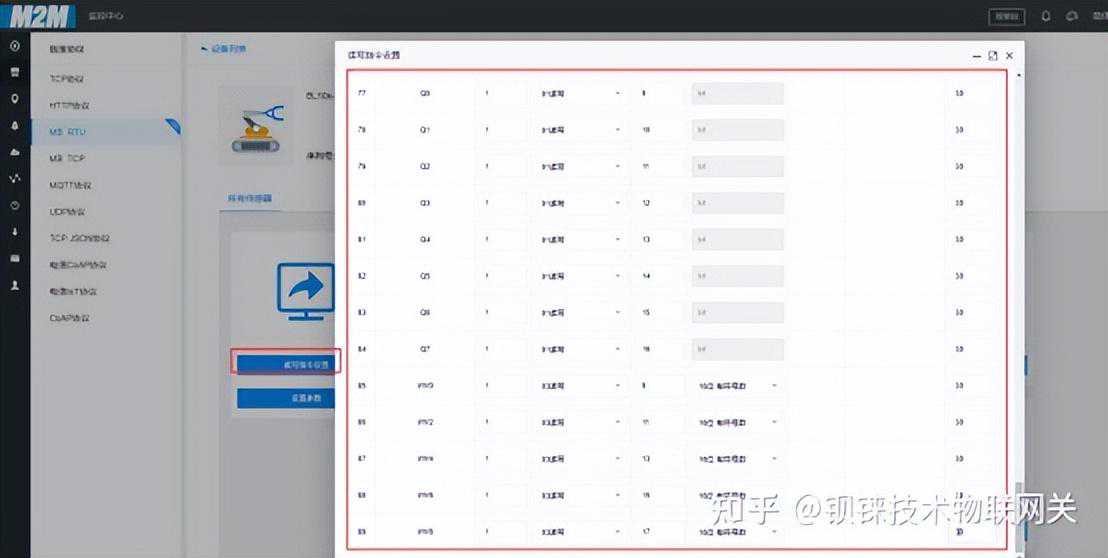

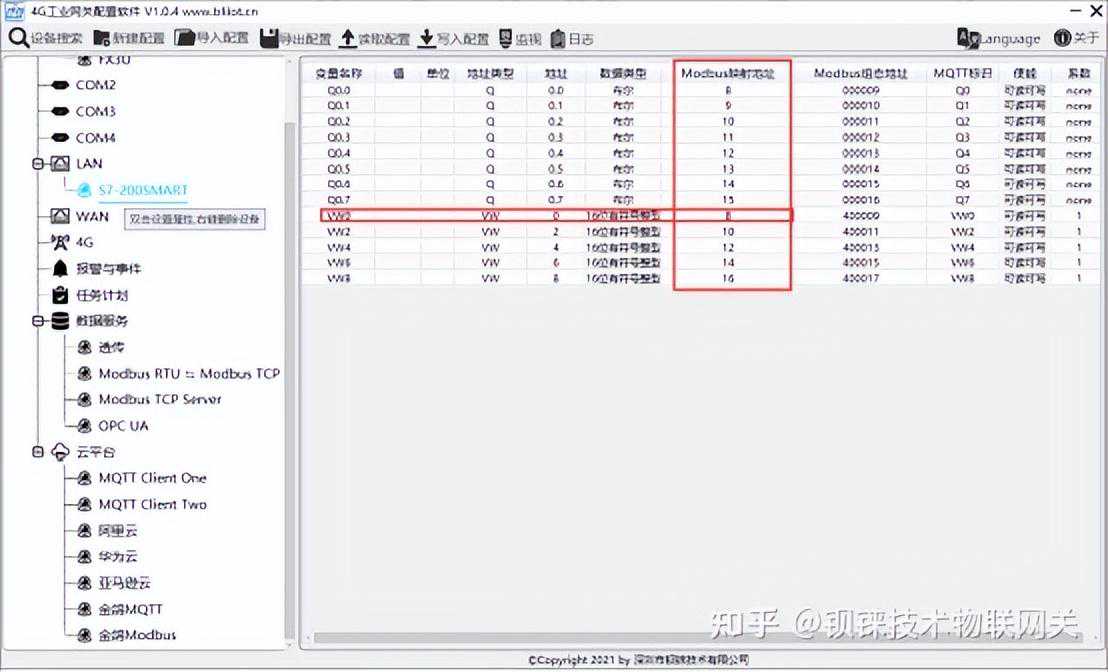

在金鸽云上查看数据金鸽Modbus平台部分数据点配置如下图，先建数据点，再到设置链接协议项的读写指令设置配置数据点ModbusID、功能码、地址、数据格式、字节顺序、采集周期。金鸽云填写的Modbus地址要比配置软件上的Modbus映射地址偏移一位。如：采集S7-200SMART数据点VW0，在配置软件上的Modbus映射地址为“8”，则金鸽云偏置这项填写的为“9”。平台上传感器的名称可以配置软件上不一致。
工业智能网关BL110采集三菱PLCFX2N接入金鸽Modbus云平台
工业智能网关BL110采集三菱PLCFX2N接入金鸽Modbus云平台
工业智能网关BL110采集三菱PLCFX2N接入金鸽Modbus云平台

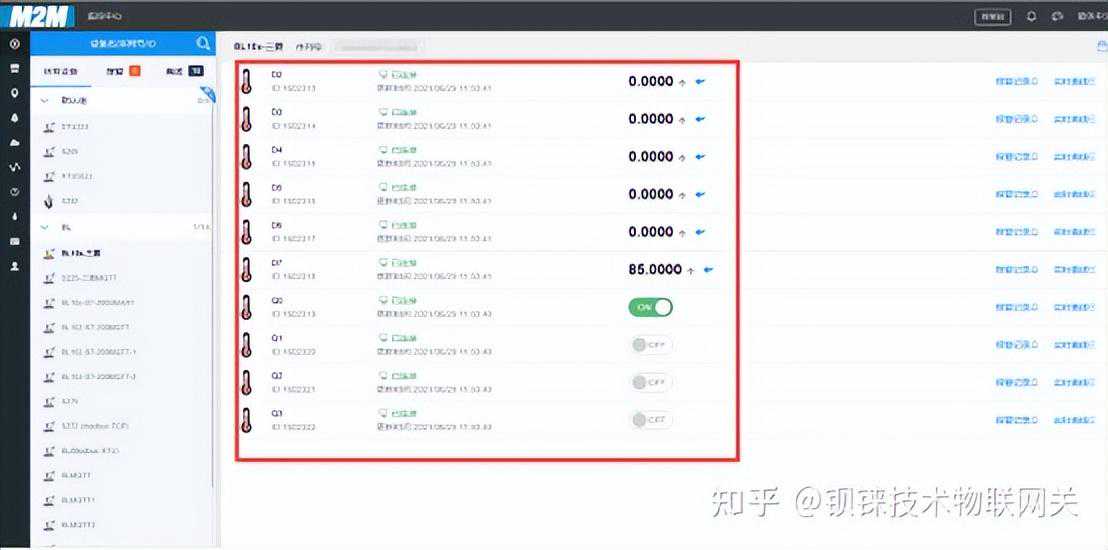

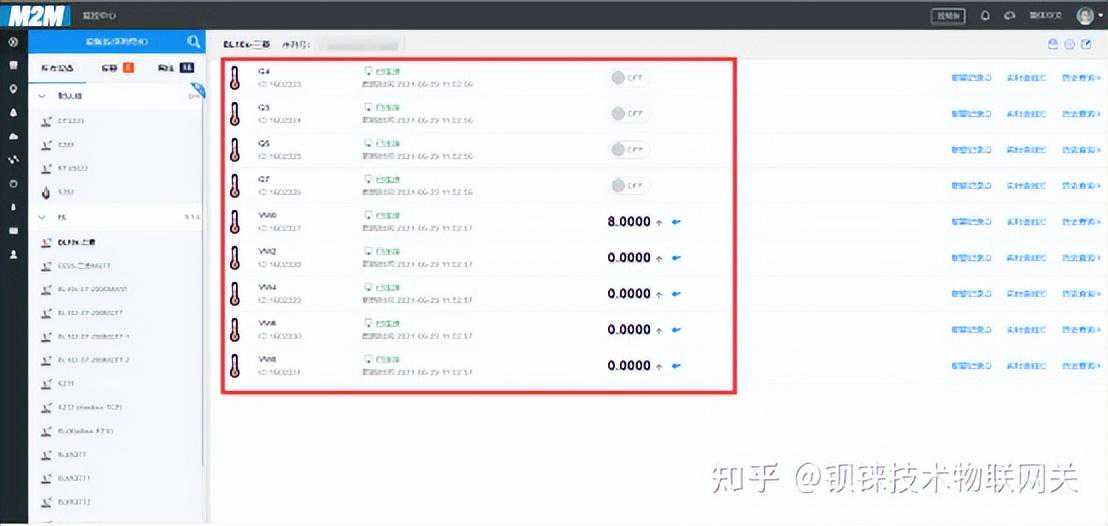

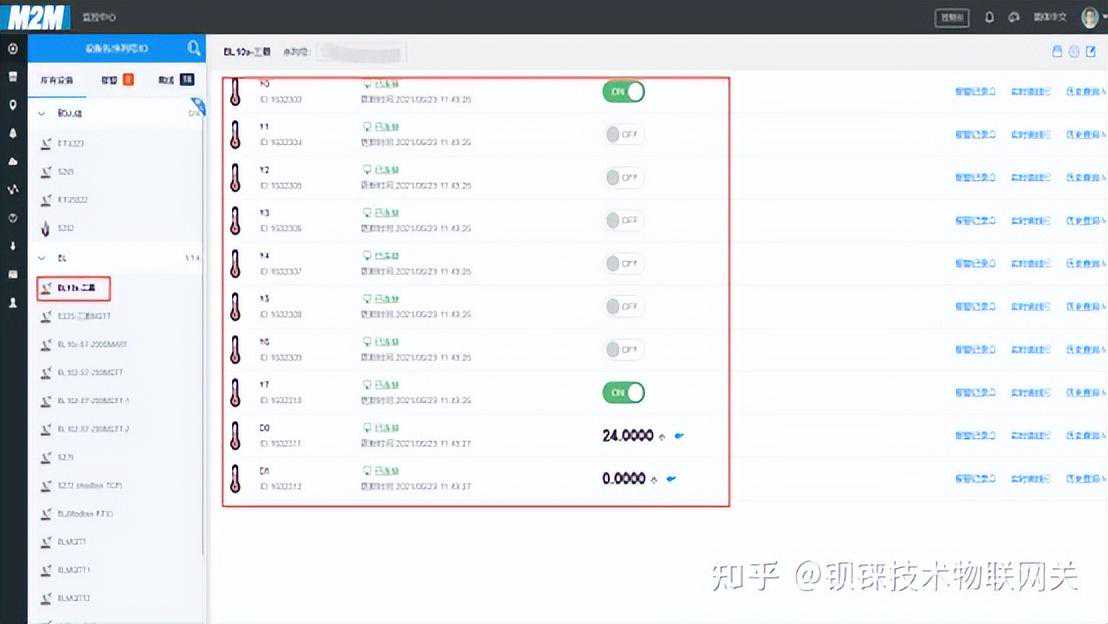

采集到的数据点的值如下：
工业智能网关BL110采集三菱PLCFX2N接入金鸽Modbus云平台
工业智能网关BL110采集三菱PLCFX2N接入金鸽Modbus云平台
工业智能网关BL110采集三菱PLCFX2N接入金鸽Modbus云平台

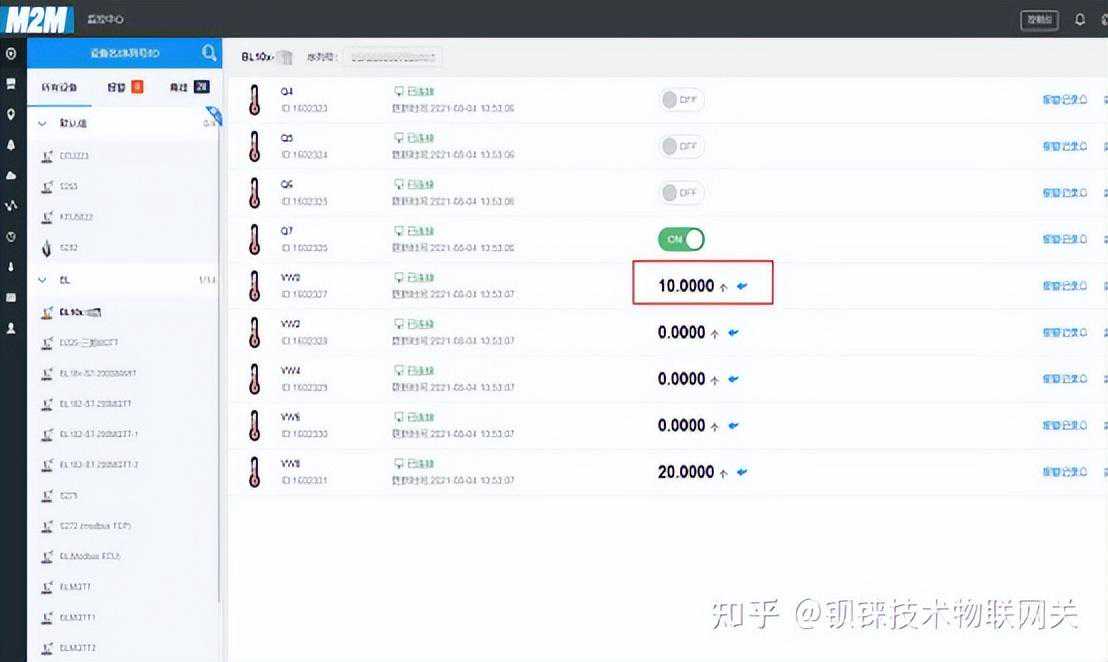

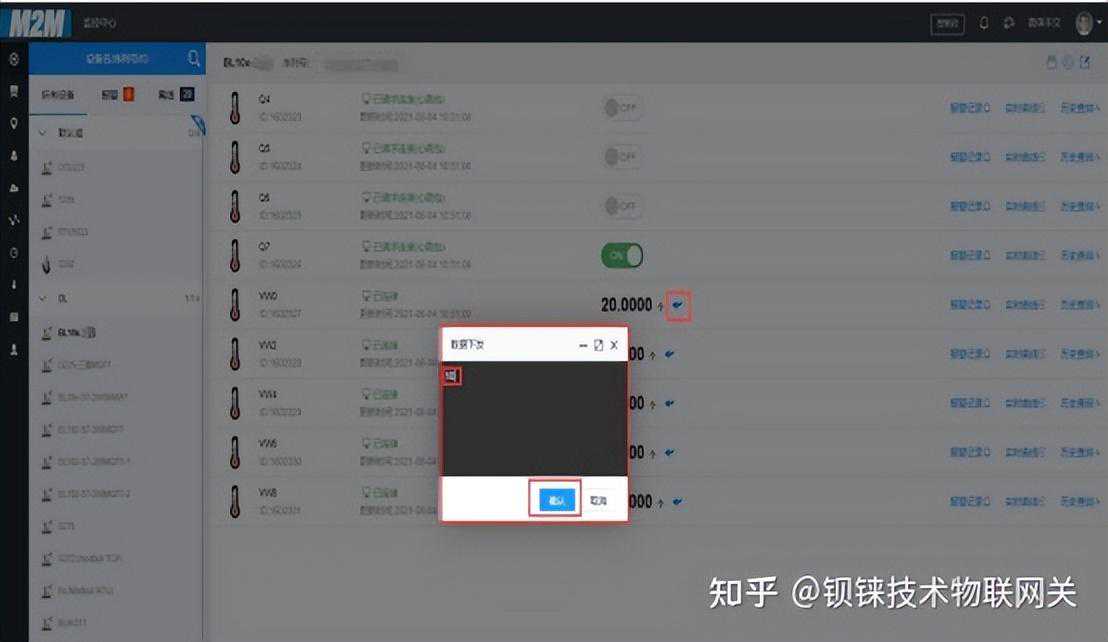

平台下发数据
工业智能网关BL110采集三菱PLCFX2N接入金鸽Modbus云平台平台
