1、硬件连接

1、具体实现

发送数据帧格式如下：

接收数据帧格式如下：

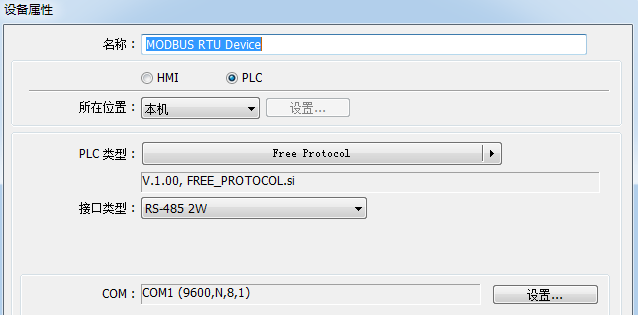

触摸屏设置如下：

PLC类型选择“FreeProtocal”自由通信协议，接口类型：RS-4852W，COM:COM1，波特率：9600，无校验、8个数据位、1个停止位。

3、程序代码

macro_commandmain()//主程序格式

charcommand[8],response[8]//定义字符数组，存放发送、接收数据

charreceive_len,read_data[2]

FILL(command[0],0,8)

//数据初始化，表示将command[0]开始的8个变量值赋值为0，

//即command[0]~command[7]值赋为0。

FILL(response[0],0,7)

//数据初始化，表示将response[0]开始的7个变量值赋值为0，

//即response[0]~response[6]值赋为0。

command[0]=0x01//站号

command[1]=0x04//功能码

command[2]=0x00//温度地址高字节

command[3]=0x01//温度地址低字节

command[4]=0x00//数据数量高字节

command[5]=0x01//数据数量低字节

command[6]=0x60//CRC

command[7]=0x0A//CRC

OUTPORT(command[0],"MODBUSRTUDevice",8)

//利用OUTPORT函数将数据帧发送出去，发送对象为"MODBUSRTUDevice"，即温度传感器。

//利用INPORT接收数据，存放在response数组中

INPORT(response[0],"MODBUSRTUDevice",8,receive_len)

LOBYTE(response[4],read_data[0])//取低字节

LOBYTE(response[3],read_data[1])//取低字节

SetData(read_data[0],"LocalHMI",LW,0,2)

//将读取的温度值，显示在触摸屏上，触摸屏地址为LW0

macro_command
