SIMATICS7-1200小型可编程控制器充分满足中小型自动化的系统需求。在研发过程中充分考虑了系统、控制器、人机界面和软件的无缝整合和高效协调的需求。SIMATICS7-1200系列的问世，标志着西门子在原有产品系列基础上拓展了产品版图，代表了未来小型可编程控制器的发展方向，西门子也将一如既往开拓创新，引领自动化潮流。
西门子S7-1200紧凑型PLC在当前的市场中有着广泛的应用，由于其性价比高，所以常被用作小型自动化控制设备的控制器，这也使得它经常与第三方的设备（扫描枪、打印机等设备进行通讯。因为没有第三方的设备，这里就以超级终端为例介绍自由口通讯。
1．控制系统原理
2.硬件需求
S7-1200PLC目前有3种类型的CPU：
1）S7-1211CCPU。
2）S7-1212CCPU。
3）S7-1214CCPU。
这三种类型的CPU都可以连接三个窗口通信模版。
3．软件需求
1)编程软件(6ES7822-0AA0-0YA0)
4．组态
我们通过下述的实际操作来介绍如何在中组态S7-1214C和超级终端通信。
波特率为：9600；
校验方式：无；
数据位为：8；
停止位：1；
硬件流控制：无；
等待时间：1ms
设置参数如下图：
此时确认一下“硬件识别号”为11。到这里我们就完成了硬件的组态，接下来需要编写串口通讯程序，在这里我们实现两个功能：
一、S7-1200发送数据给超级终端；
二、超级终端发送数据给S7-1200
对于第一个功能：S7-1200发送数据给超级终端，实际上是S7-1200是数据的发送方，超级终端是数据的接收方，对于S7-1200需要编写发送程序；而对于超级终端来说，只要打开超级终端程序，配置硬件接口参数与前面S7-1200的端口参数一致即可。
下面的步骤将具体介绍此功能实现的步骤：
①、在PLC中编写发送程序。在项目管理视图下双击“Device”下的程序块下的Main（OB1），打开OB1，在主程序中调用SEND_PTP功能块如下图所示：（注：SEND_PTP在指令库下的扩展指令中通讯指令下）
要对SEND_PTP赋值参数，首先需要创建SEND_PTP的背景数据块和发送缓冲数据块，双击“Devices”——“PLC_1”——“ProgramBlock”——“Addnewblock”，在弹出的窗口命名DB_S_PTP，选择DB块，在Type后选择“SEND_PTP(SFB113)”
插入背景DB后，再插入发送缓冲DB块，重复上面的步骤，只是在选择DB类型为“GlobalDB”，并去掉“Symbolicaccessonly”选项的勾（这样可以对该DB块进行直接地址访问），并取名该DB块为DB_SEND_BUFF。建好这两个DB块后，双击打开DB_SEND_BUFF预先定义好要发送的数据，如下图所示：
定义完发送缓冲区后，接下来就可以对SEND_PTP赋值参数，赋值参数后如下图：
在上面的编程块里需要注意的是，在指定发送缓冲区时。字符的开始地址是从第二个字节，而不是零字节开始，即是，原因是由于S7-1200对字符串的存放的格式造成的，S7-1200对字符串的前两个字节的定义第一字节是最大的字符长度，第二个字节是实际的字符长度。接下来才是存放实际字符。如下图：
上面就完成了程序的编写，对项目进行编译；右击PLC_1项目在弹出的菜单里选择“CompliesALL”选项，这样就对硬件与软件进行编译，如下图：
编译且没有错误后就可以下载程序到PLC中，同样右击PLC_1项目，在弹出的菜单选择“DownloadtoDevice”。
②、用串口交叉线连接S7-1200的串口与计算机的串口，打开计算机的超级终端程序，并设置硬件端口参数如下图：
③、打开OB1功能块在线监控程序，在变量监控表里强制为1，触发数据的发送，此时在超级终端就会接收到发送的数据，如下图：
对于第二个功能：超级终端发送数据给S7-1200，实际上是S7-1200是数据的接收方，超级终端是数据的发送方，对于S7-1200需要编写接收程序；而对于超级终端来说，只要打开超级终端程序，配置硬件接口参数与前面S7-1200的端口参数一致，在界面上输入发送内容即可。
下面的步骤将具体介绍此功能实现的步骤：
①、在PLC中编写发送程序。在项目管理视图下双击“Device”下的程序块下的Main（OB1），打开OB1，在主程序中调用RCV_PTP功能块如下图所示：（注：RCV_PTP在指令库下的扩展指令中通讯指令下）

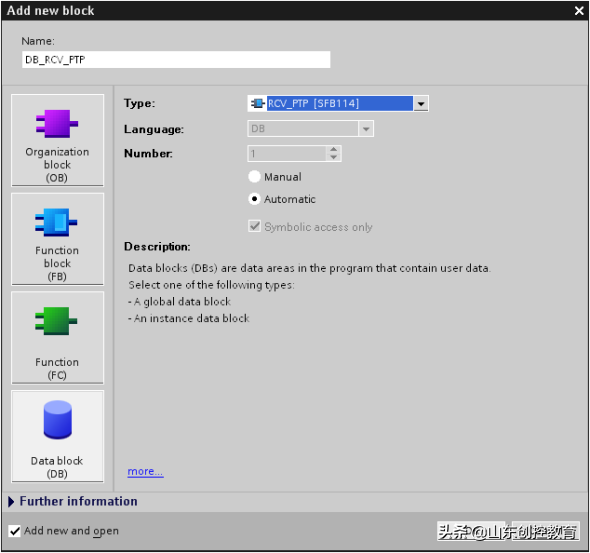

要对RCV_PTP赋值参数，首先需要创建RCV_PTP的背景数据块和发送缓冲数据块，双击“Devices”——“PLC_1”——“ProgramBlock”——“Addnewblock”，在弹出的窗口命名DB_RCV_PTP，选择DB块，在Type后选择“RCV_PTP(SFB114)”
插入背景DB后，再插入接收缓冲DB块，重复上面的步骤，只是在选择DB类型为“GlobalDB”，并去掉“Symbolicaccessonly”选项的勾（这样可以对该DB块进行直接地址访问），并取名该DB块为DB_RCV_BUFF。建好这两个DB块后，双击打开DB_RCV_BUFF定义接收缓冲区数据的类型，如下图所示：
定义完接收缓冲区后，接下来就可以对RCV_PTP赋值参数，赋值参数后如下图：
在上面的编程块里需要注意的是，在指定接收缓冲区时。字符的开始地址是从第二个字节，而不是零字节开始，即是，原因是由于S7-1200对字符串的存放的格式造成的，S7-1200对字符串的前两个字节的定义第一字节是最大的字符长度，第二个字节是实际的字符长度。接下来才是存放实际字符。如下图：
上面就完成了程序的编写，对项目进行编译；右击PLC_1项目在弹出的菜单里选择“CompliesALL”选项，这样就对硬件与软件进行编译，如下图：
编译且没有错误后就可以下载程序到PLC中，同样右击PLC_1项目，在弹出的菜单选择“DownloadtoDevice”。
②、用串口交叉线连接S7-1200的串口与计算机的串口，打开计算机的超级终端程序，并设置硬件端口参数如下图：
在桌面上新建文本文件，打开此文本文件在里面输入“gfdcba”，如下图：
③、打开变量监控表，强制，使能接收。然后，在超级终端里，选择菜单“Transfer”下的“STextfile”，在打开的窗口里找到桌面上的文本文件。
打开DB_RCV_BUFF数据块，在线查看接收到的数据，如下图：
通过上面的例子实现了简单的应用，在实际的应用过程中，需要按第三方设备的协议进行编写S7-1200的程序。
