【本次测试指令：位逻辑】

1、位逻辑介绍

位逻辑顾名思义，就是bit所能用的指令，对应的变量数据类型是布尔型（BOOL），主要包含常开，常闭，即时常开，即时常闭，取反，上升沿，下降沿，输出线圈，即时输出，置位，复位，置位优先，复位优先，空操作。

2、指令测试

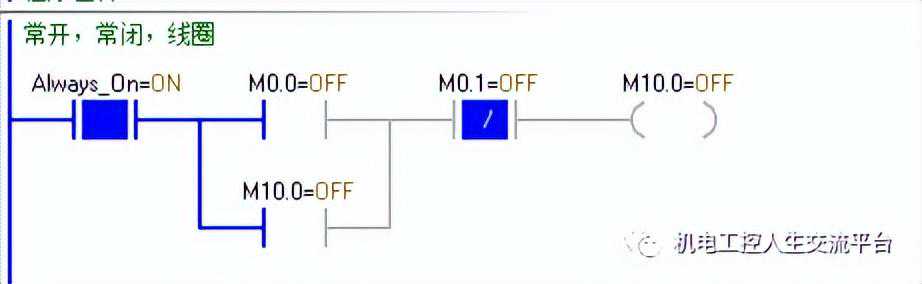

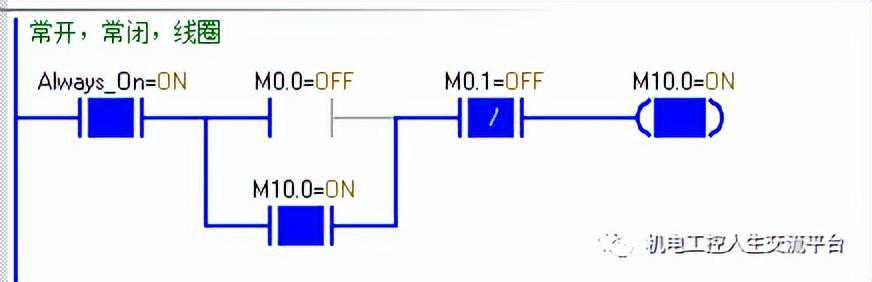

（1）测试常开、常闭、线圈

必须是一个瞬动按钮；如电气图的符号

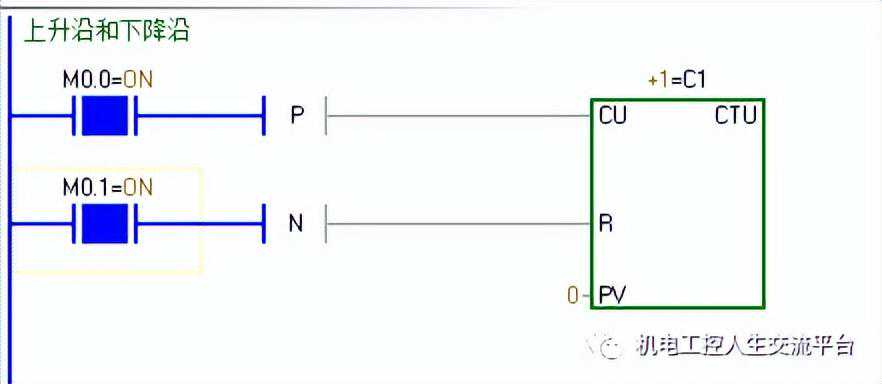

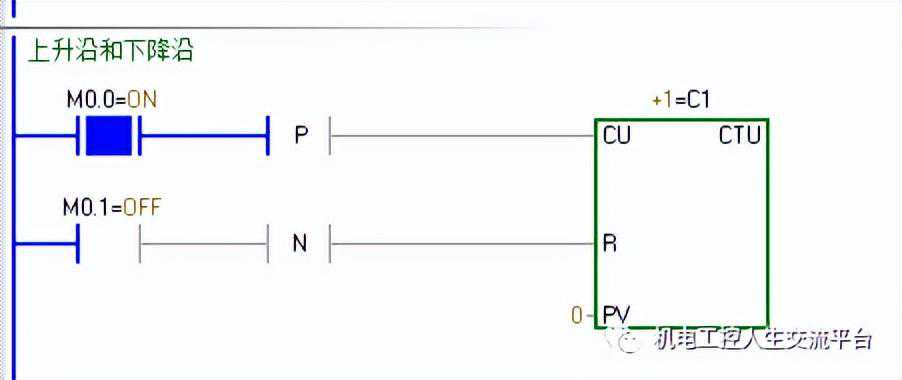

（2）上升沿和下降沿测试

正跳变触点指令（上升沿）允许能量在每次断开到接通转换后流动一个扫描周期。

负跳变触点指令（下降沿）允许能量在每次接通到断开转换后流动一个扫描周期。

上升沿时，计数器才会自动加1，

下降沿时，计数器才会复位为0.

可以看出，接通后，系统只加1，不会一直加。

为接通（上升沿），计数器并没有复位。

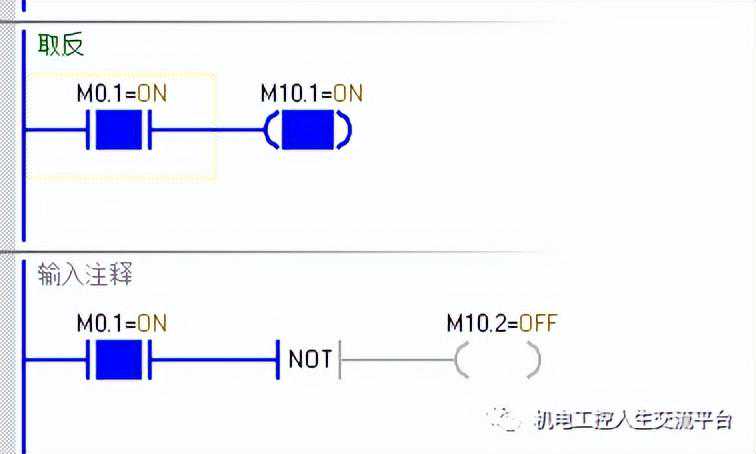

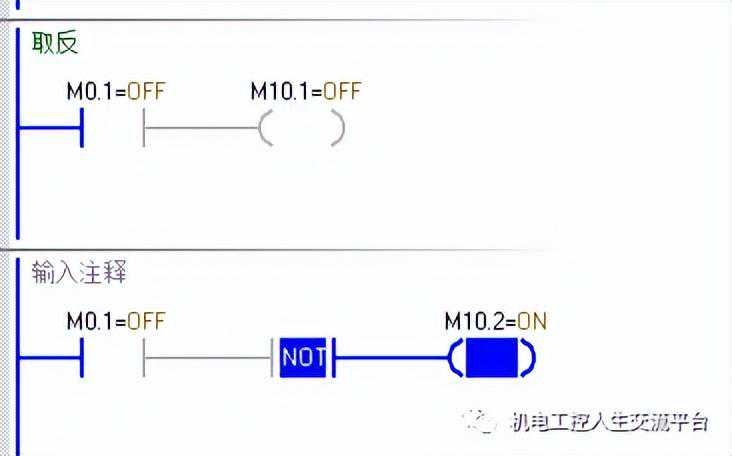

（3）取反

可以看到接通时，线圈得电,失电。

断开时，得电，失电。

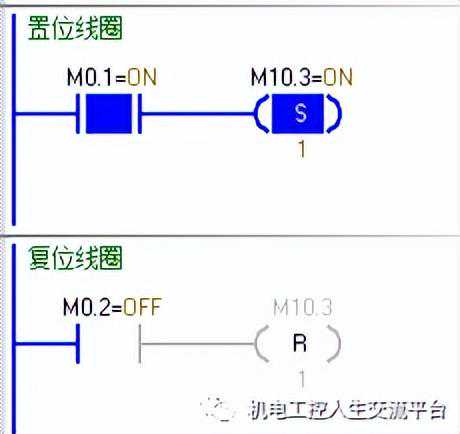

（4）复位和置位线圈

当接通时，系统扫描1周期，线圈置位，此时，断开，线圈依旧得电。

当接通时，线圈才失电。
