本文描述了WinCC如何与三菱Q系列PLC进行以太网通讯，主要介绍了CPU自带以太网口和扩展以太网模块两种情况以及分别使用TCP、UDP两种协议进行通讯组态步骤及其注意事项。

WinCC从版本开始增加了三菱以太网驱动程序，支持和三菱FX3U、Q系列PLC进行以太网通讯。本文档主要介绍了WinCC和三菱QPLC以太网通讯的组态步骤。

测试环境：

上位机软件：
PLC开发软件：GXWorks2
通讯电缆：直连网线

本文档使用的自带以太网口的三菱QCPU为Q04UDEHCPU，如下图：

PLC侧设置

通过UDP协议进行通讯

新建项目，选择相应的PLC型号：

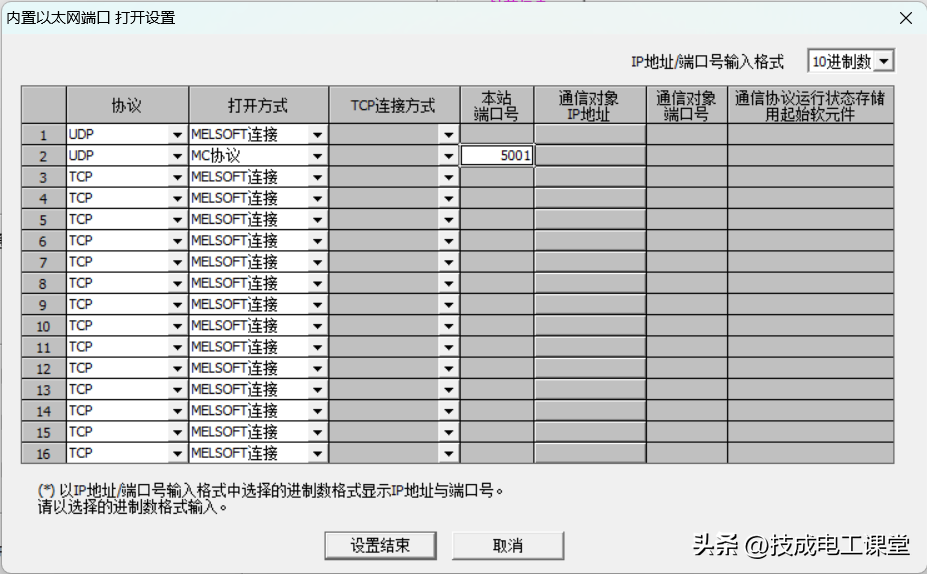

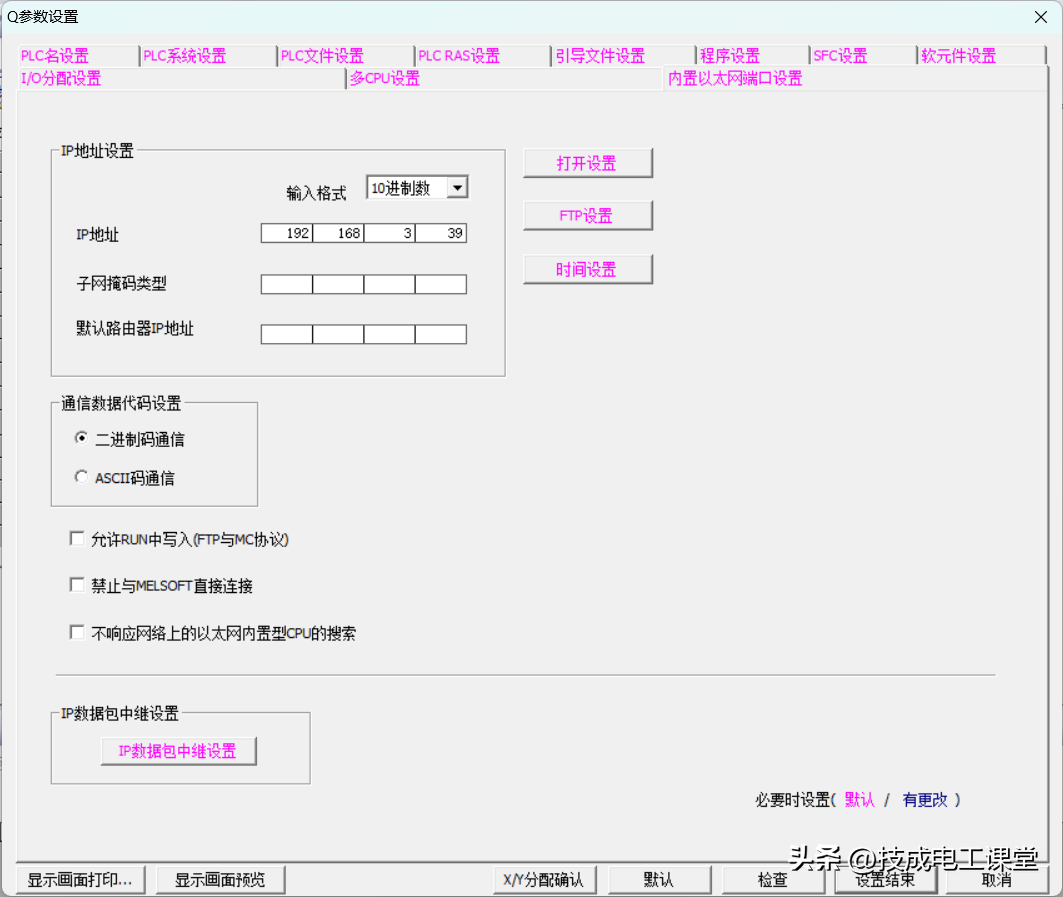

选择“PLC参数-内置以太网参数”：

Wincc侧设置

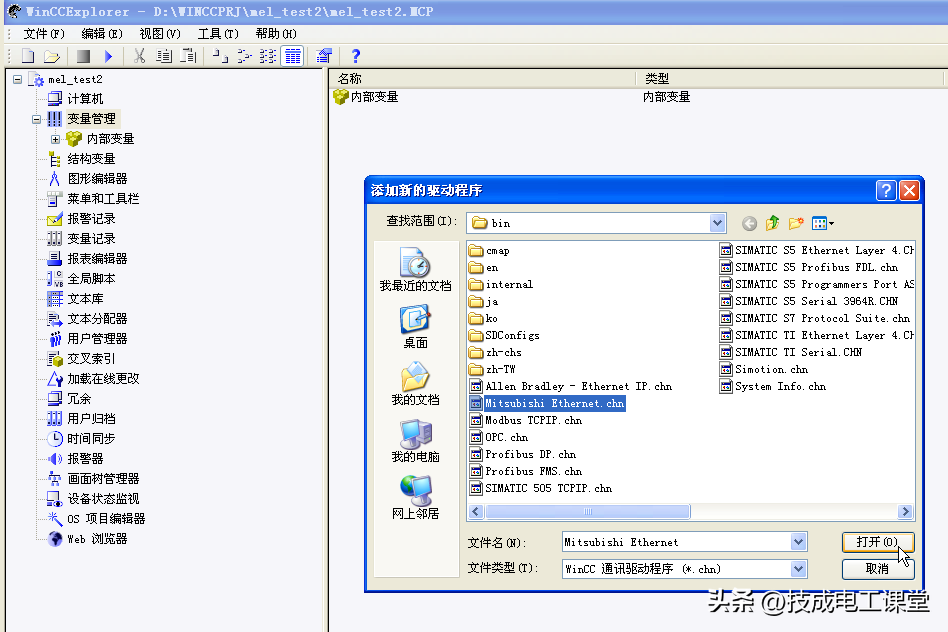

在WinCC项加载驱动“MitsubishiEthernet”：

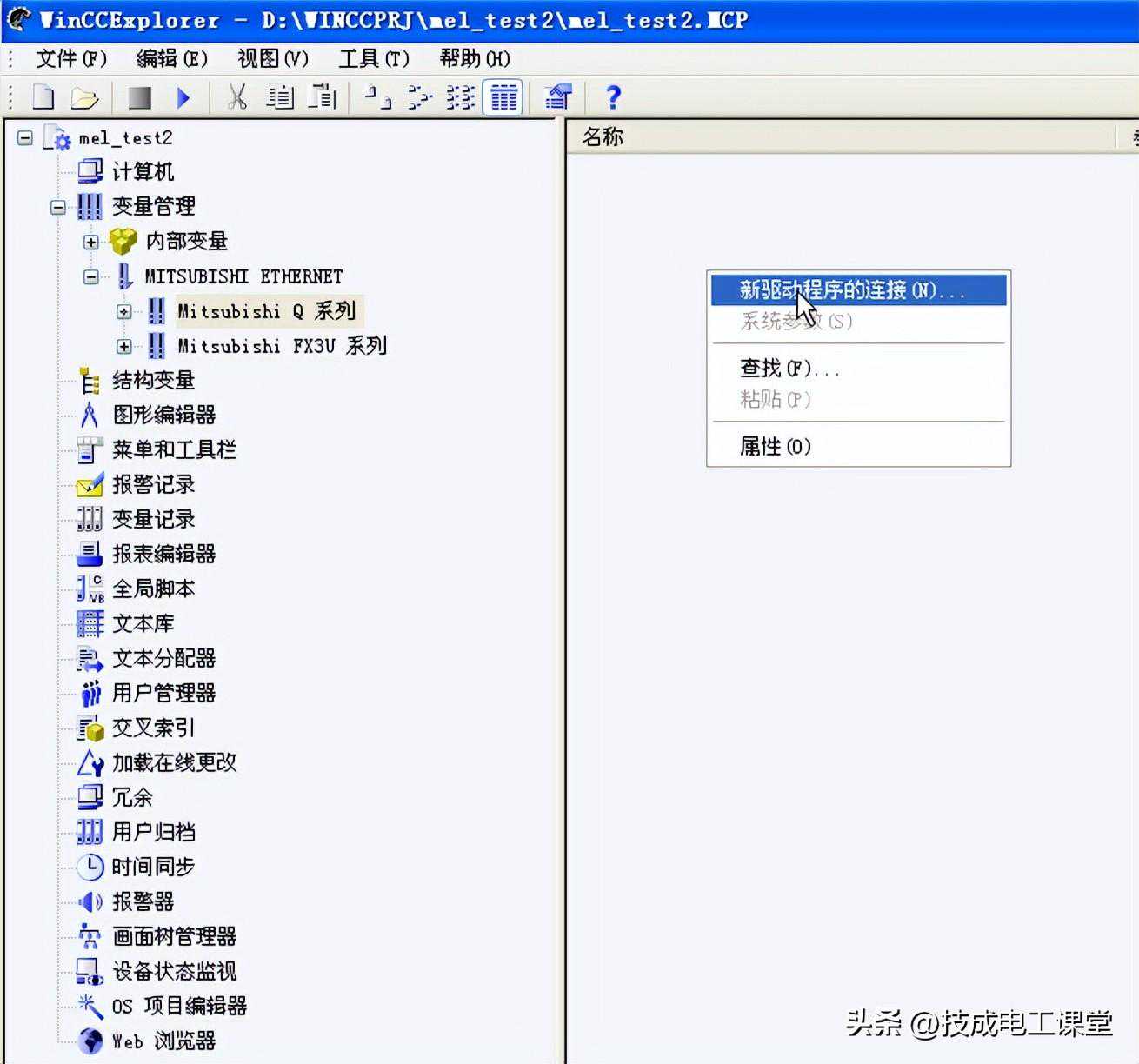

在MitsubishiQ系列下创建新的连接：

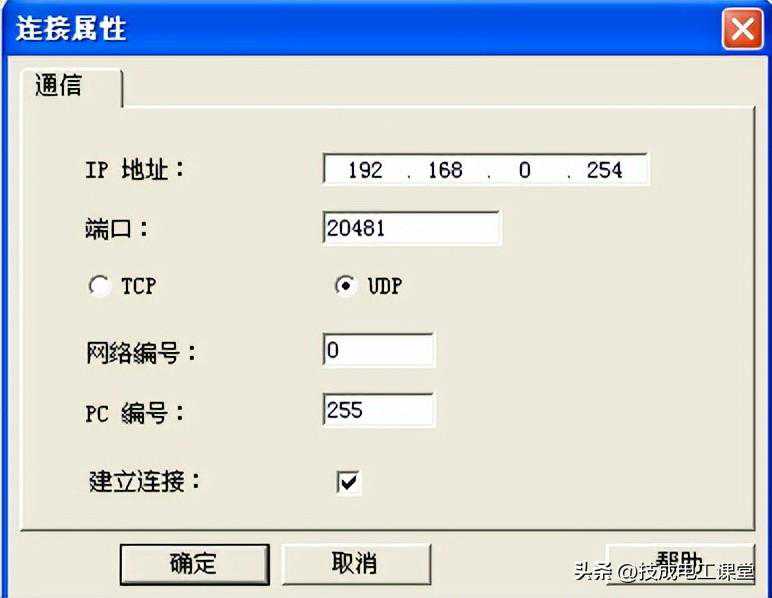

设置连接参数：

注意，端口号为PLC的通讯端口（十进制），网络编号和PC编号默认即可。

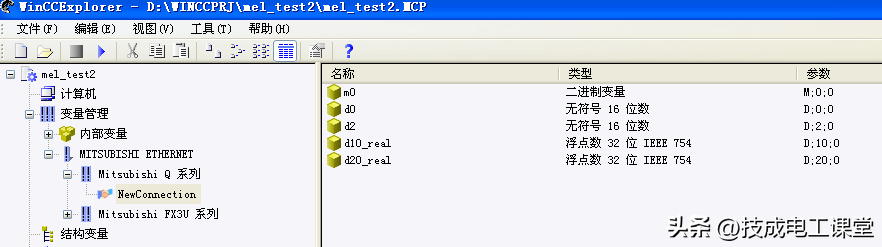

在连接下创建变量：

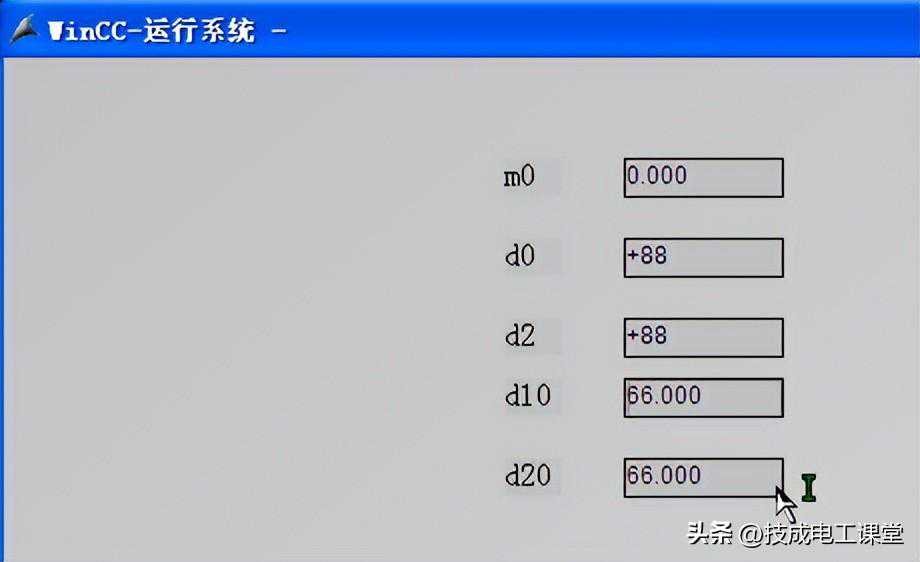

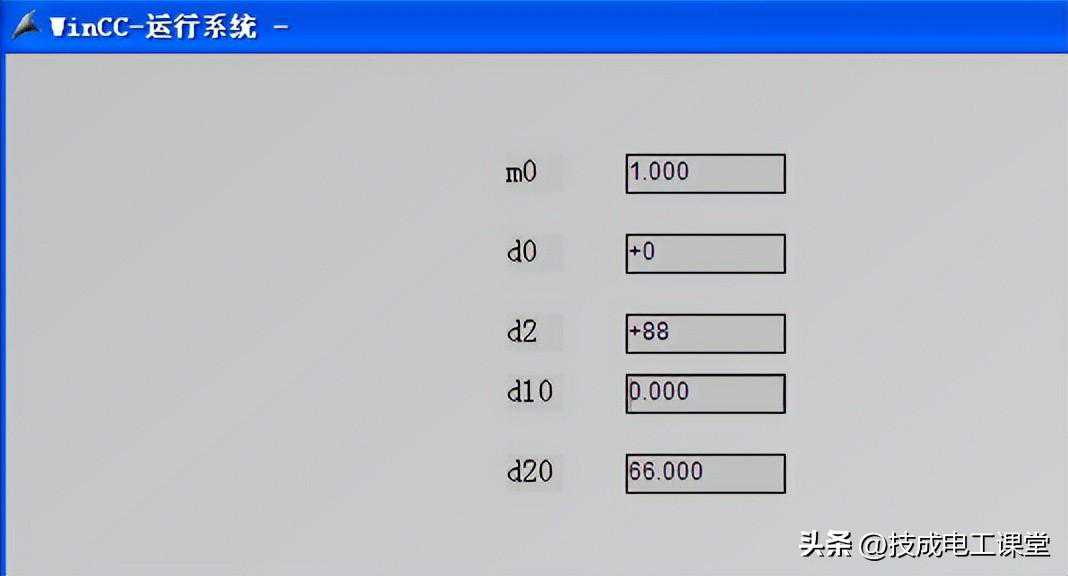

3.2.3运行结果

通过TCP协议通讯
设置PLC内置以太网端口参数如下：

下载PLC参数即可

WinCC连接参数，选择“TCP”：
