说明

使用SFB104“IP_CONF”，可以在程序中配置CPU的集成PROFINET接口，最初的组态将被STEP7程序覆盖。可以配置接口的如下参数：

IP参数:IP地址,子网掩码和网关地址

PROFINETIO设备名

带集成PROFINET接口的S7-300CPU,IM154-8CPU和IM151-8PN/DPCPU从版本开始支持SFB14"IP_CONF"功能。带集成PROFINET接口的S7-400CPU从版本开始支持SFB104"IP_CONF"功能。

实现步骤

在硬件组态中明确指定使用不同的方法配置IP参数而不是通过硬件组态，如图1，图2。

图01

图02

如图3，下载硬件组态后，如果是第一次下载或者是恢复了出厂设置，PLCIP地址为“0.0.0.0”设备名称为空；如果之前分配过IP地址和设备名，则保持之前的参数。

图03

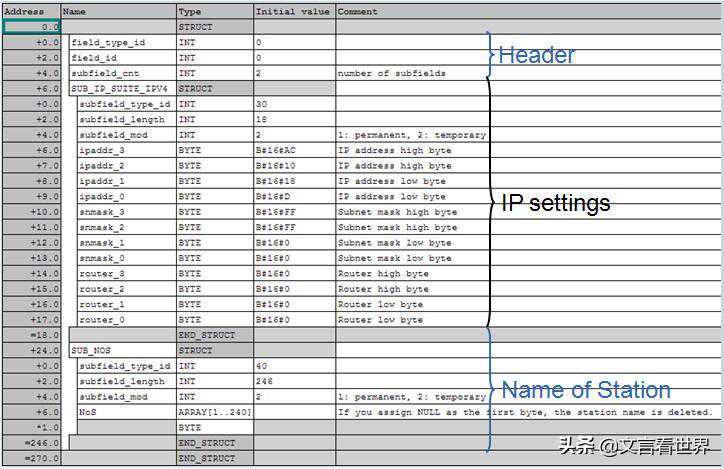

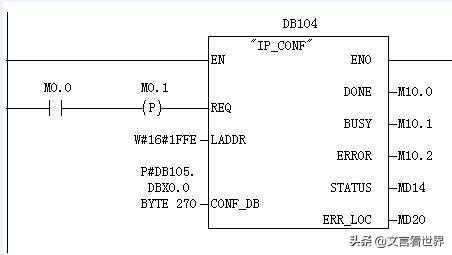

在程序中，调用SFB104“IP_CONF”，在“CONF_DB”指定的数据块中构建信息，数据块的具体格式见图5，本例中手动创建DB105作为“CONF_DB”。

图04

(88KB)

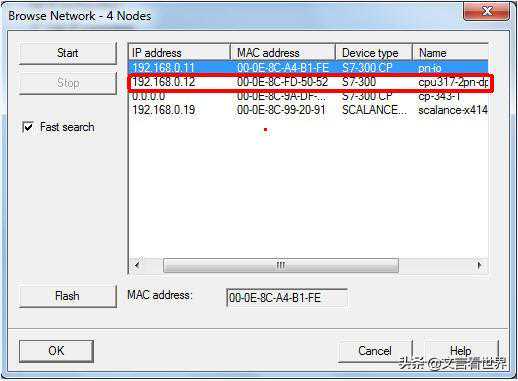

图05当激活“REQ”后，新的参数开始传输，完成传送后新的参数生效。本例中IP地址“192.168.0.12”，设备名称“cpu317-2pn-dp”。

图06

图07

注意：

IP地址和设备名称也可以单独修改，在数据块的“Header”部分“subfield_unt”可以指定子域的个数。

“CONF_DB”指定数据块的详细格式和含义，请按F1参考帮助。

设备名称有严格的字符限制，具体要求请一定参考帮助。比如，不能使用大写字母；不要使用除“-”以外的符号，比如括号，斜杠等；否则会有DWC0809400的报错信息。

DB块中设备名称构建完成后，必须在下一个字节以数字“0”作为结束的标志，本例中：。

数据块中的参数“subfield_mod”，“1”数据断电保持；“2”无保持。如果设置为“2”，则断电后IP地址恢复为“0.0.0.0”，设备名称恢复为空。

本例程仅作为使用参考，不能直接用于工程！
