一、准备工作

1、使用S7-200时，需要准备的硬件有PLCS7-200，如CPU224XP，如下图：

2、编程电缆PC/PPI电缆

网上购买的USBPC/PPI电缆

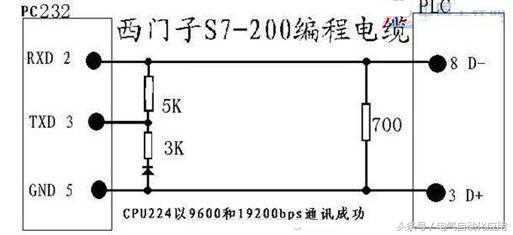

也可以按网上找到的电路图自己制作的编程电缆：

3、按钮、指示灯、继电器

二、接线

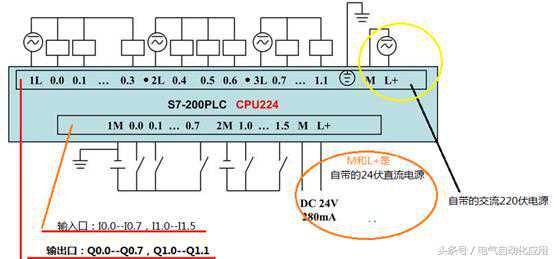

S7-200244XP的接线图如下：

1、连接按钮

直流24伏的正电源L+接按钮的一端，按钮的另一端接，直流24伏的地M接1M。

2、连接指示灯

交流220伏M接指示灯的一端，指示灯的另一端接，交流220伏的另一端L+接1L。

3、继电器的连接与指示灯的连接类似，注意继电器的线圈是220伏交流还是24伏直流分别接到不同的电源上。

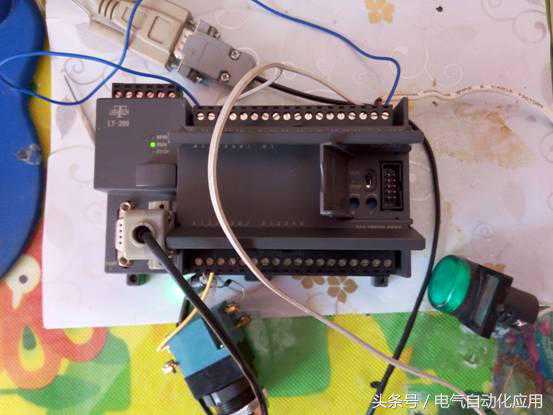

4、实物接线如下图：

三、编写程序

在微机桌面点图标

启动程序SETP7-Micro/Win。

1、新建项目

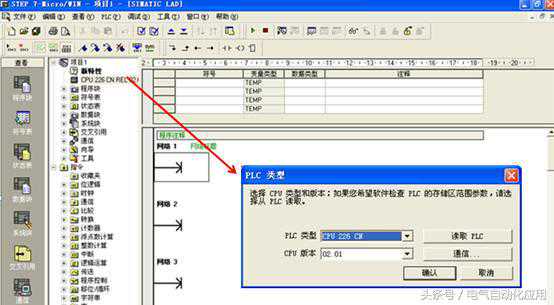

2、选择cpu类型

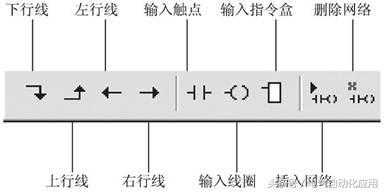

3、利用下面工具条在梯形图程序框中输入程序如下图：

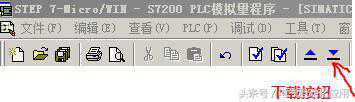

下载程序到PLC中并运行结果

把数据线DB9的一端插到PLC的1口或2口上，另一端插到微机的USB口上，双击浏览条上的通讯图标，如下图：

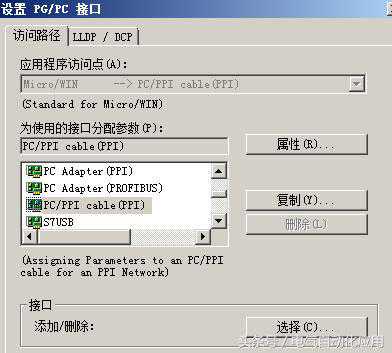

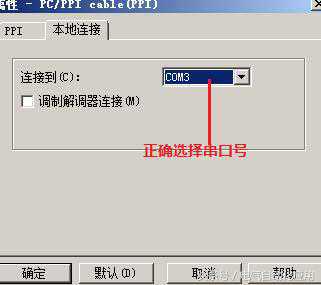

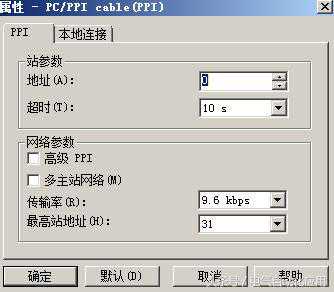

在“本地连接”选项卡下，选择好串口号（comX）。

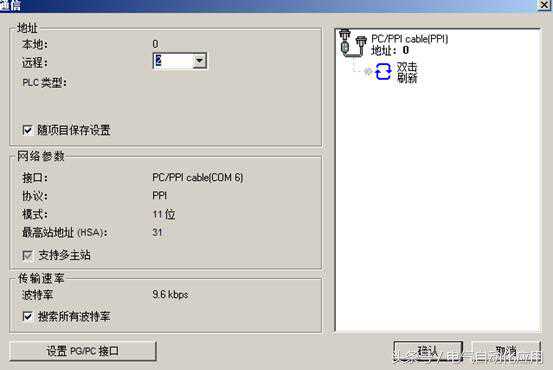

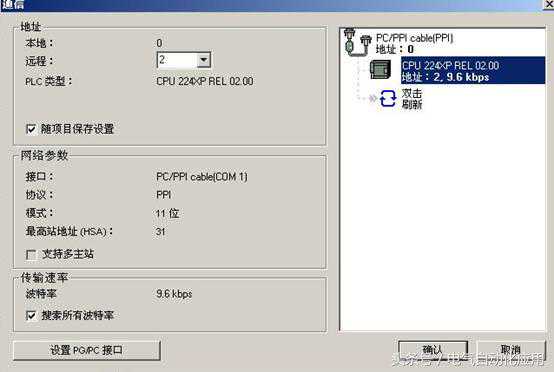

如果出现下图，在“双击刷新”的上面显示CPU及地址字样，那就说明通讯正常了。如果通讯不上的话可能有很多可能,以前的文章我们介绍过,可以去翻看.

在运行状态（开关拨到RUN）下，手按动按钮，指示灯亮，说明程序正常，如下图所示。
