这几天一个电气工程师朋友是做空调控制系统方面的，公司最近安排一个蓄热采暖控制系统项目给他，项目，下面不仅有很多PLC还有很多仪表，需要做到局域网内上位机组态SCADA，变量高达3万个。联系到了我，让我出个解决方案。

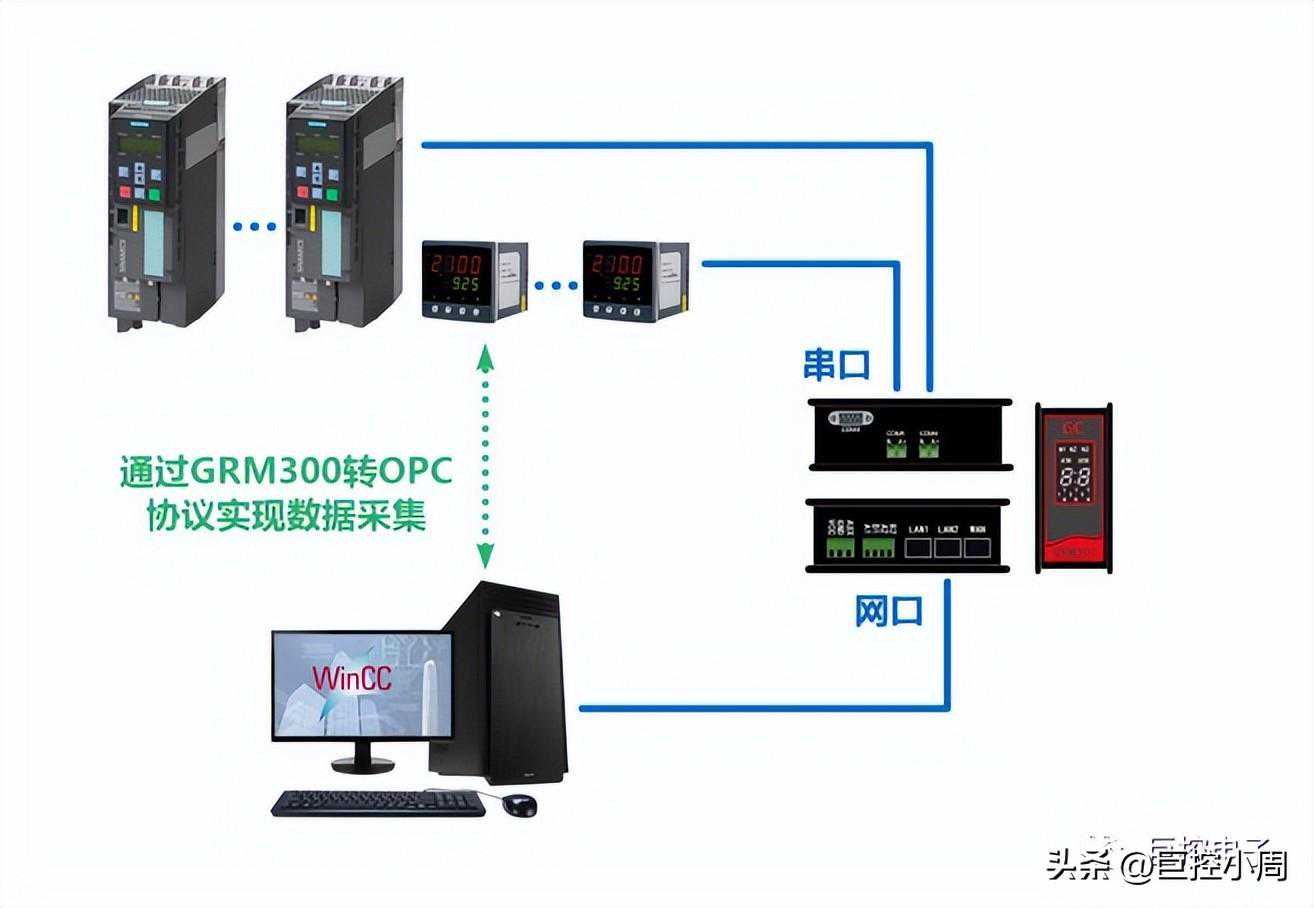

上位机WINCC需要采集多个变频器和仪表数据应用难点：上位机不支持MODBUS，采集速度慢，距离长，设备多，现场干扰大巨控方案：使用GRM300系列网关，最多5个隔离串口并行采集变频器和仪表网关网口直接接WINCC，直接转成OPCSERVER协议，WINCC即可获取数据

使用WINCC本地连接GRM300

GRM300工程下载完成，并使用GrmOpcMgr对监控端配置并刷新后，就可以使用任何支持OPC协议的组态软件实现监控，下面以查看GRM300变量“环境温度”值为例，简单说明如何使用WINCC通过OPC链接GRM300。本节使用的WINCC版本是

1.1新建组态工程

请按WINCC使用手册新建组态工程。

注意，某些版本的WINCCOPC驱动对中文支持有问题，比如：,博图V15的wincc，设备名字和变量名都不能是中文。

1.2添加OPC设备

在WICCExplorer中添加新的驱动程序

如下对话框中，选择驱动协议为“OPC”即可

1.3添加设备变量

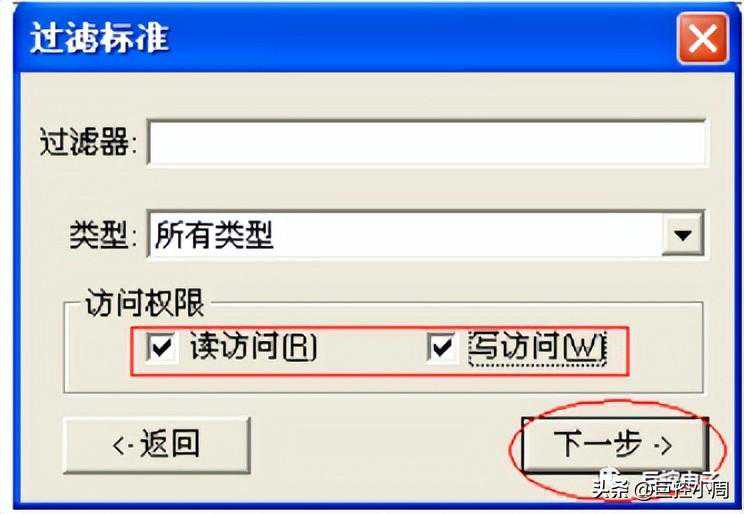

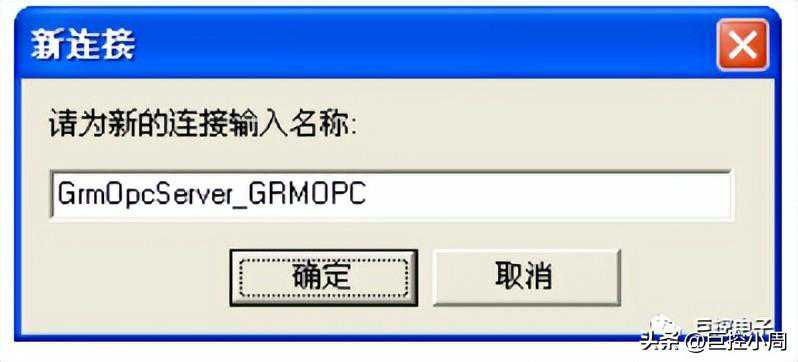

在下图新连接对话框中，点“确定”即可

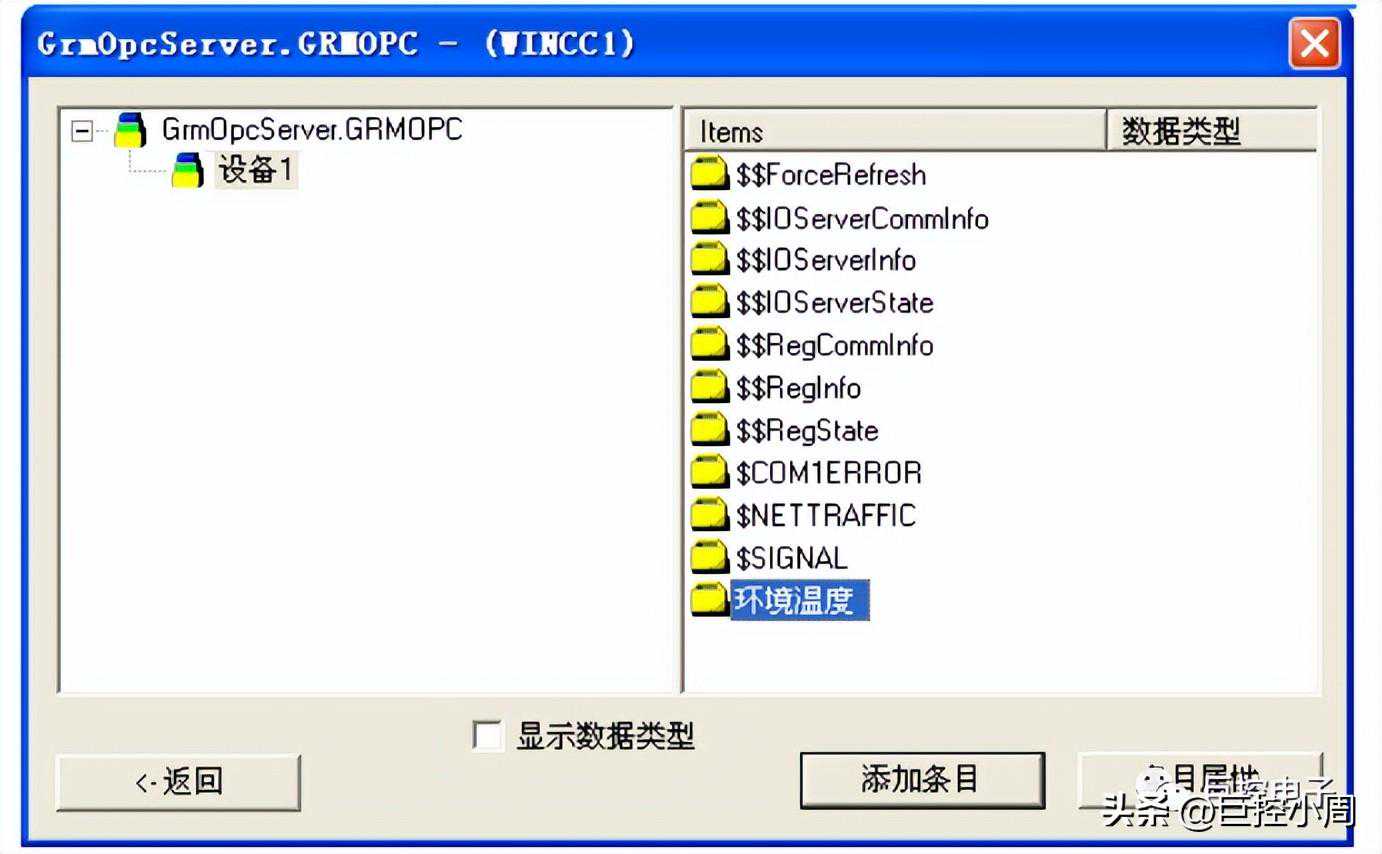

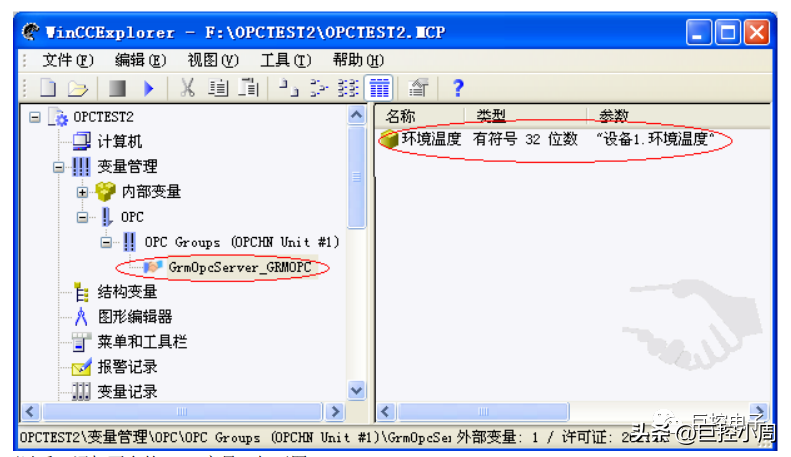

配置完毕后，可以看到已经添加了一个OPC设备，并建立好了一个名为“环境温度”的变量

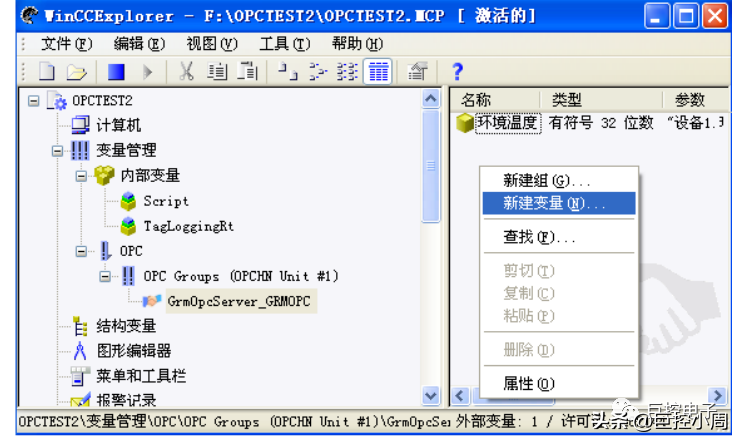

可以手工添加更多的OPC变量，如下图：

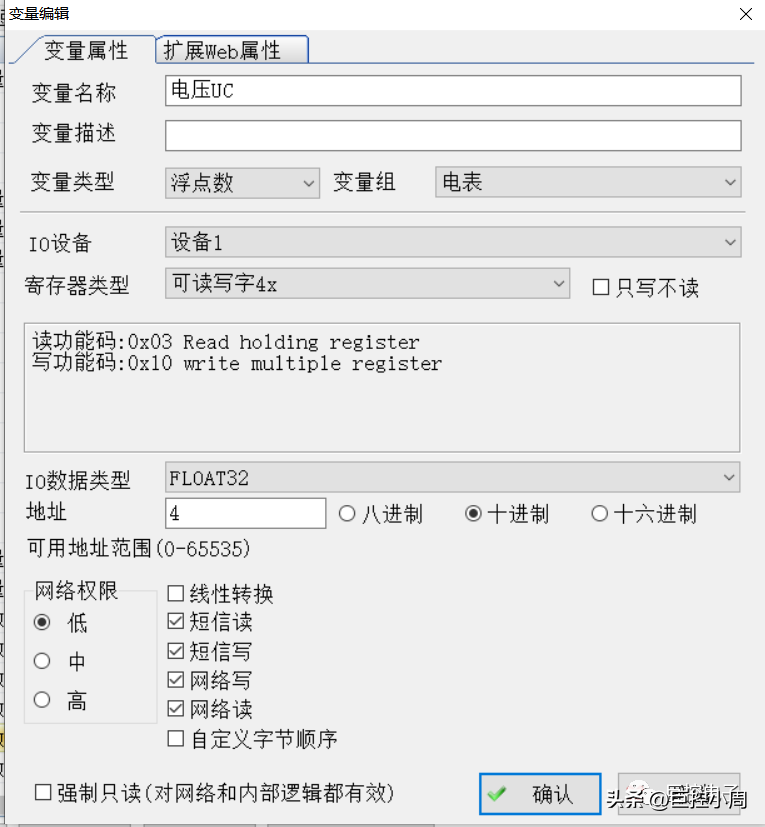

变量属性中数据类型和GRM300中一致。GRM设备变量中整数类型对应WINCC有符号32位数，开关量类型对应WINCC中二进制变量，浮点数类型对应WINCC浮点数32位IEEE754

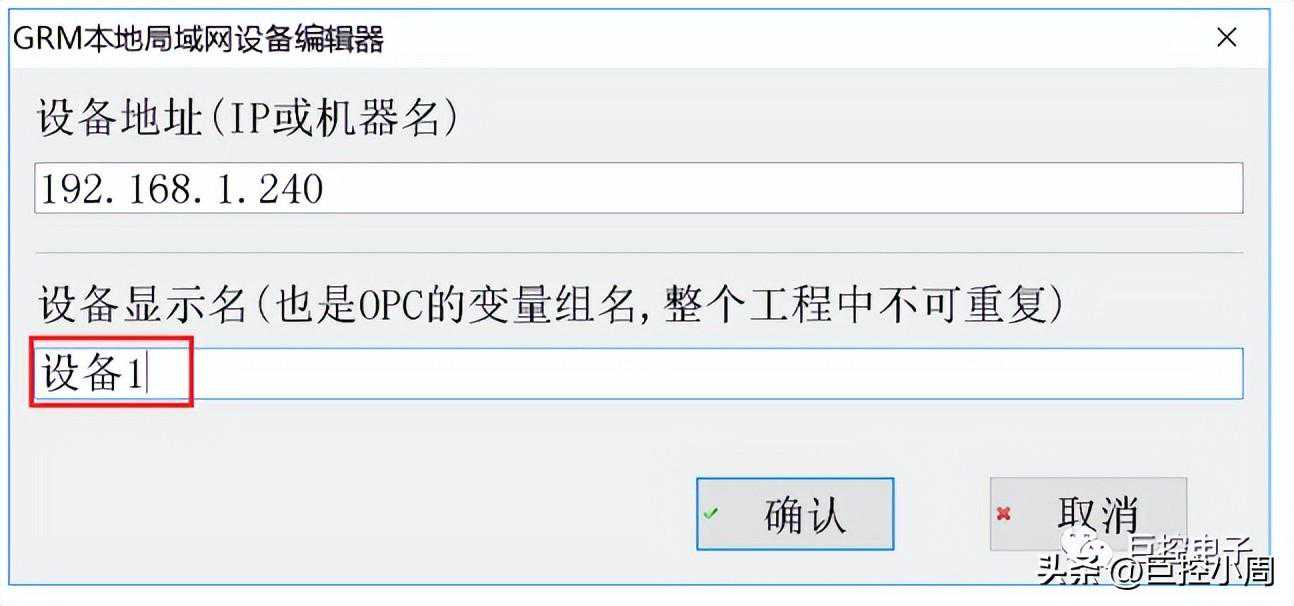

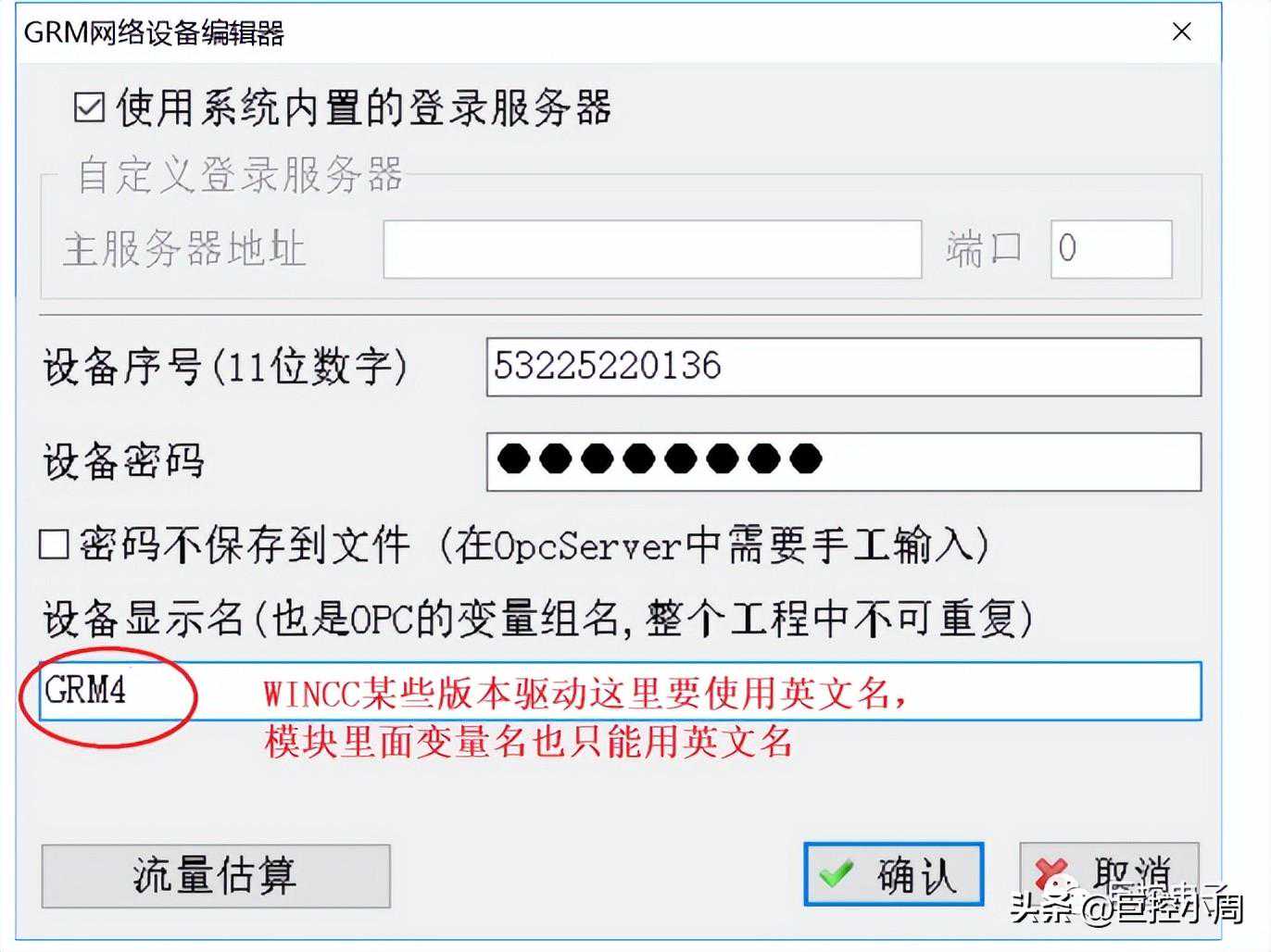

条目地址需要手工输入，格式为设备显示名.GRM300工程中的变量名上面输入的条目地址是设备1.开关量1，其中：设备1是在GrmOpcMgr程序中添加GRM设备时，设置的设备显示名。

开关量1是在GRMDev5中对应GRM300工程中的变量名称

1.4监视变量值

在WINCC画面中新建一个“输入输出域”元件，配置如下图所示

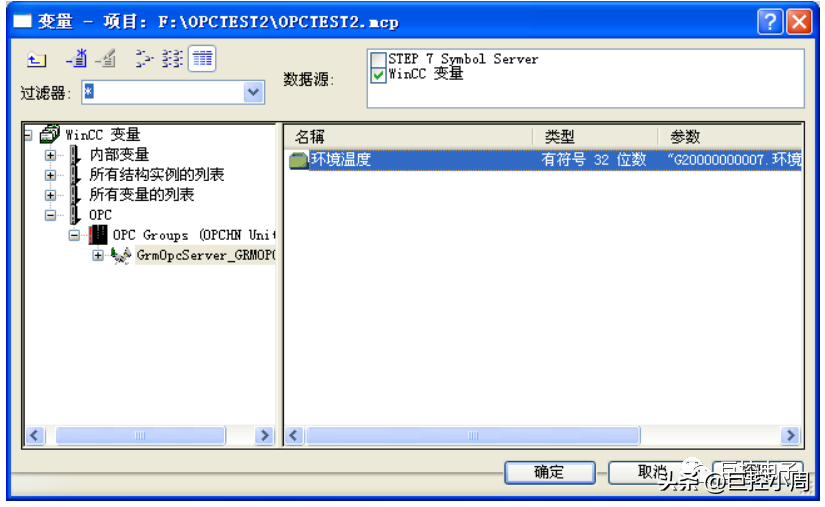

变量选择刚才我们建立的“环境温度”即可

然后启动运行系统，看到如下图所示的“环境温度”值

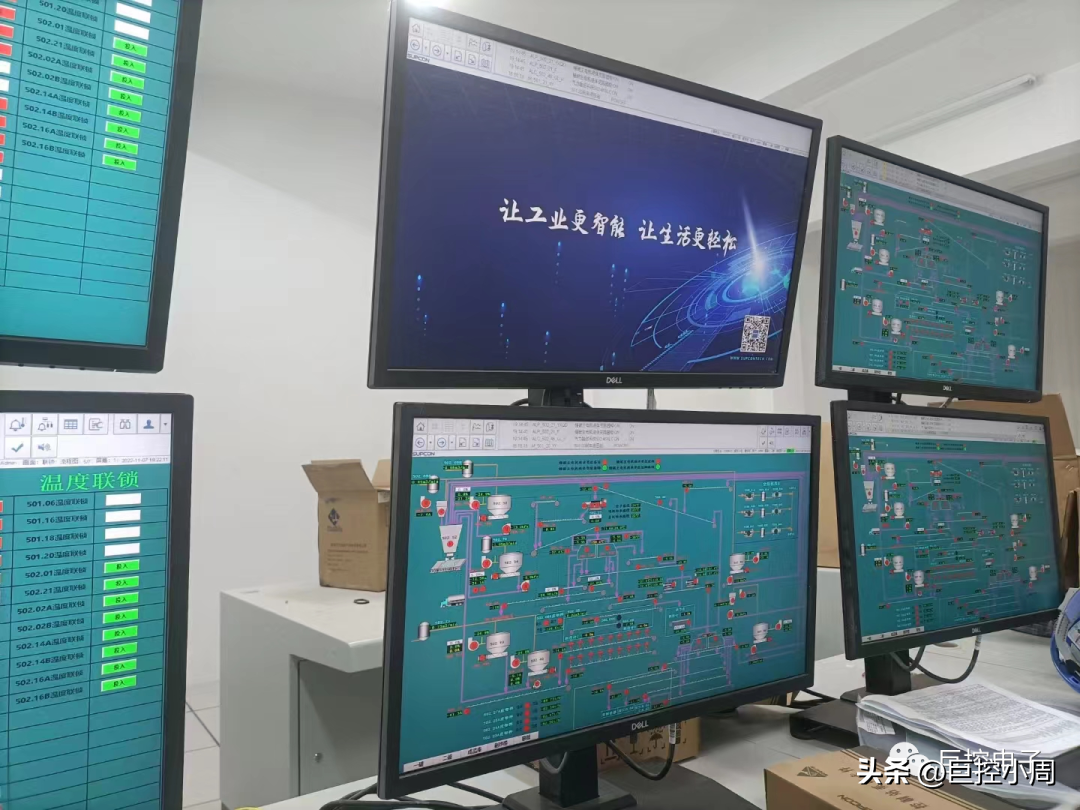

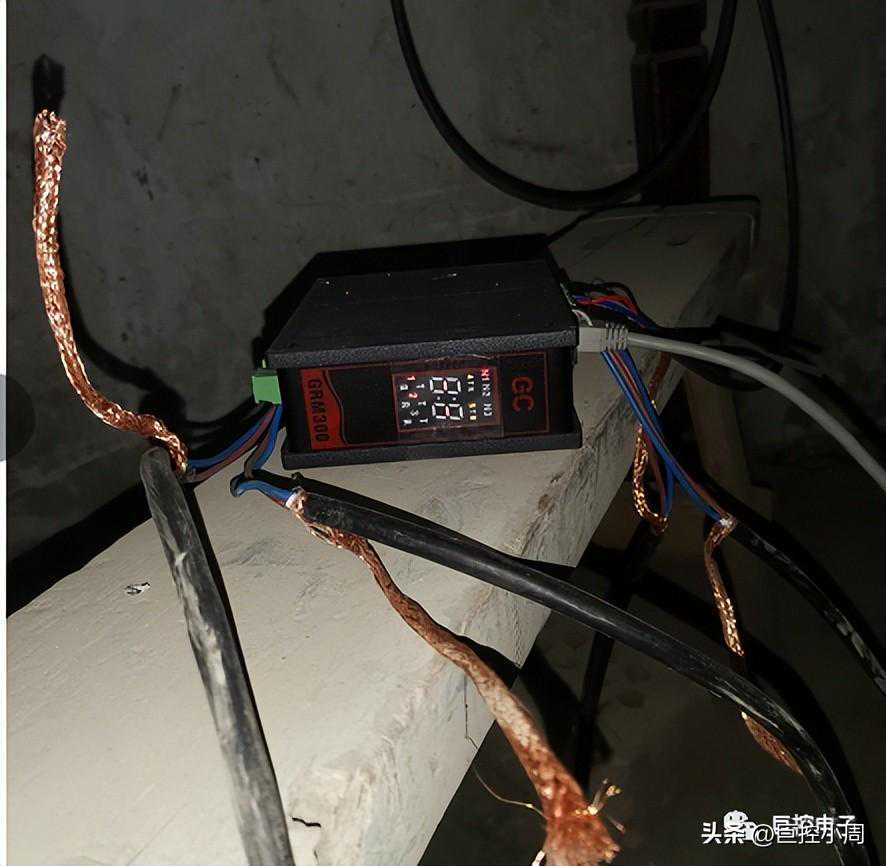

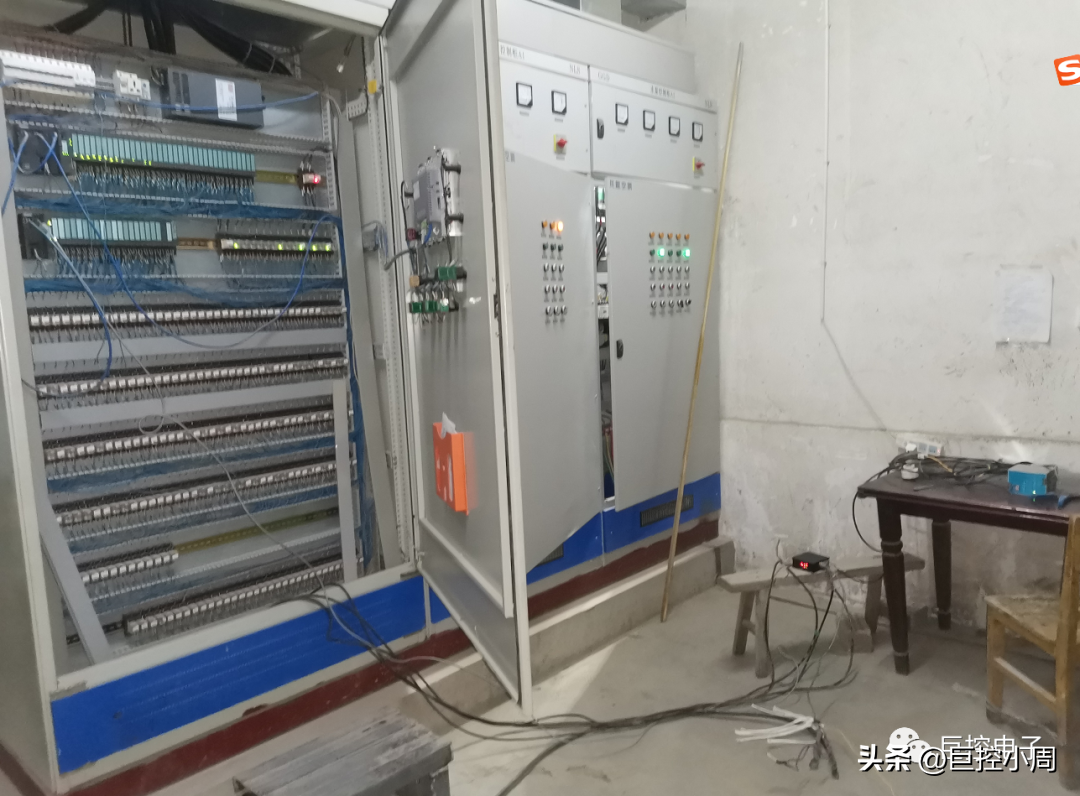

现场实物图片：
