三菱PLC目前主要有5大系列：F系列、iQ-F系列、L系列、Q系列、iQ-R系列。
这些系列可以根据其适应的系统规模进一步分为小型机、中型机和大型机。
具体如图所示：
每个系列都有其独特的特点，本文将主要介绍F系列和iQ-F系列。
首先，我们来看看F系列PLC。F系列属于一体式PLC，常用于单机控制。目前主流的主机系列包括FX3U系列PLC和FX3GA系列PLC。需要指出的是，FX1、FX2、FX0N、FX0S等型号均已停产。

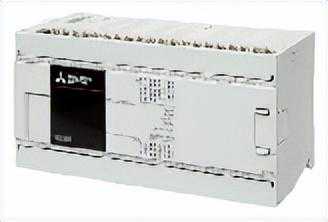

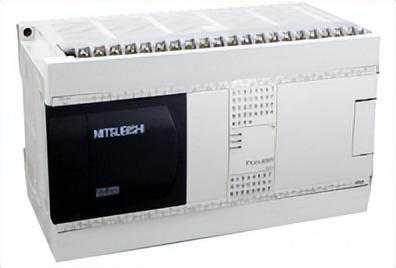

FX3U系列PLCFX3U系列PLC是F系列中的一种，它支持高速处理、CC-Link通讯、网络通讯、模拟量控制及定位系统。根据现场需求，我们可以利用它的拓展性和灵活性，扩大控制系统的应用范围。
产品特点：
控制规模：16~256点(使用CC-Link远程I/O时为384点）；
运算速率：基本指令0.065μs/指令，高速指令0.642μs/指令；
程序容量：64000步。
FX3GA系列PLC是F系列中的另一种，它是一款紧凑型PLC，具备了FX3系列的基本功能。通过强化后的内置功能与灵活的扩展性，它在各个领域中有广泛的应用。
产品特点：
控制规模：14~128点(使用CC-Link远程I/O时为256点）；
运算速率：基本指令0.21μs/指令，高速指令0.5μs/指令；
程序容量：32000步。
接下来，让我们详细介绍一下iQ-F系列PLC。iQ-F系列PLC作为新一代PLC体系，充实了内置功能，实现了系统总线的高速化，是支持多种网络的新一代可编程控制器。它可以从单机使用到涵盖网络的系统提案，强而有力地支持客户对“制造业先锋产品”的需求。

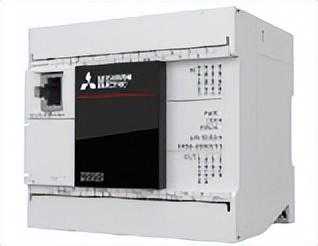

FX5S主机单元我们先来看看FX5S主机单元。作为iQ-F系列中的经济型，FX5S主机单元是一款紧凑型CPU模块，内置以太网端口。它不仅使用简单，而且具备较高的基本性能和性价比。
产品特点：
控制规模:I/O点数最大为80点；
运算速率：84ns(LD、MOV指令)；
程序容量:48000步；
可支持四轴定位。

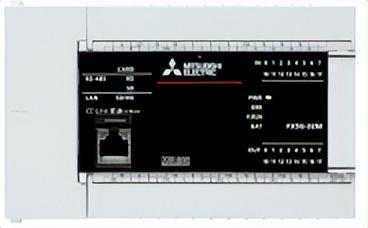

接下来是FX5UJ主机单元，这款产品以优异的性价比脱颖而出。作为标准配置，FX5UJ配备了SD储存卡槽、内置USB(Mini-B)连接器以及内置以太网接口。它不仅具备定位和高速计数器等内置功能、而且集强大功能和实用性于一身。
产品特点：
控制规模：256点；
运算速率：34ns(LD、MOV指令)；
程序容量：480000步；
FX5U主机单元内置了模拟量、通信、高速输入输出IO，并且可以通过多模块组合轻松拓展系统。通过采用高速系统总线，即使在使用功能模块时，也能最大限度发挥扩展机器的能力。
产品特点：
控制规模：512点；
运算速率：34ns(LD、MOV指令)；
程序容量：64000步/128000步；
以上，是中小型系统下常用的三菱PLC的介绍。在选择合适的产品时，我们需要仔细比较各种产品的特点和应用场景，以及模块选用的差异。最终，根据综合考虑，选择最适合我们需求的PLC主机单元。
接下来，我们将展示常用的拓展模块，这些模块需要与主机单元配合使用才能实现相应的功能。
三菱F系列常用拓展模块集合
I/O拓展模块
FX2N-8EX输入模块
FX2N-16EX输入模块
FX2N-8EYR继电器输出模块
FX2N-8EYT晶体管输出模块
FX2N-16EYR继电器输出模块
模拟量模块
FX2N-8AD
FX3U-4AD
FX3U-4DA
定位模块
FX3U-1PG
通讯单元：
FX3U-ENET-L
通讯用适配器
FX3U-232ADP-MB
FX3U-485ADP-MB
FX3U-ENET-ADP
功能拓展板
FX3U-232-BD
FX3U-422-BD
FX3U-485-BD
FX3U-USB-BD
FX3U-CNV-BD
电池

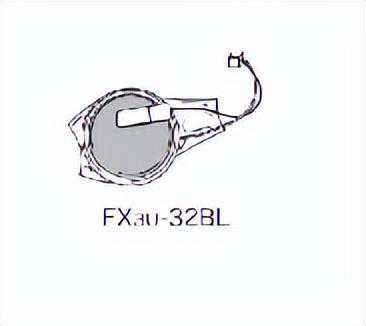

FX3U-32BL
iQ-F系列常用拓展模块集合

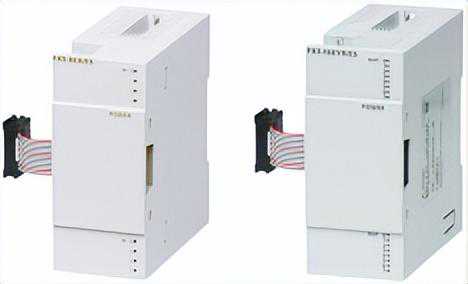

输入输出模块

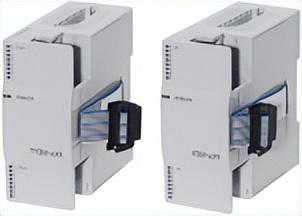

FX5-8EX/ES
FX5-16EX/ES
FX5-8EYR/ES
FX5-8EYT/ES
FX5-16EYR/ES
FX5-16EYT/ES

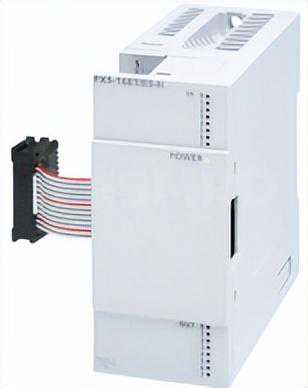

高速脉冲输入输出模块
FX5-16ET/ES-H
FX5-16ET/ESS-H

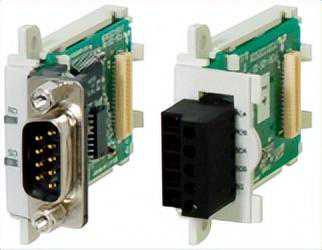

通讯拓展板/适配器
FX5-232-BD
FX5-485-BD

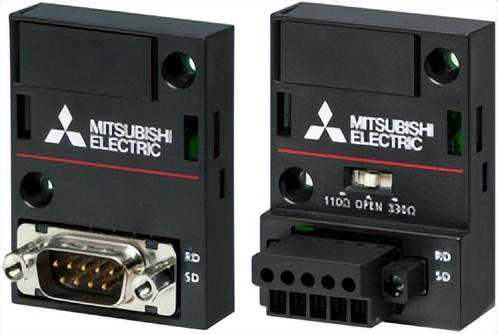

FX5-232ADP
FX5-485ADP
模拟量模块

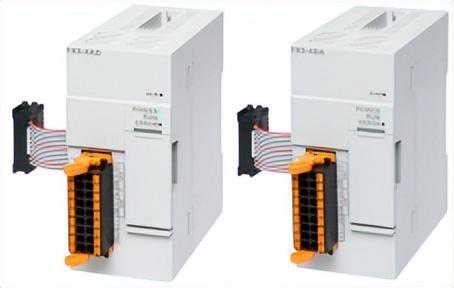

FX5-4AD
FX5-4DA
FX5-8AD
定位模块
FX5-40SSC-S
FX5-80SSC-S

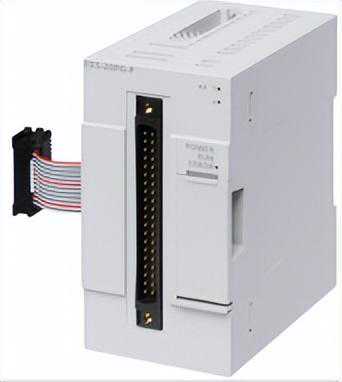

FX5-20PG-P
FX5-20PG-D
特殊通讯模块

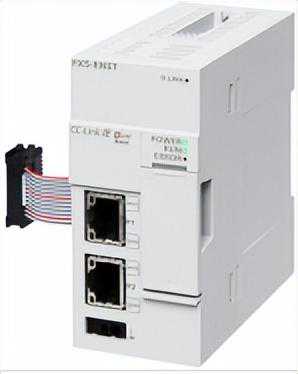

FX5-ENET
FX5-ENET/IP
FX5-CCL-MS
