本文中介绍的西门子PLC安装接线详解，包含PLC型号有：Smart200、S7-300，S7-1200，S7-1500等。

西门子200模块常用PLC接线图

CPUSR20+EMDR32

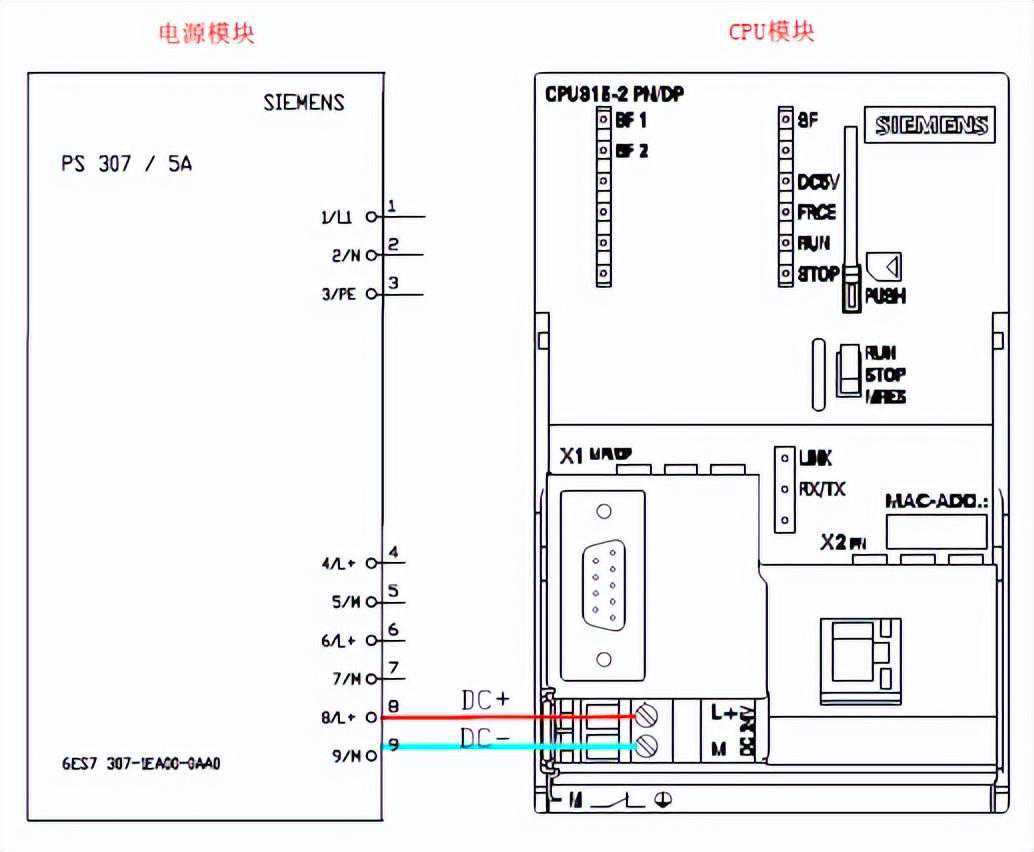

西门子S7-300常用模块接线图

CPU315+PS307（电源模块）+SM321（DI模块）+SM322（DO模块）

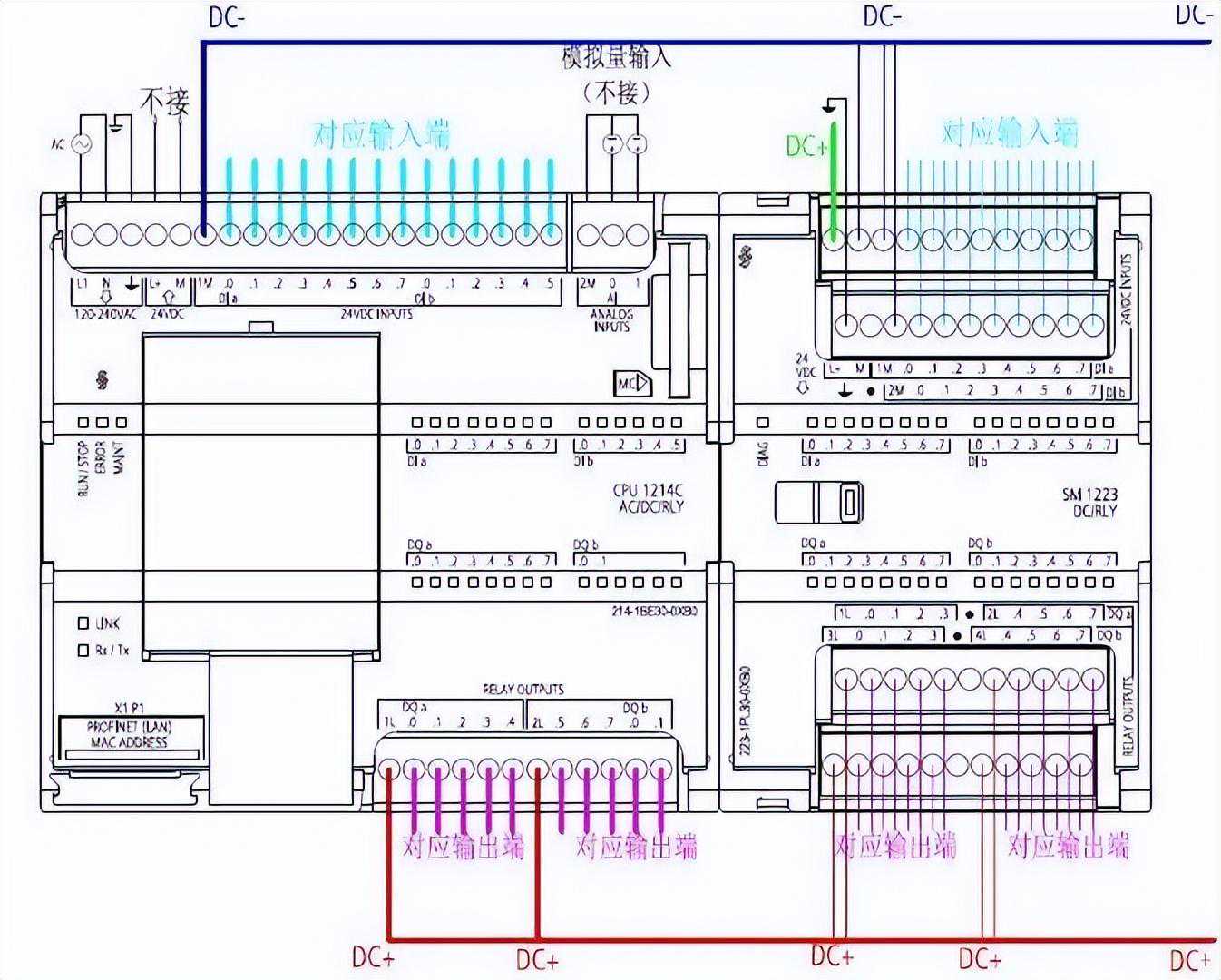

西门子S7-1200常用模块接线图

CPU1214C+SM1223

西门子1500常用模块接线图

以下详细介绍S71500硬件安装接线：

硬件要求

●1×CPU1511-1PN(6ES7511-1AK00-0AB0)

●1个S7-1500负载电流电源PM70W120/230VAC(6EP1332-4BA00)

●1根安装导轨(6ES7590-1AB60-0AA0)

●1个数字量输入模块DI16x24VDCSRCBA(6ES7521-1BH50-0AA0)

●1个数字量输出模块DQ16x24VDC/0.5AST(6ES7522-1BH00-0AB0)

●2个前端连接器(6ES7592-1AM00-0XB0)

●1个4MB的SIMATIC存储卡（如6ES7954-8LBxx-0AA0）

●1根以太网电缆

软件要求

●SIMATICSTEP7ProfessionalV13及以上

●SIMATICWinCCAdvancedV13或SIMATICWinCCProfessionalV13及以上

安装组合件步骤

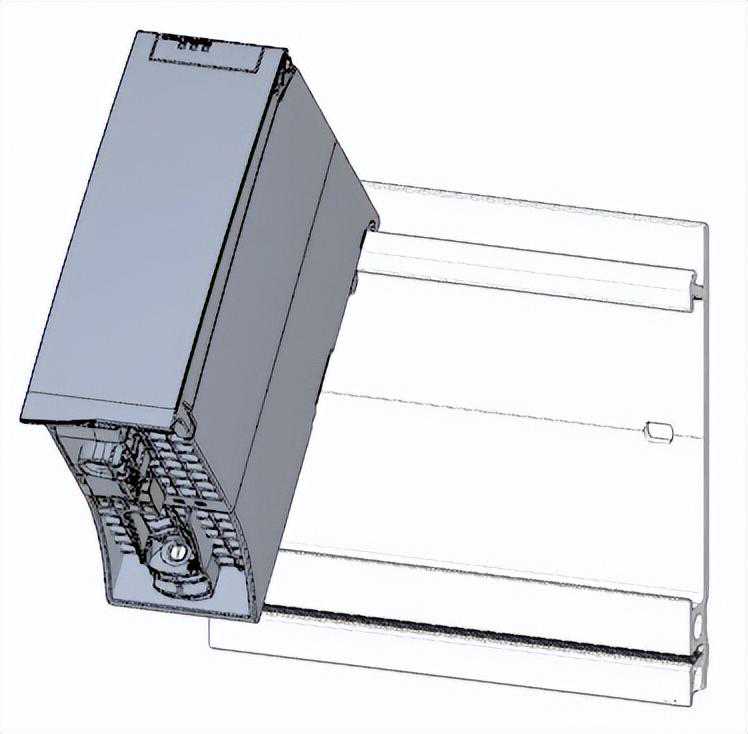

1.在安装导轨上安装负载电流电源(PM)。

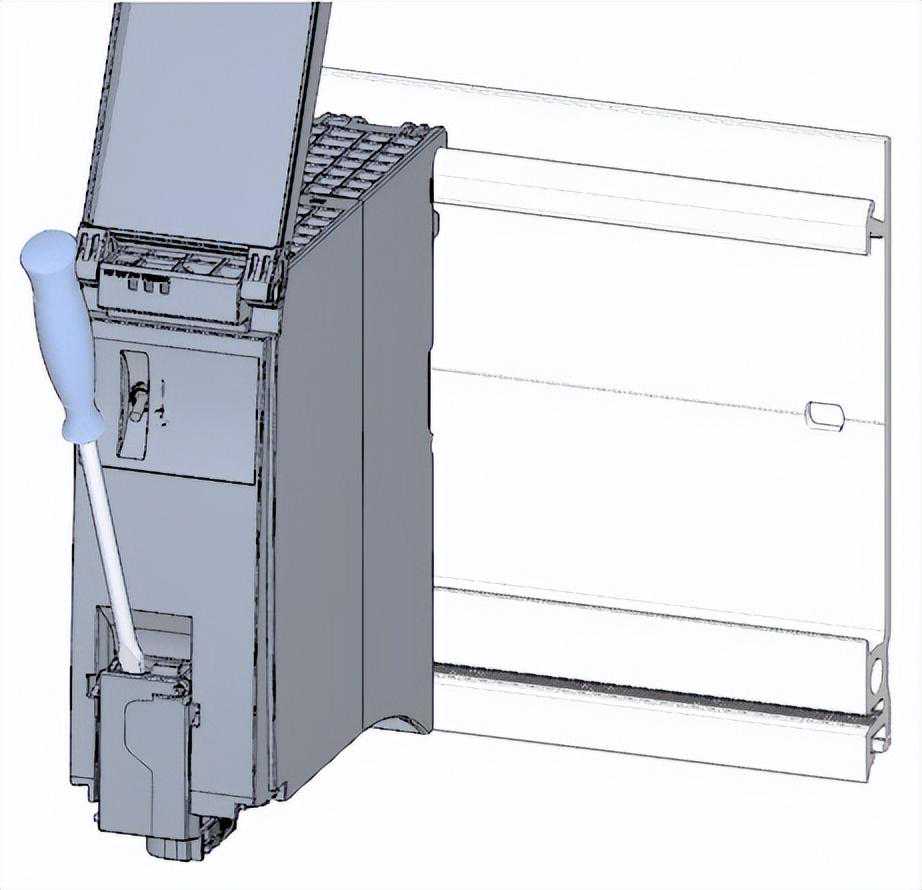

2.打开前盖并拔出电源连接插头。

3.拔出4孔连接插头并拧紧负载电流电源(PM)。

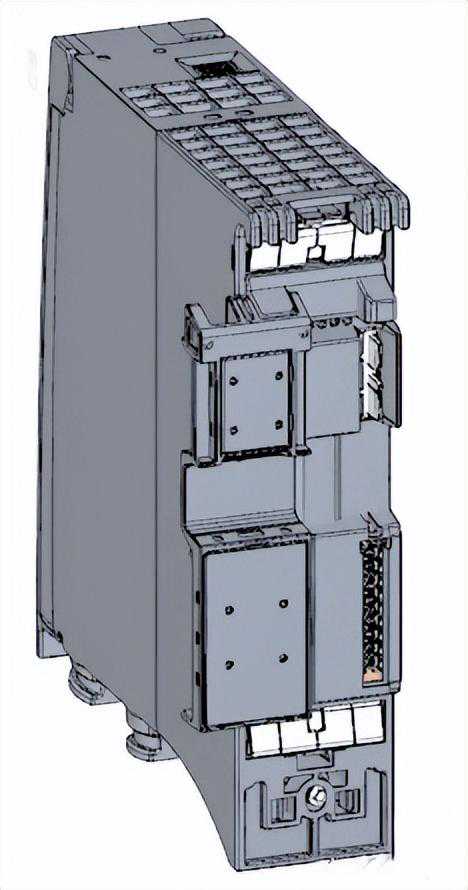

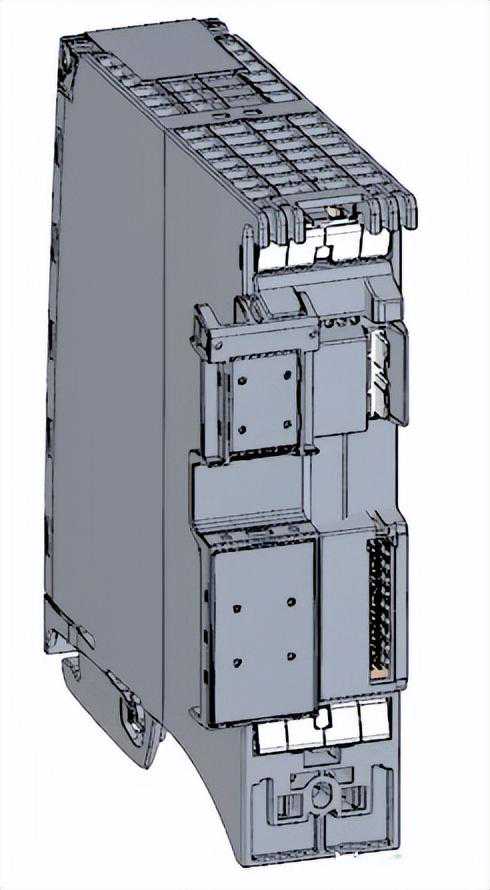

4.将U型连接器插入CPU后部。

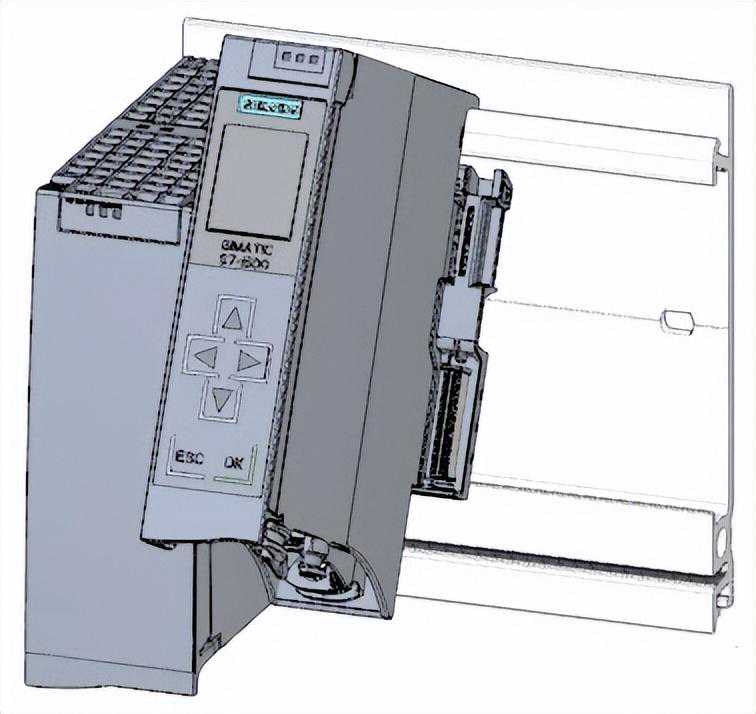

5.在安装导轨上安装CPU并将其拧紧。

6.将U型连接器插入数字量输入模块后部。

7.将数字量输入模块连接到安装导轨并将其拧紧。

8.将数字量输出模块连接到安装导轨并将其拧紧。

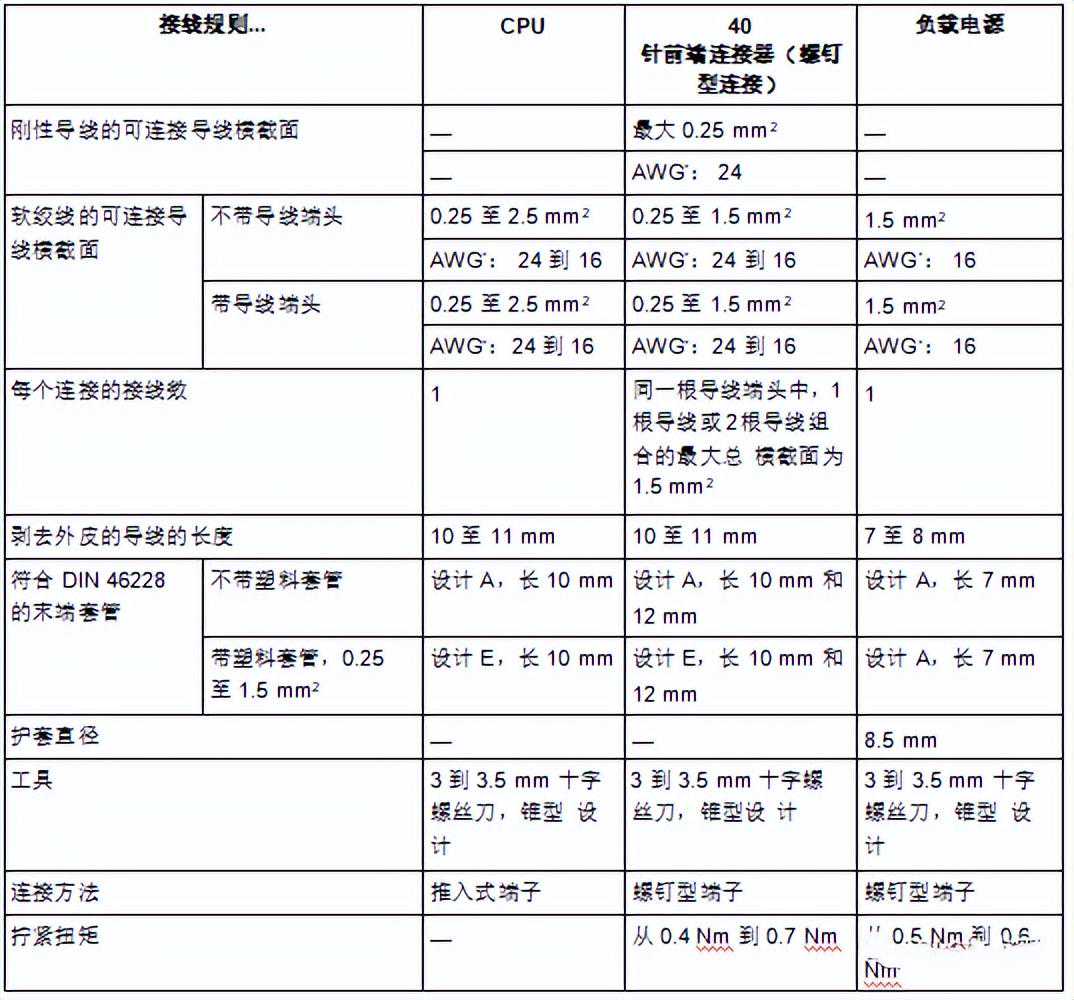

CPU的接线规则

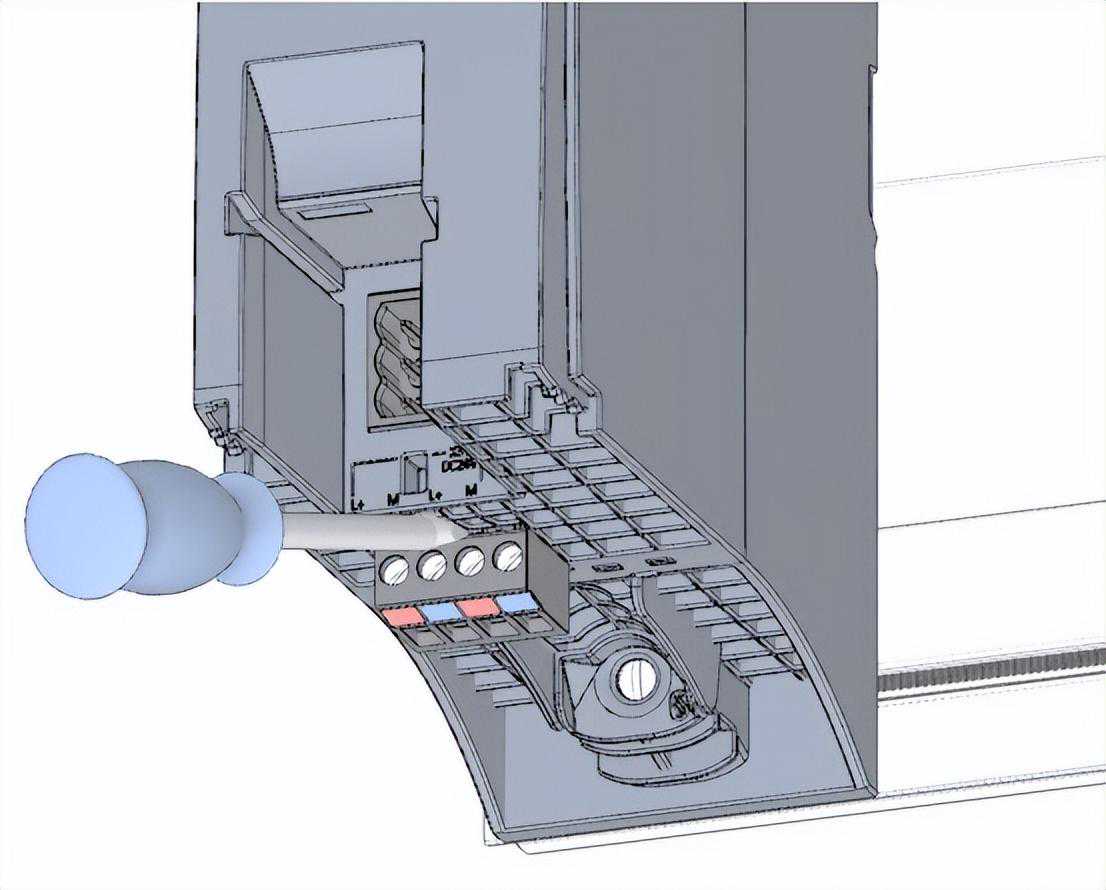

对电源连接插头接线步骤

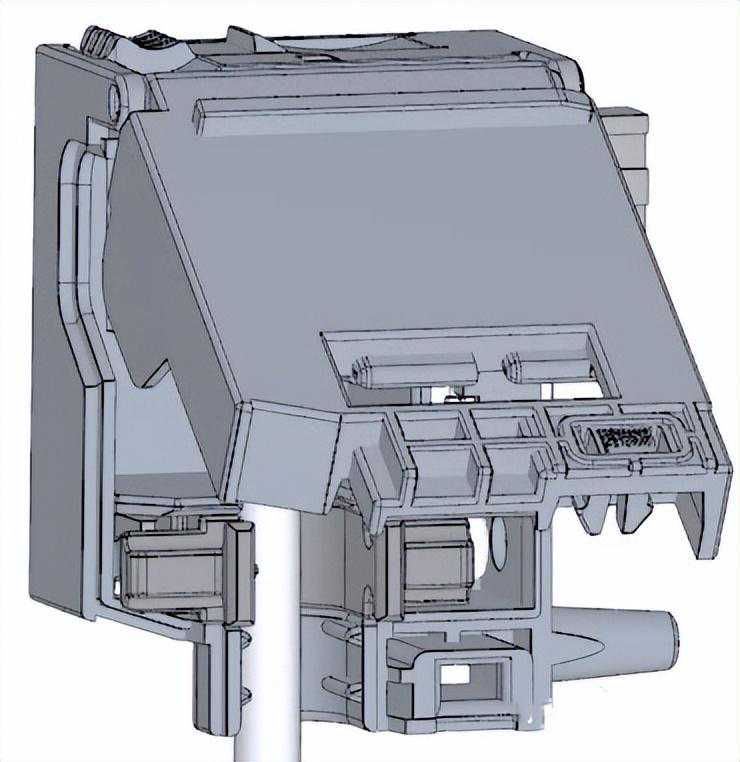

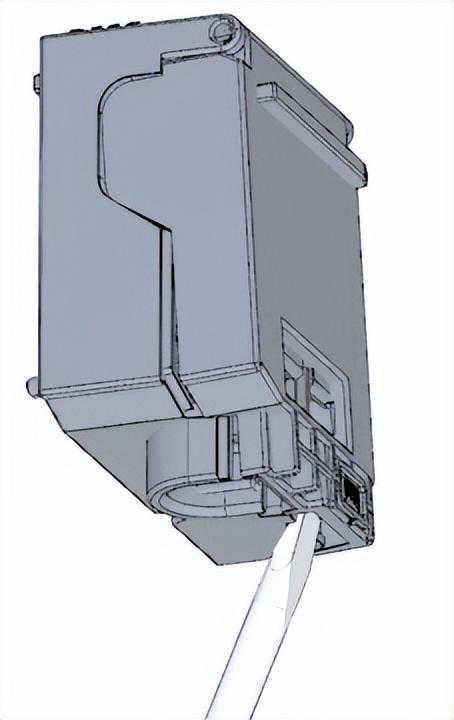

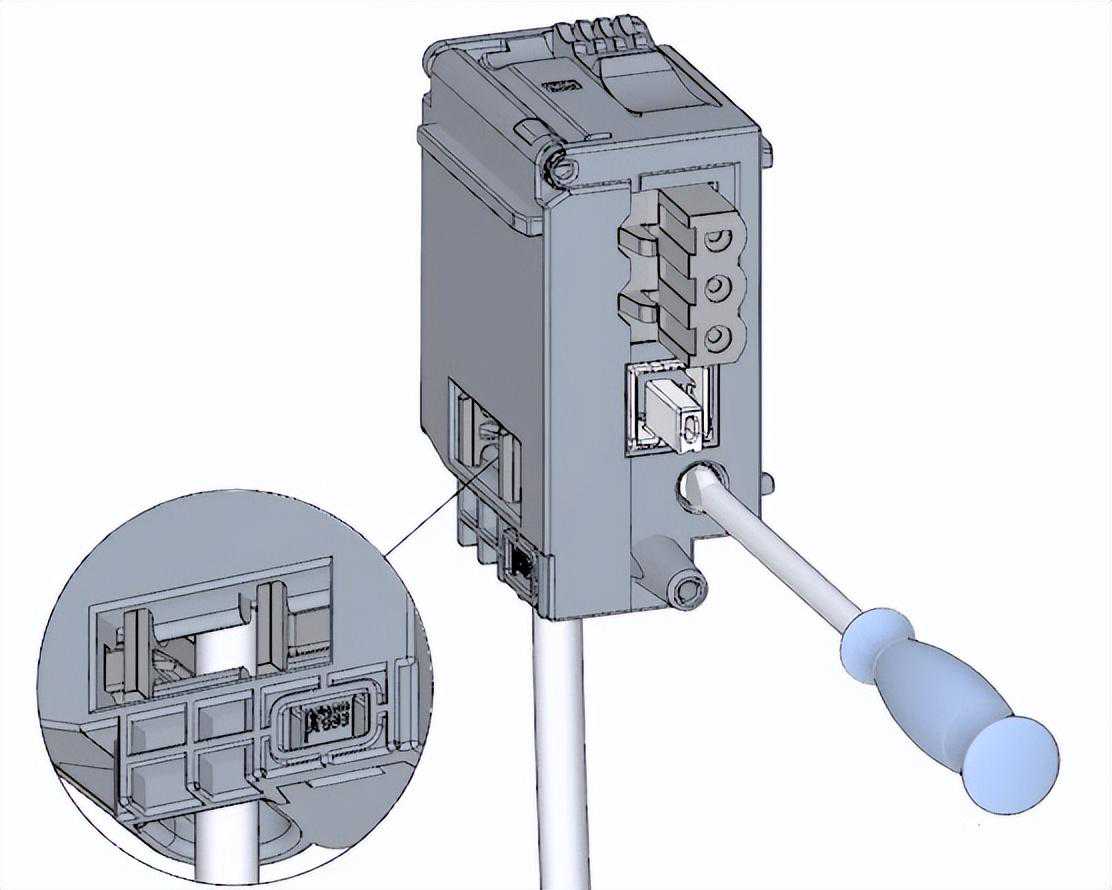

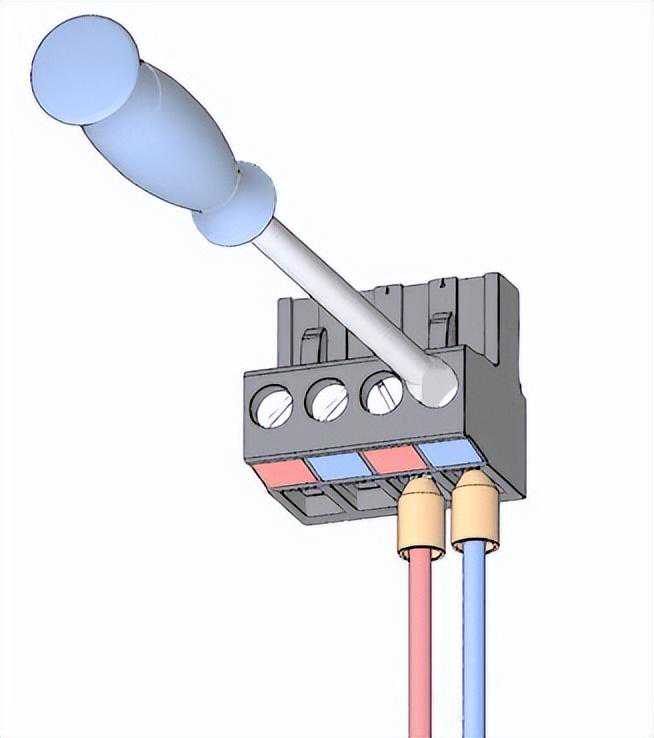

1.使用适用工具拔出连接器外盖。

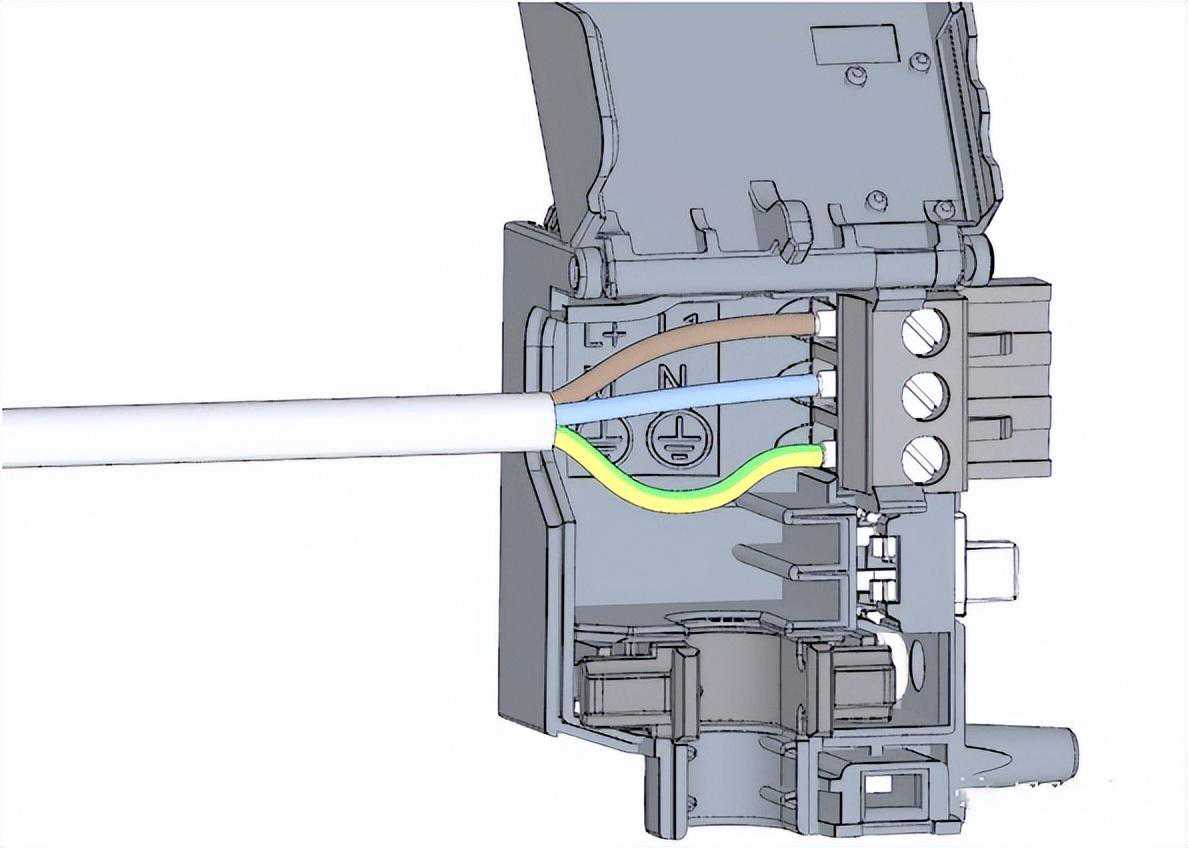

2.根据接线图将电源线连接到插头上。在插头的另一侧，标有该插头认证后可使用的电压信息。根据插头背面的信息，通过插入编码元件选择相应电压。

3.合上外盖。

4.拧紧电源连接插头上的螺钉。

将负载电流电源(PM)接线到CPU步骤

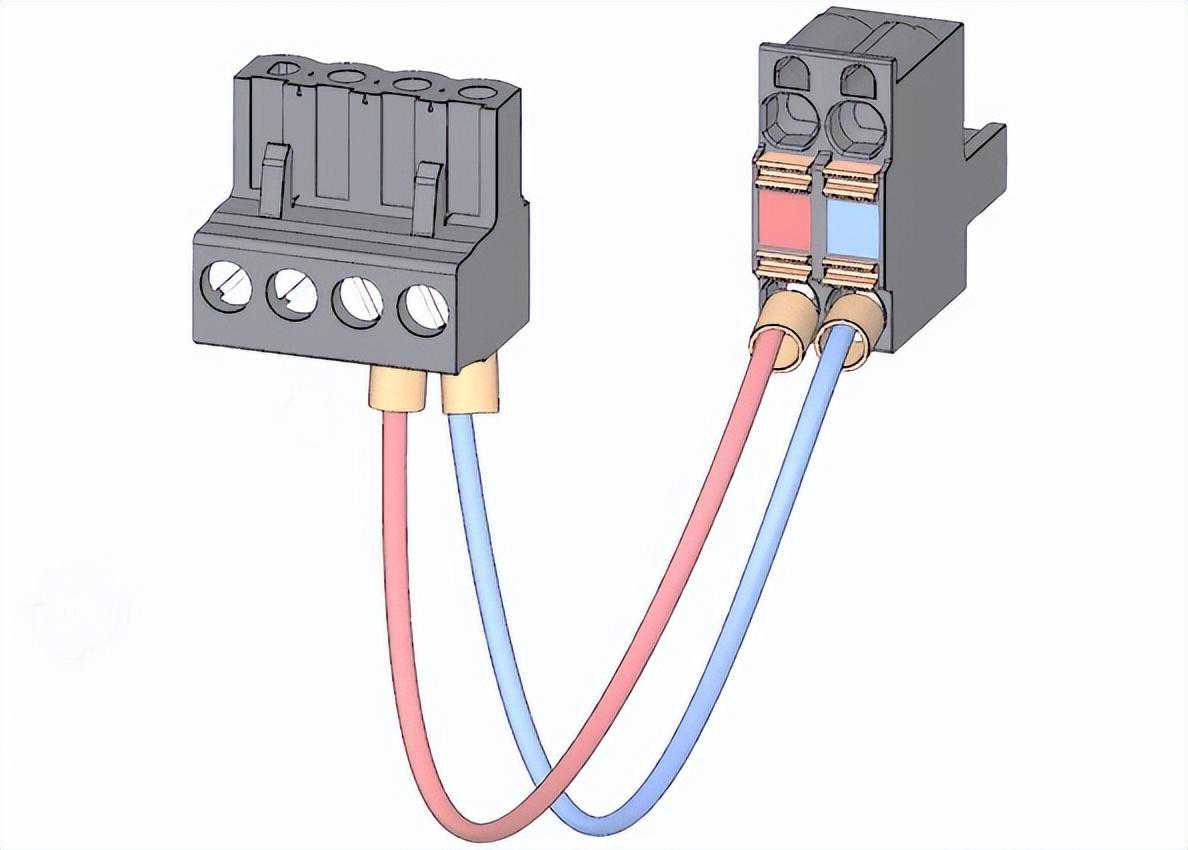

1.对负载电流电源(PM)的4孔连接器插头接线。

2.将4孔连接器插头接线到CPU的4孔电源连接插头。

对数字量输入模块接线步骤

1.将前端连接器插入预接线位置。在预接线处，前连接器与模块间未进行电气连接。

2.用电缆扎带固定电缆。

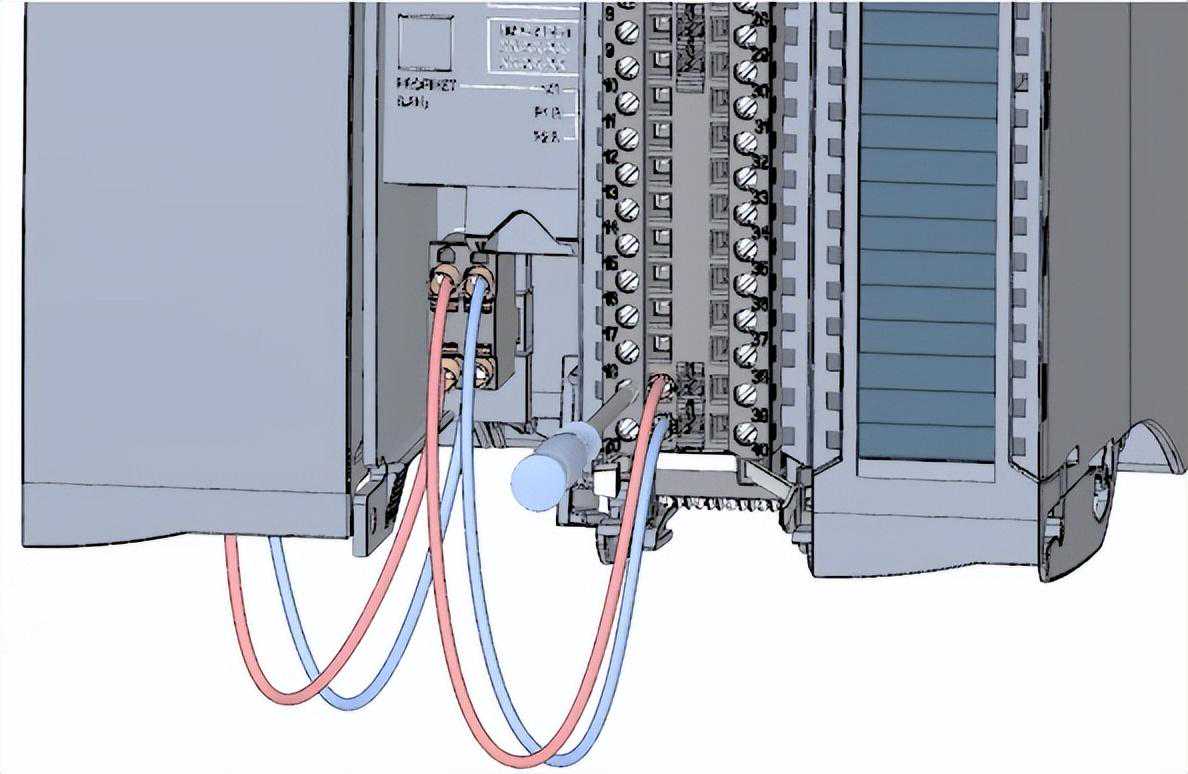

3.将负载电压24VDC连接到端子20(M)和19(L+)。

4.在两个底部端子之间插入电位电路桥。

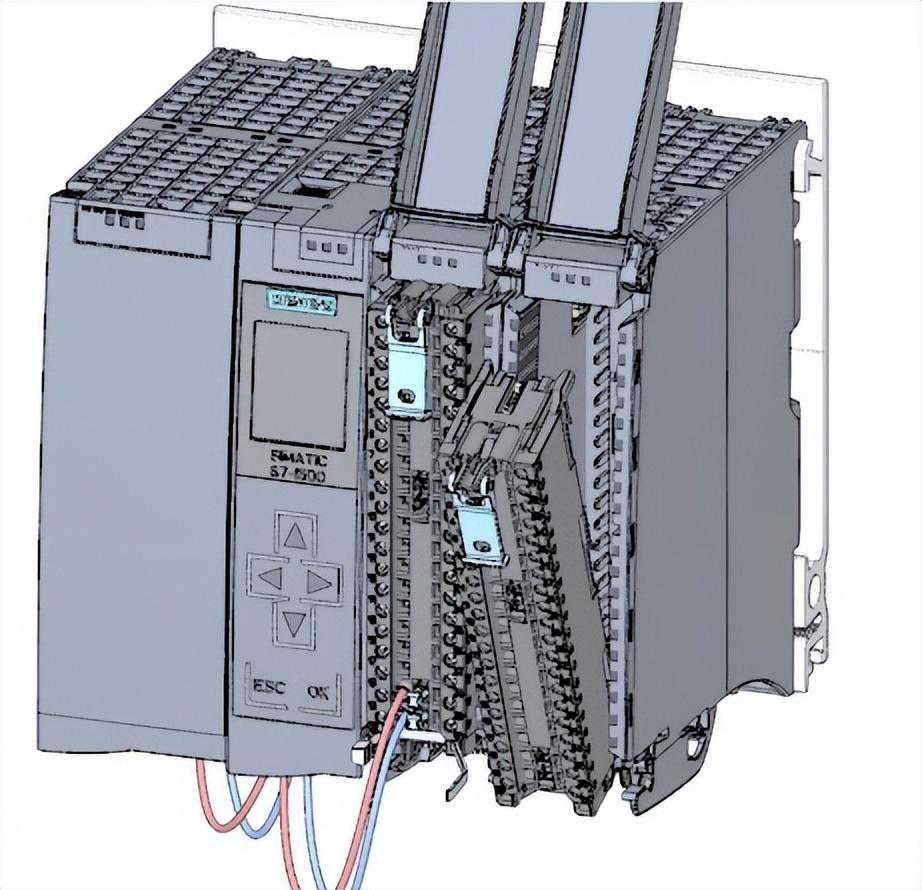

对数字量输出模块接线步骤

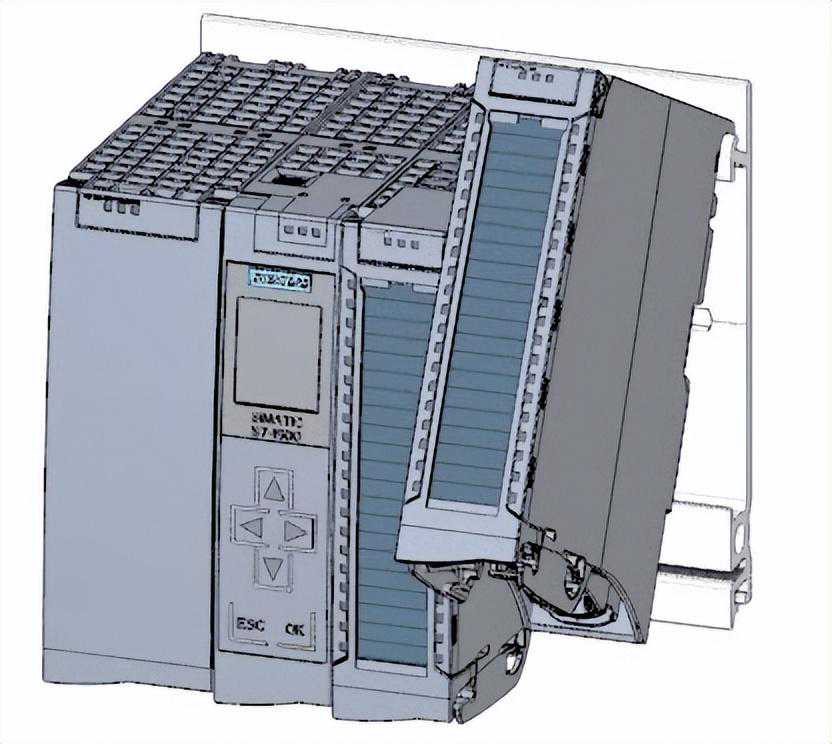

1.将前端连接器插入预接线位置。

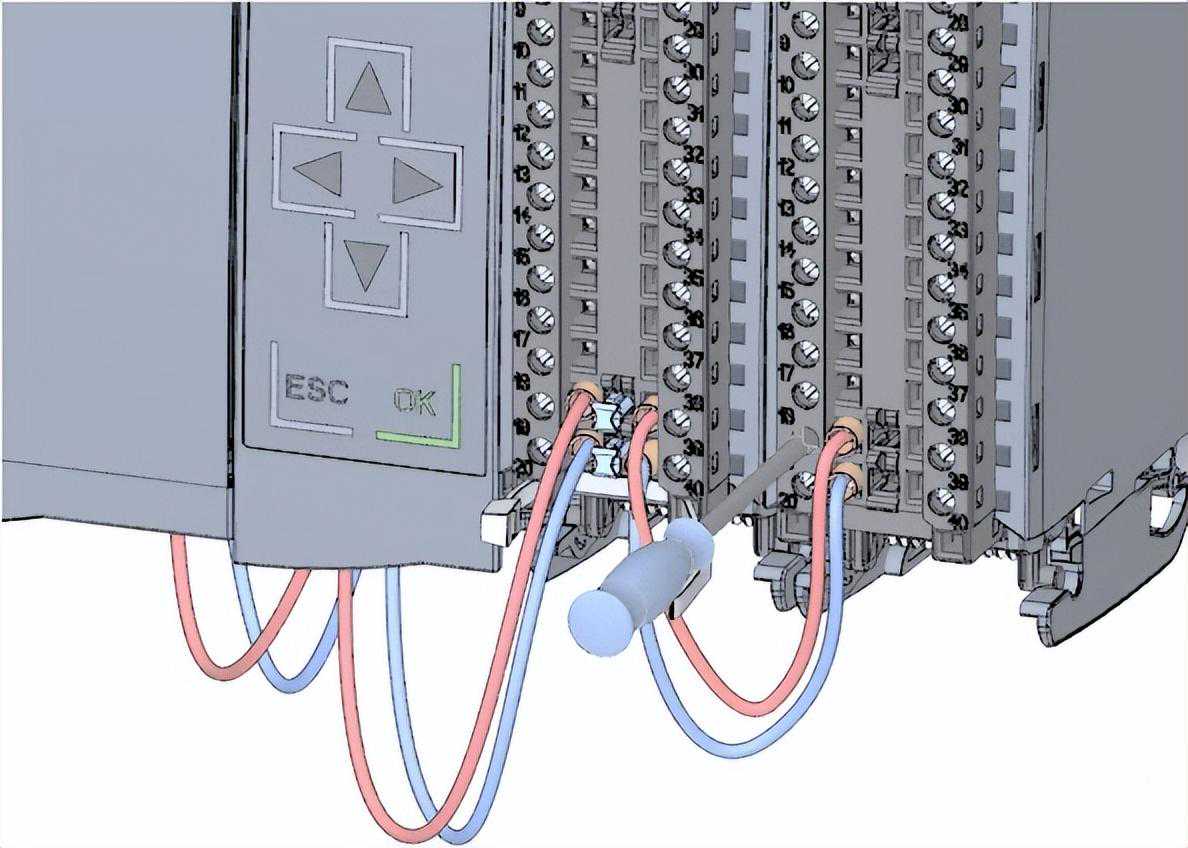

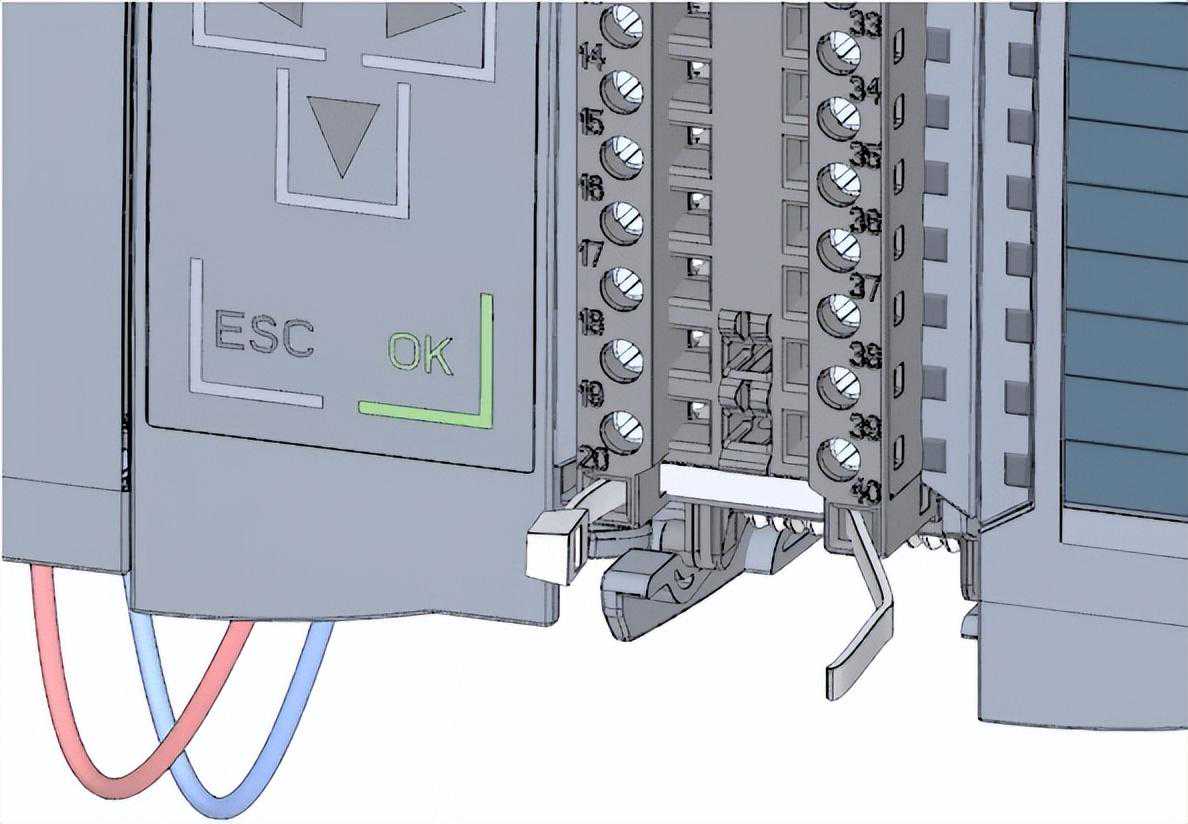

2.通过数字量输入模块上的端子40(M)和39(L+)，从数字量输入模块为的端子20(M)和19(L+)提供DC24V供电电压。

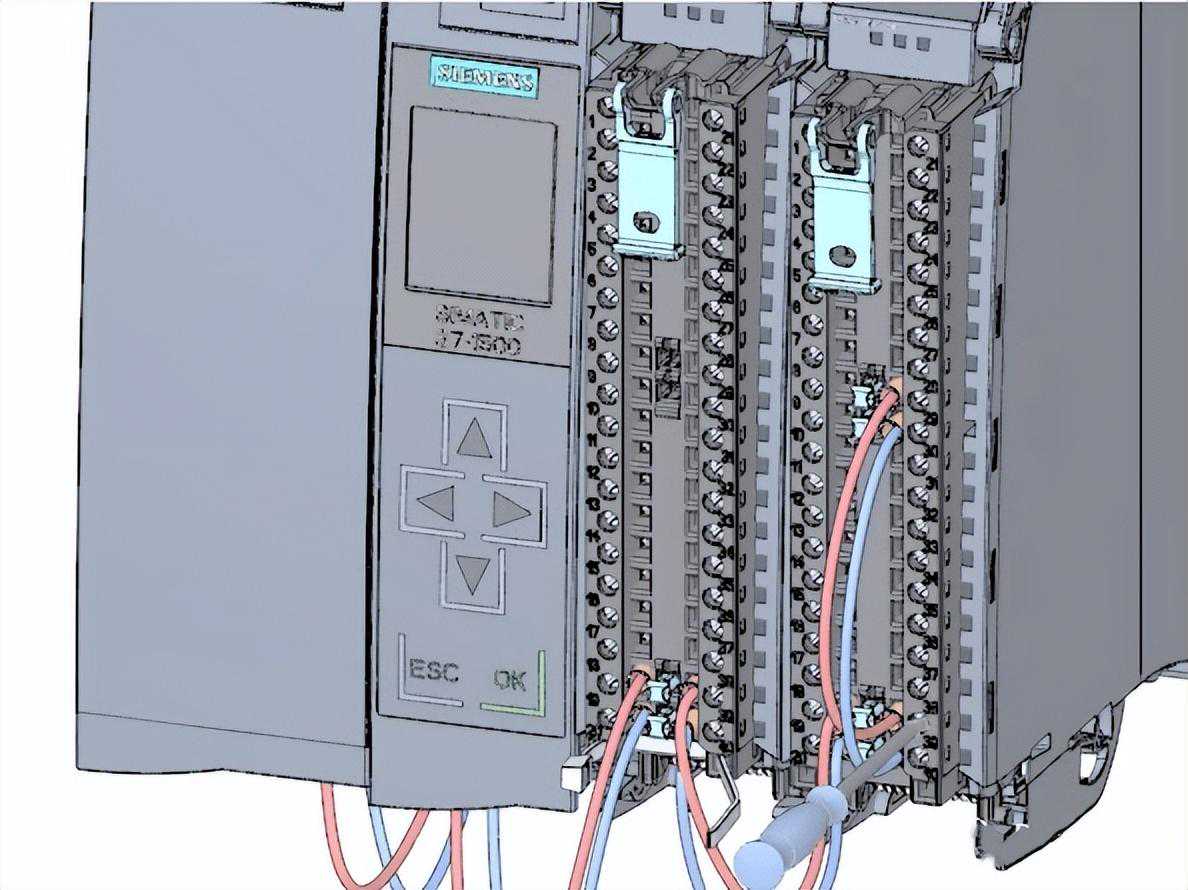

3.连接四个电位电路桥。

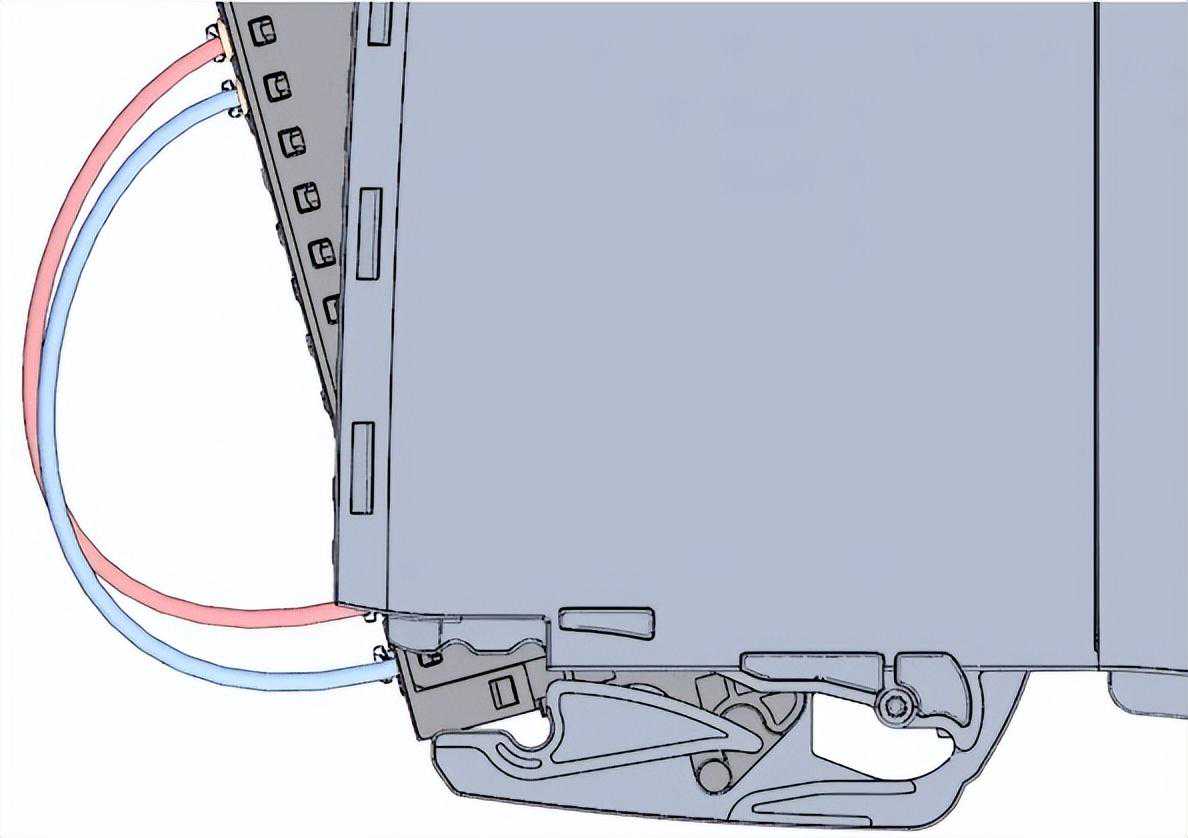

4.连接端子30和40，以及29和39。

为前连接器接线步骤

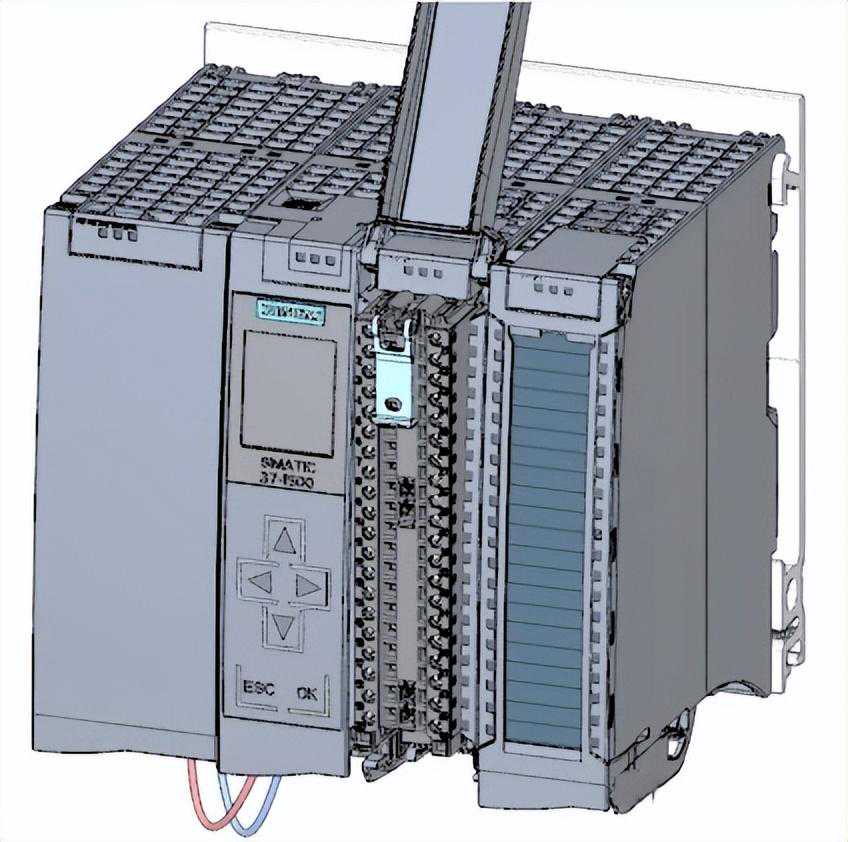

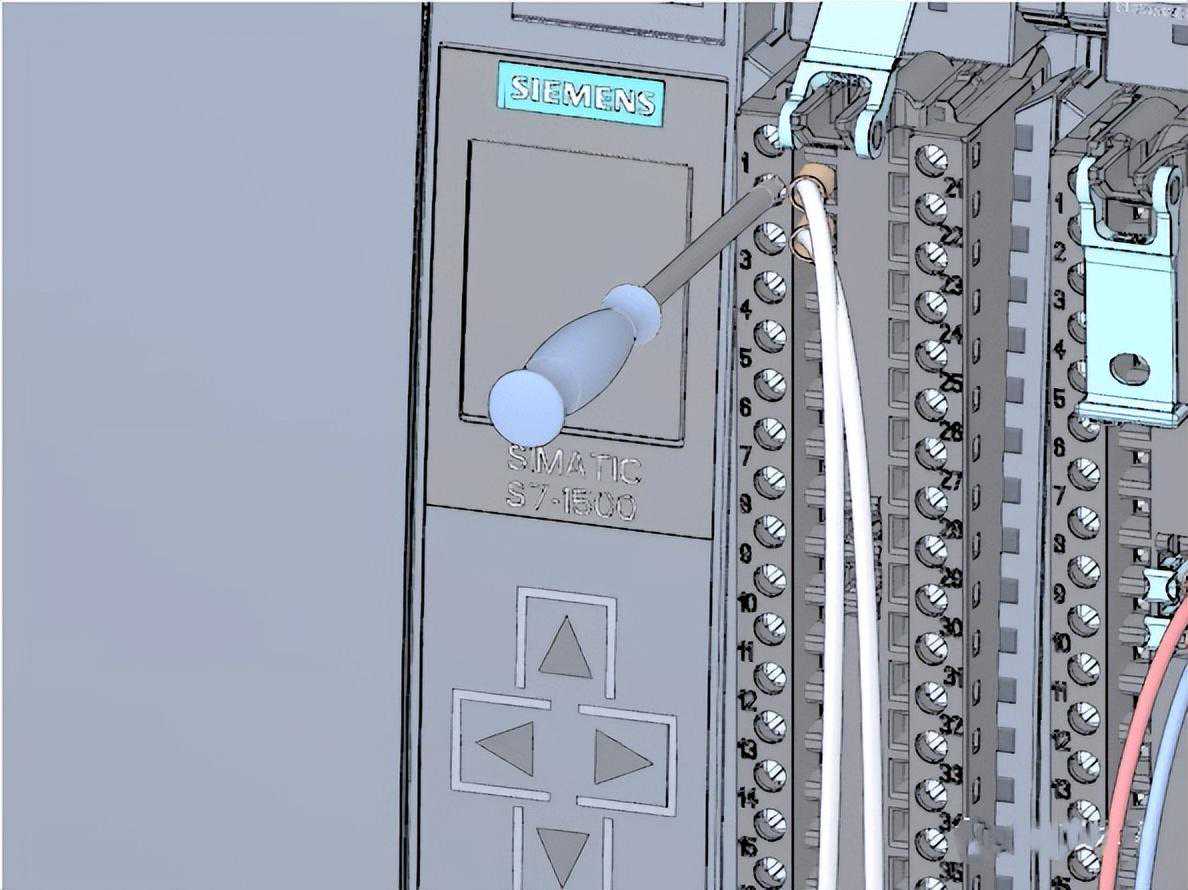

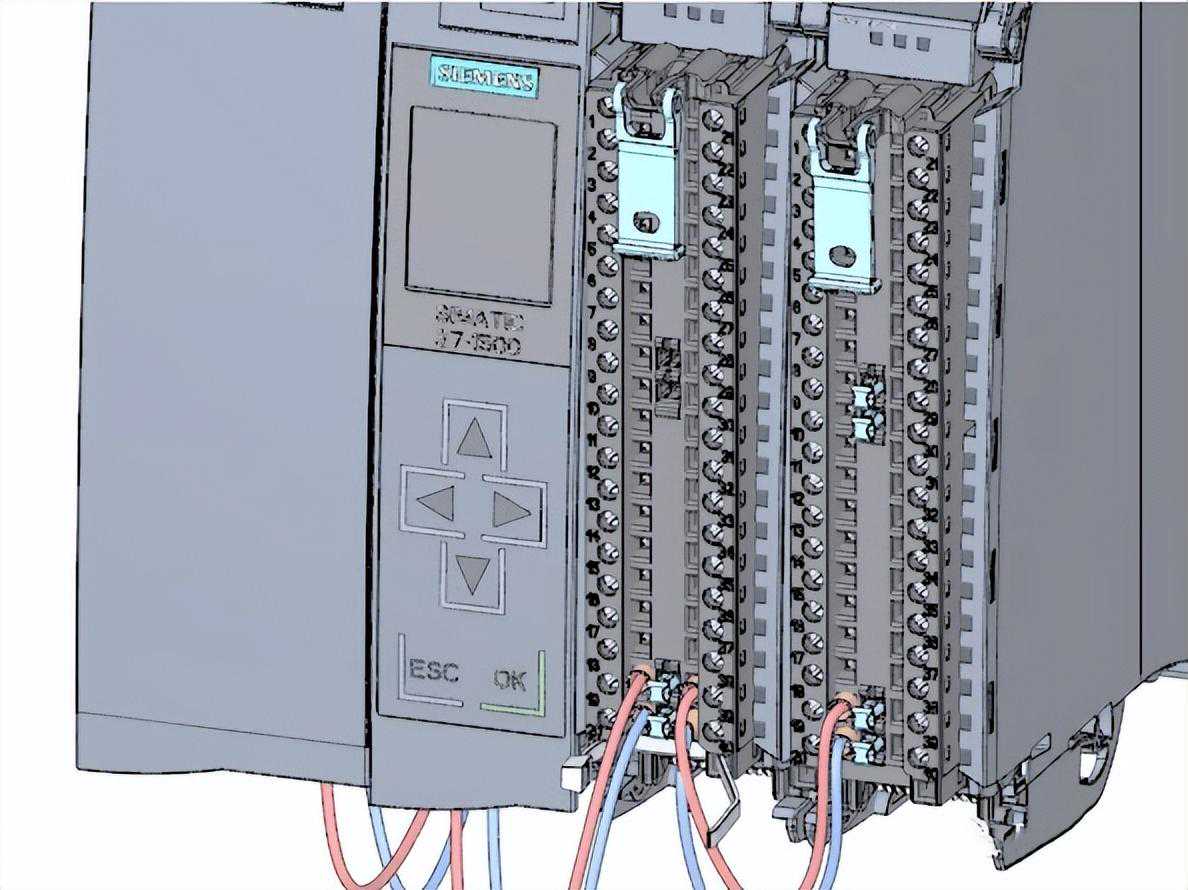

1.根据端子前盖内侧的接线图，连接各个导线并将其拧紧。

2.为了消除张力，请使用电缆扎带固定电缆并拉紧。

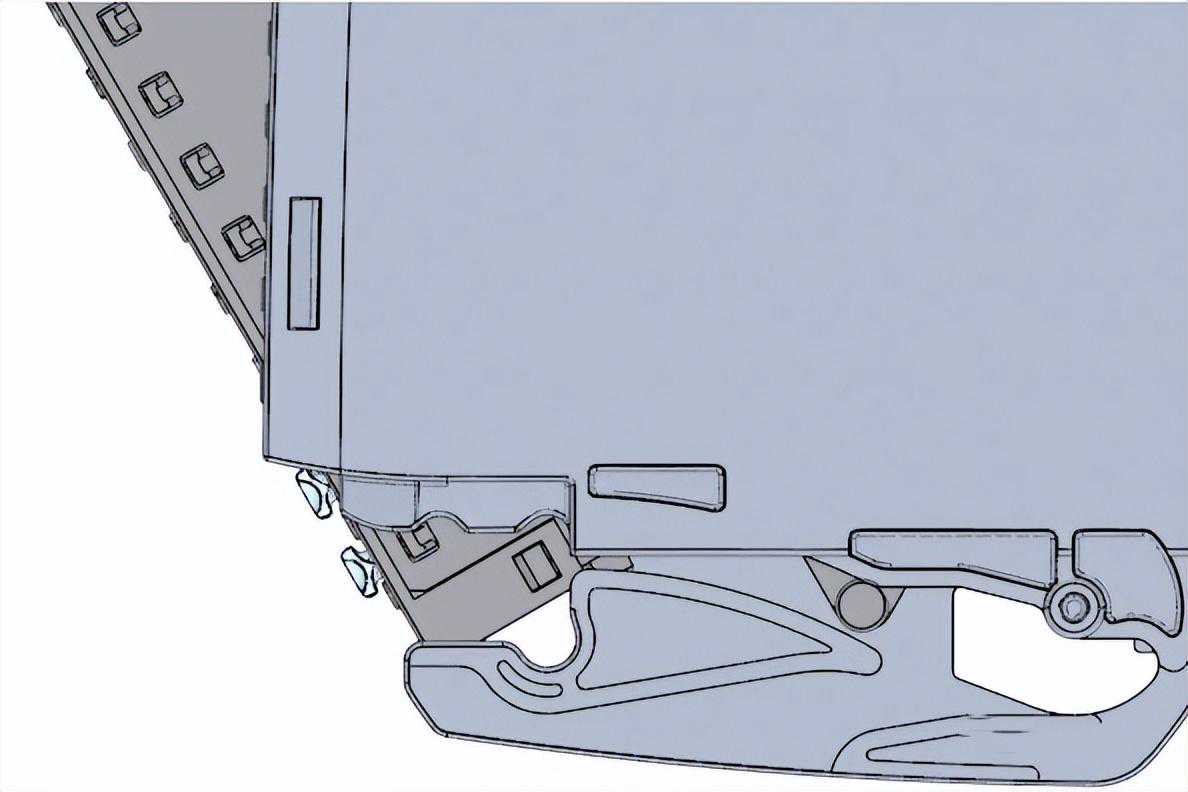

3.将前端连接器从预接线位置移到其最终位置。至此，已建立了前连接器和模块间的电气连接。

4.提示：可以直接插入预接线的前端连接器，例如，用于更换模块。

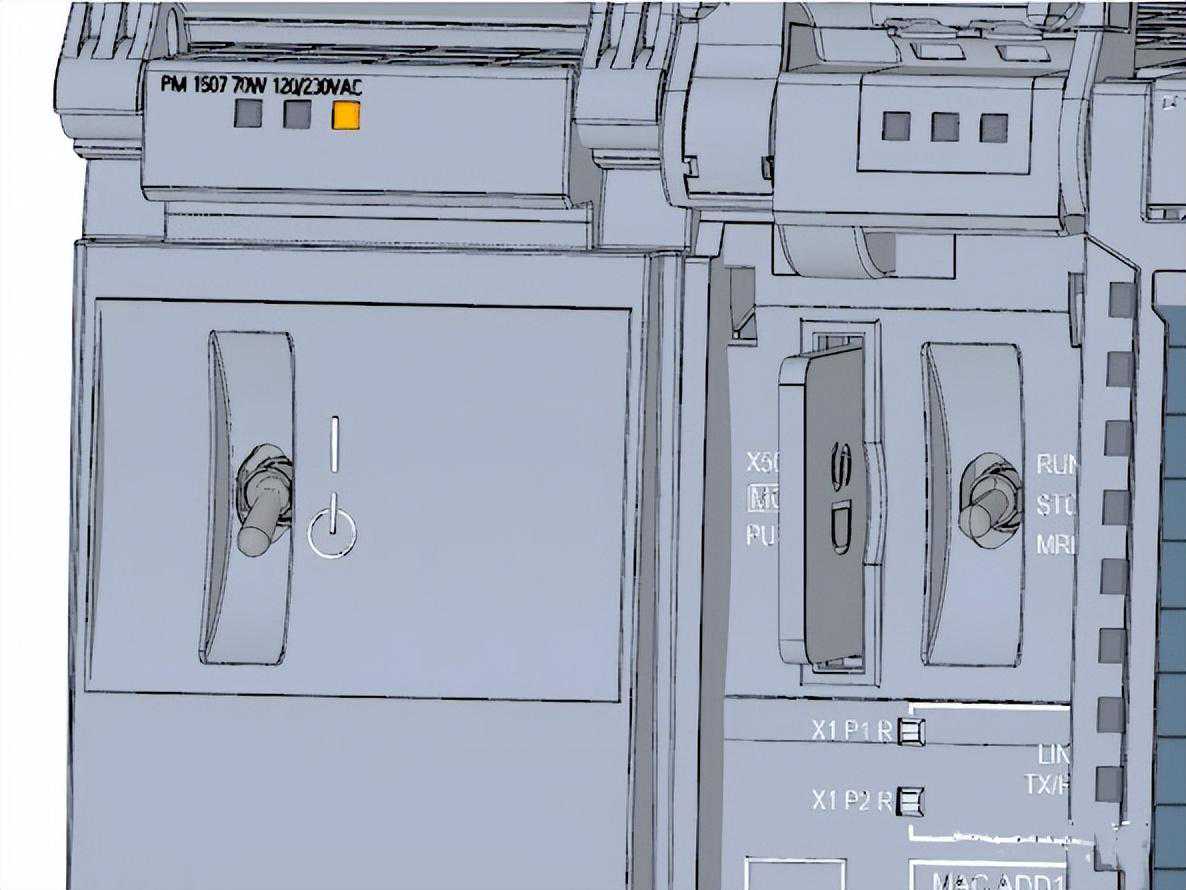

通电首次启动CPU步骤

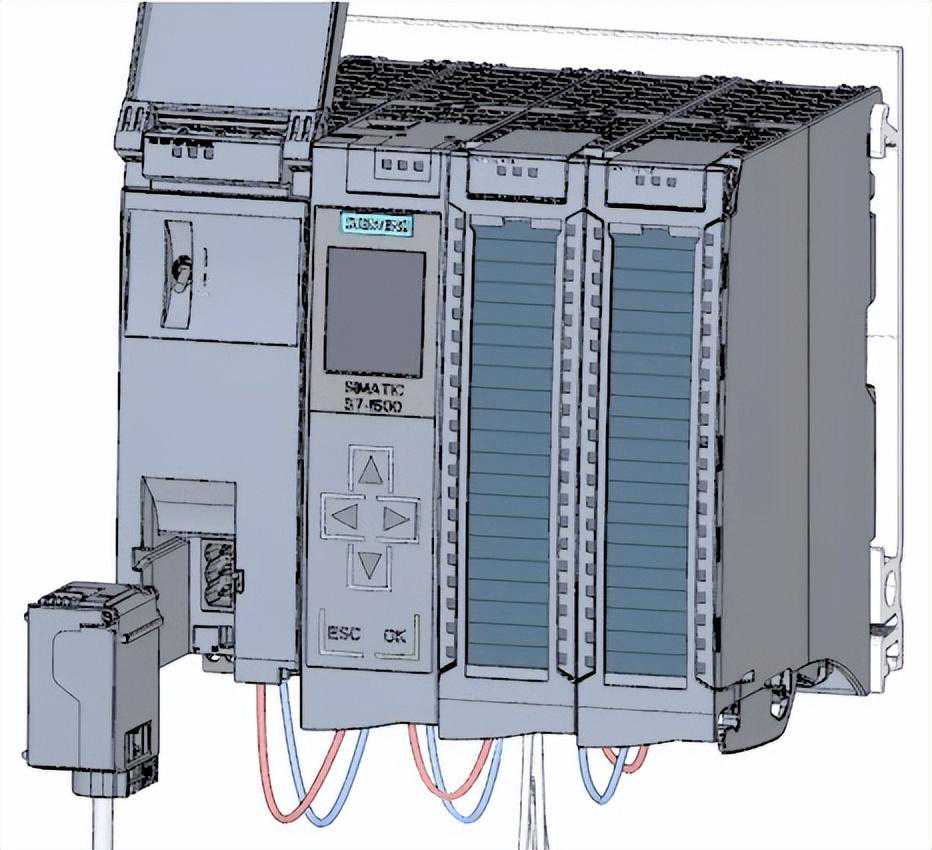

1.插入负载电流电源(PM)的电源连接插头。

2.将电源连接插头连接到电源。

3.将空的SIMATIC内存卡插入CPU中

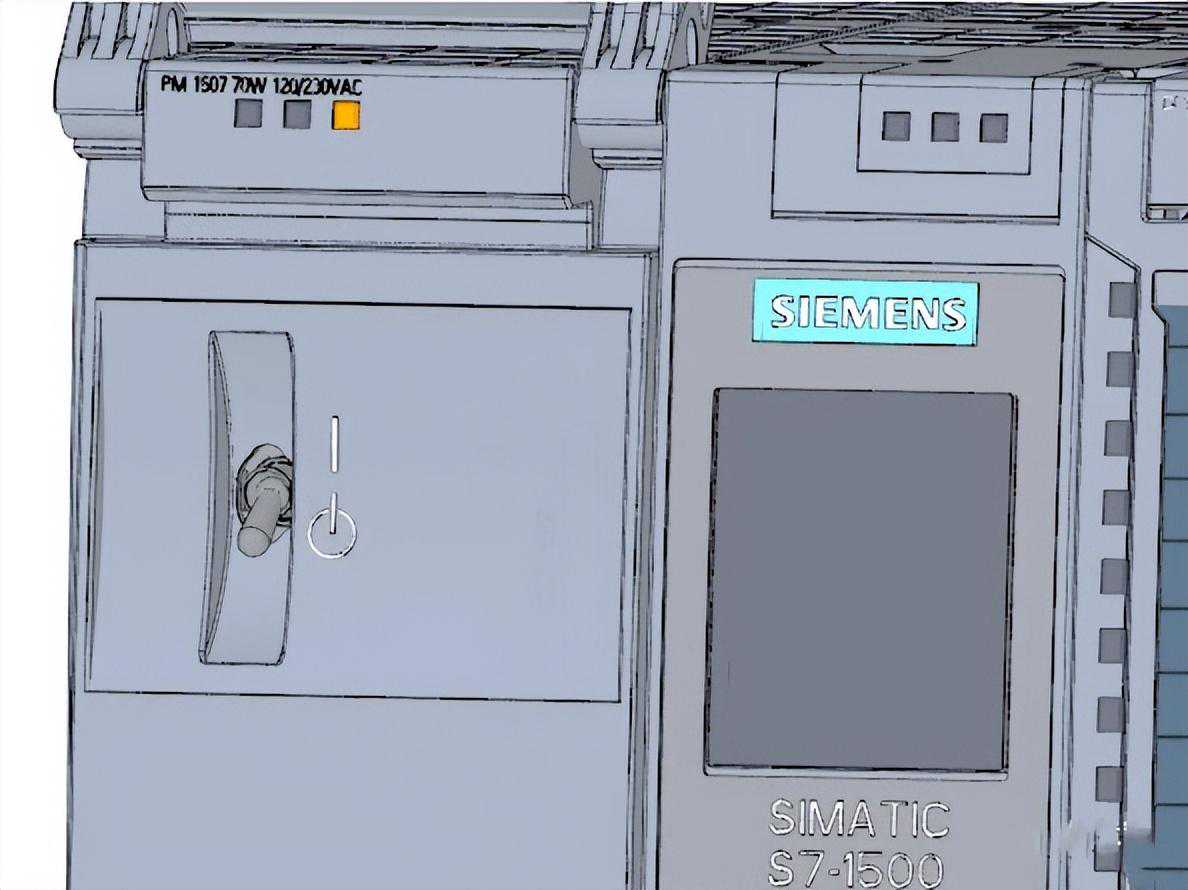

4.将负载电源(PM)上的开关切换到位置RUN处。将启动CPU。

CPU启动并处于STOP模式。通过显示屏分配IP地址在这一步中，将设置CPU的IP地址和子网掩码。

步骤：

1.浏览到“设置”(Settings)。

2.选择“地址”(Addresses)。

3.选择接口“X1(IE/PN)”。

4.选择菜单项“IP地址”(IPAddresses)。

5.设置IP地址192.168.0.10。

6.按下模块上的“右”箭头键。

7.设置子网掩码255.255.255.0。

8.按下模块上的“下”箭头键选择菜单项“应用”(Apply)，然后单击“确定”(OK)确认设置。

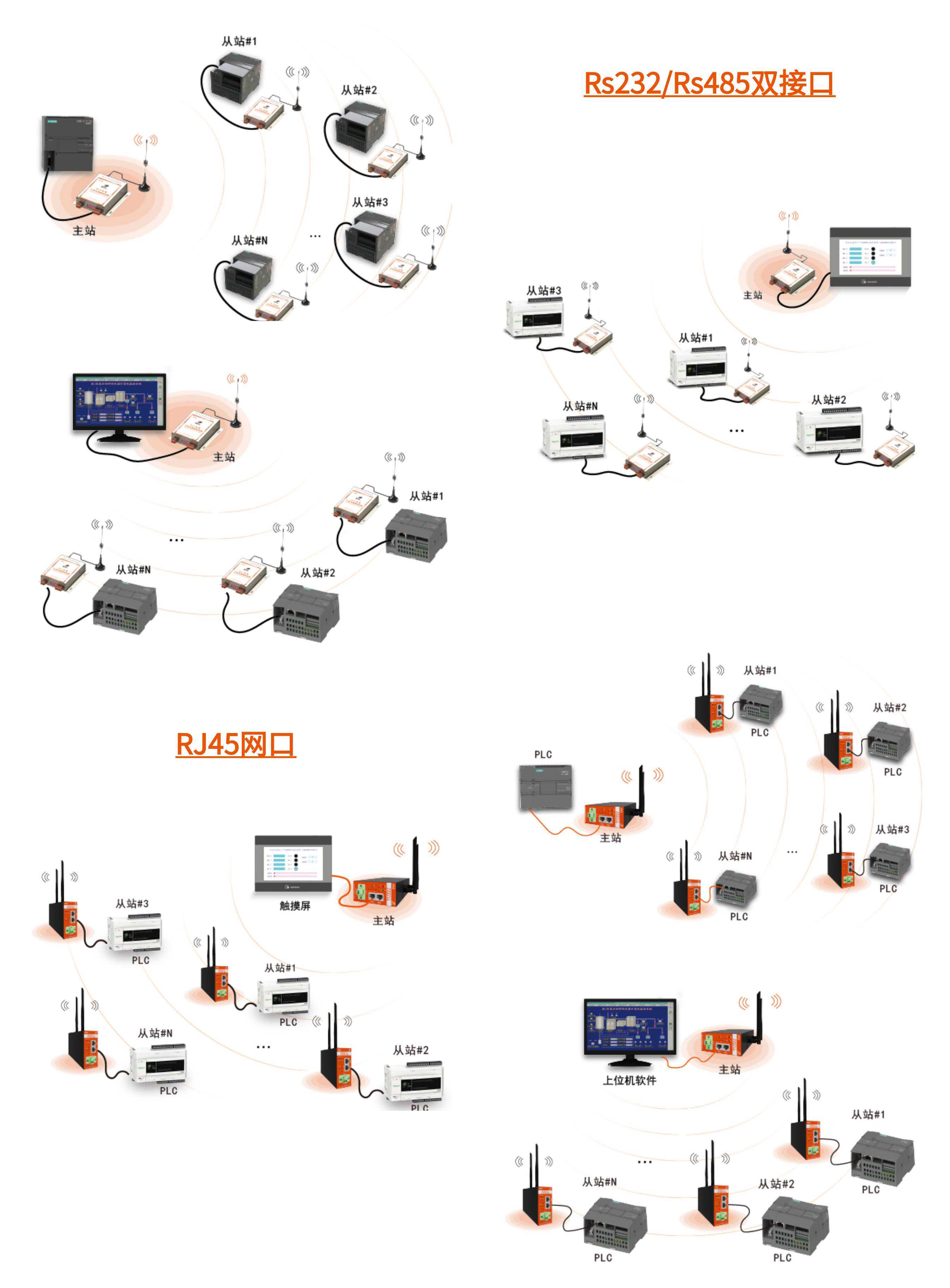

西门子PLC无线通讯
