前面文章中跟大家聊了很多西门子SCL编程语言的使用，今天通过一个示例来看看三菱ST语言的使用，其实无论是ST还是SCL本质是相同的。只是在指令的使用的有所区别。

示例的功能要求：通过一个按钮控制三组灯

用一个按钮控制三组灯，每按一次按钮亮一组灯。当三组灯全亮之后，每按一次按钮，灭一组灯。长按按钮三组灯全灭。

功能实现很简单，就是利用按钮的上升沿来进行加1计数，也就是INC指令。

那么问题来了：INC指令用ST语言怎么写呢？同时怎么使用上升沿指令呢？

这就是不同于SCL的地方，也是个人感觉非常适合初学编程人使用的地方了。在三菱中可以完美使用LAD中的指令。

你可以在编程界面中输入INC后按ctrl+F1，会自动出现指令格式，对应填入标签即可，如下图所示：

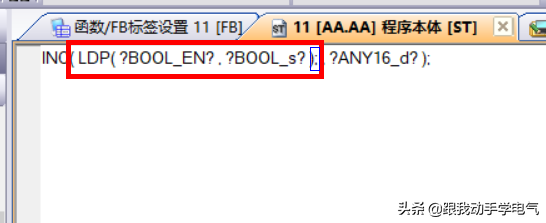

在本例中，是使用按钮的上升沿作为INC的使能端，那么就直接在“?BOOL_EN?”输入指令LDP（上升沿指令）同样按ctrl+F1。如下图所示：

自动添加的英文;要手动删除。否则编译会出错。

对于本例中，按钮的上升沿是不需要使能条件，也就是说使能条件常为1即可，也就是说“?BOOL_EN?”输入1。

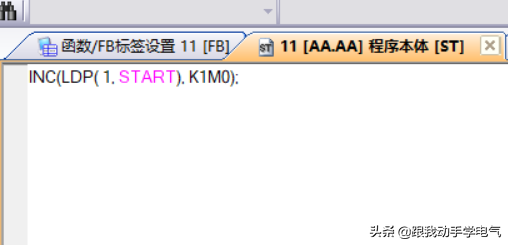

那么针对本例完成的INC指令如下图所示：

也就是说每按一次按钮，都会对K1M0进行加1。

利用对应M位进行控制即可实现前面的功能要求。

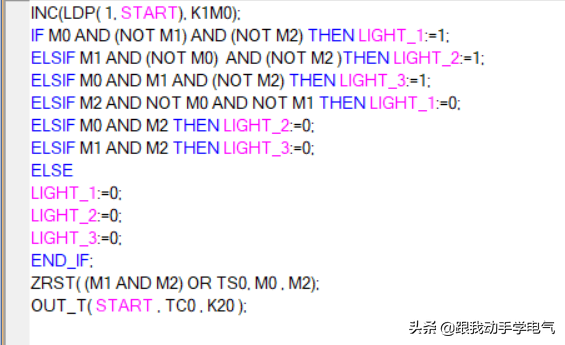

下面是本例的完整程序：

仿真如下所示：

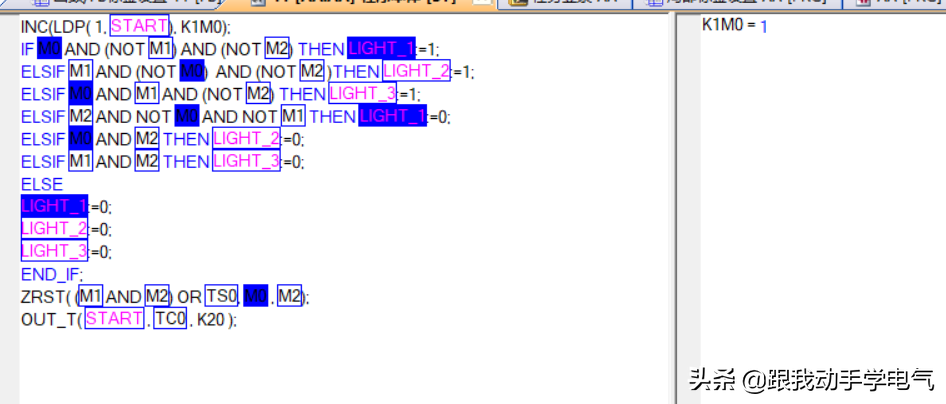

计数值为1：

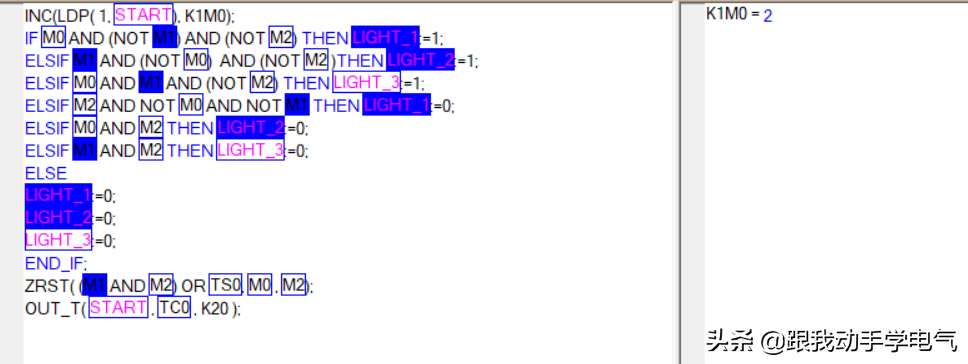

计数值为2：

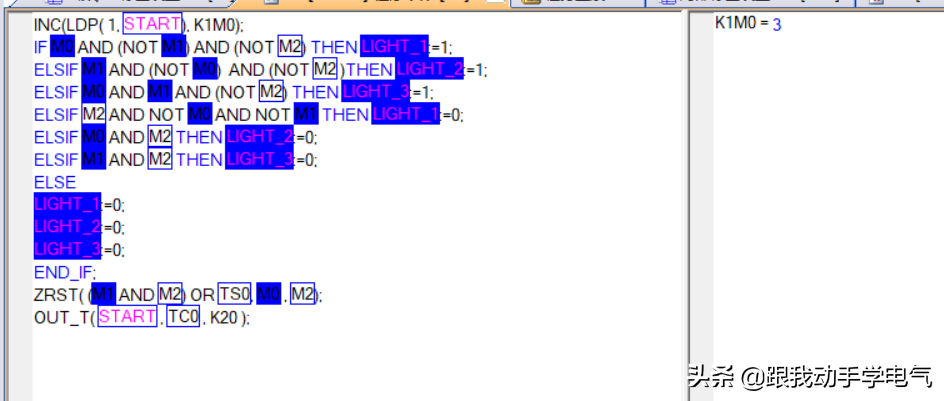

计数值为3：

计数值为4：

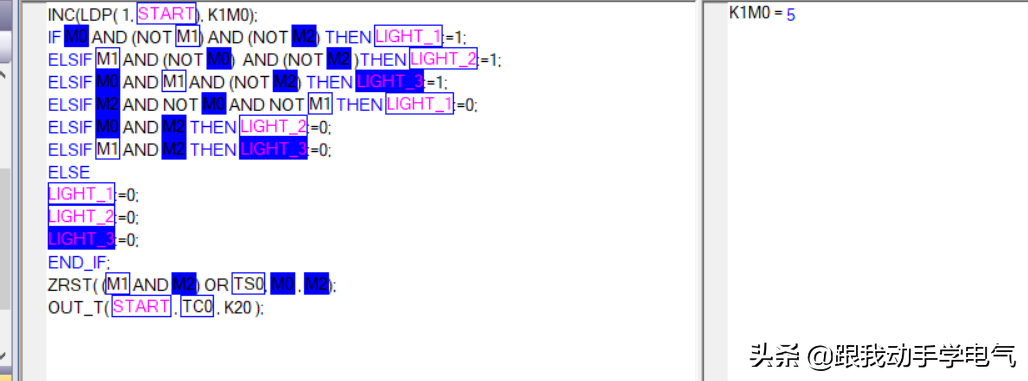

计数值为5：

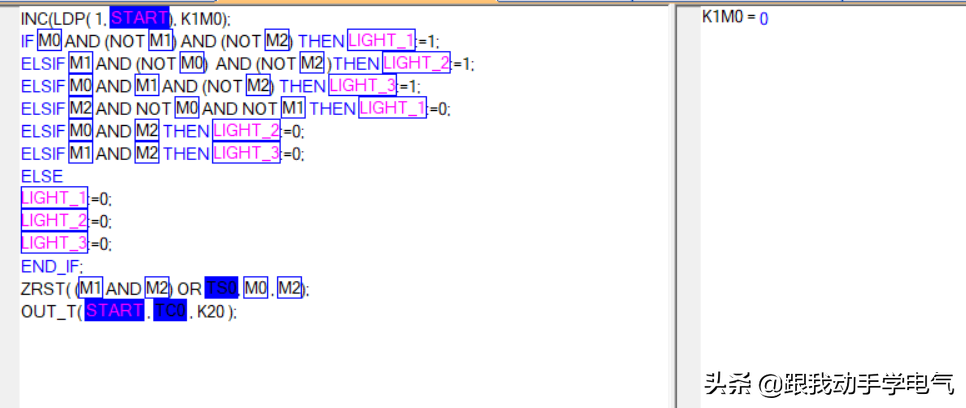

计数值为6或长按按钮则复位：

本例的源码如下：
