首先必须在上位机上安装WINCC或WINCCFlexible，然后打开软件如WINCCFlexible，利用向导或手动创建一个项目：

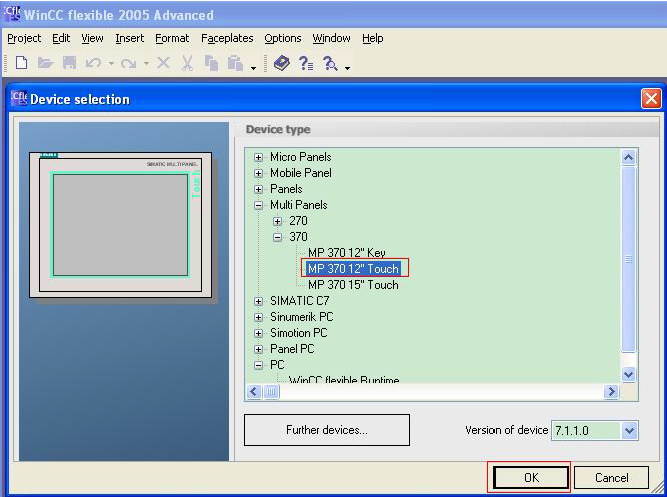

选择设备如下：

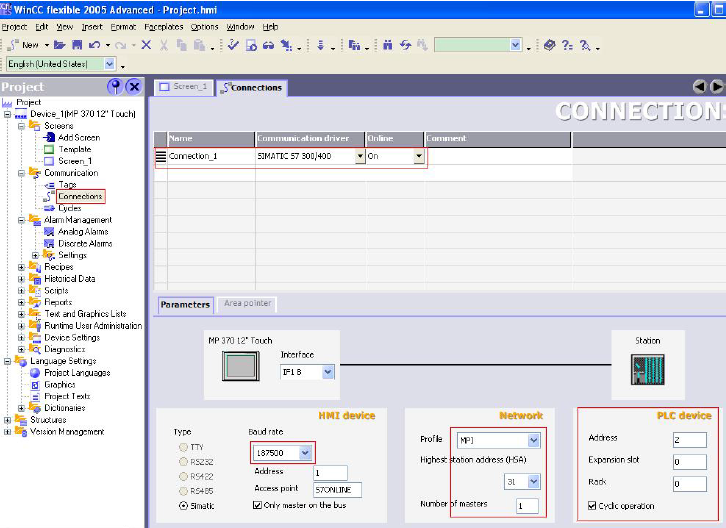

双击connections，在打开的页面中定义连接并定义相关的通讯参数。

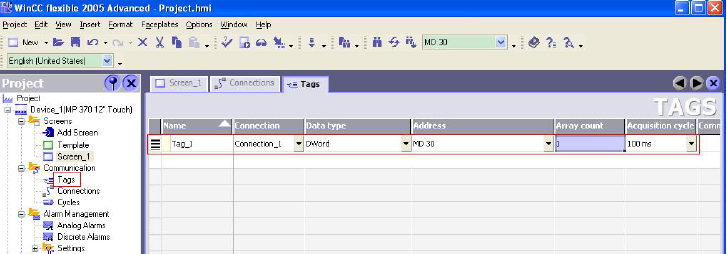

双击Tags，在打开的页面中定义Tag：

打开画面，插入一个INPUT/OUTPUT域并选择对应格式。最后插入文本输入域。

完善项目并下载。此处以毫秒为例，用户当然可以定义自己的时基，然后在PLC程序中换算即可；如果此处定义为秒，则在PLC程序中可对对应变量乘以1000转化为毫秒再送给TIME变量即可。

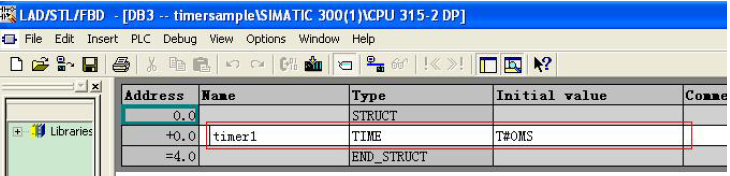

在PLC侧设定对应的系统参数（MPI地址和波特率等），然后可创建TIME变量。插入DB块并定义变量如下图：

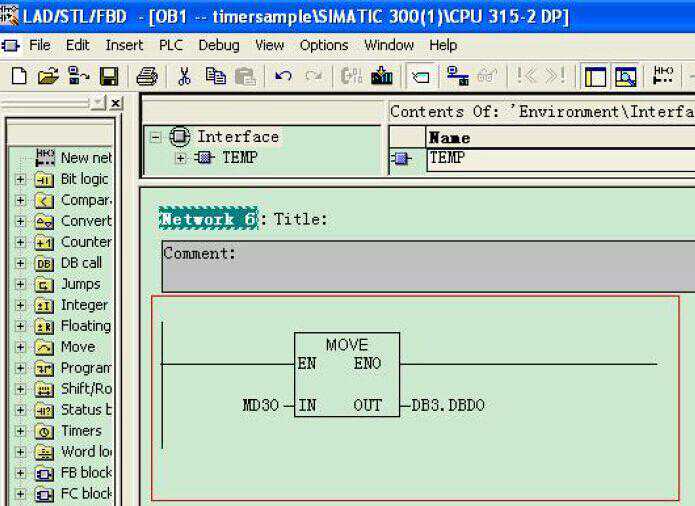

打开OB1输入如下指令，MD30为上位机写入的数据，为PLC中定义的数据，也可以不经过转换直接用MD30作为Time变量的输入值，也就是说FB41的TI和TD可以用DM30，也可以用。

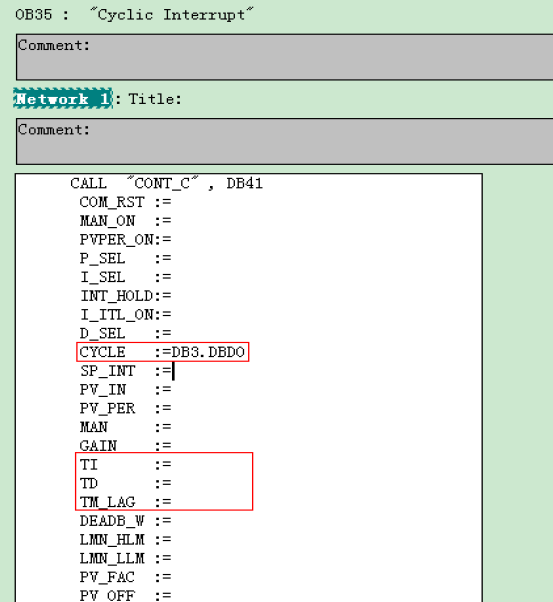

然后我们即可将赋给相应的IEC定时器或功能块的Time变量作为设定值，如下图中的FB41的TI和TD。

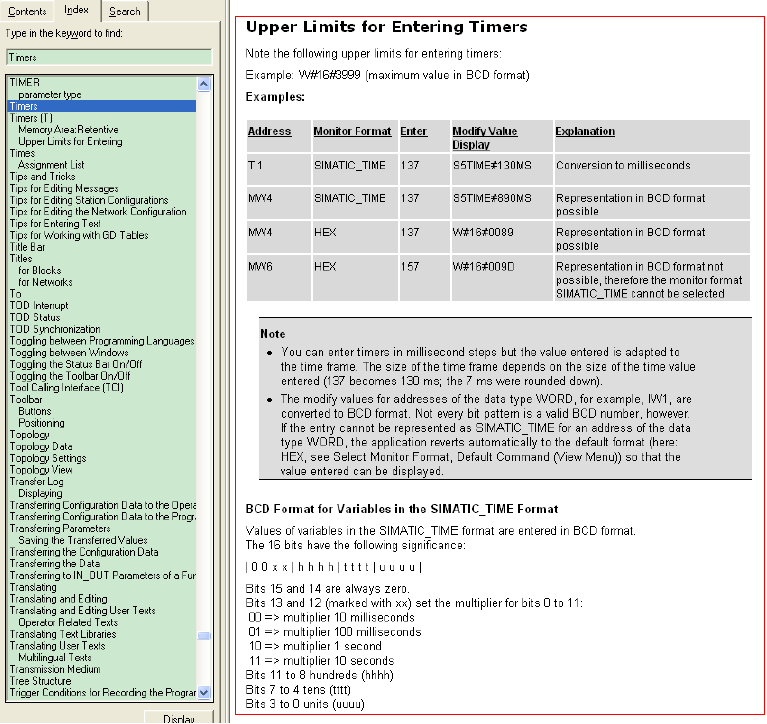

如需将其上位机的设定赋值给S5TIME变量时我们需要将设定值进行转换。首先介绍一下S5TIME的数据格式，如下图所示：

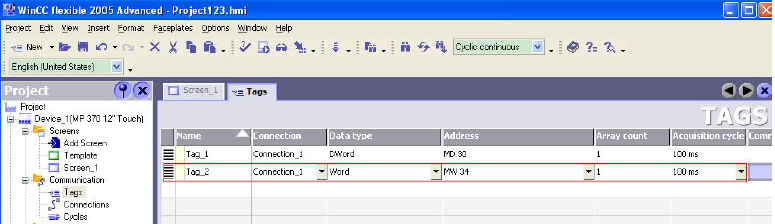

参照上面的方法在上位机定义一个WORD(或INT)类型的变量，例如下图中的MW34

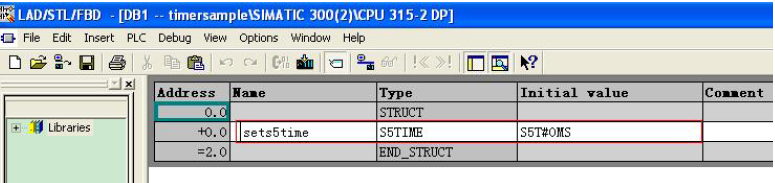

在STEP7中首先定义一个DB块并定义一个S5TIME数据类型的变量：

打开符号表编辑符号：

打开OB1，用I_BCD指令将整数转换为BCD格式，需要注意写入的整数最大值为999，否则，I_BCD会出错（如果千位数存在并小于等于3，编程上讲应该不会出错，但可能达不到你想要的设定值，如果千位数存在并大于3后面的转换将会出错），然后将其与时基做或运算（例子中W3000表示时基位10秒，时间值为0，因为最高4位为0011，如果是W2000，则表示时基位1秒，时间值为0，因为最高4位为0010），并通过MOVE指令送入定义的S5TIME数据类型的变量中。

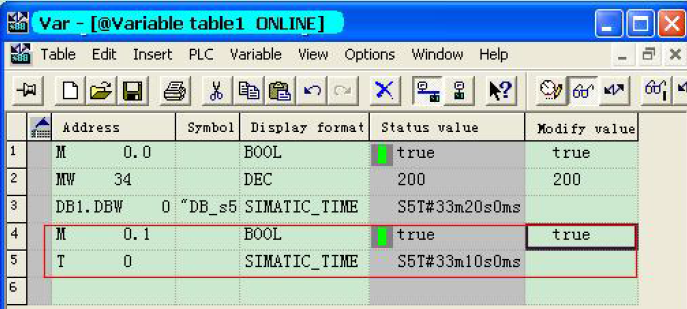

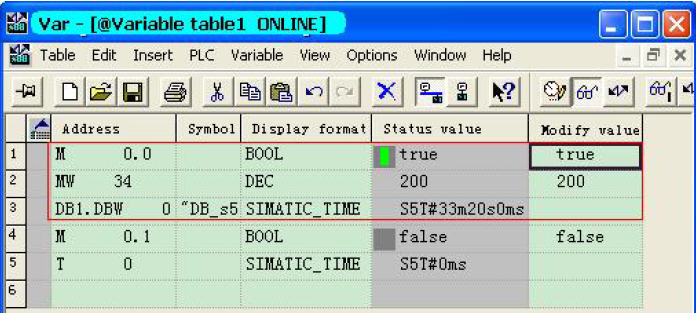

打开变量表观察，当为1时MW34中的值已经转化为S5TIME的格式并存储到定义的中

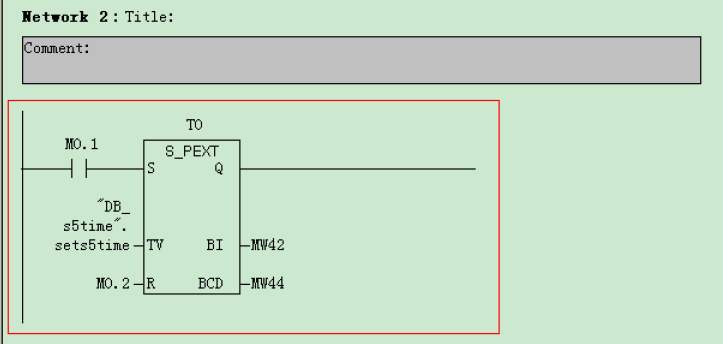

当从0变为1，T0按设定值运行

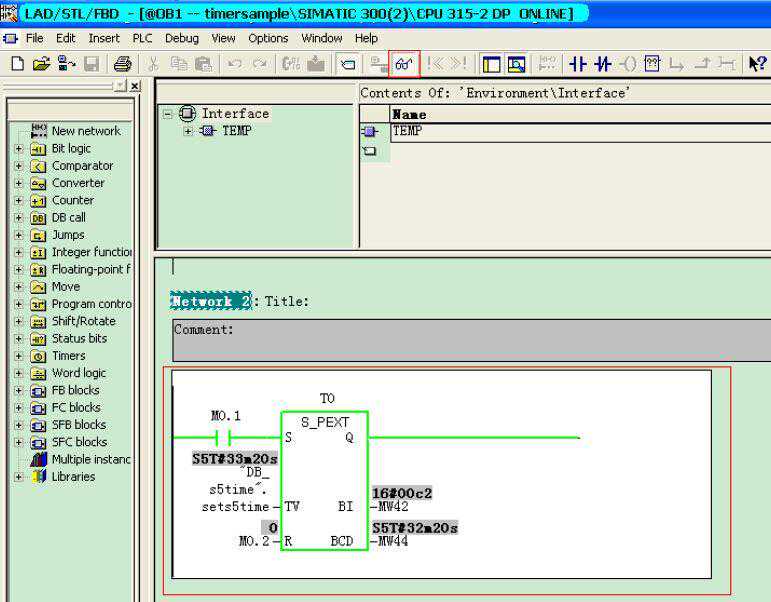

也可通过在线的方法来观察程序
