欧姆龙CP1LPLC的输入中断功能应用举例

例：设计一段程序，在输入中断为0.04输入时，把0传送到D100，在输入中断为0.05输入时，把1000传送到D100中。

此例可用直接输入中断的方式来编写程序，输入端子的编号根据实际的PLC来确定，本例以CP1L的CPU单元为例，输入0.04~0.07分别对应输入中断0~3（中断任务140~143）。

步骤如下：

1、输入接线与输入中断的输入端子设定。

在CX-Programmer（下文简称CX-P）软件中，在项目树中的“设置”选项上双击鼠标，打开“PLC设定”窗口，选择“内置输入设置”标签选项卡，在“中断输入”处，可选择IN0~IN5共6个输入端子的作用，这里把IN0\IN1设置为“中断”。

2、建立输入中断程序。

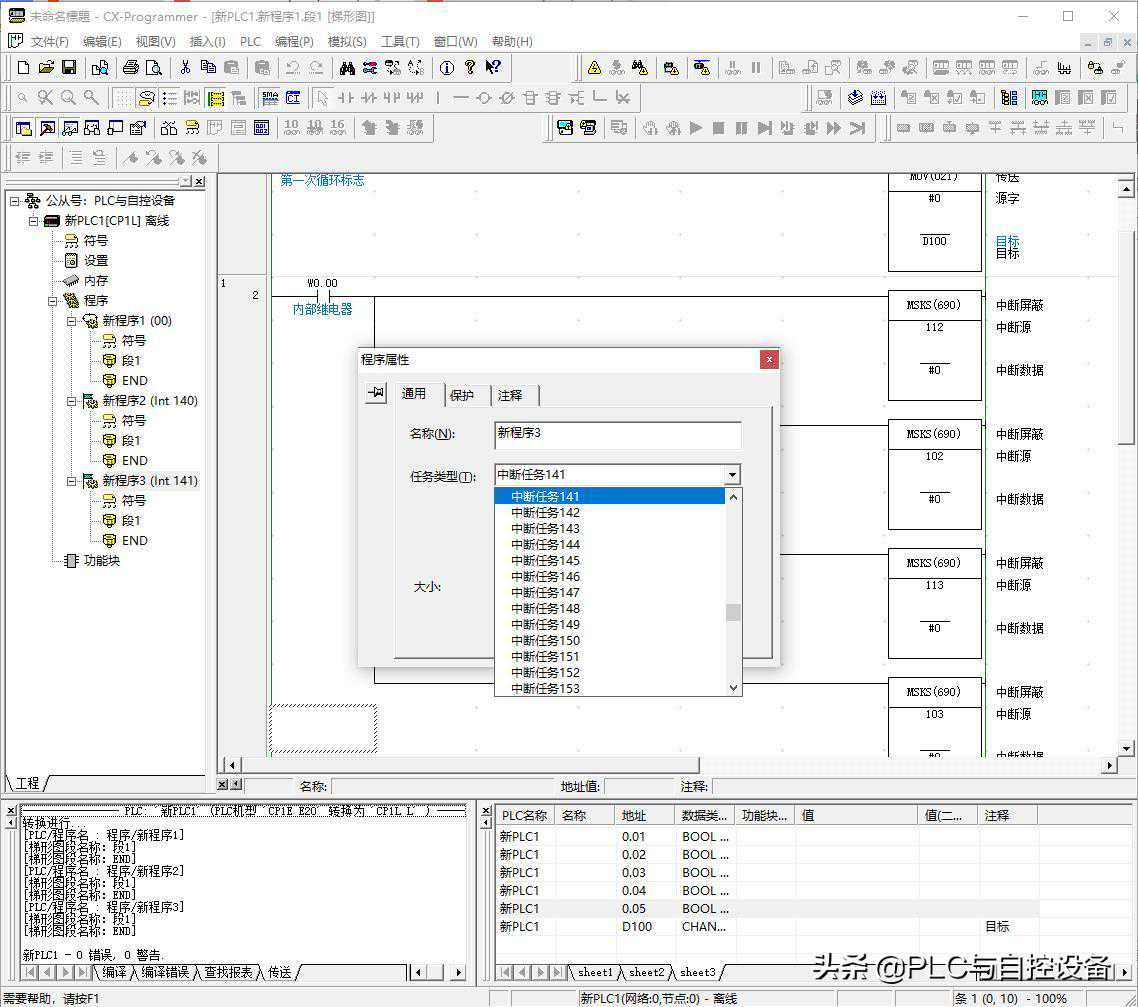

同样的方法再建立一个“中断任务141”程序，如下图所示。

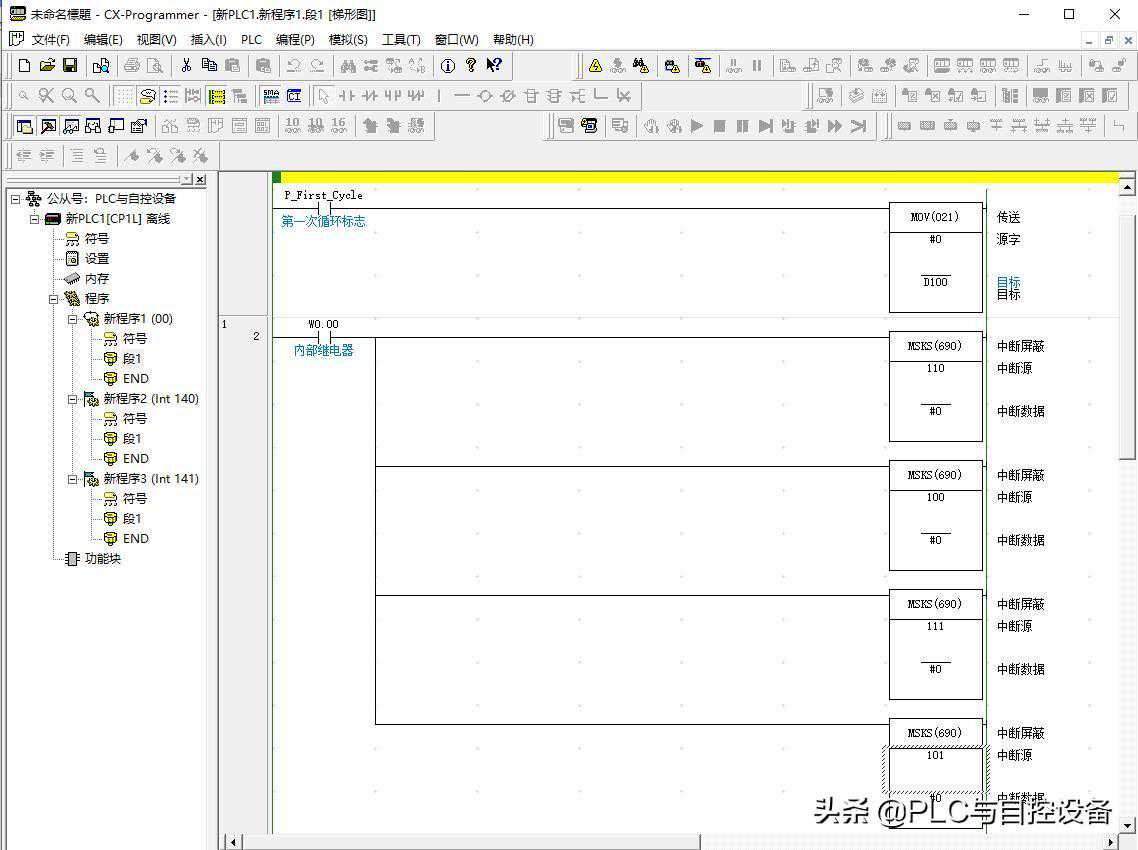

3、编辑主程序，如下图所示。

MSKS中断设置与屏蔽指令在直接输入模式下的作用如下：

110~117为输入中断0~7的上升沿/下降沿指定位，1为下降沿有效。

100~107为输入中断0~7的中断开启/关闭指定位，1为关闭中断。

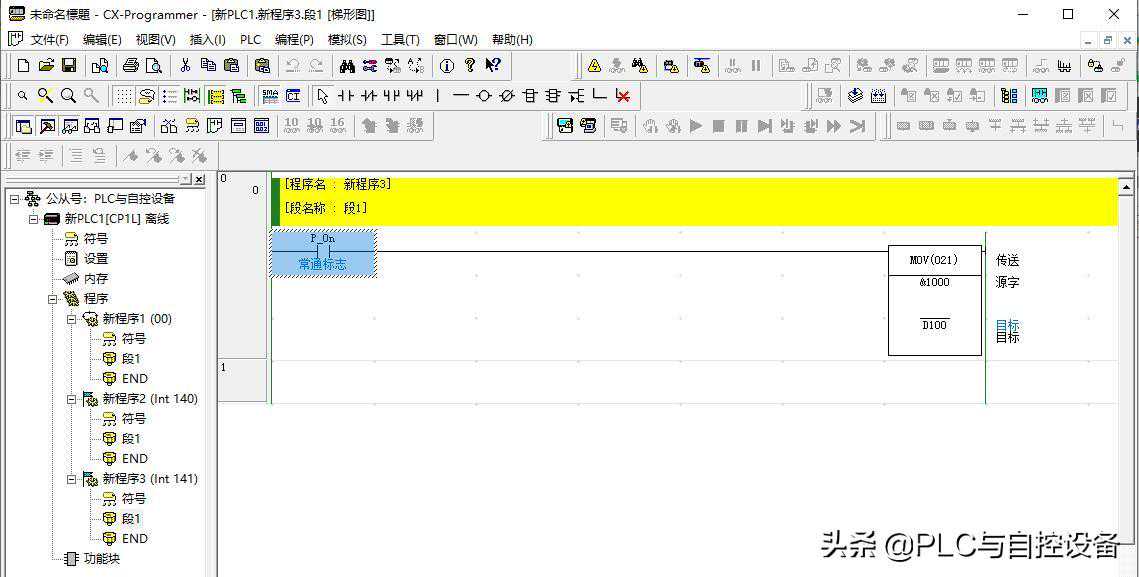

4、编辑中断程序，如下图所示。

5、将电脑与PLC连接，把程序导入PLC中，然后将PLC断电10秒左右再开启。

注意不同CPU型号的PLC的中断功能设置不太一样，还是要多实践练习。
