MCGS是指昆仑通态触摸屏，MCGS组态软件有嵌入版，通用版，网络版本三个版本组成，嵌入版比较常用，这里讲解MCGS嵌入版与S7-200SMART以太网通讯。

1软件配置

第一步：（在桌面打开MCGSE组态环境快捷方式）

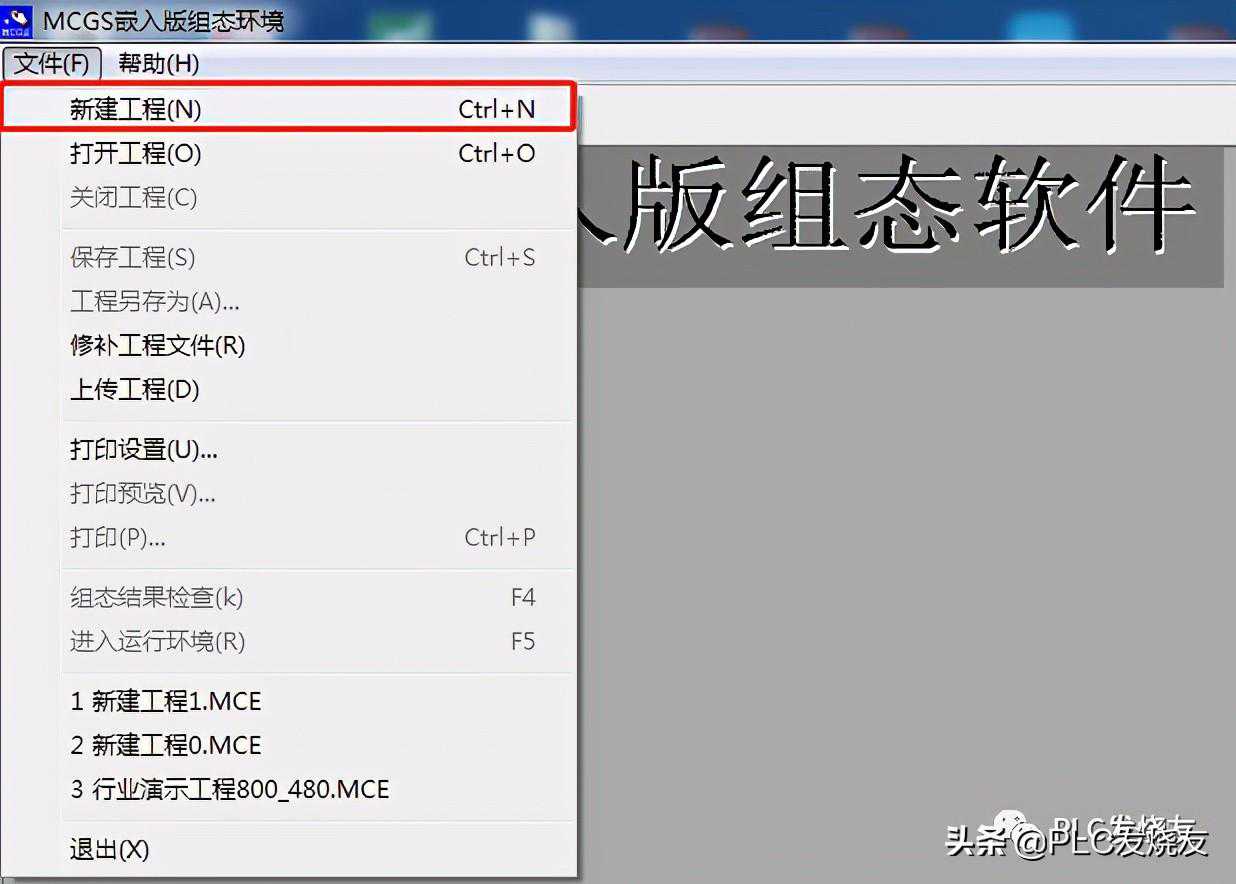

第二步：（软件左上角菜单栏—文件—新建工程）

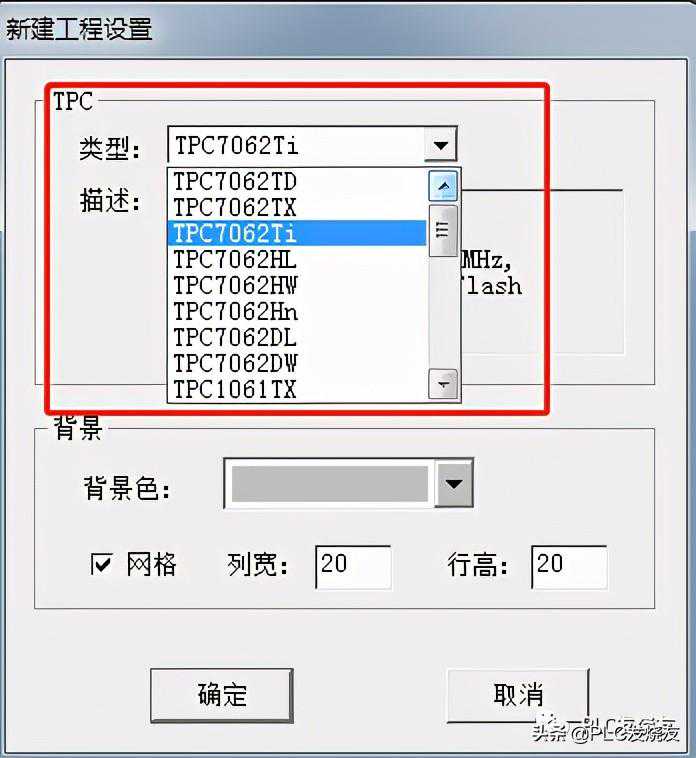

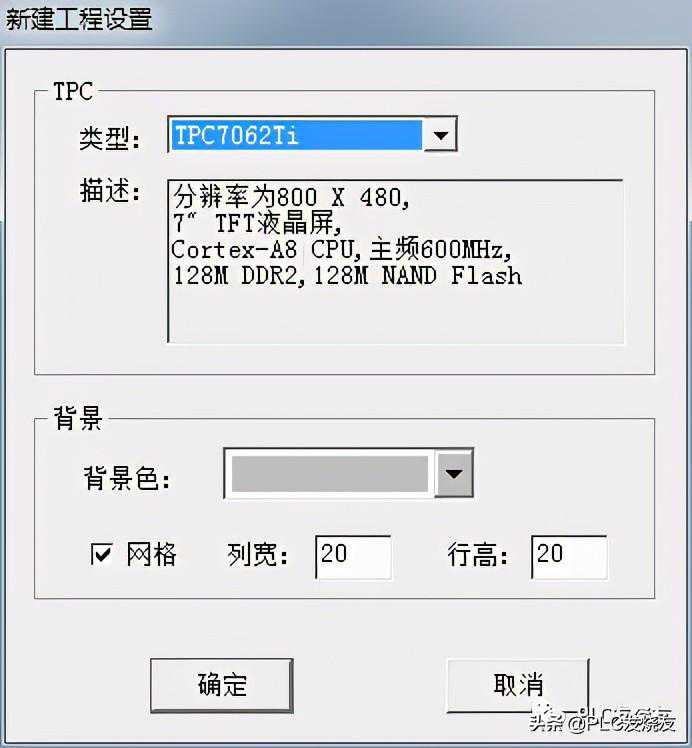

第三步：（新建工程设置—TPC）

类型（选择你设计触摸屏型号）

描述是你选择触摸屏型号的详细信息介绍

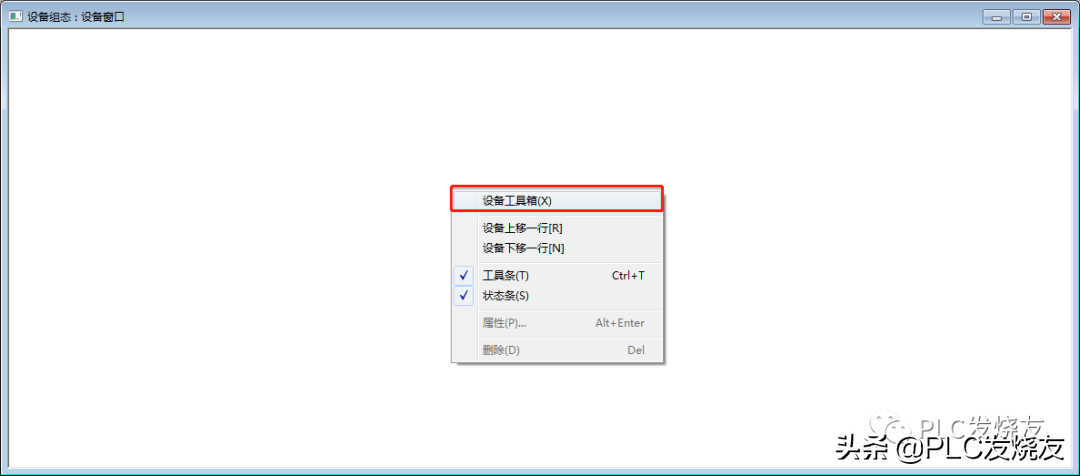

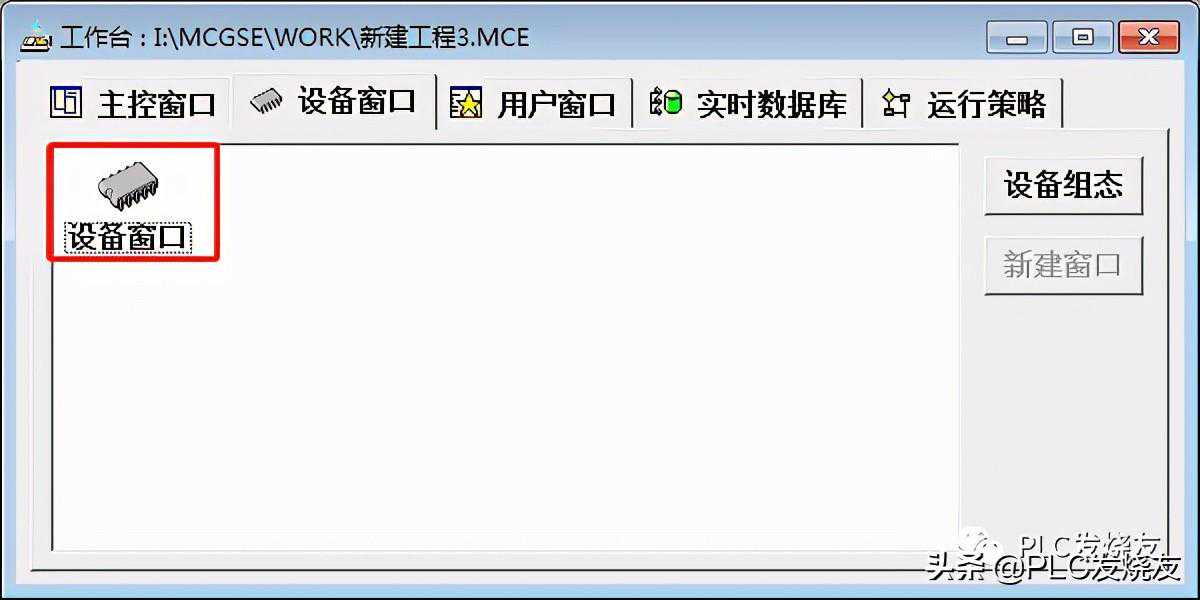

第四步：（打开工作台—设备窗口—鼠标双击设备窗口）

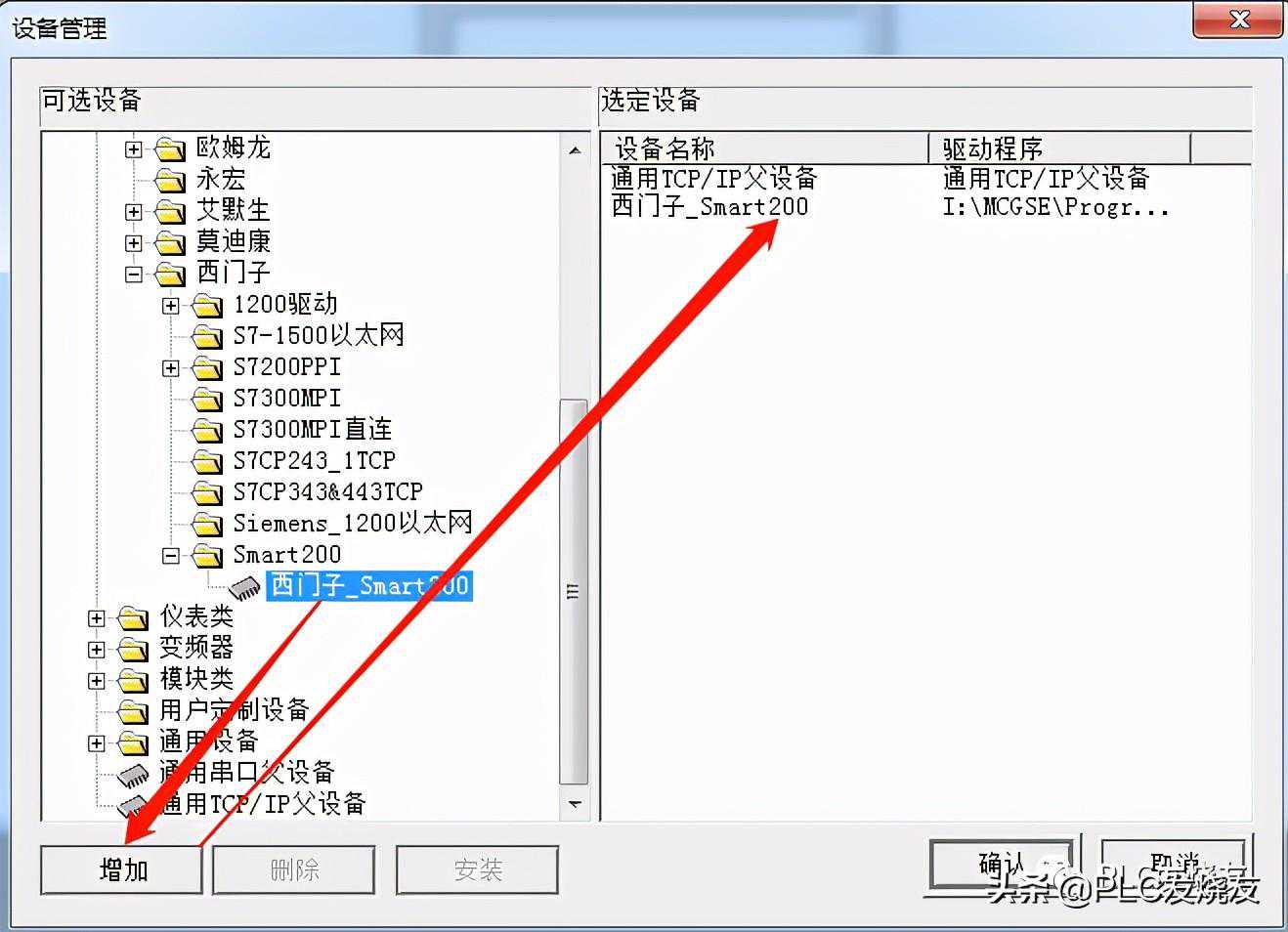

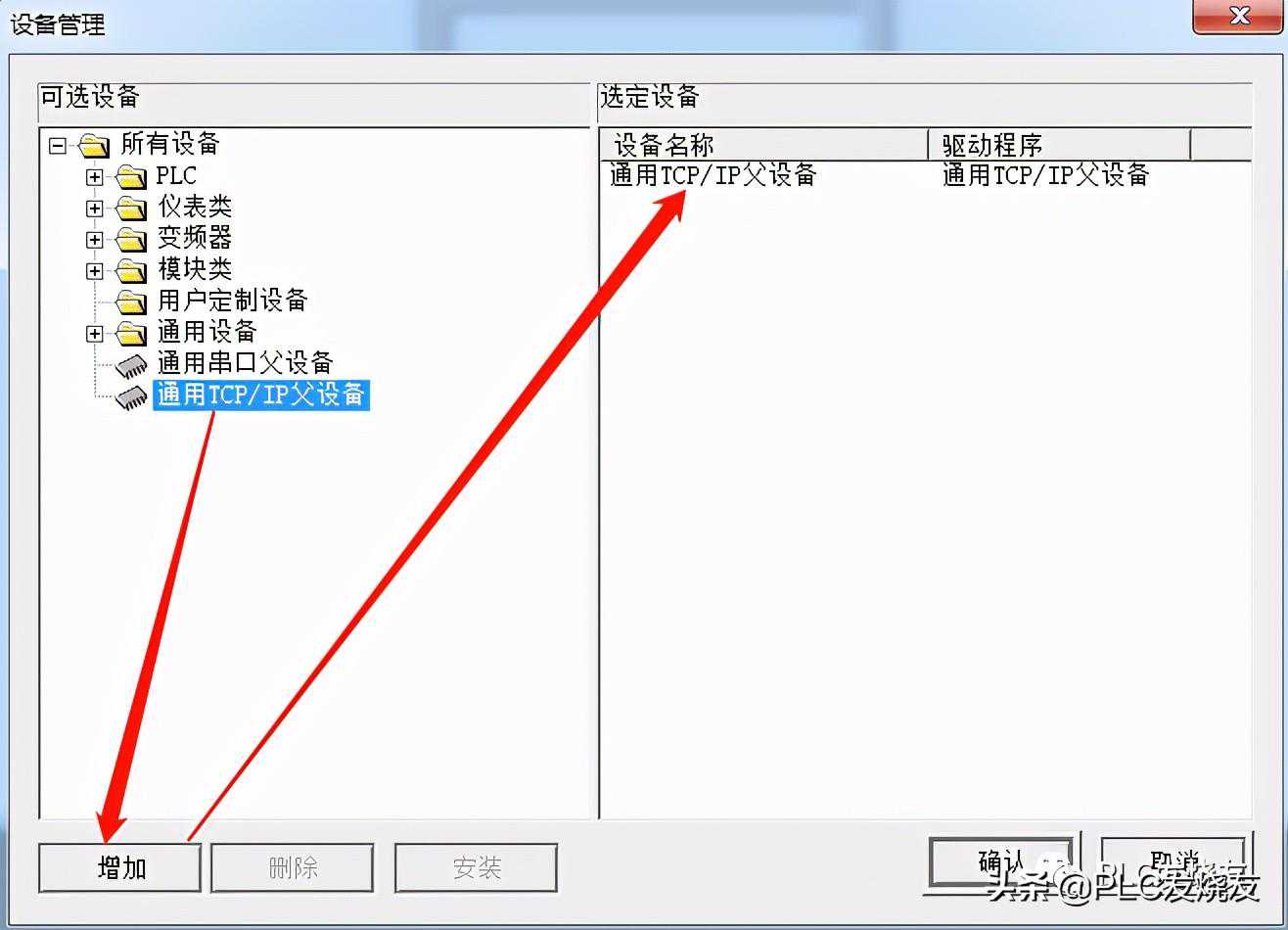

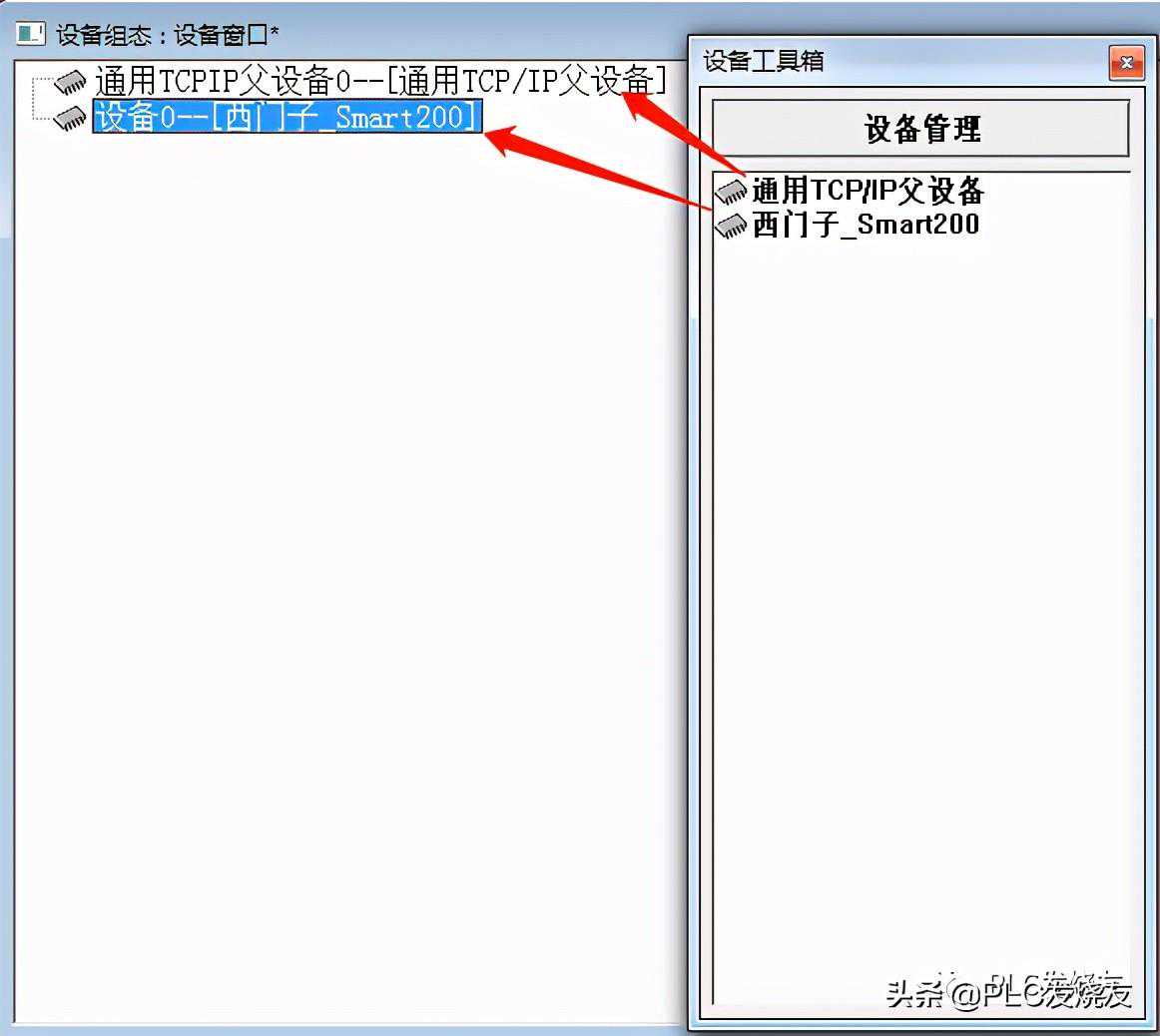

温馨提醒：这里为什么选择通用TCP/IP父设备呢？因为要填加一个主设备，才能填加子设备，这里的子设备是指：通信的PLC、仪表、变频器等！

第十步：（鼠标双击打开设备0——[西门子Smart200]进入通信配置）

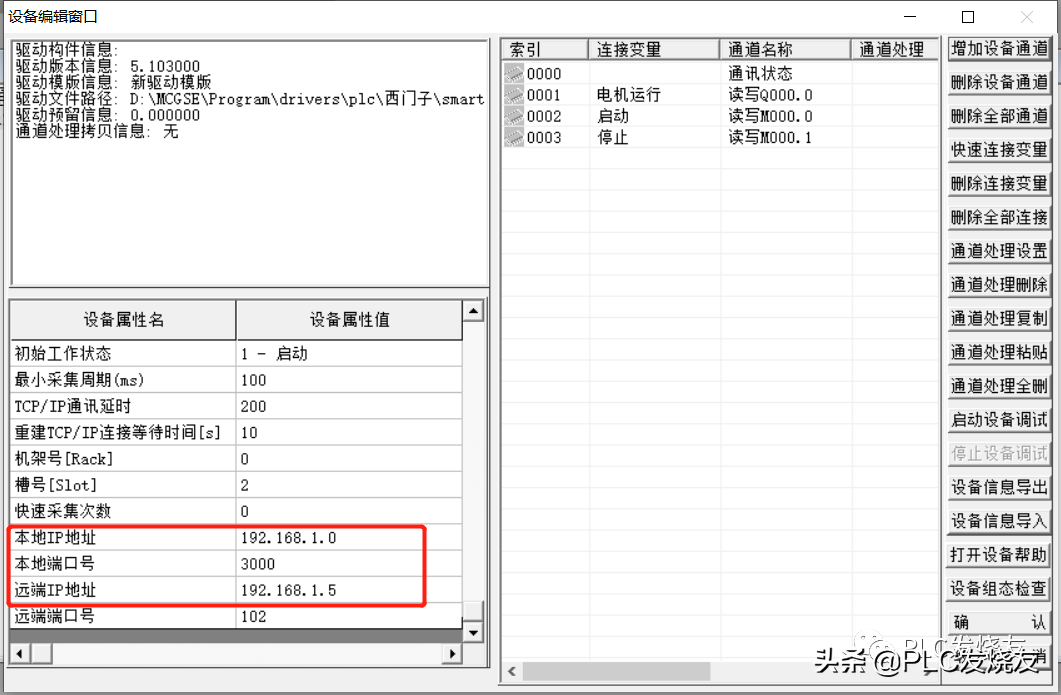

第十一步：（在设备属性值填写IP地址）

本地IP地址：192.168.1.0（这里填写触摸屏地址或者电脑本地连接IP地址）

远程IP地址：192.168.1.5（这里填写PLC通信IP地址）

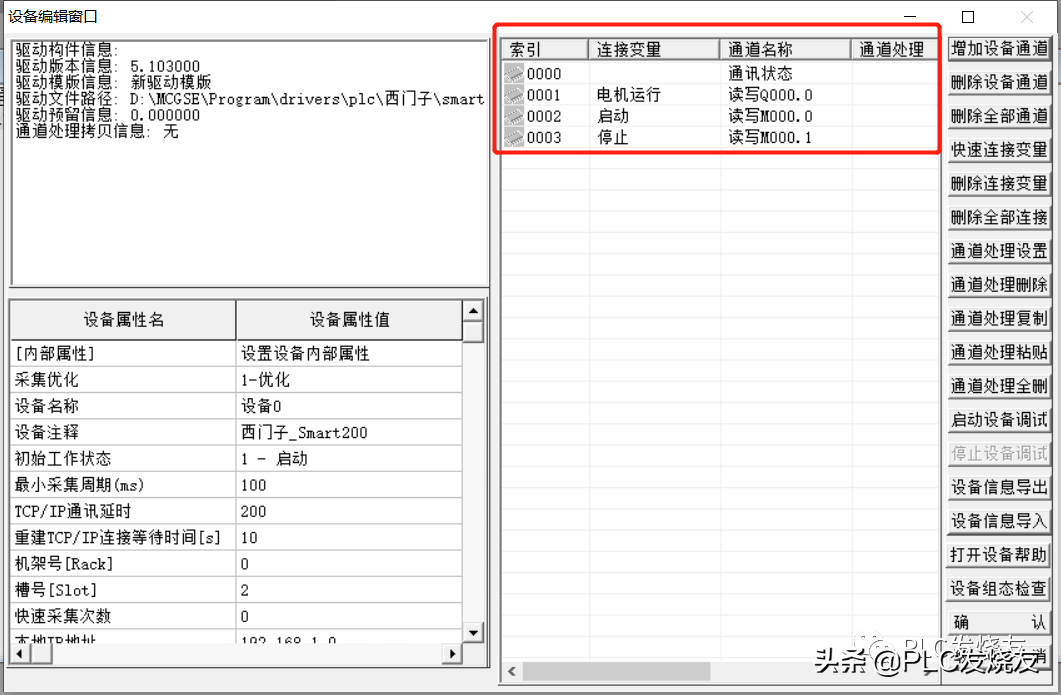

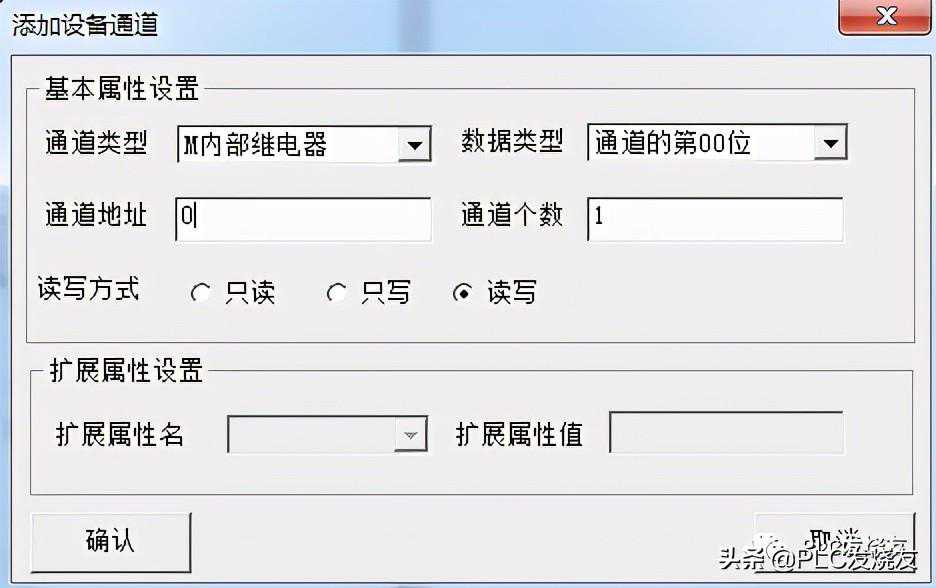

第十二步：（添加设备通道，添加PLC变量地址）。

通道类型：M内部继电器

数据类型：第0位（这里是指PLC地址变量小数点后面的位数，例如我地址是，那么在数据类型应填写通道的第05位）

通道地址：0（这里是指小数点前面位的地址，例如我地址是，那么应在通道地填写1）。

通道个数：代表连续的位数。

2画面设计

第一步：（用户窗口—新建窗口—窗口0）

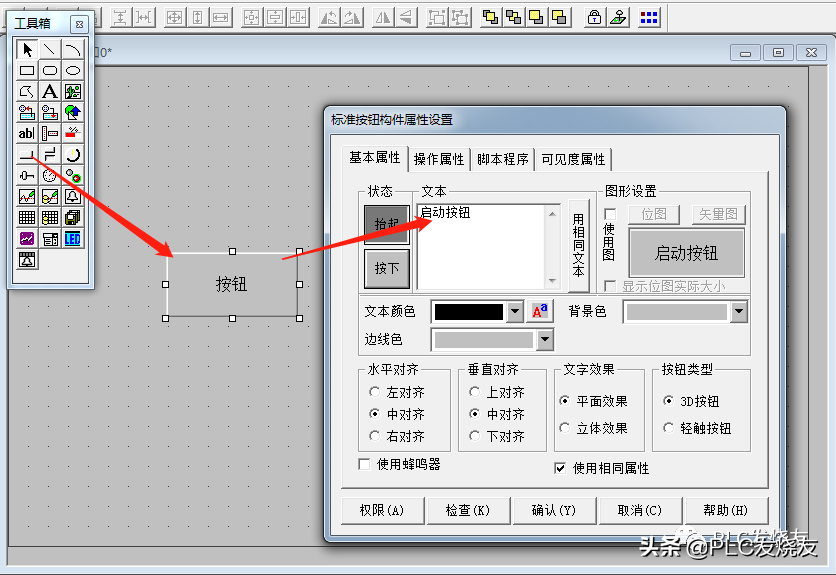

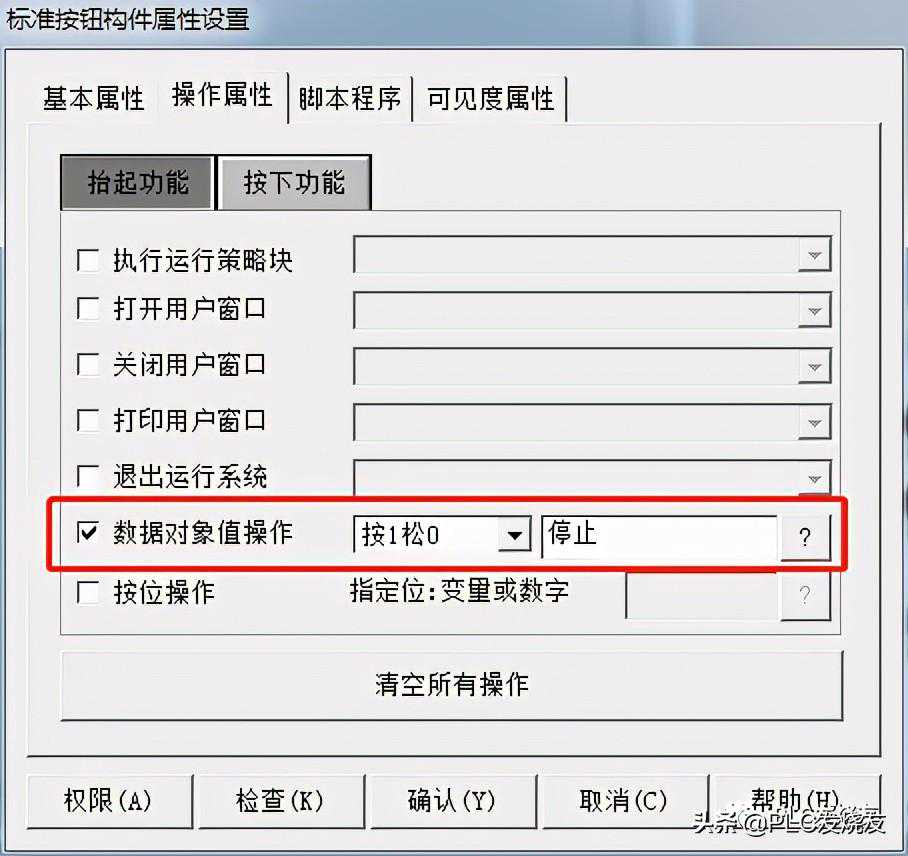

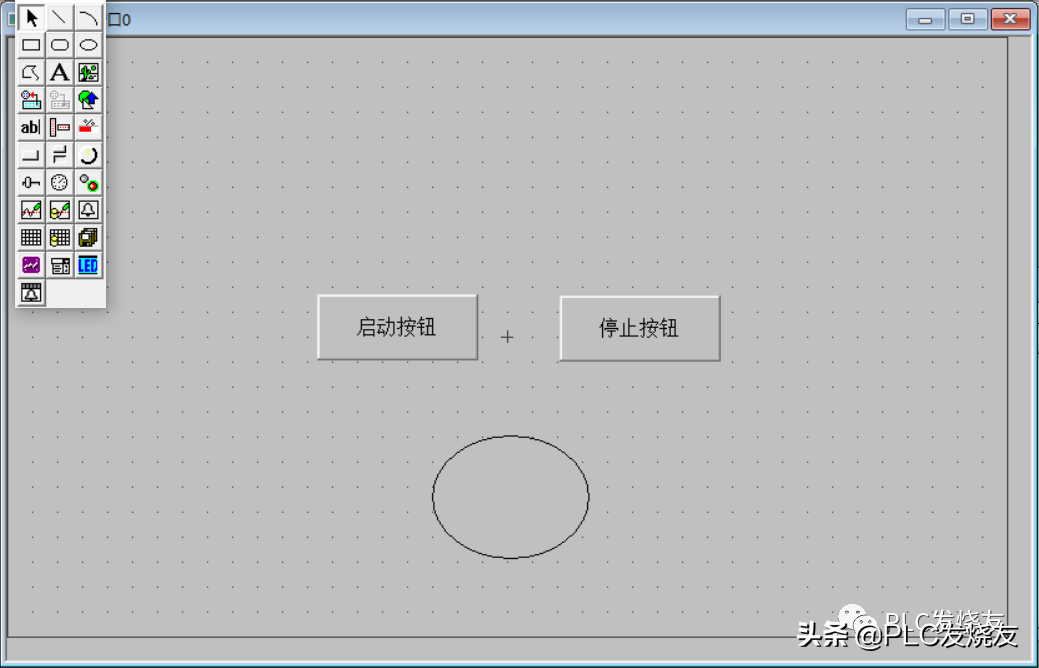

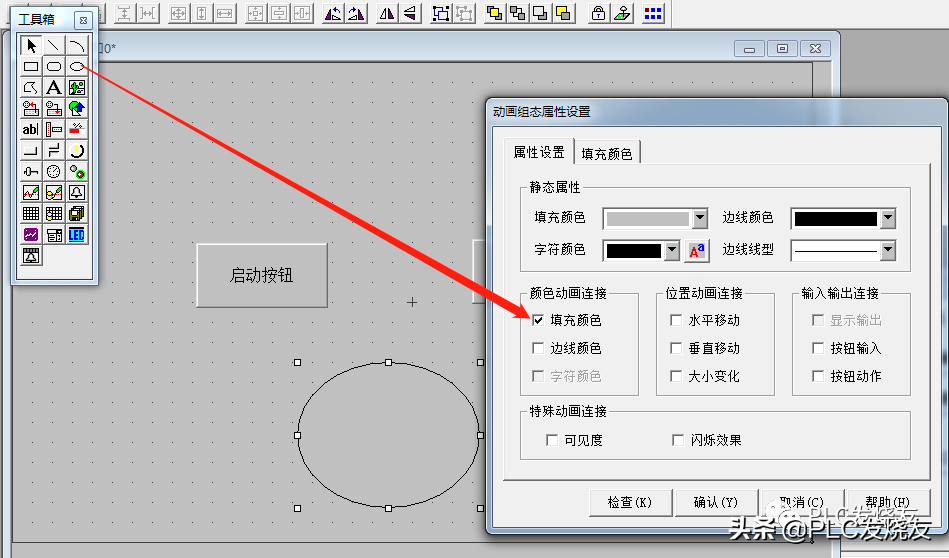

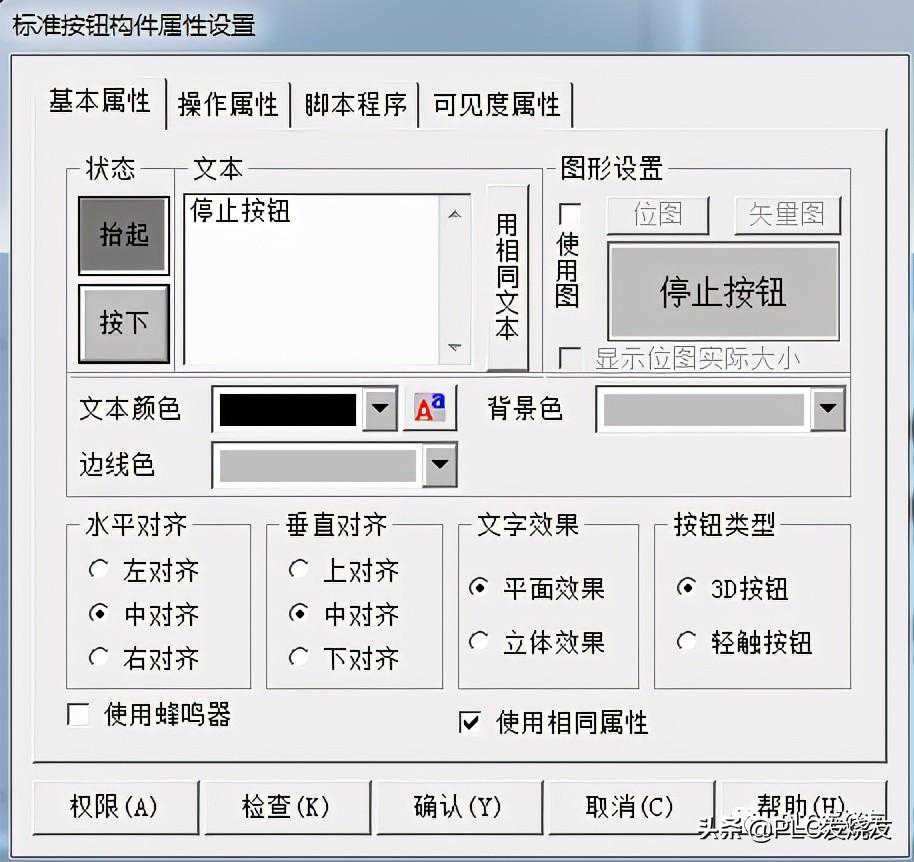

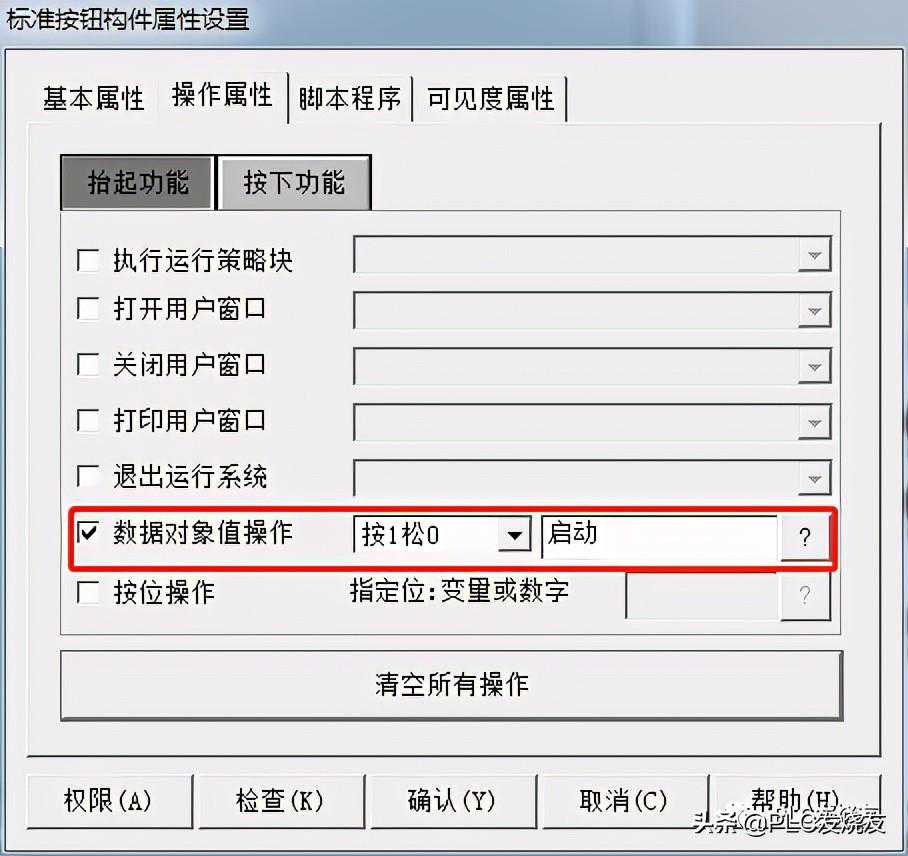

第二步：（双击打开窗口0，设计如下图启保停画面）

3编写程序

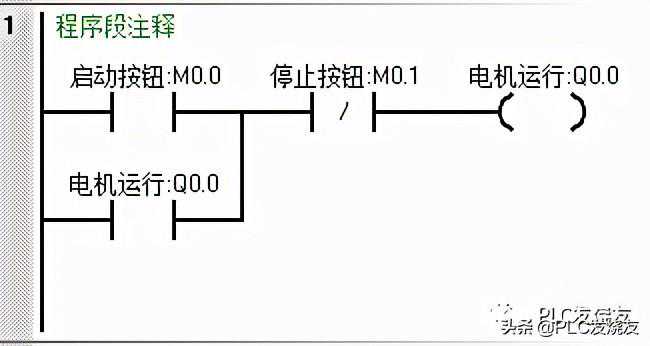

第一步：（在STEP7-MicroWINSMART编程软件中编写启保停程序）

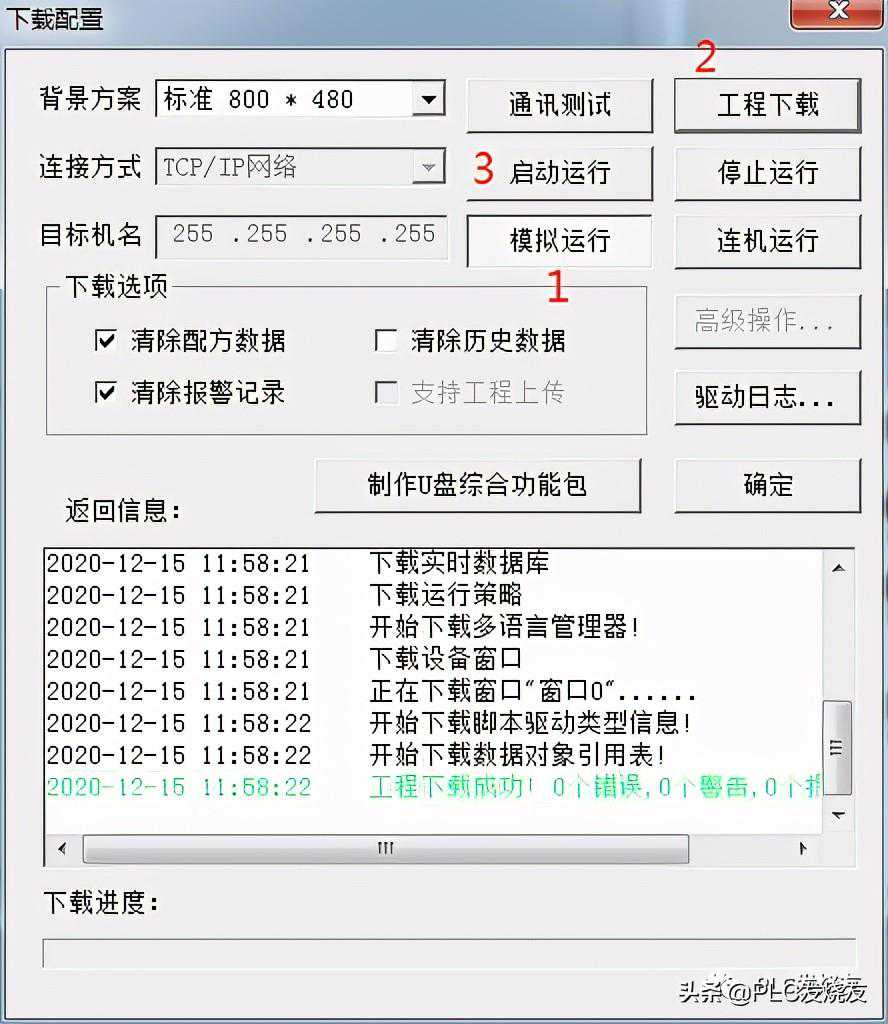

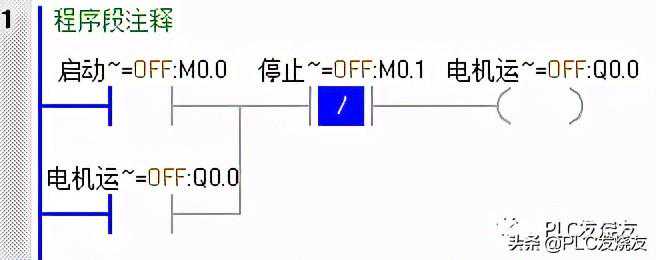

第二步：（下载到PLC并监控）

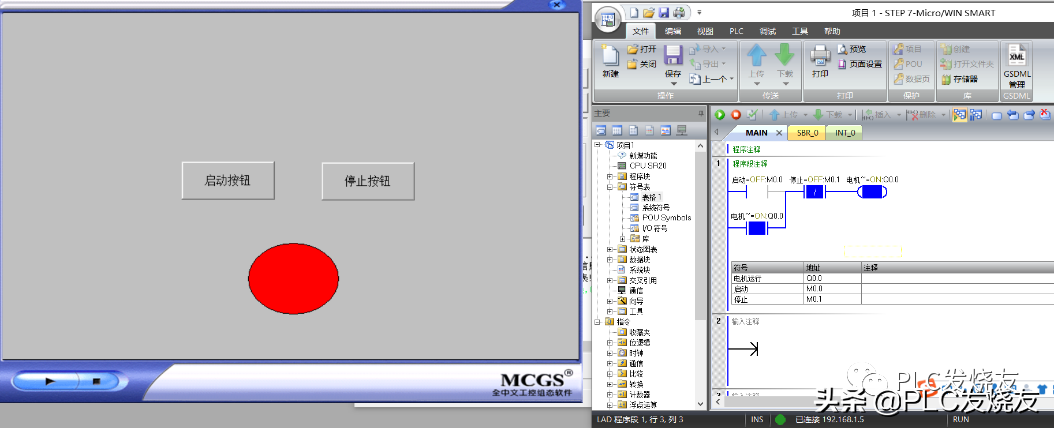

4演示效果
