写在前面（文中超链接仅在微信公众号“智能制造之家”有效）

大家好，我是Alic,号主小智损友一枚~

从事自动控制领域和信息化相关工作的小伙伴应该知道，罗克韦尔和西门子、三菱、施耐德、欧姆龙等等都是知名的自动化软硬件及解决方案提供商。

前面我们介绍了工业软件巨头西门子，达索的工业软件体系：

解读西门子的工业软件帝国，巨头的数字化工业战略

工业软件巨头解读：西门子是一家软件公司，达索是一家“3D体验”公司

今天我们聊一聊罗克韦尔自动化~

01RA的数字化之旅

在前面的文章：

西门子、施耐德、罗克韦尔等巨头告诉你，为何你大爷始终是你大爷

当中，我们知道几乎所有面向未来的自动化厂商，都在加速拥抱软件的步伐，罗克韦尔作为工业自动化与信息化领域的重磅玩家，当然也不例外~

不过RA并未像它在工业自动化的老对手西门子一样，西门子20多年来100多亿美金的的收购，使之成为了工业软件体系最全的工业巨头，作为一个世界级的工业自动化厂商，RA的战略的更多是各种工业软件厂商联盟的形式，构建数字化生态~

2018年，罗克韦尔对工业软件巨头、全球三大CAD厂商之一的PTC公司投资10亿美元；

2019年则，罗克韦尔与全球最大的工程仿真巨头ANSYS进行战略合作，助力客户研发基于仿真的产品、流程或制造的数字孪生体；

2020年10月8日，本就与微软有着长期合作的罗克韦尔，与微软宣布了一项为期五年的合作扩展计划，为客户提供全面、简单的工业物联网开发和运营解决方案，并消除了阻碍工业数字转型计划的数据孤岛。

此外，罗克韦尔还和埃森哲、EPLAN等不同领域的巨头通力合作，完善自己的数字化朋友圈，构建完整的数字化生态，有点类似前面介绍西门子与SAP的合作关系：

软件巨头SAP成为西门子Teamcenter经销商？工业软件全球术与势

当然，作为全球领先的工业自动化和信息化厂商，罗克韦尔也进行了一系列的收购，下图来自某号称做竞争分析的网站，列举了2014到今年以来罗克韦尔收购的公司

最让大家印象深刻的应该就是Emulate3D，这是一家位于英国的对工业自动化系统进行数字模拟和仿真的创新型工程软件开发商。可以看出对于数字孪生，已经成了西门子、达索、贝加莱、罗克韦尔等厂商必争之地：

西门子自不必说；Teamcenter、NX、Tecnomatix等数字化软件产品齐上阵；

贝加莱在把industrialPhysics3D模拟工具集成到AutomationStudio的工程环境中，其用户可以将CAD的数据直接导入仿真工具，快速生成数字孪生模型；

RA收购Emulate3D，可以将CAD信息与控制系统逻辑结合，以进行数字化仿真测试。

RA在数字化的道路上一直在奋力前行，通过不断的收购，建立与微软、埃森哲、PTC、EMULATE3D、ANSYS、KEPWARE、EPLAN等各自领域内的巨头合作。不断构建自身数字化生态，建立自身的护城河~

02罗克韦尔的工业软件体系

作为工业自动化和信息化领域的国际知名企业，罗克韦尔自动化（RockwellAutomation，以下简称RA）的软件体系包含了从工业自动化到信息化管理软件等，从罗家官方信息来看，主要包含6个方面：设计（Design）、HMI、制造智能与分析（ManufacturingIntelligenceandAnalytics）、制造执行系统（ManufacturingExecutionSystems）、组态与协作（ConfigurationandCollaboration）、过程控制（Process）。

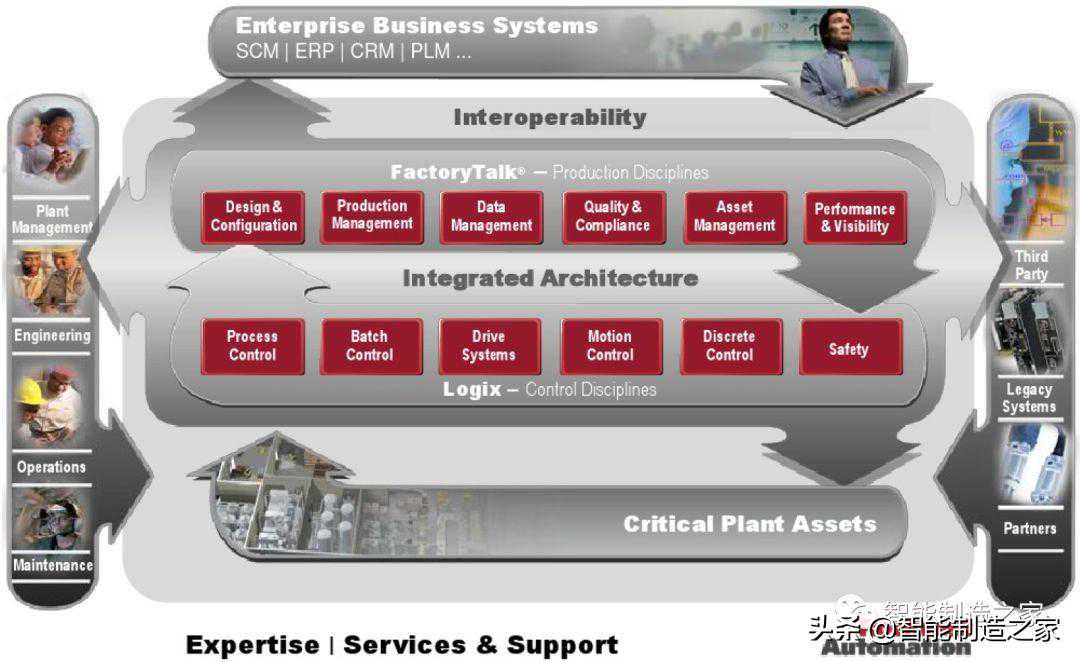

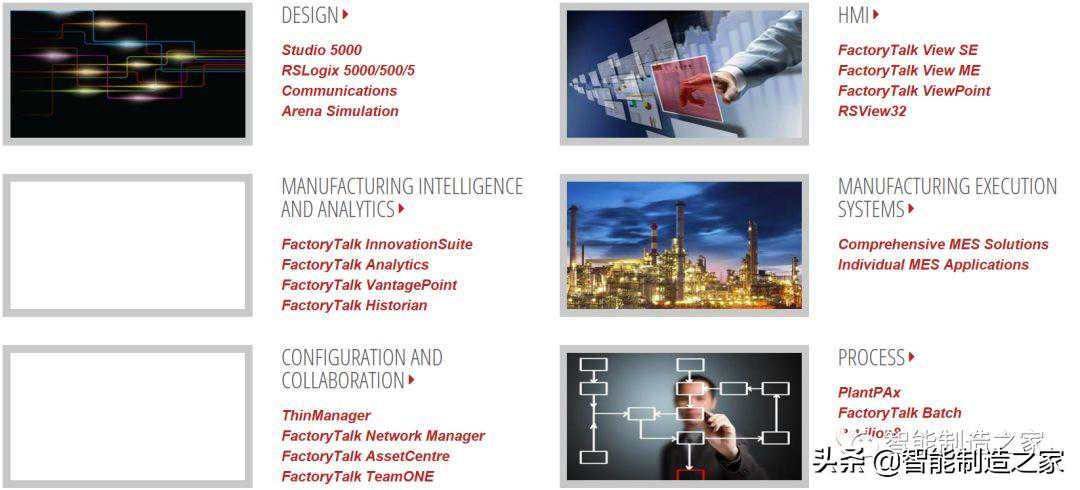

和以前一样，官方图镇楼

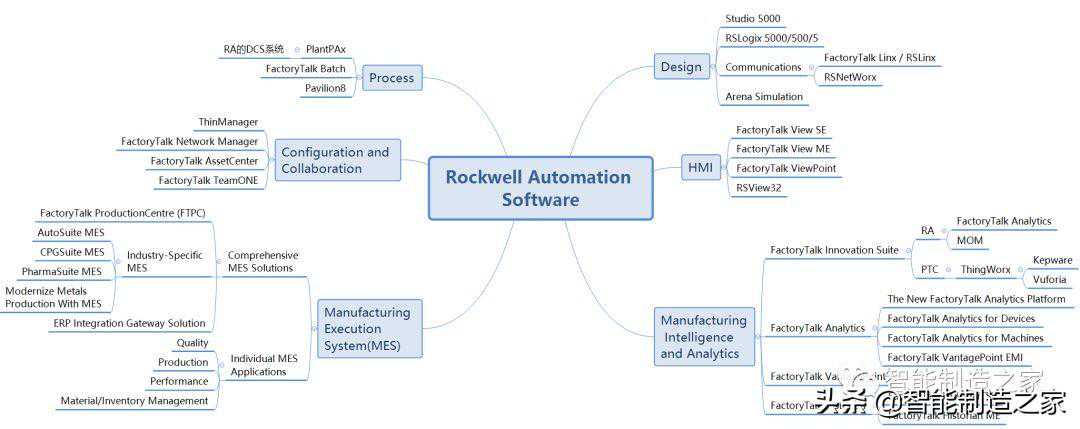

如果大家还不是很清晰，我亲自整理了一幅图，可以让大家更清晰的去理解

对于做自动化的朋友，肯定对设计和HMI板块非常熟悉，都是大家经常用到的东西，

下面我们分别从几个方面来看一下。首先是设计（Design）部分，这里面主要包含的编程软件、通讯软件和系统仿真软件。

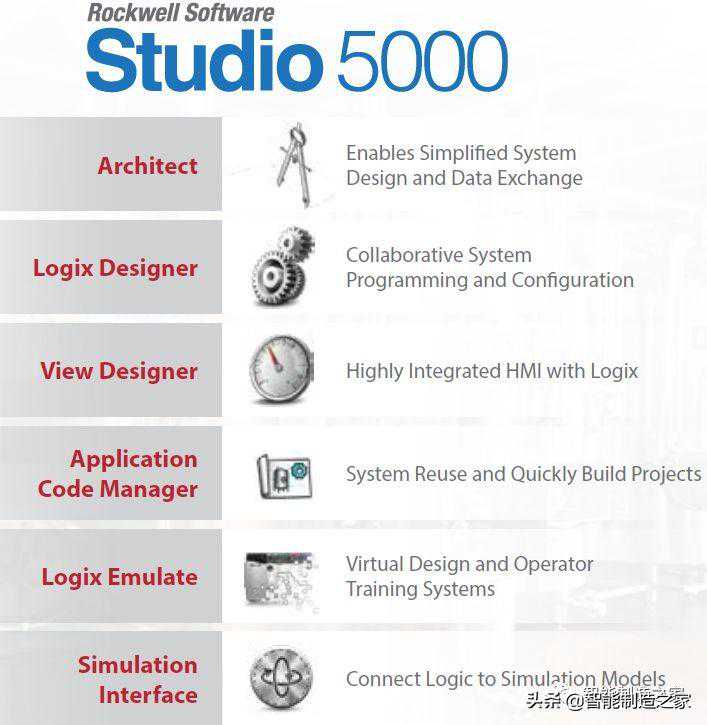

做自动化的小伙伴应该都非常清楚，Studio5000和RSLogix5000/500/5都是编程软件，对应于不同系列、不同版本的控制器，而且Studio5000是RSLogix5000的升级版本，对于同系列的控制器。这里小编就不多做介绍了，Studio5000还包含一个控制器仿真软件LogixEmulate，用于仿真PLC程序，查看程序逻辑和I/O条件、结果~

然后就说说通讯软件啦，通讯软件包含两部分，一个是网络组态用的RSNetworx，为来自ODVA的开放式标准网络（包括ControlNet、DeviceNet和Ethernet/IP）提供设计和组态管理服务；另一个是为通讯提供驱动的软件FactoryTalkLinx/RSLinx，负责实现控制系统和硬件产品直接的数据传输。

ArenaSimulation是一款业务流程仿真软件，由于关于它的介绍很少，小编也没用过，所以这里就不多说了。不过有点需要说明的是，RA在今年1月份收购工业自动化系统模拟与仿真的领先软件开发商Emulate3D，不知道RA是不是也准备在仿真领域大展拳脚。

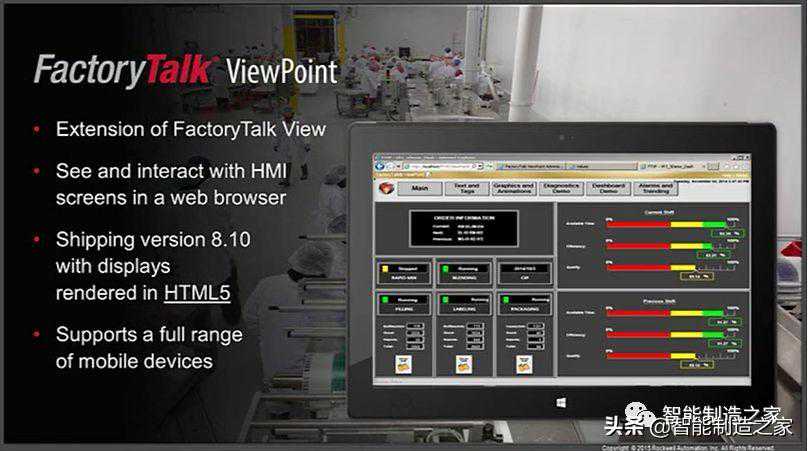

然后来看一下RA的HMI软件，包含FactoryTalkViewSiteEdition(SE)、FactoryTalkViewMachineEdition(ME)、FactoryTalkViewSitePoint和RSView32。RSView32就不多说了，它的升级版本就是FactoryTalkView，而FactoryTalkViewSE和FactoryTalkViewME的区别是：ME主要针对的设备的触摸屏，而SE主要应用于上位机（当然了，如果要在触摸屏上用SE也不是完全不可能的，当然其实准确的说并不能那么简单的去区分），如果有小伙伴熟悉西门子的HMI软件，可以做一个粗略的类比来帮助理解，FactoryTalkViewME相当于是WinCCFlexible，FactoryTalkViewSE相当于是WinCC。而FactoryTalkViewSitePoint将SE、ME扩展到了移动设备上，用户可以使用手机、平板等便携设备，通过网页访问到FactoryTalkView的画面、趋势图、报警等应用。

至于RA的MES/MOM平台——FactoryTalkProductionCentre(FTPC)采用包括客户端、Web层、业务逻辑层、数据库的四层架构，主要包含四大模块：质量管理（Quality）、生产管理（Production）、绩效管理（Performance）、物料/库存管理（Material/InventoryManagement），并且为与上层ERP系统的集成提供的专门的解决方案ERPIntegrationGatewaySolution。

目前FTPC已经在汽车行业、大众消费品、制药行业、现代金属加工等多个领域得到应用（RA的MES产品族貌似不如西家那样全覆盖，感兴趣的可以参考：最全解读西门子MES/MOM平台Opcenter，100多亿美金的数字化之路）。

前面我们专门有过专题介绍：

FTPC,Apriso,Camstar如何入门MES—跟我入门MES/MOM前导篇

罗克韦尔MESFTPC技术架构，组件概览-跟我入门MES/MOM系列1

罗克韦尔MESFTPCProcessDesigner介绍-跟我学MES/MOM系列2

体系解读罗克韦尔MES平台FTPC-跟我入门MES/MOM系列特别篇

然后我们看一下RA的制造智能与分析套件ManufacturingIntelligenceandAnalytics，包含有四大部分：FactoryTalkInnovationSuite、FactoryTalkAnalytics、FactoryTalkVantagePoint、FactoryTalkHistorian。其中的FactoryTalkAnalytics提供一个统一的分析平台FactoryTalkAnalyticsProjectScio，以及分别为OEM厂商和终端用户提供丰富的数据分析、辅助决策功能的FactoryTalkAnalyticsforDevices和FactoryTalkAnalyticsforMachines应用。

FactoryTalkVantagePoint是一款功能强大的基于Web的制造商业智能解决方案，能使用户在办公室或者制定决策过程中实时访问制造信息和企业信息。

FactoryTalkHistorian收集生产过程、机器设备的历史数据，供其他软件、模块分析和处理，提炼有价值的信息来推进改善和辅助决策，同样分为SE版和ME版。

这里值得一提的是FactoryTalkInnovationSuite（小编在之前的文章中也提到过的），这是罗克韦尔自动化与PTC公司联合推出的一款组合软件套件，旨在改善与工厂车间操作技术(OT)设备的连接。该套件包含的技术包包括Rockwell的FactoryTalkAnalytics和MOM平台和PTC的ThingWorx工业物联网平台，其中包括著名的Kepware工业连接和Vuforia增强现实(AR)工具。

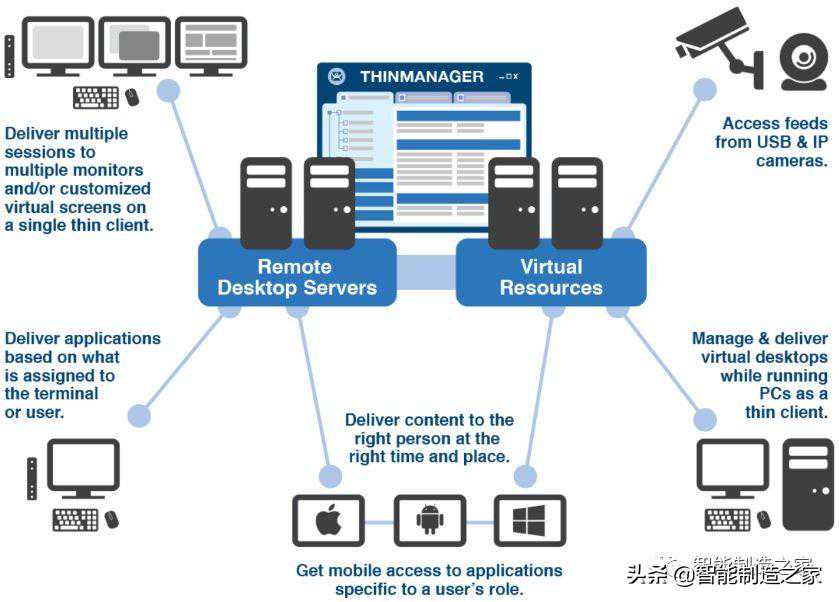

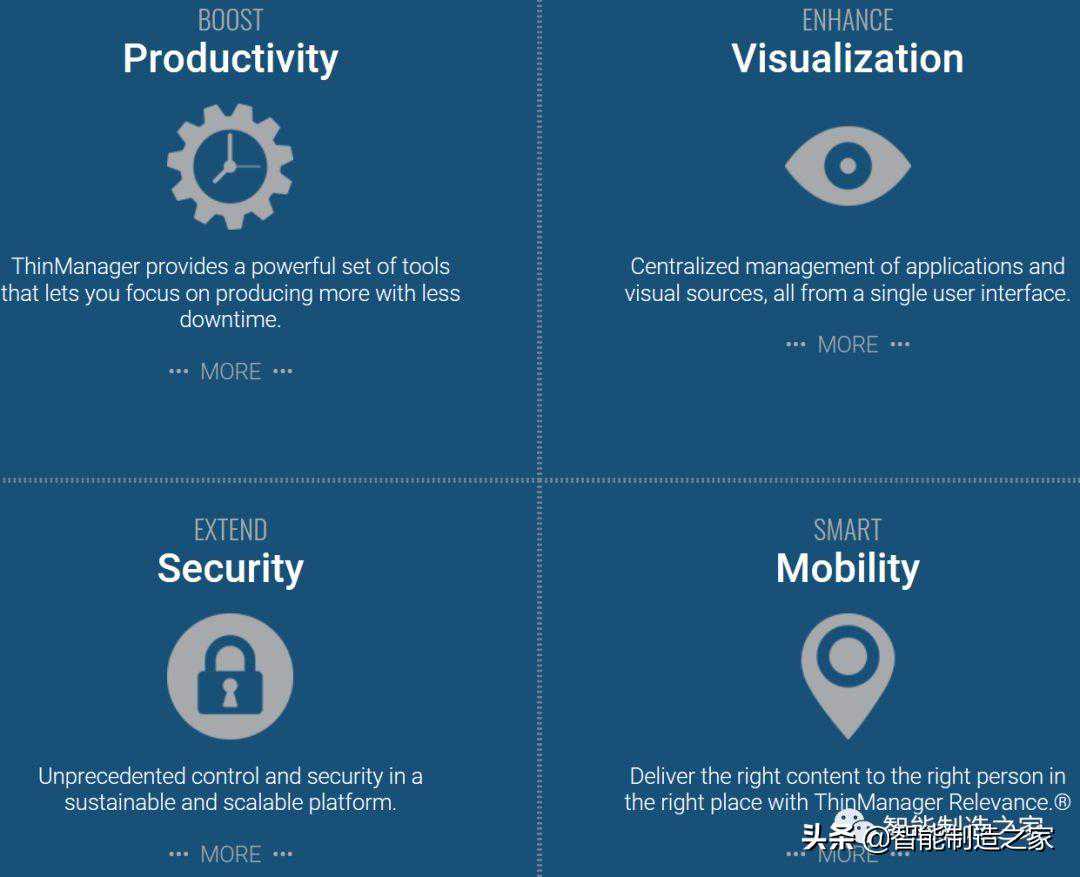

组态和协作软件中包含ThinManager、FactoryTalkNetworkManager、FactoryTalkAssetCenter、FactoryTalkTeamONE。ThinManager是面向自动化网络的软件解决方案，可针对每个PC、瘦客户端、移动设备和用户安全集中地配置和部署应用程序和内容。

FactoryTalkNetworkManager和FactoryTalkAssetCenter比较容易理解，分别是对网络管理和资产管理的工具，用于确保网络的稳定可用、及时诊断和设备资产的OEE监控、优化、维护和保养、提高设备利用率。

FactoryTalkTeamONE是一款同时适用于iOS和Android智能手机的全新应用，可通过移动设备查看、监控设备的运行状况，实时掌握设备信息。FactoryTalkTeamONE应用的设备模块可直接与网络中的设备通信并查看实时数据，而不是作为客户端而与某一服务器连接。当可以安全接入云时，这些模块可与其他受信任的团队成员同步。

最后一个部分是RA针对过程控制领域提出的解决方案，包含DCS系统PlantPAx、批次管理软件FactoryTalkBatch和模型预测控制软件Pavilion8。小编对过程控制不熟，就不多说了~
