上周写了一篇关于一个PLC对应两个触摸屏的文章，这次写一个关于一屏多机的设置步骤

硬件

PLC1：欧姆龙CP2E-S40DT-D

PLC2：欧姆龙CP2E-N40DT-D

触摸屏：威纶通MT8071iP

CP1W-CIF11(RS-485选件版)

通讯协议：MT8071iP与PLC1(CP2E-S40DT-D)使用COM1口进行RS-232通讯，MT8071iP与PLC2(CP2E-N40DT-D)使用COM2口进行RS-4852W通讯

硬件接线：

RS-232(MT8071iPCOM1):

PLC侧-----HMI侧

SD--------9（RXD）

RD---------6（TXD）

SG--------5（GND）

两端的RS（RTS）和CS(CTS)各自短路。

RS-485(MT8071iPCOM2):

PLC2(CP1W-CIF11)侧---HMI侧

RDA-与SDA-短接-----1（Data-）

RDB+与SDB+短接-----2（Data+）

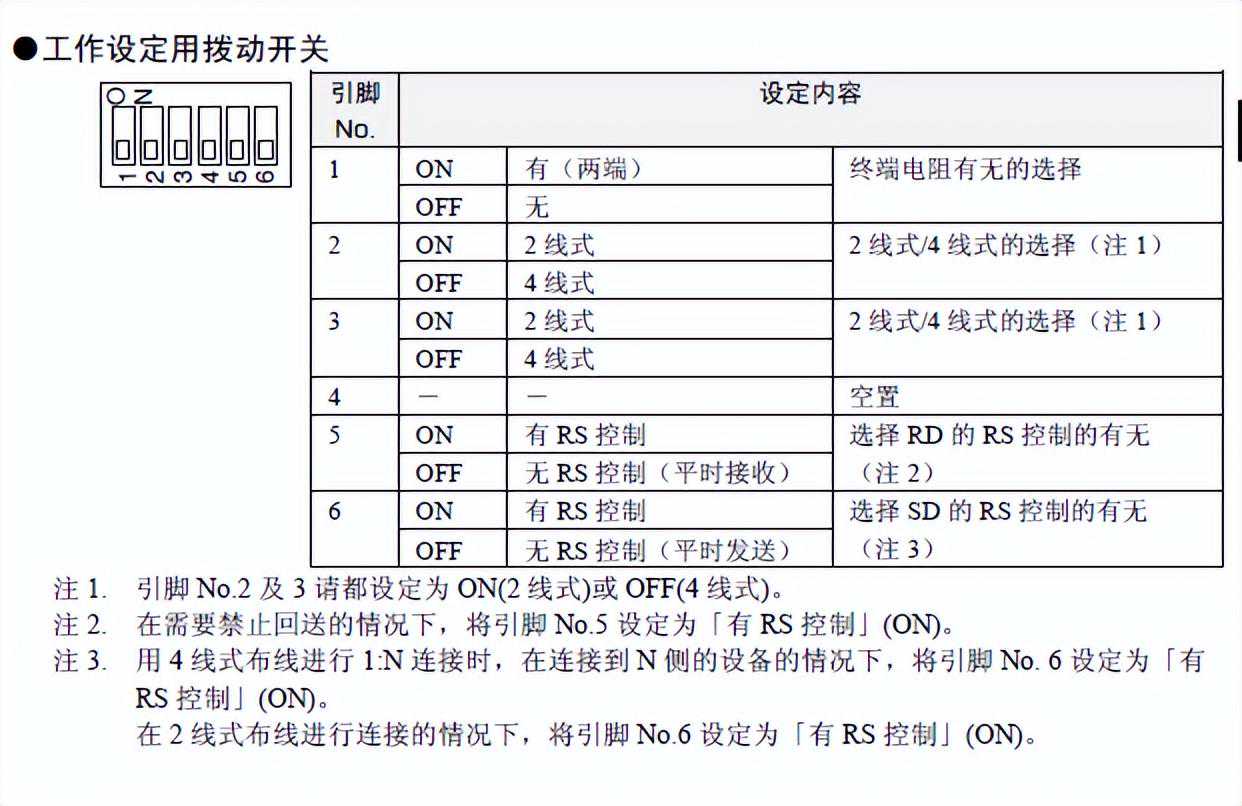

选件板设置:本次实验选择RS-485两线式，2、3、5、6都拨到ON，1号终端电阻拨到OFF。

参数设置

PLC:通讯格式要与触摸屏端通讯格式设置一致，在这里使用默认通讯格式。

CP2E-S40DT-D内置RS-232参数设置：

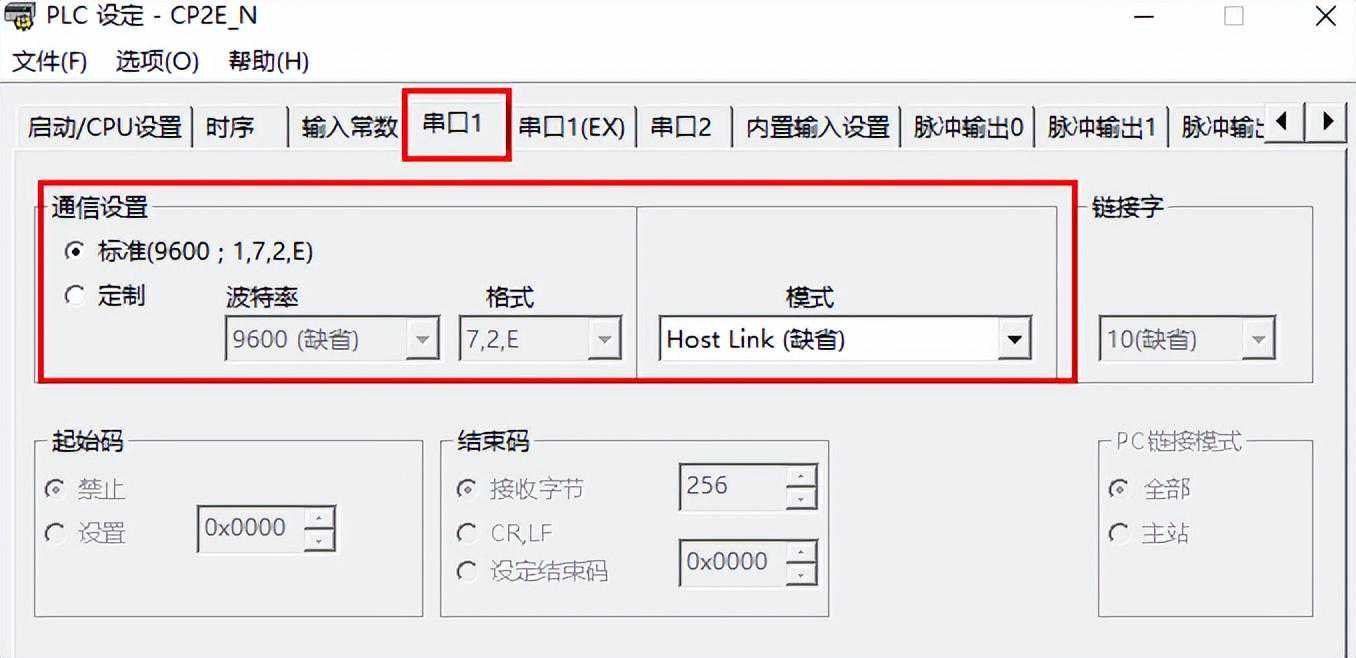

CP2E-N40DT-D内置串口1参数设置：

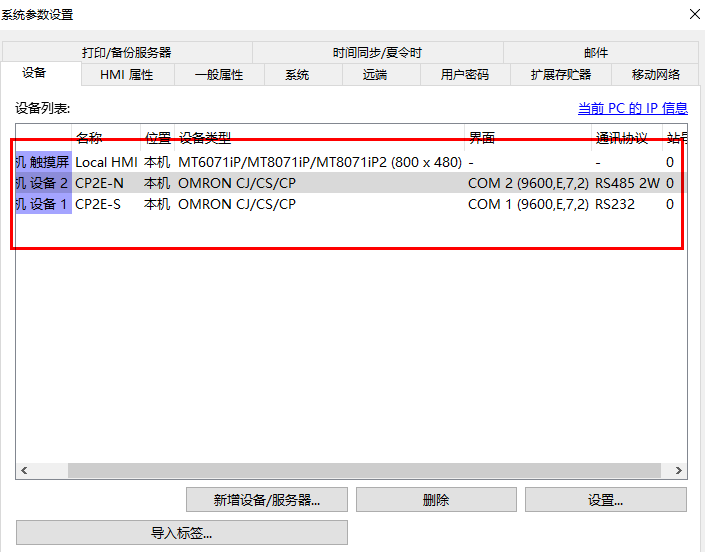

触摸屏MT8071iP设置：

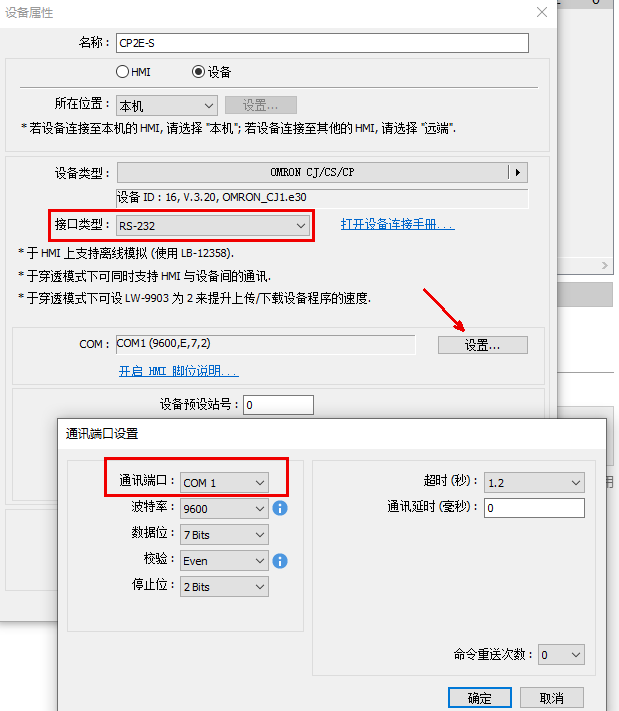

COM1设置：

COM2设置：

程序编写

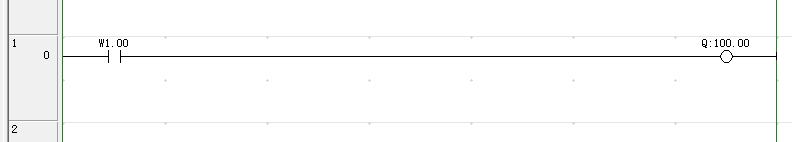

PLC1(CP2E-S40DT-D)：

PLC2(CP2E-N40DT-D)：

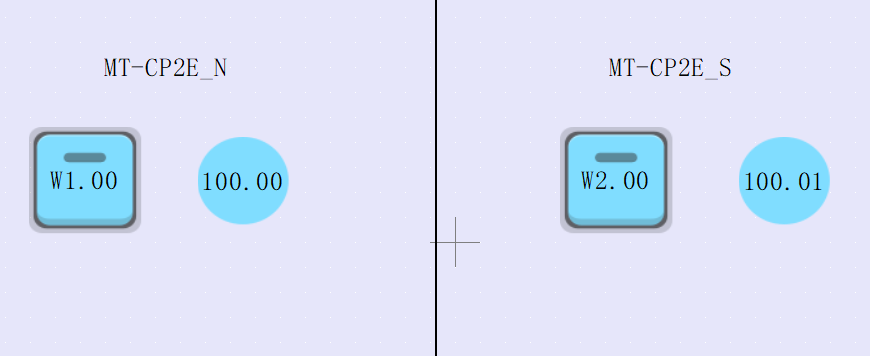

触摸屏：MT8071iP

测试现象：1、通过同一个触摸屏可以控制两个PLC程序中对应的指示灯；
