在西门子自动化系统中ProfibusDP总线的使用非常广泛，我们经常碰到需要获取DP子站的丢站信息、子站的模块故障信息，并将这些信息通过上位机SCADA软件进行监视。这就需要我们要对项目的DP总线进行诊断、故障检测。
本次我们将通过西门子诊断功能块FC125、SFC13功能块来判断项目中组态的IO子站（最多可以128个子站）在运行时的诊断信息。其中：FC125只提供哪些DP总线节点上发生故障或错误，并不能显示详细的信息。SFC13可以获取详细的DP子站的诊断数据。
2获取发生故障或故障的DP子站2.1FC125简介
接口参数说明：
CHECK_ACTIVE：为1时开始检测从站。
EXTERNAL_DP_INTERFACE：选择DP主站的接口，0表示集成在CPU上的DP主站，1表示外部DP主站接口，如CP443-5等。
DP_MASTERSYSTEM：PROFIBUS的ID号，在硬件组态中可以查看到PROFIBUS的ID号。有几条PROFIBUS-DP网络，就要调用FC125几次，分别赋值它们的PROFIBUSID号，数据类型为INT。
DATA_FIELD：50个字节的数据区，仅供FC125内部使用，数据类型为POINTER。
SUM_SLAVES_DIAG：从站诊断的总数，数据类型为INT。
LIST_SLAVES_NOT_PRESENT：检查到丢失的从站（软件已经组态但是现场没有连接硬件），16个字节的数据区，每一个数据位对应一个从站，置1表示一个从站丢失，如果丢失的从站返回或维修好，相对应的位复位。数据类型为POINTER。
LIST_SLAVES_ERROR：故障的从站（部分模块有故障，其他模块可以连续运行），16个字节的数据区，每一个数据位对应一个从站，置1表示一个从站故障，如果故障的从站返回或维修好，相对应的位复位。数据类型为POINTER。
RETVAL：调用FC125时的状态返回值，数据类型为INT。
BUSY：为1表示当前正在执行。

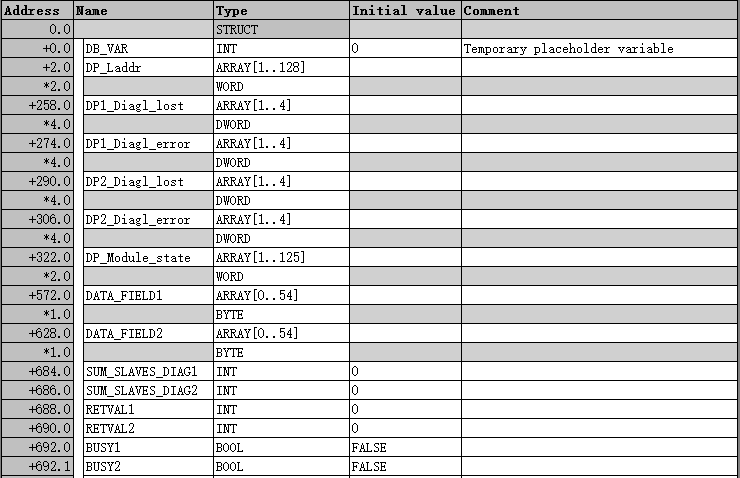

2.2编程步骤1）建立诊断数据的DB块，用于保存FC125运行的数据，数据格式需与下图相同。

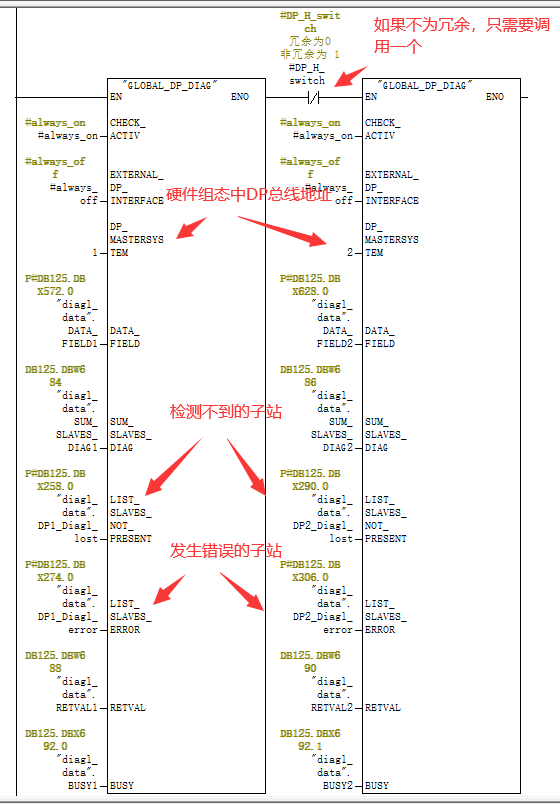

2）调用FC125功能块，填上对应的变量信息，如下图所示。
在冗余系统中因是冗余系统，DP总线有两条所以调用两次
LIST_SLAVES_NOT_PRESENT：为检测丢失的DP总站，共计128个位（该参数与子站对应关系详见FC125参数说明），每个位表示1个子站，当监测到为1，则发生丢站。
LIST_SLAVES_ERROR:检测到有错误的DP总站，共计128个位（该参数与子站对应关系详见FC125参数说明），每个位表示1个子站，当监测到为1，则该子站发生错误。
3获取DP子站详细的诊断信息当我们通过FC125检测到有丢站或故障的子站时，我们可以通过SFC13读取有错误的站信息，示意如下。

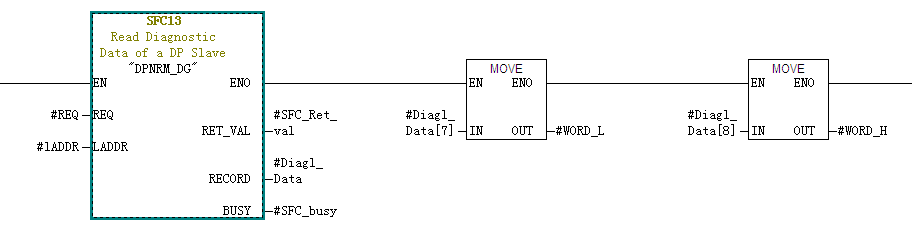

通过SFC13读取DP诊断信息到RECORD。最后转移出表示模块状态的字节。LADDR为存在丢站或故障的IO子站的诊断地址：在DP组态时可以查看。
本次我们读取的是IM153模块的诊断信息，诊断信息在第7、8两个字节中，关于IM153模块的诊断字节分配如下图所示。其他类型的模块可以详见产品说明文档。
通过SFC13读取对应的IO子站信息后，子站中各个模块的状态字详细示意如下图所示。
因此，通过SFC13功能块，我们就能获取各个IO子站的详细诊断信息。
至此，我们就可以通过编程方式获取DP总线上的IO子站的诊断数据，在获取对应的诊断数据后，就可以在上位机SCADA上进行监测。
