我们在设计选择过程中需要对MOSFET的工作过程损耗进行先期计算，简单来说就是指在没能够测试各工作波形的情况下，利用器件规格书提供的参数及工作电路的计算值和预计波形，套用公式进行理论上的近似计算。
我们可以根据MOS管的工作状态将MOS管的工作损耗具体分为以下八个部分：
1.导通损耗，这个损耗是指在MOSFET完全开启后负载电流，即漏源电流IDS(on)(t)在导通电阻RDS(on)上产生之压降造成的损耗。
我们可以先通过计算得到IDS(on)(t)函数表达式并算出其有效值IDS(on)rms，再通过如下电阻损耗计算式计算：Pon=IDS(on)rms2×RDS(on)×K×Don说明：计算IDS(on)rms时使用的时期仅是导通时间Ton，而不是整个工作周期Ts；RDS(on)会随IDS(on)(t)值和器件结点温度不同而有所不同，此时的原则是根据规格书查找尽量靠近预计工作条件下的RDS(on)值（即乘以规格书提供的一个温度系数K）。
2.截止损耗，这个损耗是指在MOSFET完全截止后在漏源电压VDS(off)应力下产生的漏电流IDSS造成的损耗。
我们可以先通过计算得到MOSFET截止时所承受的漏源电压VDS(off)，在查找器件规格书提供之IDSS，再通过如下公式计算：Poff=VDS(off)×IDSS×（1-Don）；IDSS会VDS(off)变化而变化，如计算得到的漏源电压VDS(off)很大以至接近V(BR)DSS则可直接引用此值，如很小，则可取零值，即忽略此项。
3.开启过程中损耗，这个损耗是指在MOSFET开启过程中逐渐下降的漏源电压VDS(off_on)(t)与逐渐上升的负载电流（即漏源电流）IDS(off_on)(t)交叉重叠部分造成的损耗。
这个开启过程如下图所示：
从上图，我们可以看到，开启过程VDS(off_on)(t)与IDS(off_on)(t)交叉波形如上图所示。首先须计算或预计得到开启时刻前之VDS(off_)、开启完成后的IDS(on_beginning)即图示之Ip1，以及VDS(off_on)(t)与IDS(off_on)(t)重叠时间Tx。
然后再通过如下公式计算：Poff_on=fs×∫TxVDS(off_on)(t)×ID(off_on)S(t)×dt实际计算中主要有两种假设图(A)那种假设认为VDS(off_on)(t)的开始下降与IDS(off_on)(t)地逐渐上升同时发生；图(B)那种假设认为VDS(off_on)(t)的下降是从IDS(off_on)(t)上升到最大值后才开始。图(C)是FLYBACK架构路中一MOSFET实际测试到的波形，其更接近于(A)类假设。针对这两种假设延伸出两种计算公式：
(A)类假设Poff_on=1/6×VDS(off_)×Ip1×tr×fs
(B)类假设Poff_on=1/2×VDS(off_)×Ip1×(td(on)+tr)×fs
(B)类假设可作为最恶劣模式的计算值。
图(C)的实际测试到波形可以看到开启完成后的IDS(on_beginning)Ip1（电源使用中Ip1参数往往是激磁电流的初始值）。叠加的电流波峰确切数值我们难以预计得到，其跟电路架构和器件参数有关。例如FLYBACK中实际电流应是Itotal=Idp1+Ia+Ib(Ia为次级端整流二极管的反向恢复电流感应回初极的电流值--即乘以匝比，Ib为变压器初级侧绕组层间寄生电容在MOSFET开关开通瞬间释放的电流)。这个难以预计的数值也是造成此部分计算误差的主要原因之一。
4关断过程损耗，这个是指在MOSFET关断过程中逐渐上升的漏源电压
VDS(on_off)(t)与逐渐下降的漏源电流IDS(on_off)(t)的交叉重叠部分造成的损耗。

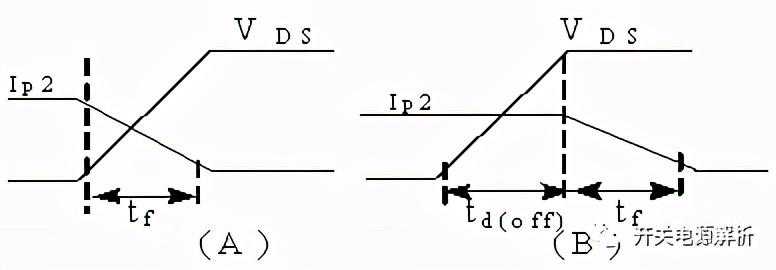

同样我们通过一张MOS关断过程波形图来了解：
如上图所示，此部分损耗计算原理及方法跟Poff_on类似。首先须计算或预计得到关断完成后之漏源电压VDS(off_beginning)、关断时刻前的负载电流IDS(on_)即图示之Ip2以及VDS(on_off)(t)与IDS(on_off)(t)重叠时间Tx。然后再通过如下公式计算：
Poff_on=fs×∫TxVDS(on_off)(t)×IDS(on_off)(t)×dt
实际计算中，针对这两种假设延伸出两个计算公式：
(A)类假设Poff_on=1/6×VDS(off_beginning)×Ip2×tf×fs
(B)类假设Poff_on=1/2×VDS(off_beginning)×Ip2×(td(off)+tf)×fs
(B)类假设可作为最恶劣模式的计算值。
IDS(on_)=Ip2，电源使用中这一参数往往是激磁电流的末端值。因漏感等因素，MOSFET在关断完成后之VDS(off_beginning)往往都有一个很大的电压尖峰Vspike叠加其上，此值可大致按经验估算。
5.栅极接受驱动电源进行驱动造成之损耗，我们在确定驱动电源电压Vgs后，可通过如下公式进行计算：Pgs=Vgs×Qg×fs得到驱动损耗；其中Qg为总驱动电量。
6.输出电容Coss截止期间储蓄的电场能于导同期间在漏源极上的泄放损耗，首先须计算或预计得到开启时刻前之VDS，再通过Pds=1/2×VDS(off_)2×Coss×fs公式计算；其中Coss为MOSFET输出电容，一般可等于Cds。
7.体内寄生二极管在承载正向电流时因正向压降造成的损耗，在一些利用体内寄生二极管进行载流的应用中，需要对此部分之损耗进行计算。公式如下：Pd_f=IF×VDF×tx×fs；其中：IF为二极管承载的电流量，VDF为二极管正向导通压降，tx为一周期内二极管承载电流的时间。
8.体内寄生二极管在承载正向电流后因反向压致使的反向恢复造成的损耗，这一损耗原理及计算方法与普通二极管的反向恢复损耗一样。公式如下：
Pd_recover=VDR×Qrr×fs；其中：VDR为二极管反向压降，Qrr为二极管反向恢复电量。
