本节描述了如何在线连接CX-Programmer和CP1E，并将梯形图程序传送到CP1E。

2.6.1在线连接

要将程序从CX-Programmer传送到CP1E，首先必须将CX-Programmer与CP1E联机。

联机指的是能在计算机和CP1E之间进行通信的状态。

1打开包含要从CX-Programmer传送程序的项目。

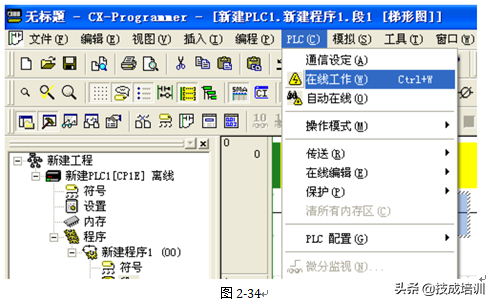

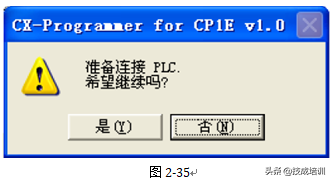

2在CX-Programmer的PLC菜单中选择“联机工作”（WorkOnline），如图2-34。将显示确认联机的对话框。

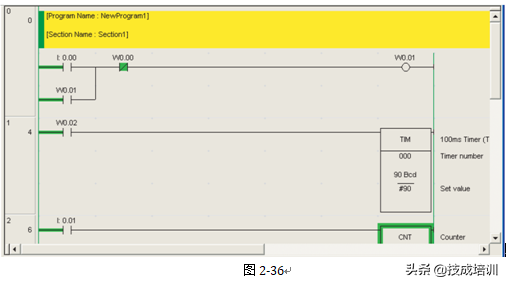

一旦建立了在线连接，梯形图程序段窗口的颜色将变为淡灰。如图2-36

2.6.2变更运行模式

可将运行模式变更为PROGRAM模式。以下显示的是变更为PROGRAM模式的步骤。

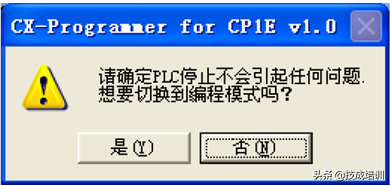

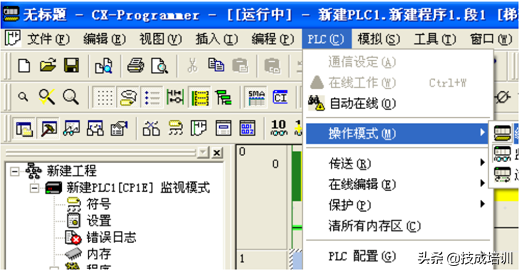

1在PLC菜单中选择“运行模式”（OperatingMode）-“编程”（Program）。将显示确认变更运行模式的对话框。如图2-37。

图2-37

图2-38

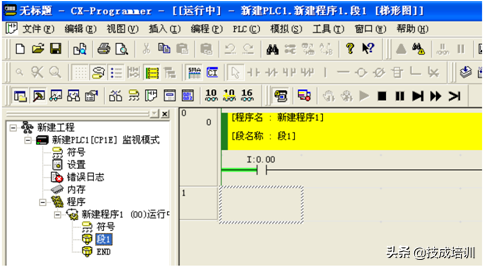

在项目树中显示运行模式。如图2-39

图2-39

未完待续
