三、威纶触摸屏Easybuilder8000软件使用入门

下面通过威纶触摸屏连接s7-200的例子，来介绍触摸屏Easybuilder8000软件的使用方法。首先在威纶官方网站，并安装。

（一）触摸屏的画面设计

1、参数设置

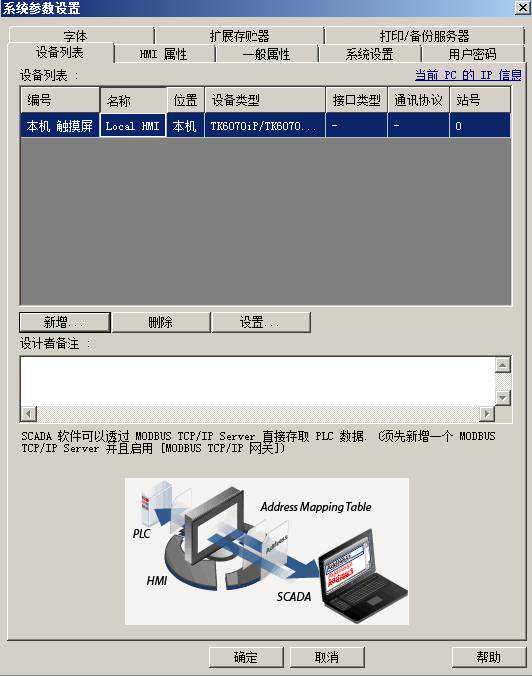

打开软件，在EB8000中新建一个项目，选择触摸屏的型号如下图：

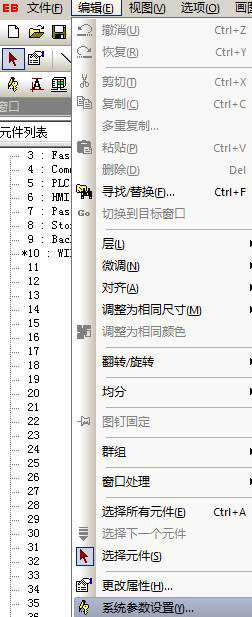

或者在菜单“编辑”中选择“”系统参数设置也可以出现上面画面。

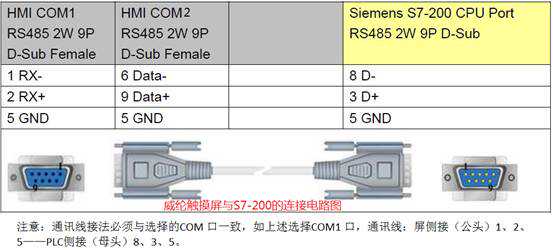

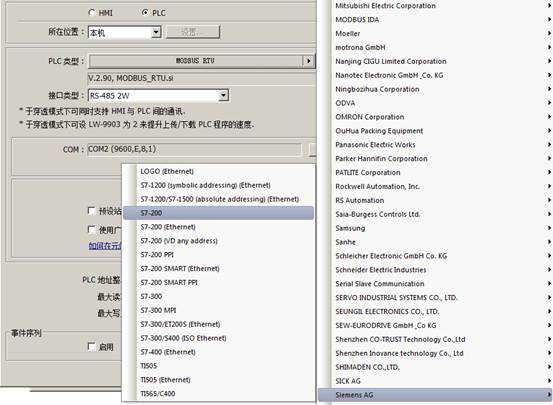

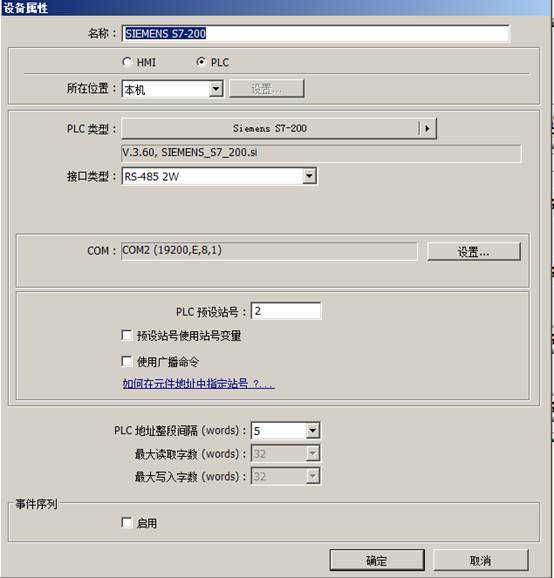

“PLC设置”选项卡中，设置PLC的类型为s7-200，接口类型RS-485-2W，并设置PLC与触摸屏的通信参数,COM2(19200，E,8，1),PLC预设站号2。

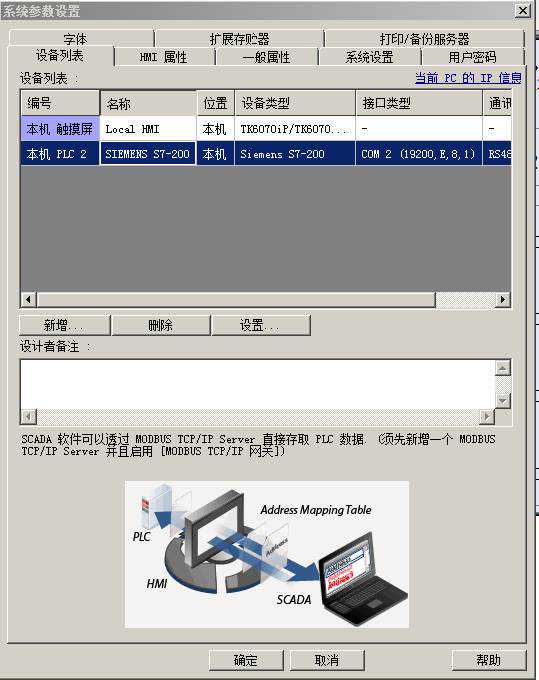

设置好后设备列表会多一项PLC2，如下图：

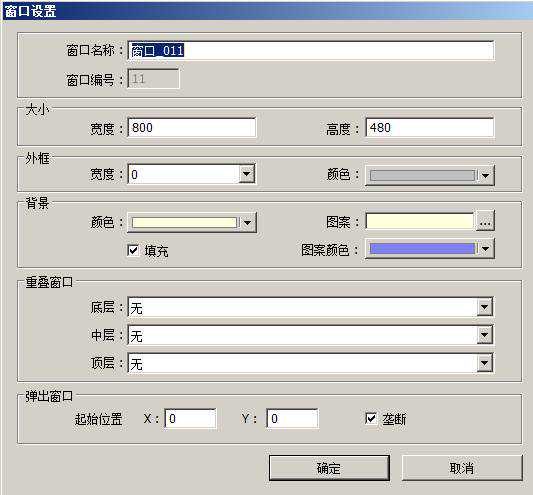

2、画面的生成与参数设置

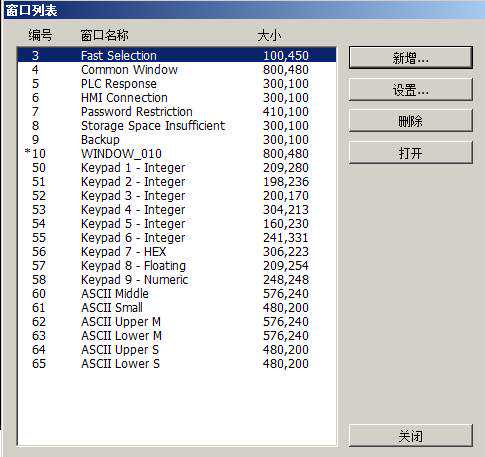

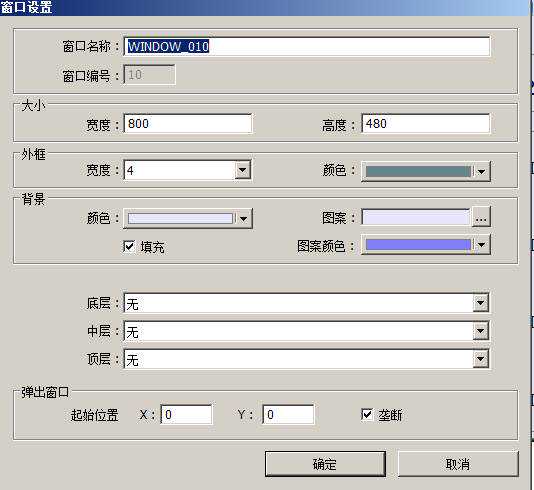

系统会默认建立了一个Window_010窗口，Window_010窗口也是启动窗口，即威纶触摸屏开机后的第一个显示的窗口。

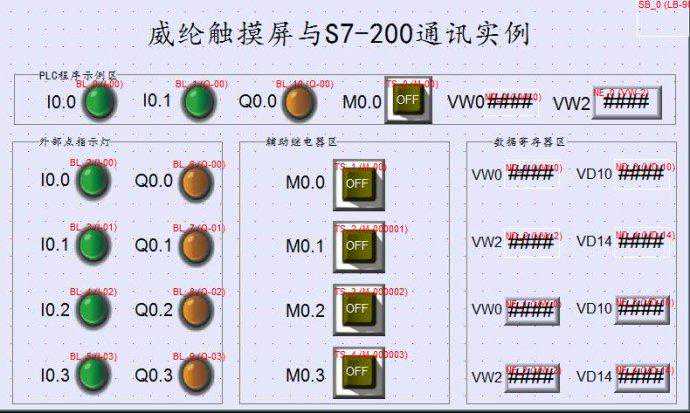

最后我们要完成Window_010窗口如下面的显示的图例。

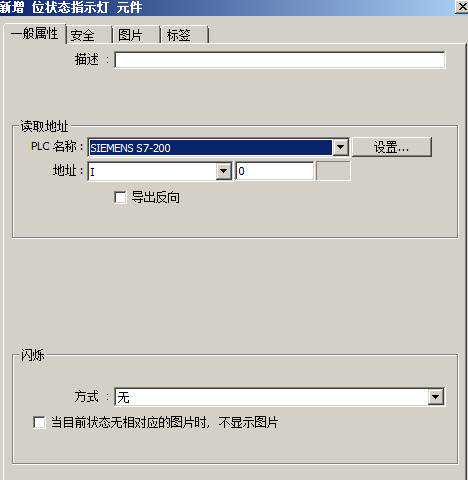

3、指示灯的组态

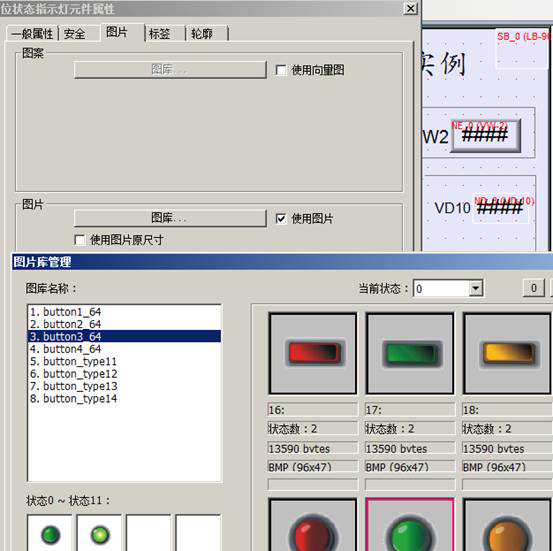

另一种方式是在软件界面右侧，元件工具条里找，鼠标在每个元件图素上等待片刻，就会自动显示出该元件图素是啥元件。

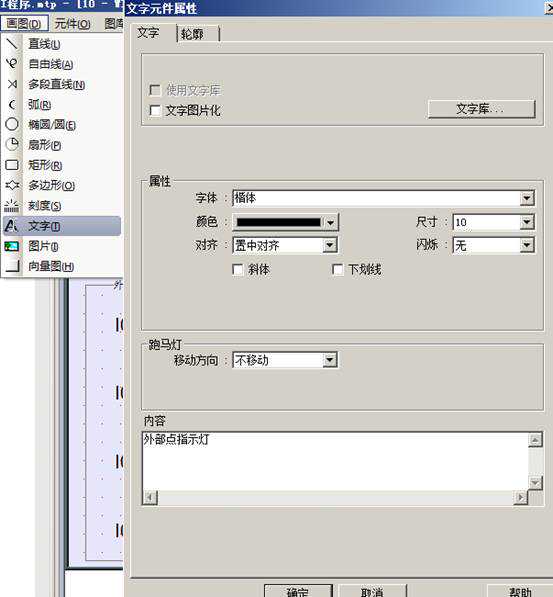

4、文本的组态

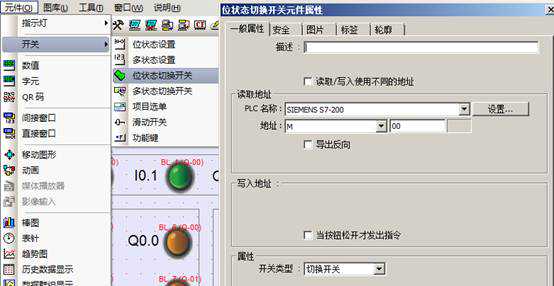

5、按钮的组态

Window_010窗口画面上的按钮用于为PLC提供起动和停止电动机的输入信号。但是这些信号只能通过PLC的辅助继电器M来传递，不能送给PLC的输入继电器，因为它们的ON／OFF状态，取决于外部输入电路的通断状态，不可能用触摸屏上的按钮来改变。触摸屏只是向PLC的存储区送一个数据，PLC程序中根据这个数据的状态决定开关（继电器Q接点）的闭合和打开。

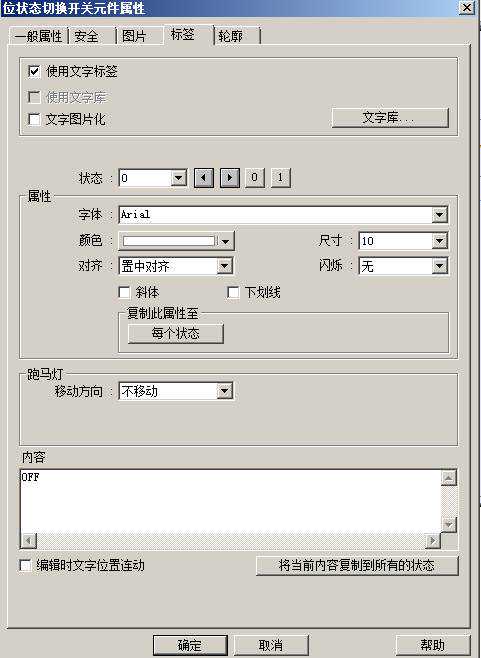

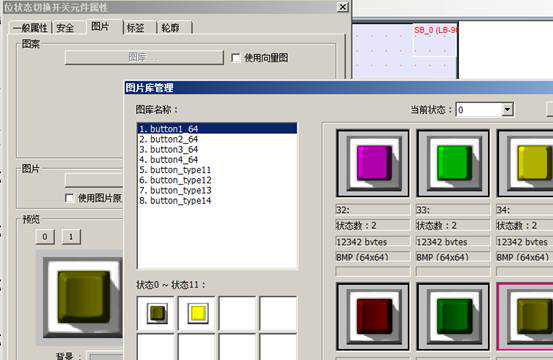

用“图片”选项卡设置按钮的外形，在“标签”选项卡上选中复选框“使用文字标签”。其他设置如按钮上的字符，字符颜色，字体大小，还可以设置字符的左右对齐方式，按钮的0、1状态等等可参考下图设置。最后用同样的方法生成其他按钮，注意其他按钮的读取地址和输出地址应不同。

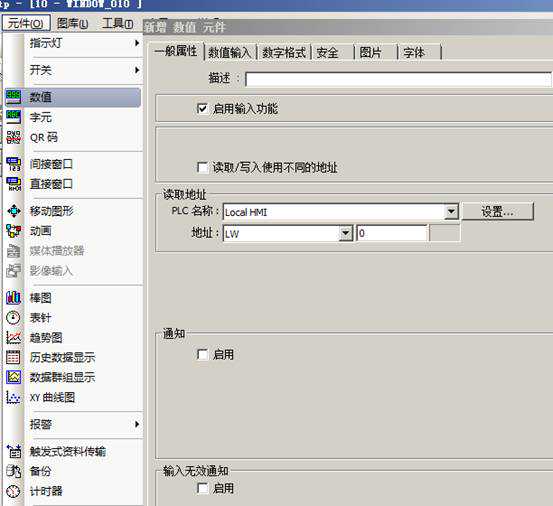

6、数值输入元件的组态

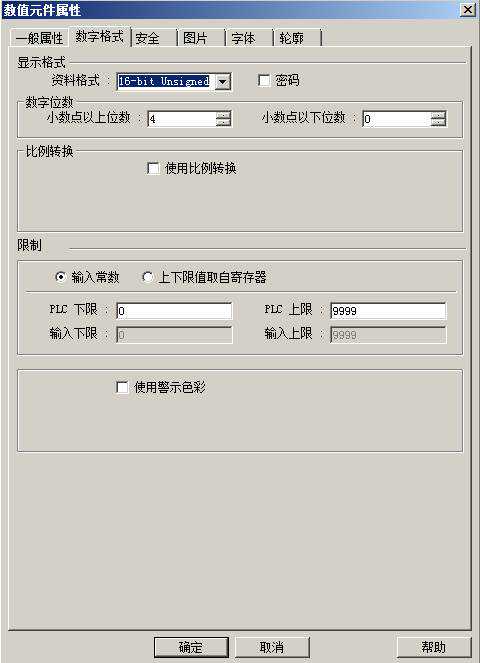

在“数字格式”选项卡，选择“16-bitUnsigned”，16位无符号数。还可以设置输人的下限和上限。当输入上限为9999时。

（二）触摸屏的运行与仿真

1、屏幕文件的下载与运行

在下载屏幕文件之前，应使用规定的通信电缆连接触摸屏的通信接口与计算机的RS-232C接口，将触摸屏切换到下载模式，设置好通信参数，然后执行组态软件的下载命令，将屏幕文件写入到触摸屏的存储器中。

触摸屏与PLC通信之前，应设置二者的通信接口的通信参数，它们的通信参数的设置应完全一致。设置完成后，用通信电缆把触摸屏与PLC连接起来，通电后PLC进入RUN模式，就可以进行预先设计好的画面操作。

2、触摸屏的在线仿真

触摸屏的组态软件一般都有在线仿真功能。

设计好触摸屏的画面后，如果没有触摸屏，但是有PLC，可以用PLC的下载电缆连接计算机RS-232C串口和PLC的通信接口，进行在线仿真，用计算机上出现的仿真触摸屏实现真实触摸屏的功能。这样方便了工程的调试，节省调试时间。仿真也是学习触摸屏的画面组态和调试的重要途径。

如果要在线仿真，需先保存组态文件，再执行“工具”→“编译”，然后是下载，在线仿真。

3、触摸屏的离线仿真

如果手中既没有触摸屏，也没有PLC，可以用离线仿真功能来检查屏幕文件的部分功能，例如画面之间的切换功能等。
