无线485传输模块是一种高性价比远距离无线通讯，近几年工业自动化模式越来越被广泛应用，那我们今天谈的主要是工业自动化中的威纶通触摸屏与西门子S7-1200进行无线MODBUS通信的实现方法。

我们一起看一下具体方案吧

此方案可以作为西门子S7-1200与触摸屏的无线MODBUS通信实例。在本方案中威纶通触摸屏作为主站，S7-1200作为从站，并采用达泰电子欧美系PLC专用无线通讯终端——DTD434MC，作为实现无线通讯的硬件设备。

无线系统构成示意图▼

通过西安达泰电子DTD434MC可以很方便的实现无线MODBUS网络，无需更改网络参数直接替换有线连接。

■S7-1200从站环境搭建

1.S7-1200实现MODBUS无线通讯从站

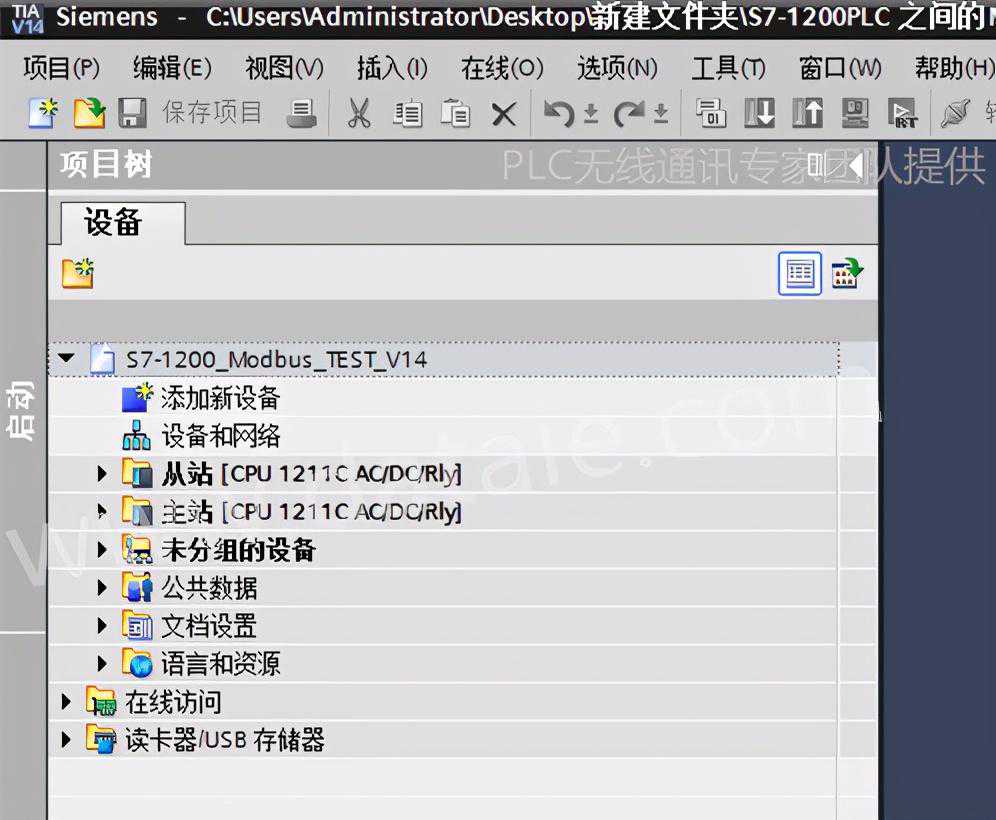

打开【1200PLC从站程序】文件夹，进入准备下载的界面，
你会看到有一个已建好的设备：从站[CPU1211CAC/DC/RLY]
如下图所示▼

用事先准备好的网线，对PLC进行从站的程序下载。

■威纶通触摸屏主站环境搭建

打开文件夹内【触摸屏程序】，将该程序写入威纶通触摸屏内。

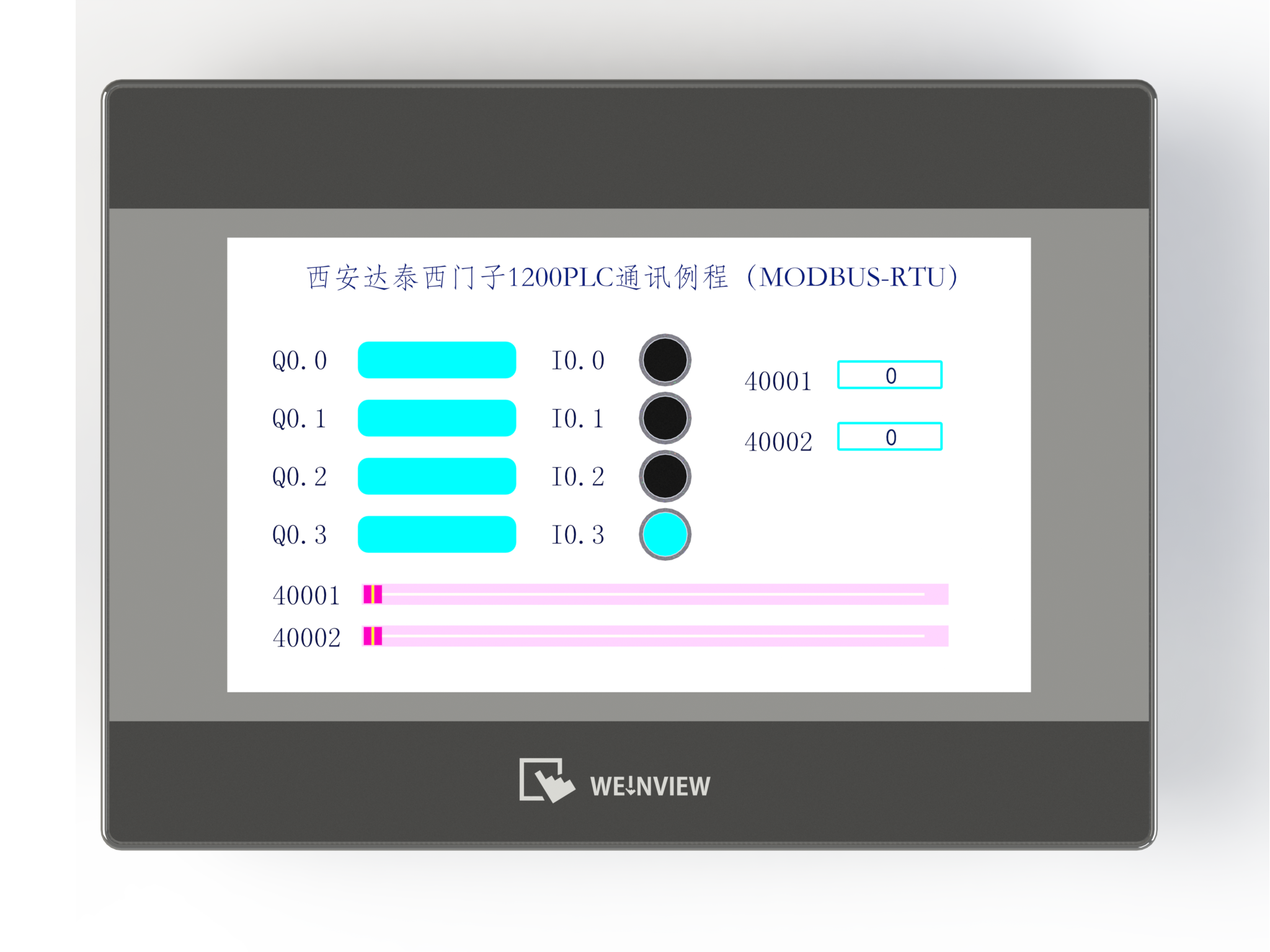

看到如下界面▼

■测试设备与参数

1.触摸屏型号：威纶通TK6071iQ×1台
2.西门子PLC型号：S7-1200×1台
3.PLC扩展模块：CM1241×1个
4.数据线：西门子PLC专用485线
5.达泰电子欧美系PLC专用无线通讯终端——DTD434MC*2块
6.主从关系：1主1从（支持1主多从）
7.通讯协议：无线ModbusRTU
8.通讯接口：Rs485接口（两线制）
9.供电：9-24VDC
10.传输距离：100米，500米，1KM，3KM，20KM

■设备接线

1.主站接线
第一步：用一根红色导线将触摸屏Rs485端口的7脚与DTD434MC的A端口相连接；用另一根黑色导线将触摸屏Rs485端口的8脚与DTD434MC的B端口相连接
第二步：无线通讯终端设置开关中最后一位（K8-8）拨码开关向上
第三步：给无线通讯终端接入天线
第四步：全部接线结束后，给触摸屏与无线通讯终端供电

1.从站接线
第一步：用西门子专用485线的DB9口接入S7-1200扩展模块CM1241的Rs485
第二步：另一端红黑线分别接入DTD434MC的A，B端子
第三步：无线通讯终端设置开关中最后一位（K8-8）拨码开关向上
第四步：给无线通讯终端接入天线
第五步：全部接线结束后，给PLC与无线通讯终端供电

■实现MODBUS无线网络通讯

1.触摸屏输出信号

2.PLC输入信号

如下图所示，取导线短接M与1M端子，另一根导线连接L+端子，导线另一端悬空。

取导线悬空端分别接入DI端的输入端子0、1、2、3等输入端子，每接入一路，则威纶通触摸屏上IO圆形指示灯亮起。

此时威纶通触摸屏与S7-1200之间完成无线通讯。
