硬件

PLC：欧姆龙CP2E-S40DT-D

触摸屏1：威纶通TK8071iP

触摸屏2：威纶通MT8071iP

通讯协议：TK8071iP与PLC使用COM1口进行RS-232通讯，MT8071iP与PLC使用COM2口进行RS-4852W通讯

硬件接线：

RS-232(TK8071iP):

PLC侧---HMI侧

SD--------9（RXD）

RD---------6（TXD）

SG--------5（GND）

两端的RS（RTS）和CS(CTS)各自短路。

RS-485(MT8071iP):

PLC侧---HMI侧

A---------1（Data-）

B+---------2（Data+）

参数设置

PLC:通讯格式要与触摸屏端通讯格式设置一致，这里使用默认格式。

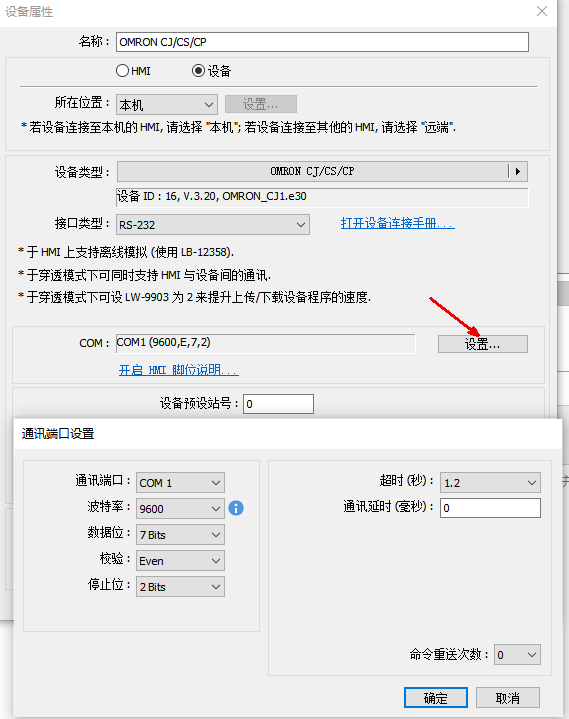

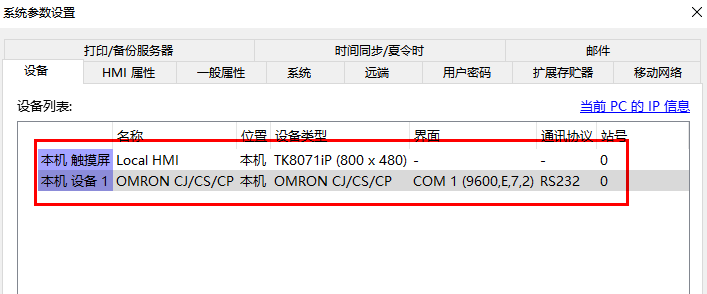

触摸屏1：TK8071iP

触摸屏2：MT8071iP

程序编写

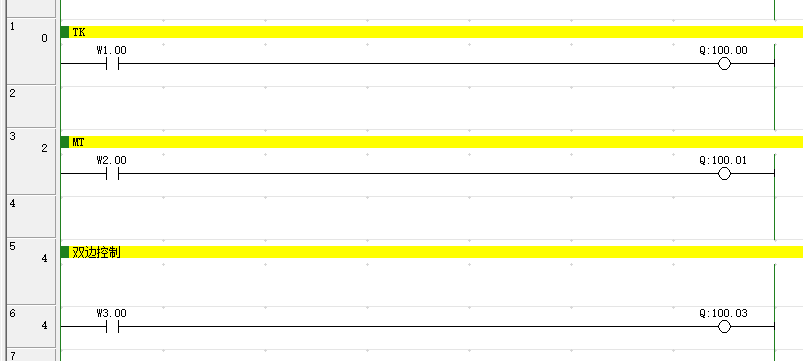

PLC程序：

触摸屏1程序：TK8071iP

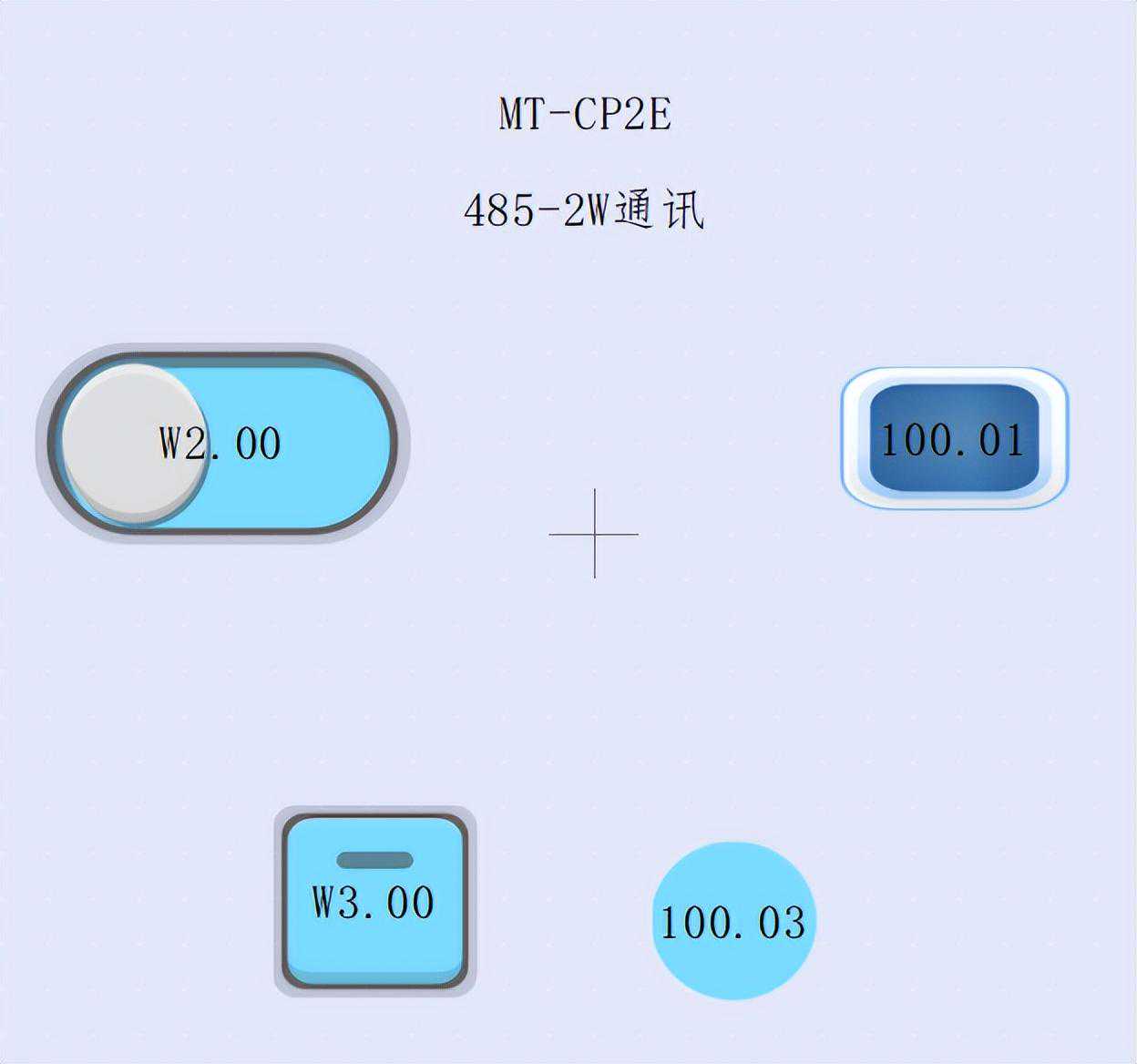

触摸屏2程序：MT8071iP

测试现象：1、两个触摸屏各自控制对应的指示灯；

2、一个触摸屏通过点亮100.03，通过另外一台触摸屏可以关闭100.03。

TK

MT

双方控制
