控制变频器输出频率，当我们用外部模式的话，一般情况下，可以利用模拟量去控制器的频率；

如果，当你的变频器支持PWM信号的话，可以利用上位机(PLC)改变不同的占空比来控制变频器的输出频率。

最近，改造一种裁切不同尺寸纸张的10多年龄老设备,在PLC程序发现了利用PWM指令去控制变频器的频率，从而解除了怎么利用PWM指令控制频率的的疑惑。下面简单述说下发现PWM控制的过程。

1.机器配置:松下FPSIGMAPLC松下VF0变频器

2.PWM指令

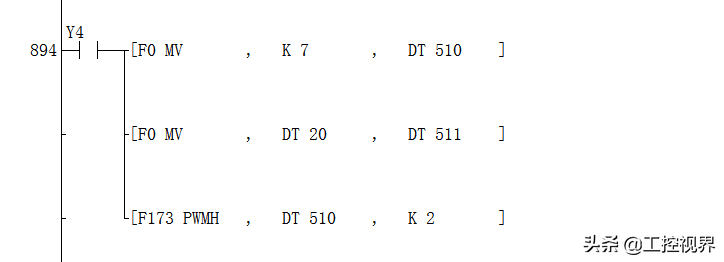

3.PLC程序相关PWM程序

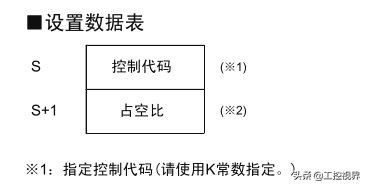

4.PLCPWM指令说明

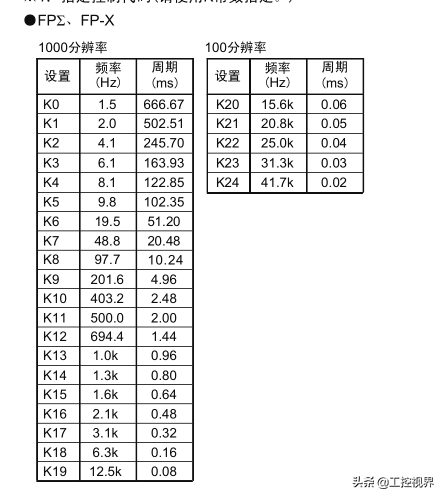

F0MVK7DT510//控制代码设定K7，指定频率为48.8HZ

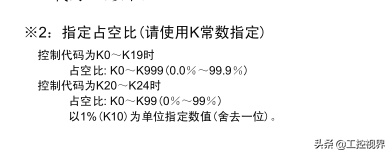

F0MVDT20DT511//DT20表示占空比设定0-999表示0.0%-99.9%（实际应用不能等于0，否则程序报错）

5.试机控制中

当DT20=100,表示占空比为10%，理论输出频率=48.8x10%=4.88HZ,实际变频器输出为5HZ;

当DT20=250,表示占空比为10%，理论输出频率=48.8x25%=12.2HZ,实际变频器输出为12.5HZ

这样，通过改变占空比就可以改变变频器的输出频率。
