为你介绍三种停车方式。SINAMICSG120系列变频器的停车方式分为三种：OFF1停车、OFF2停车、OFF3停车。

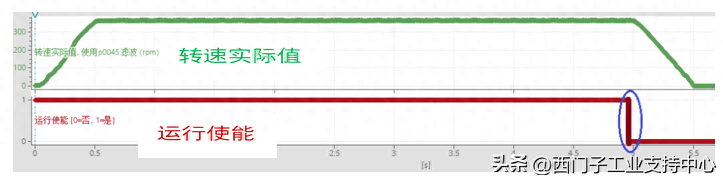

OFF1停车：OFF1指令触发后，变频器驱动电机按斜坡函数发生器的减速时间（p1121）进行制动，电机静止后变频器回到“接通就绪”状态。

图1-1OFF1停车

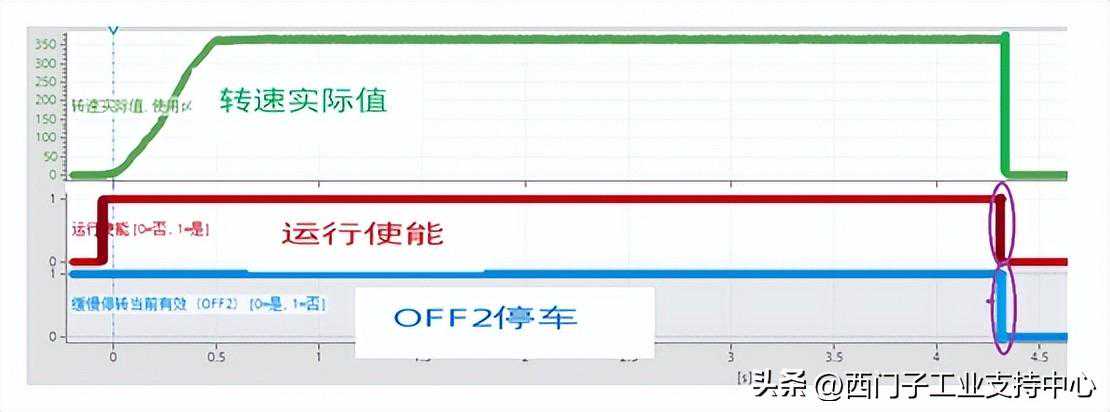

OFF2停车：变频器立即关闭电机，不对电机进行制动，进行惯性停车。

图1-2OFF2停车

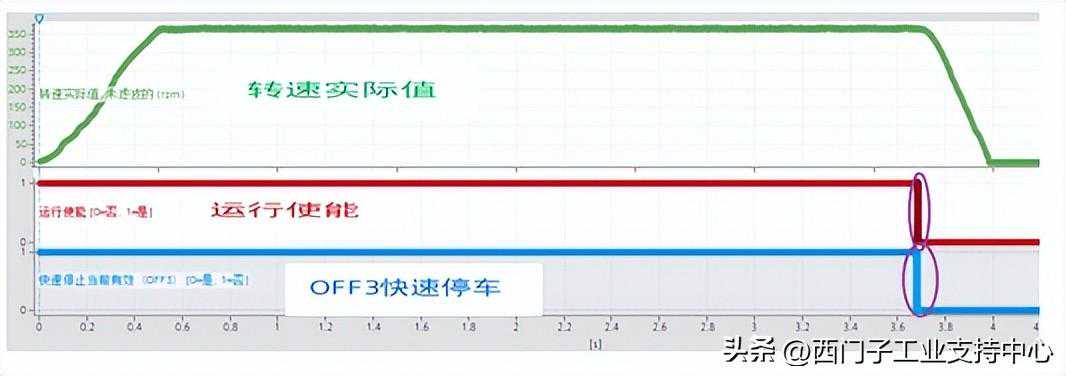

OFF3停车：称为快速停止，变频器驱动电机按斜坡下降时间（p1135）进行制动，达到静态后变频器会关闭电机。

图1-3OFF3停车

2.接通和关闭时顺序控制

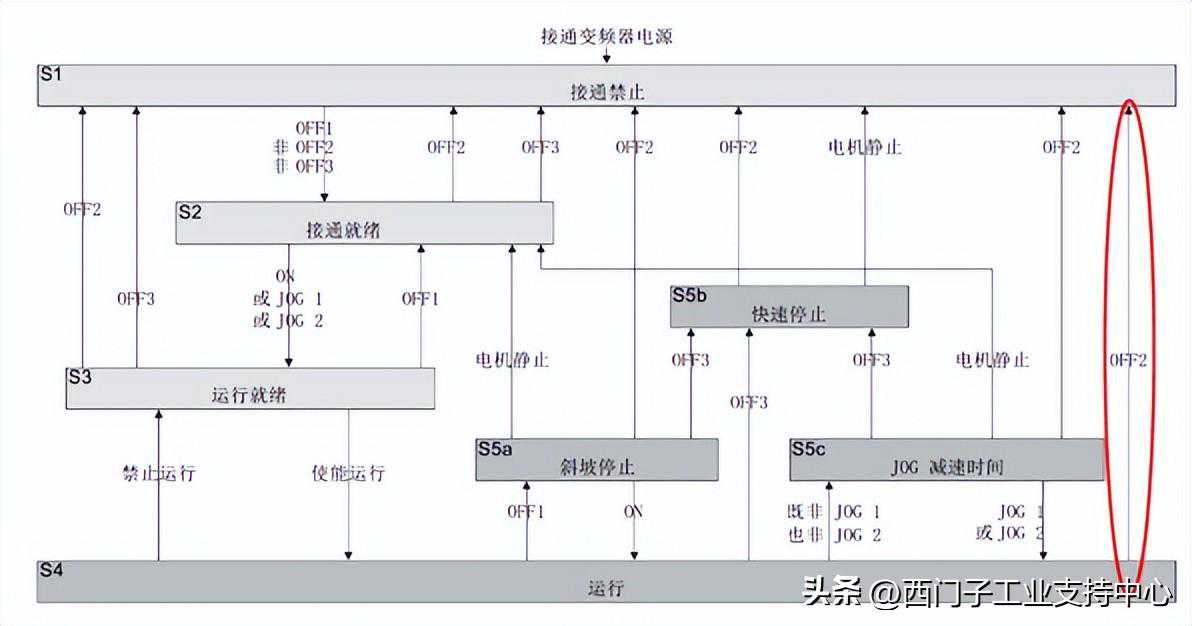

OFF1、OFF2、OFF3三种停车方式的关系如下图所示：

图2-1三种停车方式关系图

上图得知变频器停车的优先级为OFF2OFF3OFF1。

OFF2停车指令触发：变频器无论处于下面任一状态，触发OFF2指令后，变频器立即切换为S1接通禁止状态。

oS2接通就绪

oS3运行就绪

oS4运行

oS5a斜坡停止

oS5b快速停止

oS5cJOG减速时间

OFF3停车指令触发：

1)当变频器处于下面任一状态，变频器会立即切换为S1接通禁止。

oS2接通就绪

oS3运行就绪

2)当变频器处于下面任一状态，变频器会按着OFF3斜坡下降时间进行制动。电机静止后变频器切换为S1接通禁止。

oS4运行

oS5a斜坡停止

oS5cJOG减速时间

OFF1停车指令触发：

1)当变频器处于S3运行就绪状态时，变频器切换为S2接通就绪状态。

2)当变频器处于S4运行状态时，变频器会按着OFF1斜坡下降时间进行制动，电机静止后切换为S2接通就绪。

注意：当控制权在调试软件控制面板（STARTER\Startdrive）、操作面板（BOP-2\IOP-2）时OFF2（P844）、OFF3(P848)开关量连接器输入的信号无效。

3.参数设置

OFF1、OFF2、OFF3停车命令既可以使用DI点进行触发，也可以使用通信控制字进行触发，其中OFF2、OFF3停车可以同时设置两个信号源。下面以CU240E-2PN控制单元为例，介绍不同停车方式的相关参数。

OFF1停车相关参数：

参数

名称

出厂设置

p0840[0n]

设置指令“ON/OFF(OFF1)”的信号源

[0]

p1082[0n]

设置允许的最大转速

[0]1500rpm

p1121[0n]

斜坡函数发生器斜坡下降时间

[0]10.00s

p1139[0n]

斜坡函数发生器斜坡下降时间比例缩放

[0]100%

表3-1OFF1停车参数表

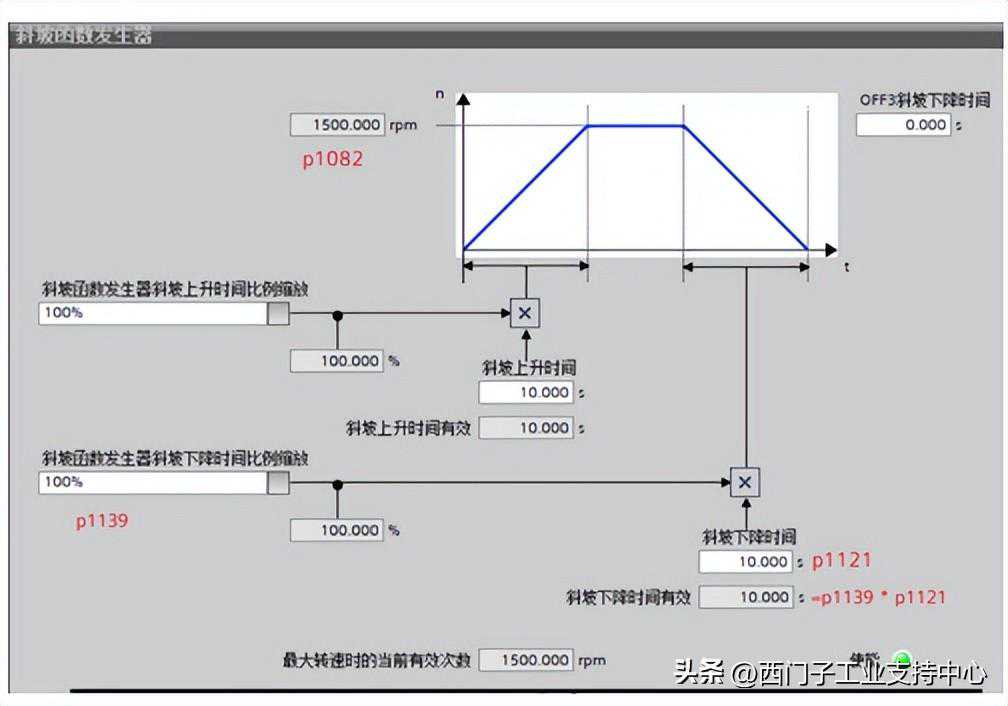

设置参数p1121、p1139。在该时间内斜坡函数发生器的转速设定值从最大转速（p1082）运行到静止（设定值=0），如下图举例所示。

图3-1OFF1停车示例

注：在V/f控制和无编码器矢量控制时0s的斜坡下降时间无用。该设置应参考电机起动时间(r0345)。

OFF2停车相关参数:

参数

名称

出厂设置

p0844[0n]

OFF2信号源1

[0]2090.1

p0845[0n]

OFF2信号源2

[0]1

表3-2OFF2停车参数表

设置参数p0844[X],p0845[X]两个参数为逻辑与的关系，当有一个参数置0时变频器触发OFF2停车命令。

OFF3停车相关参数:

参数

名称

出厂设置

p0848[0n]

OFF3信号源1

[0]2090.2

p0849[0n]

OFF3信号源2

[0]1

p1135[0n]

OFF3斜坡下降时间

[0]0.00s

表3-3OFF3停车参数表

设置参数p0848[X],p0849[X]两个参数为逻辑与的关系，当有一个参数置0时，变频器触发OFF3停车命令。

注：OFF3停车的斜坡减速时间参数设置p1135，如果达到了最大直流母线电压，则可能超过该时间。

4.默认停车方式

G120宏设置默认启动/停车方式为ON/OFF1，但在一些应用中需要使用ON/OFF2如何设置？

G120XA宏设置默认停车方式为ON/OFF2，但在一些应用中需要使用ON/OFF1如何设置？

示例：通过DI0设置ON/OFF1指令参数设置参数

参数

名称

p840=722.0

BI：ON/OFF1：通过数字量输入0选择ON/OFF1

p844=1

OFF2状态一直置1，OFF2停车未生效

表4-1ON/OFF1指令参数
