S7-1200做DPMaster通讯时，DPslave丢失后，CPU不会停机，也不需要向CPU下载组织块。

对PROFIBUSDP的故障诊断，有如下几种方法：

1、通过模块上的指示灯

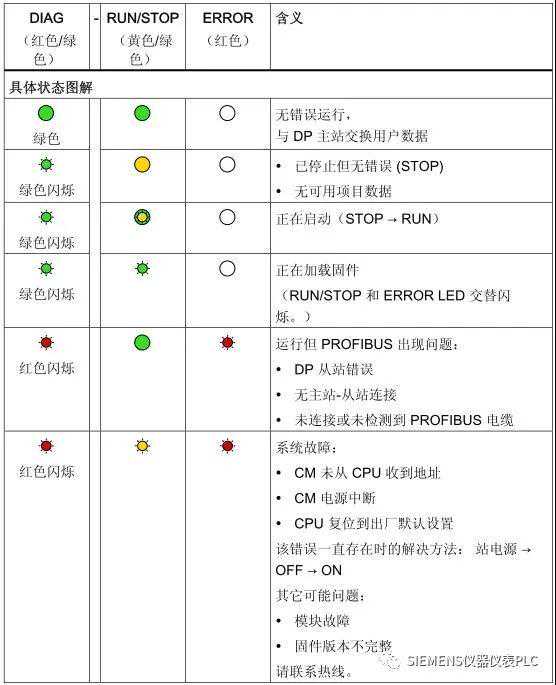

前面板上的DIAG灯，绿色正常，有错误和问题时提示为红色。上盖后面的RUN/STOP、ERROR和前面板的DIAG灯相组合，给出模块状态：

图1.早期CM1243-5固件版本的故障指示灯

图2.CM1243-5固件版本的故障指示灯

2.通过编程软件诊断

早期CM1243-5固件版本在STEP7V11中查看CPU诊断缓冲区中的条目。

查看在线状态下模块的信息

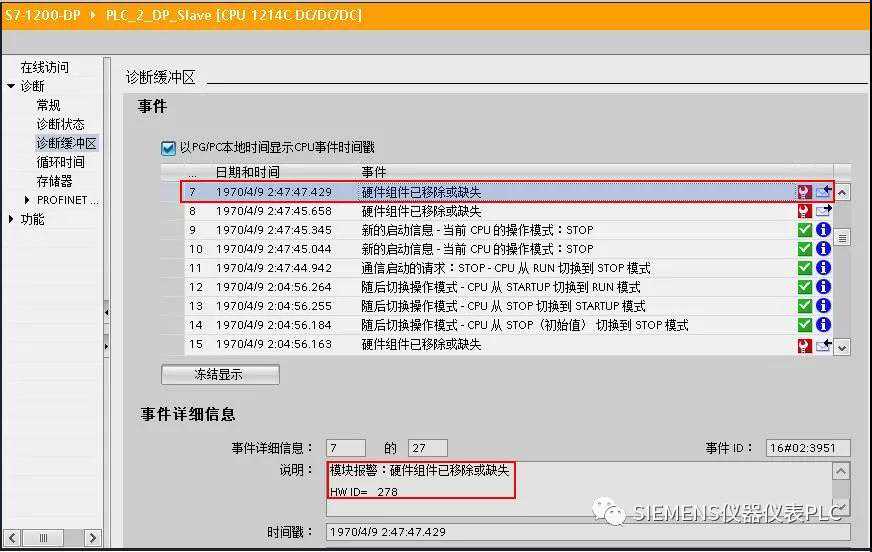

较新版本的CM1243-5例如版本在TIAV13SP1中查看诊断缓冲区里从站丢站的信息记录如下：

3、通过程序读取DP从站诊断信息

CM1243-5使用DPNRM_DG指令，可以读取PROFIBUSDP从站的诊断数据。

DPNRM_DG指令参数：

REQ：读取请求

LADDR：从站诊断地址

RECORD：读取到的诊断数据存放的目标地址

RET_VAL：执行指令出错时返回错误代码

BUSY：正在读诊断数据

CM1242-5支持6个字节的标准诊断，和6个字节的设备特定的诊断，通过标准诊断，可得到从站状态。

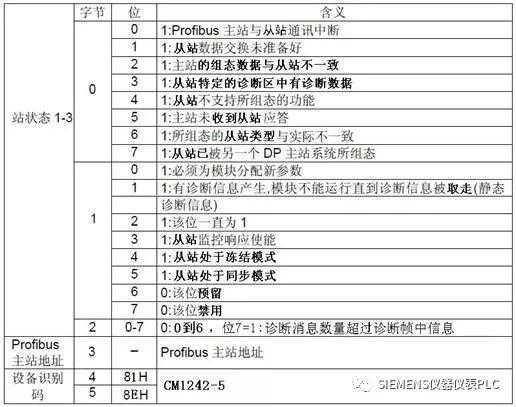

标准诊断数据概述：

标准诊断数据信息：

标准诊断数据读取方法：

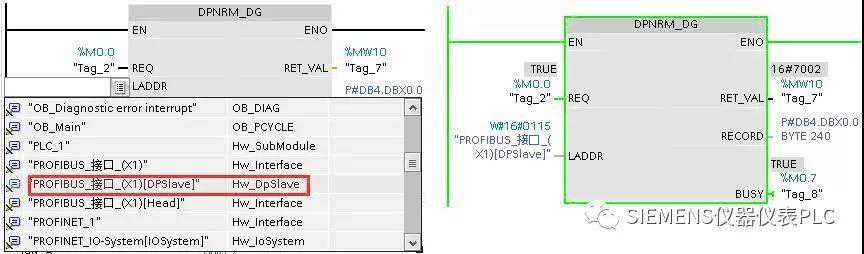

在主程序OB1调用S7-1200“扩展指令/分布式I/O/其它”的DPNRM_DG指令。单击块参数LADDR，将在下拉列表中选择DP从站诊断地址，读取的诊断数据存放在DB4中。

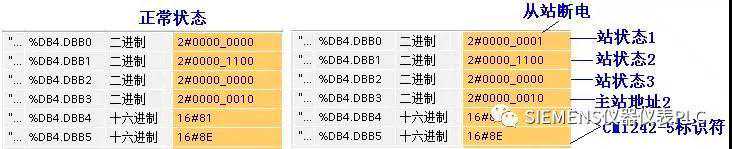

通过监视表格查看诊断数据：
