在STEP7(TIAPortal)里,对于S7-1200/S7-1500可以使用“指令”库里的转换功能将变量转换为所选的数据类型。
描述
下表（图.1）给出了常用转换功能的概览。
图.1
INT，DINT，REAL和BCD数据类型之间的转换
STEP7(TIAPortal)提供了“CONV”（转换）指令可以用于INT，DINT，REAL和BCD数据类型之间的转换。可以在块编辑器中按下表的步骤进行插入和参数化操作。
1.在块编辑器中，打开“指令”库，再打开“基本指令转换操作”目录。使用拖拽方式将“CONVERT”指令插入到网络段中。
2.插入指令块后，指令的数据类型还没有定义，在"CONV"下显示的是通配符"???to???"。将鼠标指针放在左侧的三角形上时，会显示下拉箭头。
4.重复上面步骤可以为输出参数“OUT”从右侧的下拉菜单中选择想要转换的数据类型（例如，REAL）。这个例子就是将一个数据类型为INT的数据转换为数据类型为REAL的数据（“InttoReal”）。
注意
如果直接通过变量为指令指定输入输出参数，那么步骤2到步骤4不是必须的，因为转换指令自动将数据类型设置为变量的数据类型。
5。给转换指令的输入和输出分配所选择的变量。为输入输出指定参数后，就可以完成下面的数据转换，例如：
从Int到Int,DInt,Real,Bcd16,USint,UInt,UDint,SInt,LReal和Char
从DInt到Int,DInt,Real,Bcd32,USint,UInt,UDint,SInt,LReal和Char
从Real到Int,DInt,Real,USint,UInt,UDint,SInt和LReal
从USint到Int,DInt,Real,USint,UInt,UDint,SInt,LReal和Char
从UInt到Int,DInt,Real,USint,UInt,UDint,SInt,LReal和Char
从UDint到Int,DInt,Real,USint,UInt,UDint,SInt,LReal和Char
从SInt到Int,DInt,Real,USint,UInt,UDint,SInt,LReal和Char
从LReal到Int,DInt,Real,USint,UInt,UDint,SInt和LReal
从Char到Int,DInt,USint,UInt,UDint,SInt和Char
从BCD16(16-bit)到Int,
从BCD32(32-bit)到DInt.
转换指令注释：
图.2展示了BCD格式到Real和Byte到SInt的数据格式转换的例子。
BCD格式的数据必须先转换为Int或DInt格式才能转换为REAL格式，如例子。
如要实现数据类型Byte到SInt或从Byte到USInt，CONVERT指令需要手动设置input和output数据类型为SInt或USInt。
更多的信息可以参见STEP7(TIAPortal)在线帮助CONVERT:Convertvalue。
图.2
实数取整
下面的指令可以将实数类型的数据取整为一个整数（INT或DINT），这些指令也在上面描述的“Converters”目录中。
“CEIL”：上取整。
“FLOOR”：下取整。
“ROUND”：舍入取整。
“TRUNC”：截尾取整。
字符串数据类型转换
下表包含转换字符串数据类型的说明。指令的编程过程如表中的描述。
高级指令
描述
S_CONV
字符串转换
STRG_VAL
将字符串转换为数值
VAL_STRG
将数值转换为字符串
Strg_TO_Char
将字符串转换为字符
Char_TO_Strg
将字符转换为字符串
ATH
将ASCII字符串转换为十六进制数
HTA
将十六进制数转换为ASCII字符串
转换为TIME数据类型
使用高级指令“T_CONV”将INT类型的数据转换为一个时间值（TIME）和进行反向转换。在转换为TIME数据类型之前必须将所有数据类型（INT，REAL，BCD等）转换为DINT。“T_CONV”指令在块编辑器的“扩展指令日期和时间”指令卡中。

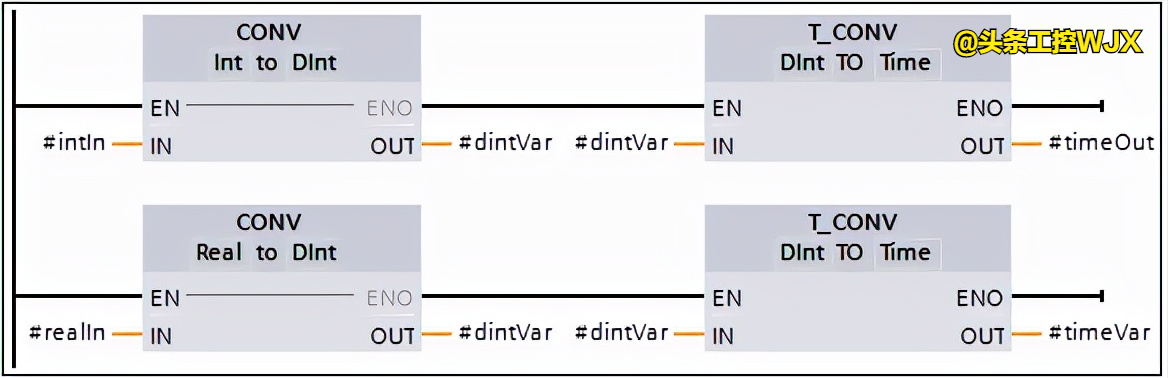

图3给出了一个将INT和REAL转换为TIME格式的例子。
图.3
硬件数据类型HW_IO的转换
硬件数据类型HW_IO是STEP7(TIAPortal)访问模板信息时用来识别硬件模板的。这个识别码是自动分配的，在创建设备时保存在设备的硬件配置中。模块名作为系统常量放在"PLCvariables"表中。在相应功能块中通过模块名可以直接使用该模块。
另外，使用"IO2MOD"功能可以从模块的逻辑输入地址"InAddress"()确定模块的硬件标识符"HWIO"。直接在功能块的"LADDR"参数直接输入硬件标识符"HWIO"。"LADDR"参数无需做转换，因为可以填写"HW_IO"参数，也可以填写UINT数据类型变量。
图.4
在图4中是一个SCL的程序例子，调用指令"IO2MOD"。如果功能块分配参数不正确，变量"ChangeHWIO"会显示报错代码。
