ROR指令：使不包括进位标志在内的指定位数部分的位信息右移、循环的指令。简单来说就是循环右移指令。

指令格式

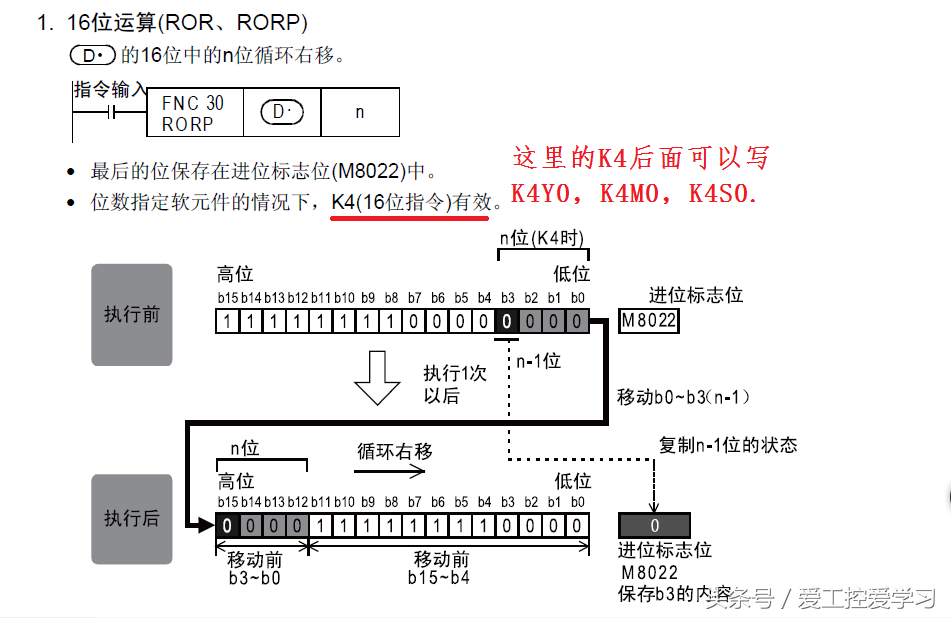

功能和动作说明：循环位数取决于N的数值。

功能动作说明

ROL指令：使不包括进位标志在内的指定位数部分的位信息左移、循环的指令。简单来说就是循环左移指令。

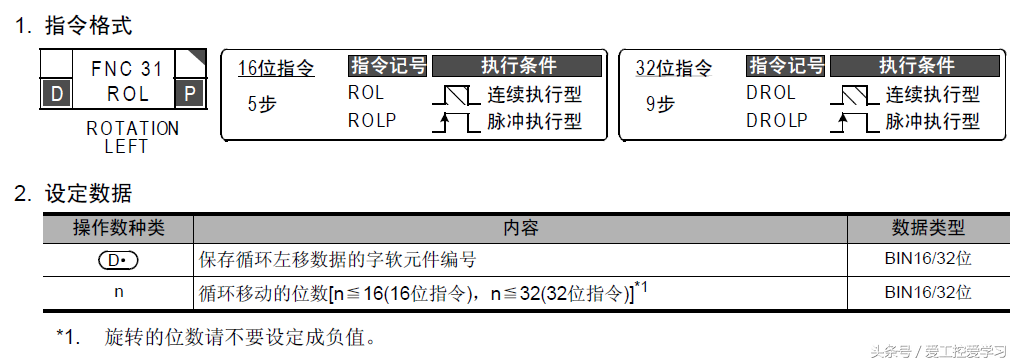

指令格式

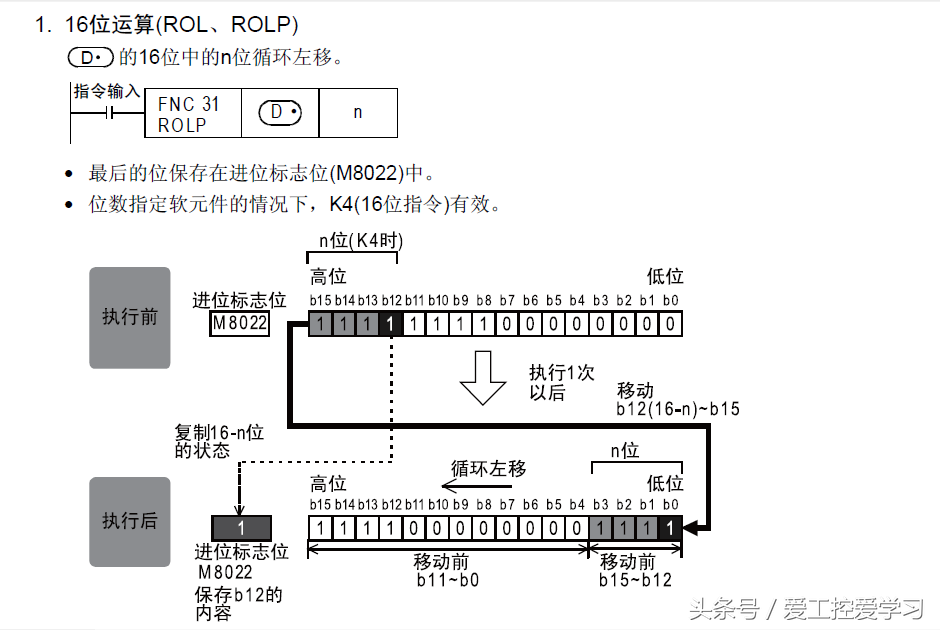

功能和动作说明

功能和动作说明

实例说明。

三菱PLCFX3U-32MT循环输出流水灯程序。

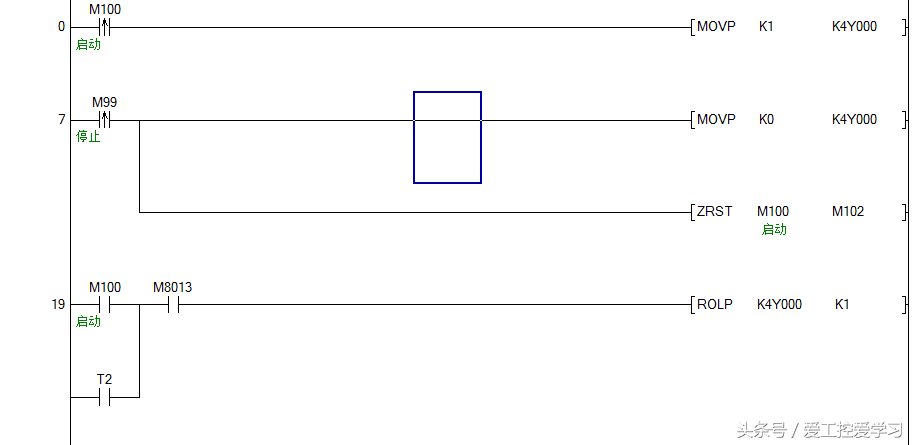

启动程序给Y0赋值

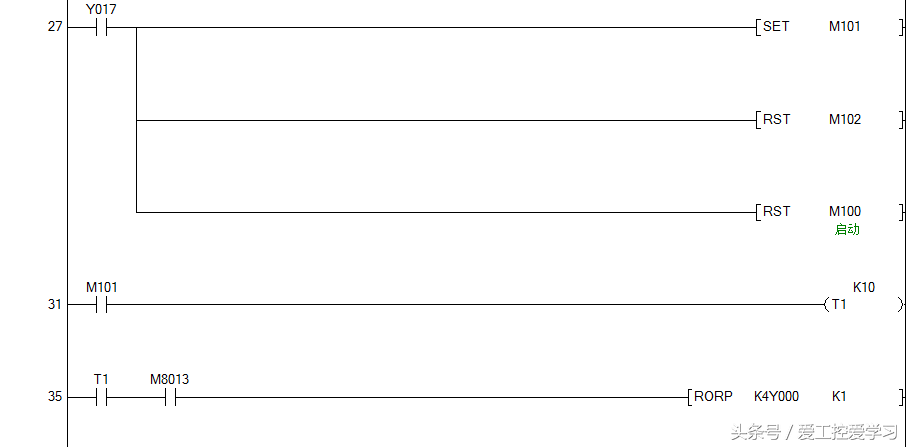

Y17输出后右循环

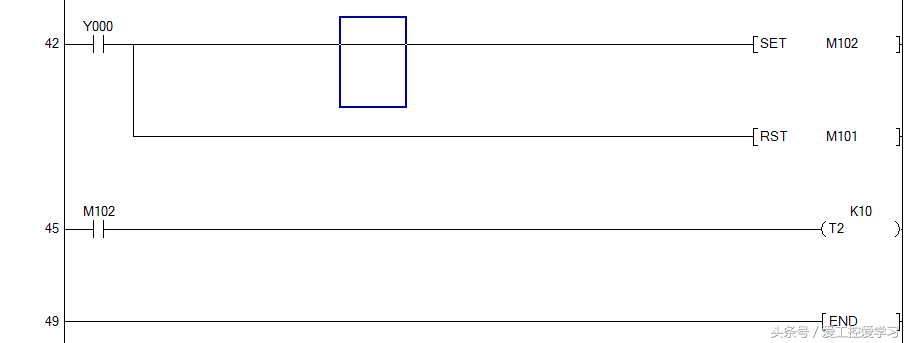

Y0输出后左循环

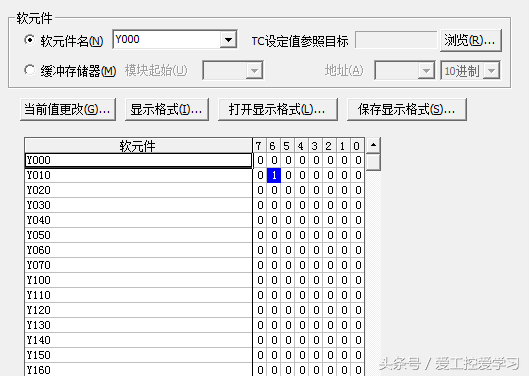

输出监控画面

从输出监控画面中可以看到，Y11当前值为1，若输出方向为左移，那么Y10的值变为1，Y11变为零；若输出方向右移，则Y12的值为1，Y11变为零。从外部画面看，输出显示灯按顺序移动，这样就构成了流水灯的效果。
