检查事项：通讯接线，通讯格式，控制代码

1.检查通讯接线：

FX3U使用485DB通讯板

D720变频器通讯接口为RJ45水晶头

分2线制接线及4线制接线

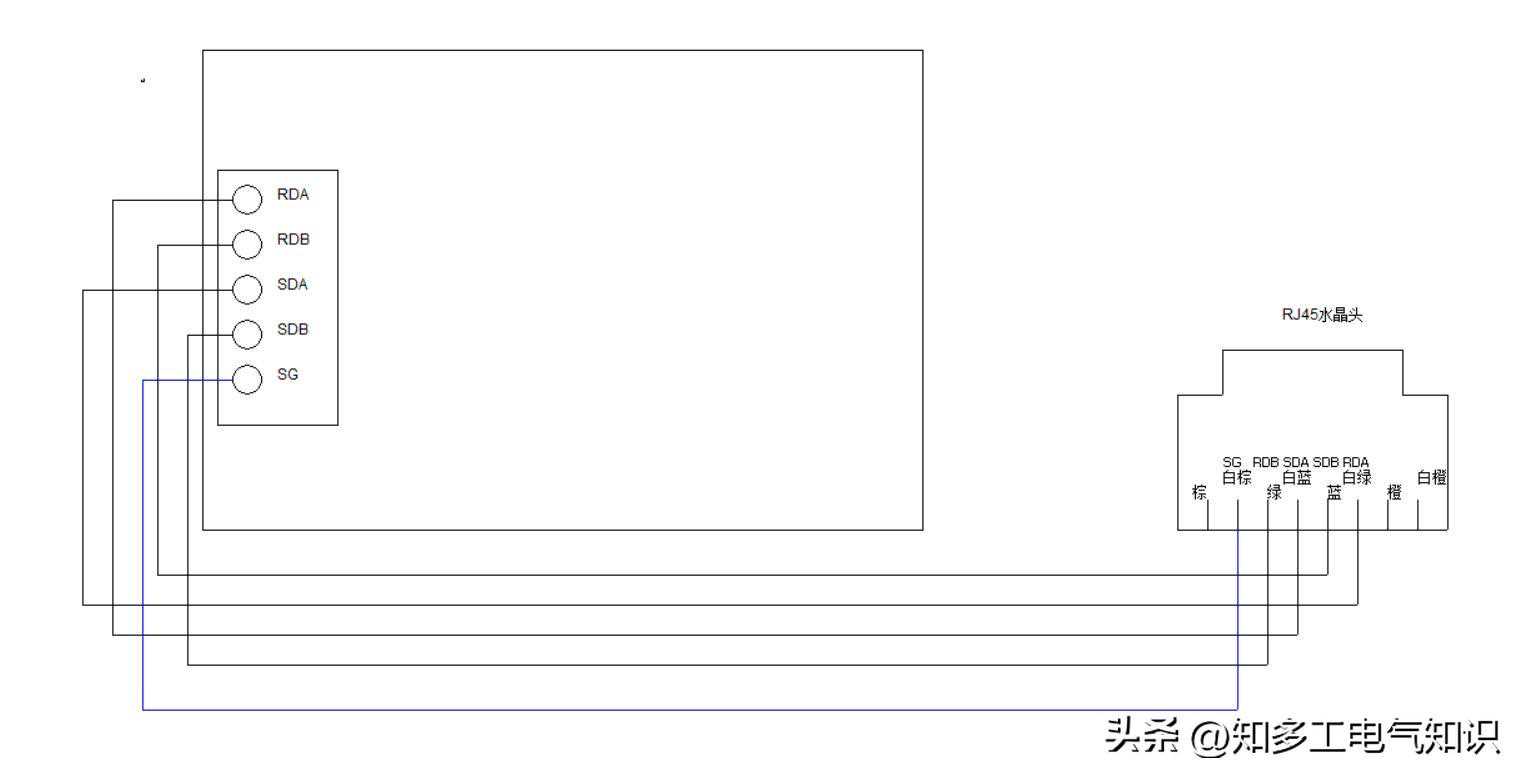

2线制接线图

水晶头插入变频器上后，接线端口排列顺序从右到左为1-8

4线制接线图

2线制接线为半双工通讯，4线制接线为全双式通讯，任意一种接法都能正常通讯

2.通讯格式

H0C87代表通讯格式：9600，8，E（偶校验），1

变频器通讯格式也设置为9600，8，E，1

PR117=1，设置变频器站号为1

PR118=96，设置通讯速率9600bps

PR119=0,设置停止位长为1位及数据位长8位

PR120=2，校验方式设为偶校验

变频器参数设置完成，断电重启，按Pu键切换到NET模式

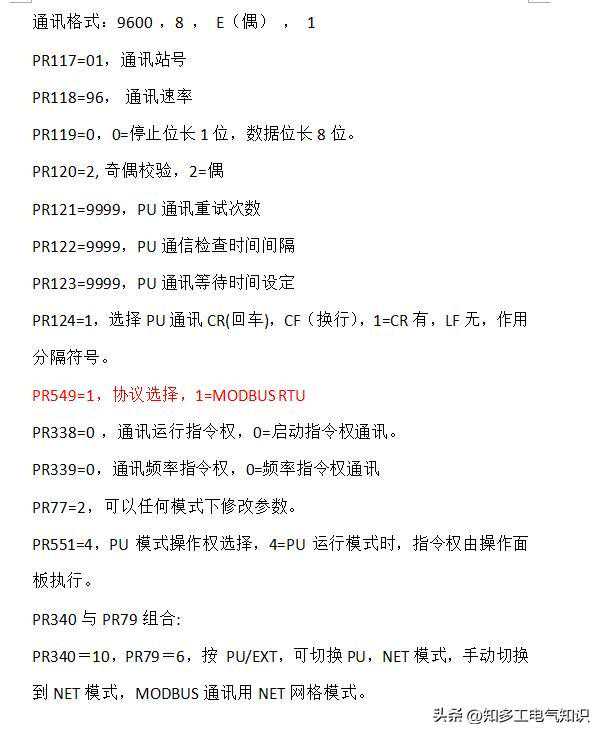

其他参数的详细解说在专栏视频

3.检查通讯代码：

正转运行代码：010600080002

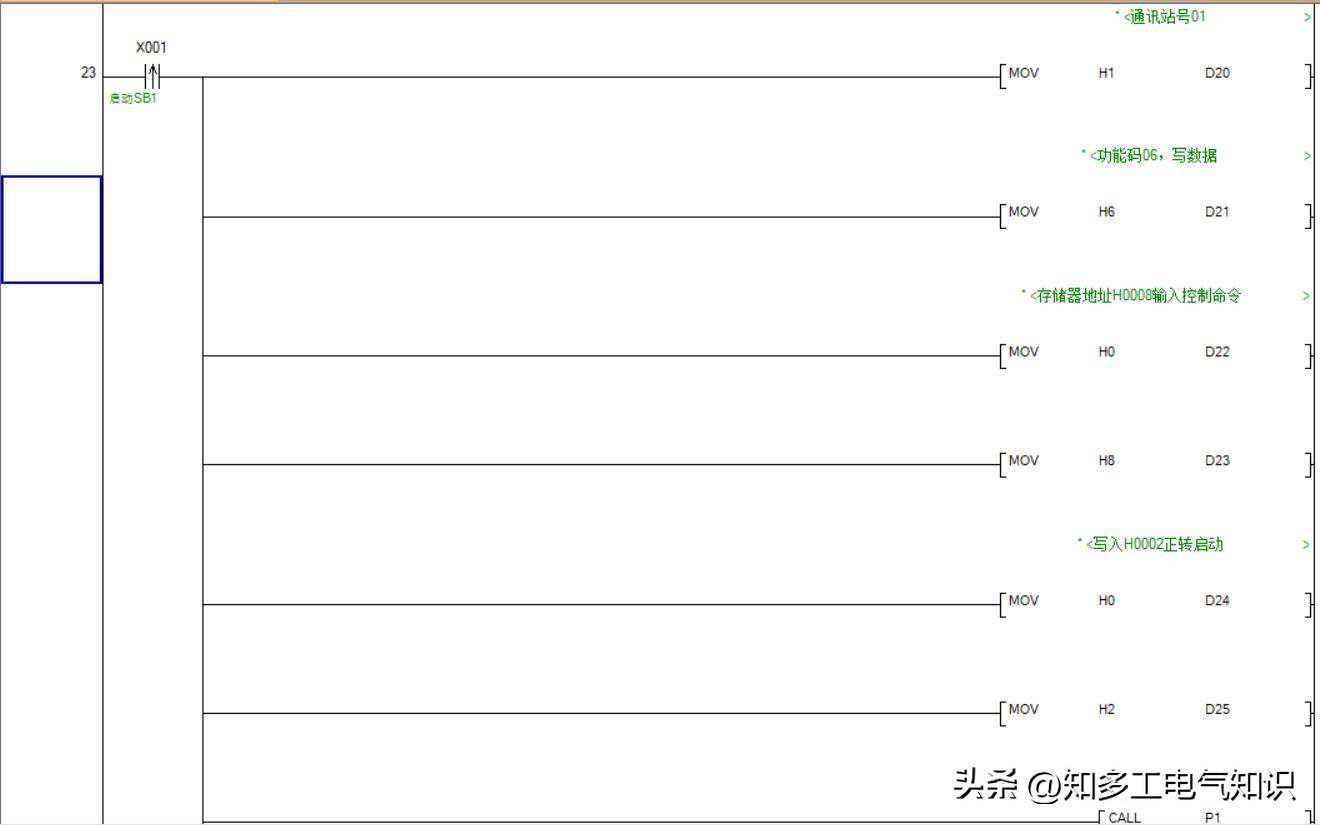

程序如下图

CALLP1指令调用子程序P1计算校验码

下面再加一条指令SETM8122，发送通讯请求，没有这条指令通讯不能发送

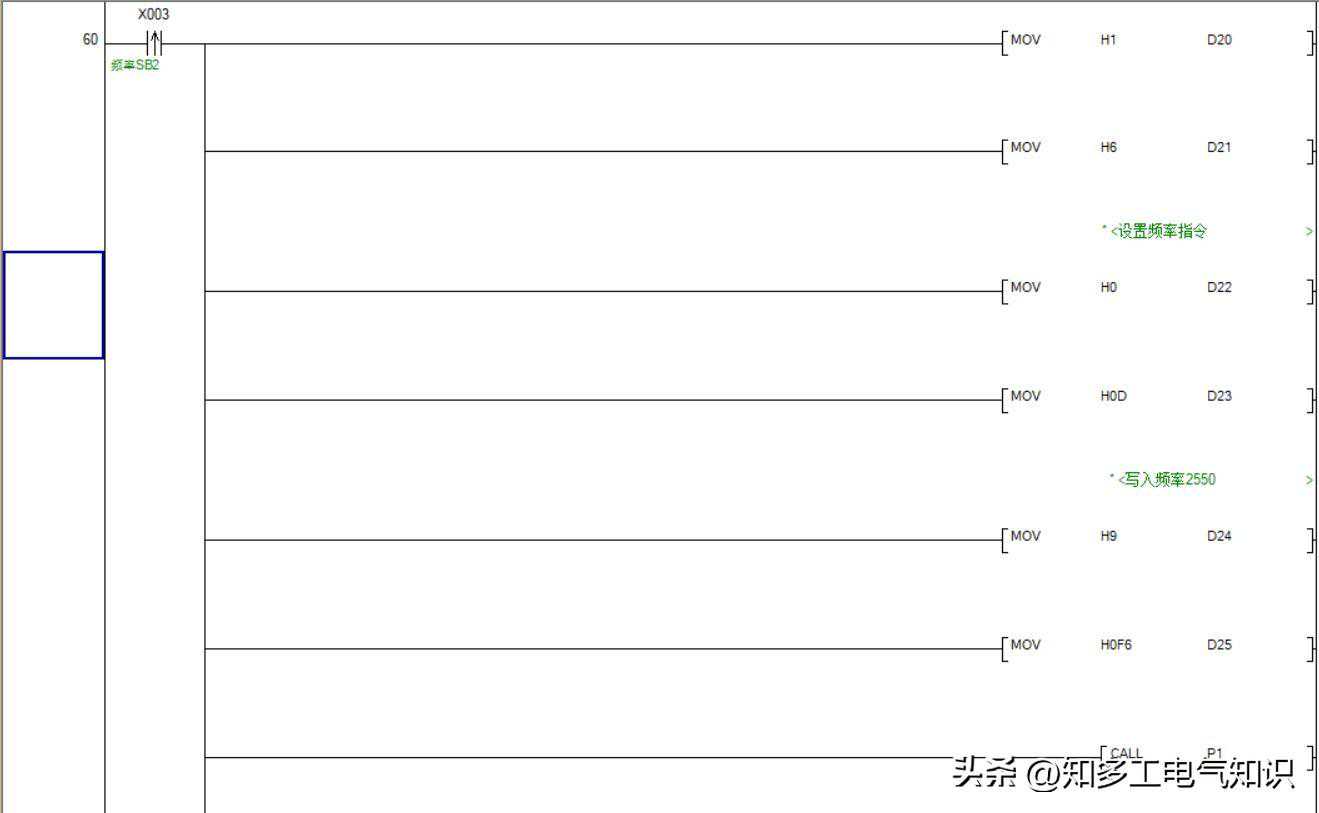

频率设为25.5HZ代码：0106000D09F6

下面再加一条指令SETM8122，发送通讯请求，没有这条指令通讯不能发送

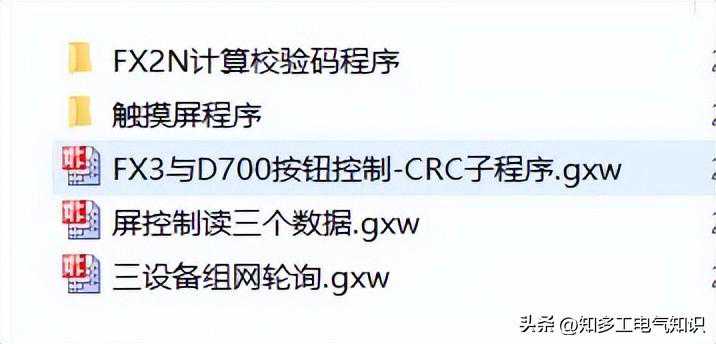

程序详见专栏配套文件夹：PLC及触摸屏程序

FX3与D700按键控制-CRC子程序

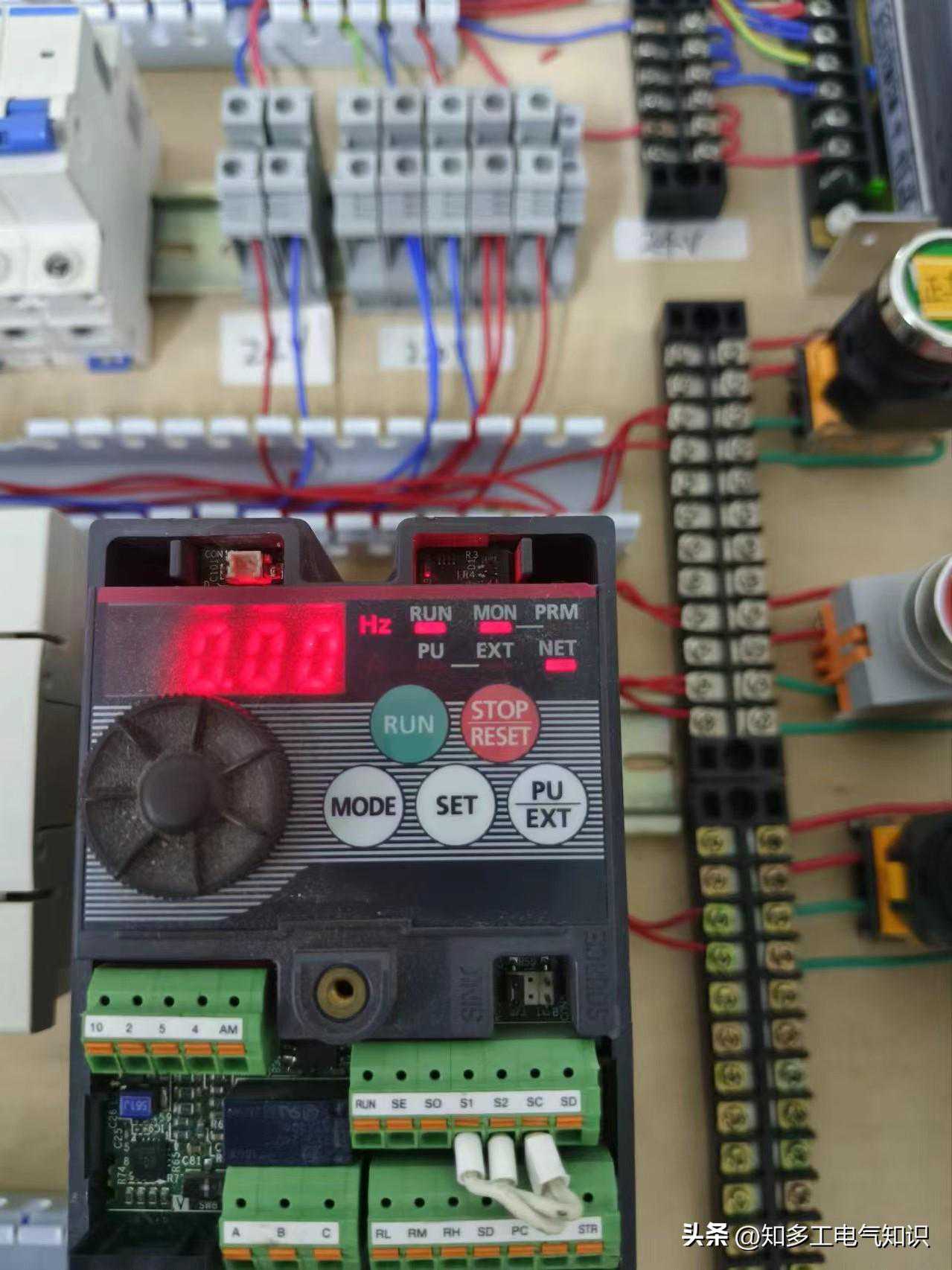

程序写入PLC后，断电重启，按下X1变频器得到正转启动指令，RUN指示灯闪烁

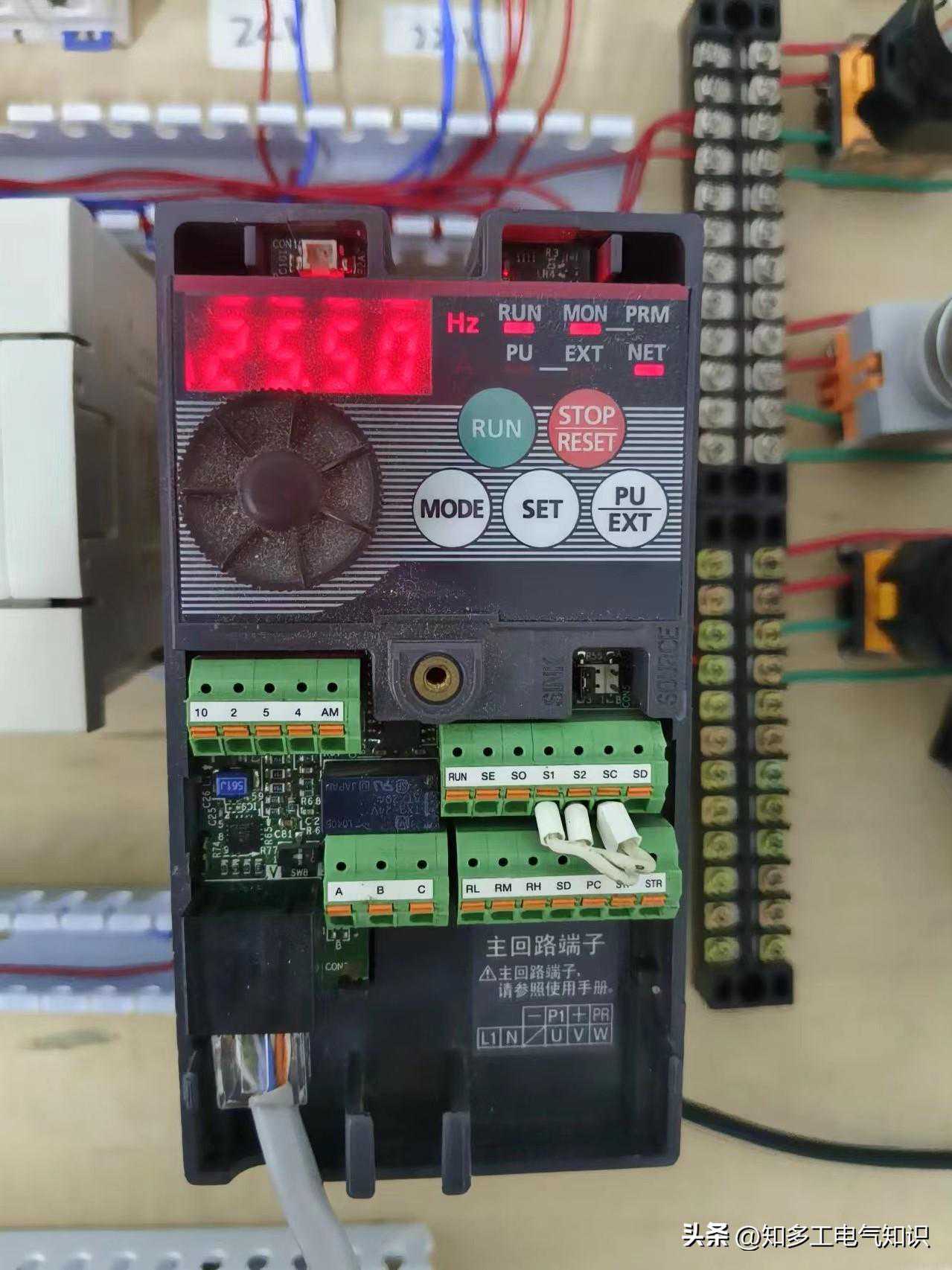

按下X3变频器得到频率写入25.5HZ指令，频率运行在25.5HZ

初学通讯编程，通讯不成功，检查接线，通讯格式两方必须一致，通讯代码完全正确，特别注意变频器站号设置，另外三菱D720变频器需要手动将运行模式切换到NET模式。
