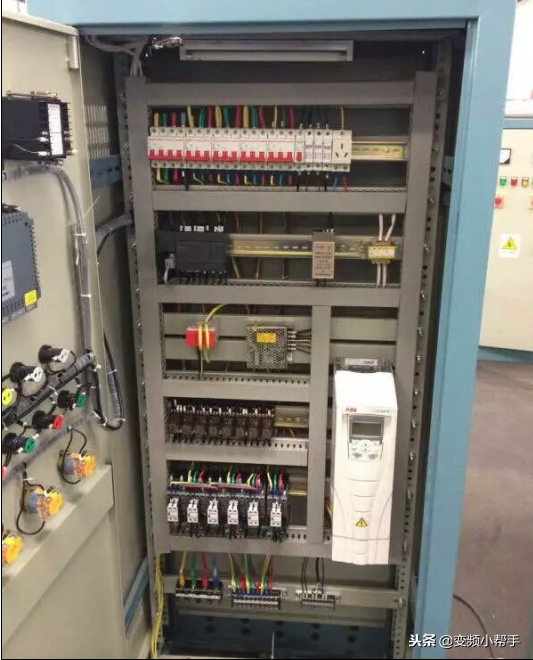

ABB变频器一拖一

一、1拖1PID配置：

1、ABB变频器一拖一接线：

2）11和12短接；

3）10和13接通是启动信号。

2、变频器参数调节：

参数设定值

99.026=PID控制宏

10.021=DI1控制启停

11.027=外部2

13.0420%（实际信号为4-20ma或2-10V时）

16.010-不需要启动允许信号

40.1019（内部设定给定值）

40.11设定压力值（压力表量程的百分数，比如目标8公斤，量程16公斤，设置成50%）

二、1拖3PID配置：

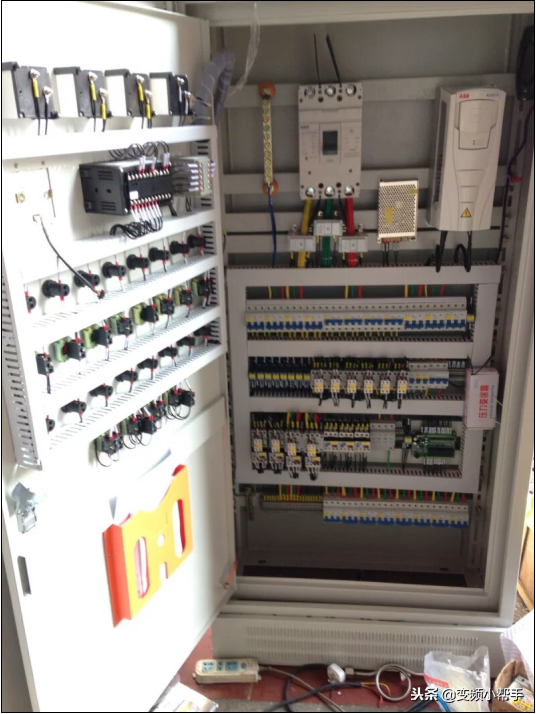

ABB变频器一拖三

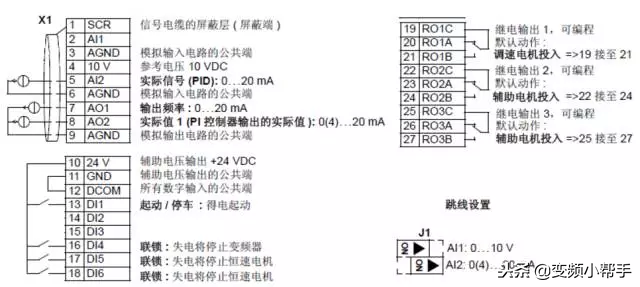

1、ABB变频器一拖三接线

2）11和12短接；

3）10和13接通是启动信号；

4）10和16，17，18接通是三台泵的启动联锁信号；

5）3个继电器分别接三台泵。

2、变频器参数设置

参数设定值

99.026=PID控制宏

10.021=DI1控制启停

11.027=外部2

13.0420%（实际信号为4-20ma或2-10V时）

14.0131=PFC控制

14.0231=PFC控制

14.0331=PFC控制

16.010-不需要启动允许信号

40.1019（内部设定给定值）

40.11设定压力值（压力表量程的百分数，比如目标8公斤，量程16公斤，设置成50%）

81.172=辅机数量

81.273=辅机数量
