展开图与交叉引用

电气原理图分为归总式和展开式两种，展开图有诸多优点如原理清晰，版面简洁等。在展开图（展开式原理图）中线圈与触点按需要分开绘制，为了体现设备的完整性，通常在线圈下方绘制该设备的触点镜像。如下图所示。触点镜像绘制在SolidWorksElectrical中称之为“交叉引用”。

继电器模组

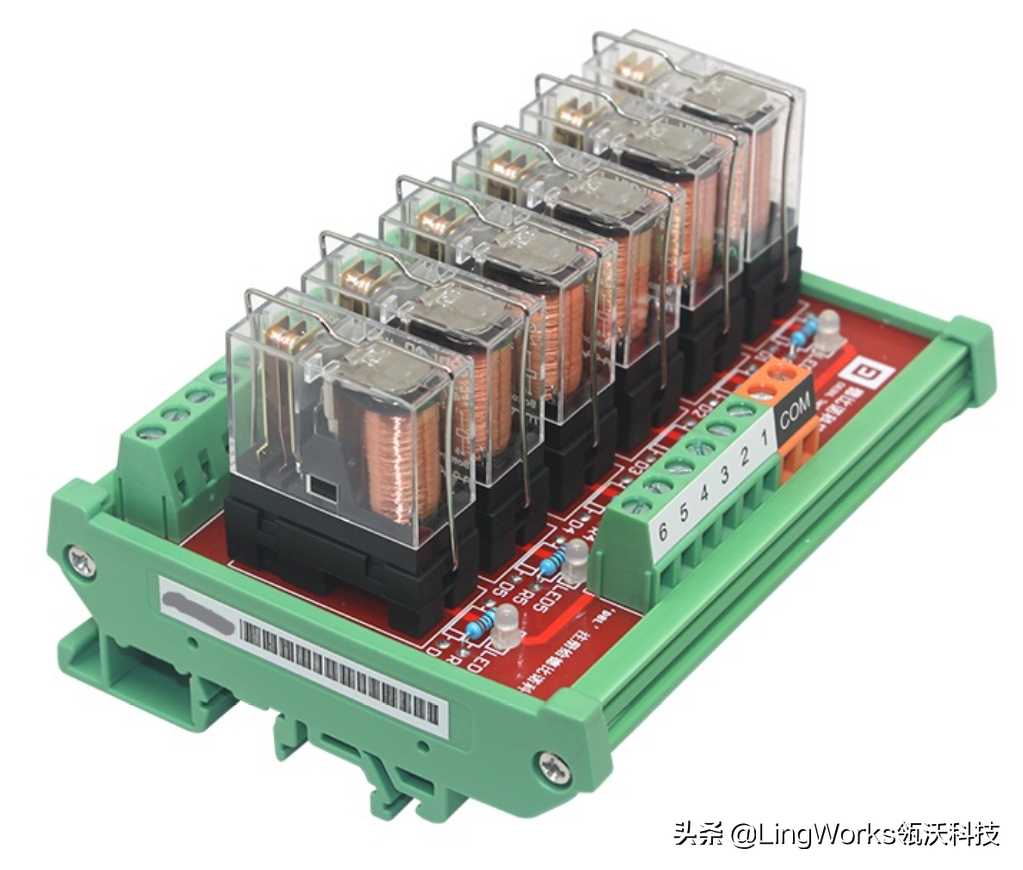

其他条件满足时，SolidWorksElectrical可以自动显示交叉引用信息。在控制系统中通常会用到如下图所示继电器模组。

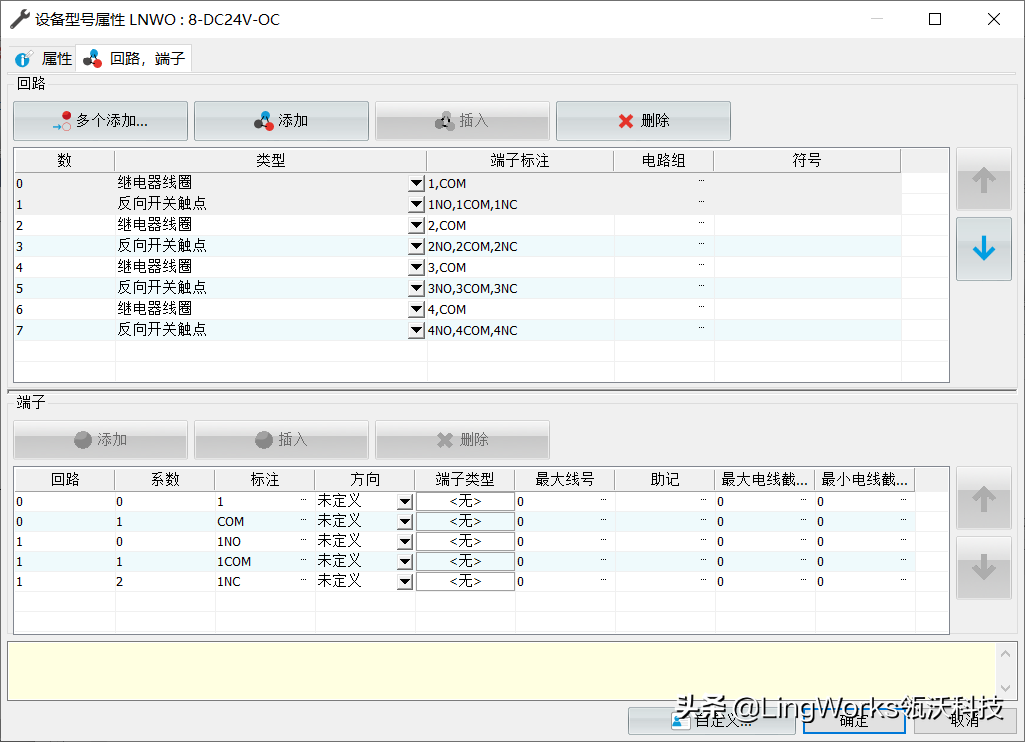

如何为此类型继电器创建设备型号呢？我们以四路模组为例。如下图所示，该设备包含四个线圈回路和四个反向开关触点回路。

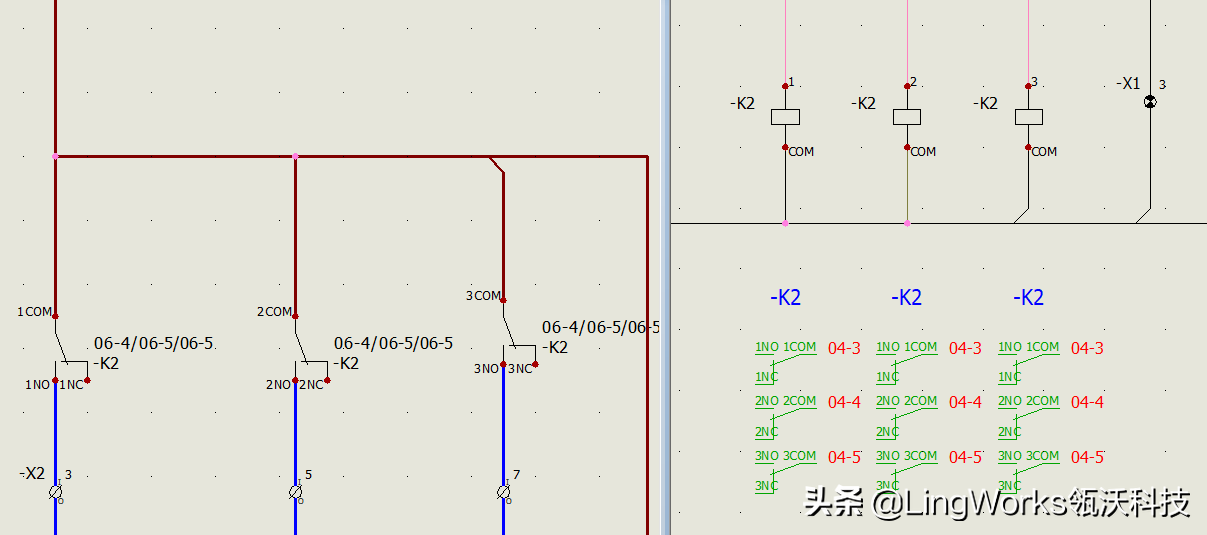

当使用该设备型号时发现每个线圈下都出现了其他线圈的反向触点镜像。

电路组

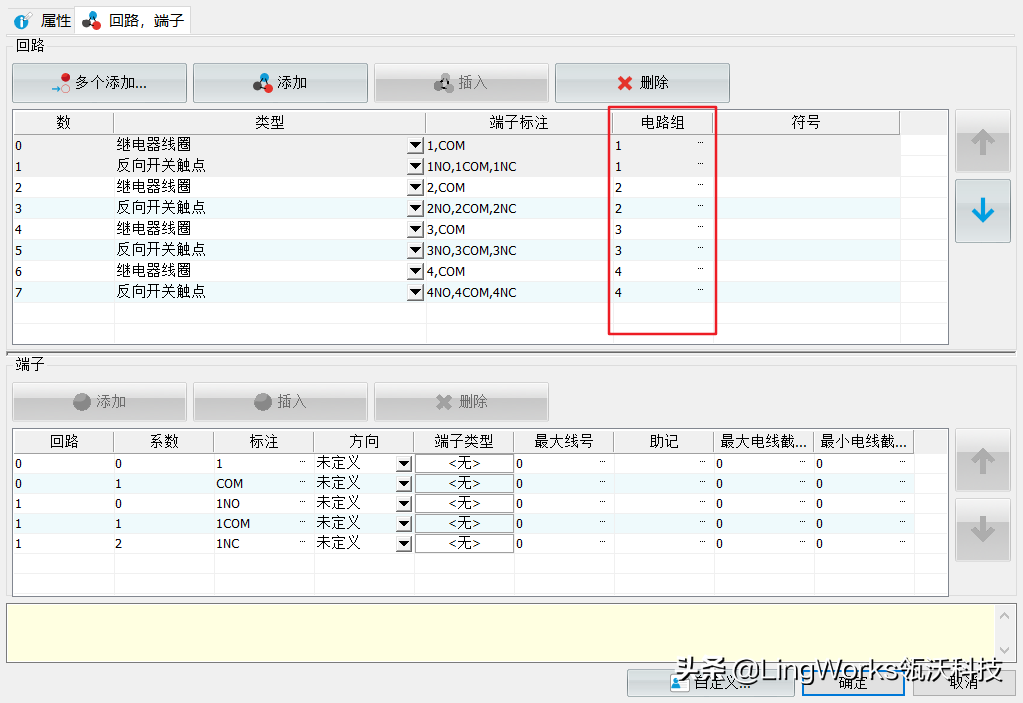

想要正确区分每路继电器的线圈和触点，需要用到设备型号的“电路组”属性（2020版之前该属性为“群”）。我们需要将同一组线圈和触点的“电路组”属性设置为相同值，如下图所示。

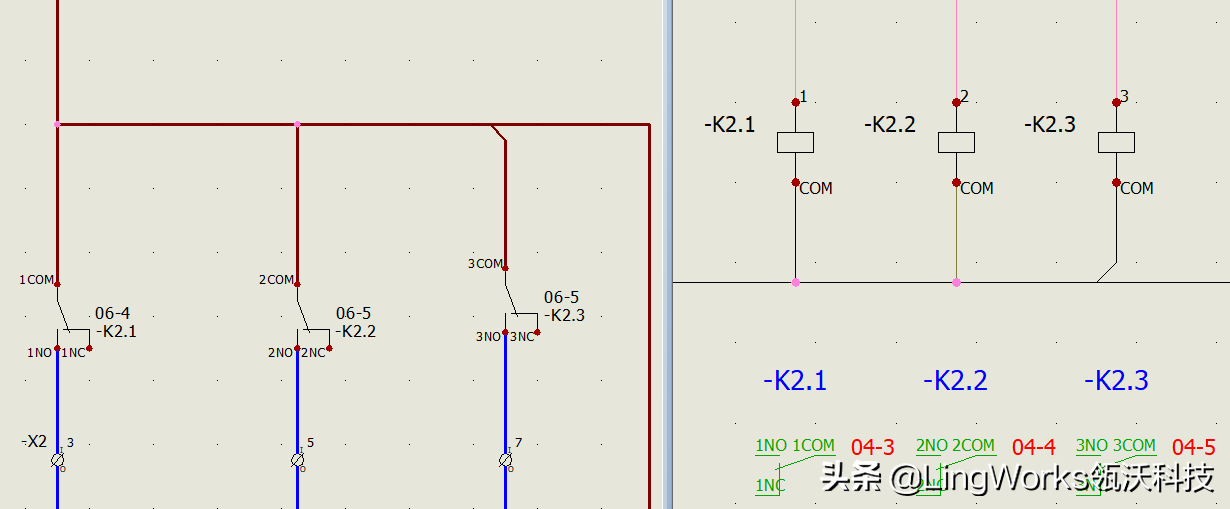

设置了“电路组”属性后，使用效果如下图所示。

总结

SolidWorksElectrical可以自动显示设备交叉引用信息，使用“电路组”属性可以使设备按需要分组显示交叉引用。
