1、安装

PLC的安装固定有二种方法：一是直接利用机箱上的安装孔或安装底板，直接用螺钉将PLC固定在机箱或底板上。二是利用DIN导轨安装，先将DIN导轨固定在机箱内，在将PLC及相应的扩展模块，特殊模块等卡上DIN导轨。安装时还要注意PLC周围留用足够散热及接线空间。

利用DIN导轨安装如下图所示。

2、电源接入及DC输出

FX2NPLC的基本单元和扩展单元上下两侧均有二排接线端子，每个端子都有相对应的编号，主要用于电源输入，直流24V电源输出和信号输入及信号输出。

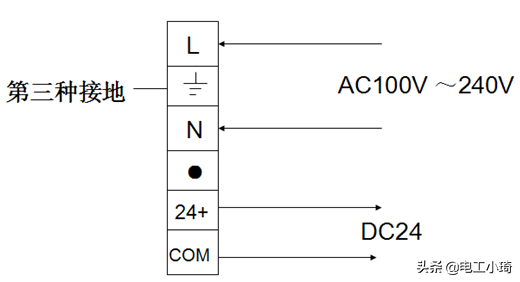

电源输入和直流24V输出其图示如下

基本单元的供电有两种情况：一是交流工频供电，如上图，这是最常用的情况，对电流要求不高，100V-240V均可使用，二是外部直流电源供电，常用24V开关电源供电。图中L、N为交流电源接入端子。我们建议PLC的L、N电源最好是是通过启、保、停控制电路接入。这样做的好处是，如果有什么紧急情况马上可以按下停止按钮切断PLC的电源，停止PLC的所有输出。

图中，24+和COM是PLC向外部提供的直流24V电源输出端，它有三个作用，一是作为输入信号X的直流电流，二是作为扩展模块或特殊模块的直流电源，三是作为输入有源传感开关的直流电源和其他电路的直流电源。

标号为

的端子为PLC接地端。一般PLC均要求采用第三种接地，即单独接地。所谓单独接地就是在这里用一根线单独和地相连，既不是接到其他设备的地（第一种接地），也不是接到公共地（第二种接地）。这种要求在生产现场不易做到。目前，大部份都是什么也不接，对PLC的应用也没有什么影响。必须注意，如果把接地端和电源的零线相接，则会可能受到干扰。

标号

的端子为空端子。不要外接任何线。

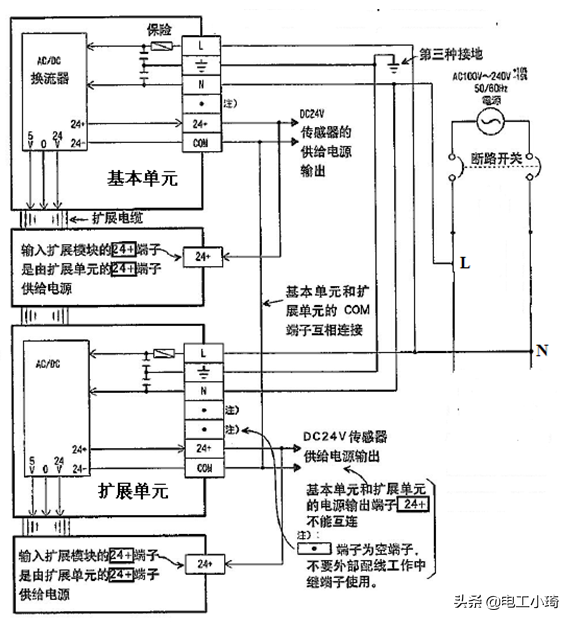

当控制系统既有基本单元也有扩展单元时，电源线可以并联，COM端子（公控端）可以相连。但两个端子的+24V电源输出端子不能互连，如下图所示。

3、通信口及扩展口接入

FX2NPLC有二个输出接口：

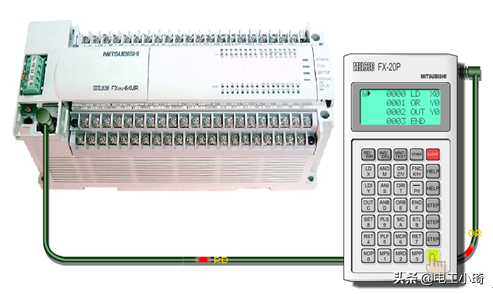

一是下则左边。为一RS422标准接口。PLC通过这个端口与编程器（如下图所示）或计算机相连，在STOP模式下进行程序的编制和传送。

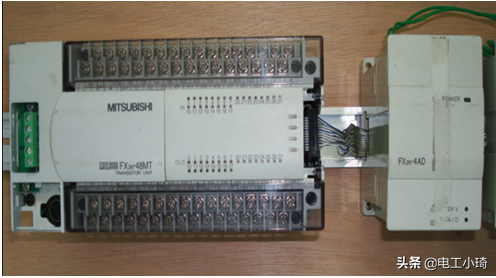

二是扩展单元和特殊模块的扩展接口，在PLC的右侧。这是一个扁平电缆的接口，由扩展单元或者特殊模块自带的电缆线接入，如下图所示。
