一、1734AND适配器模块使用软件RSNetWorxforDeviceNet配置后，并且电源接通、网络线与PLC的D网扫描模块接通后，对应指示灯才会点亮，状态如下：

网络状态指示灯亮或闪烁

二、1734网络配置分为PLC扫描模块配置与远程I/O适配器配置，如下图：

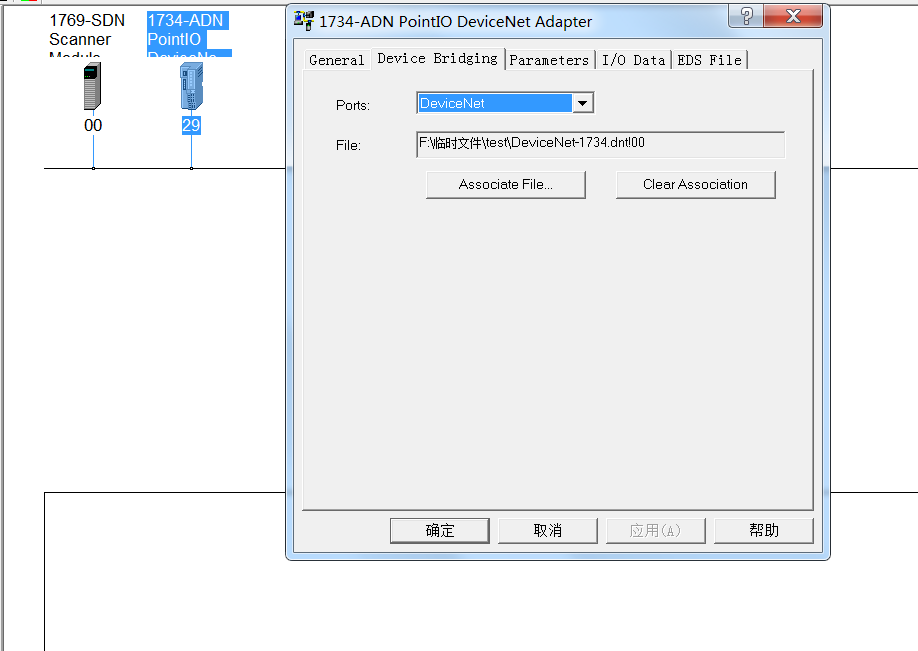

PLC扫描模块配置，需要添加远程I/O适配器配置的路径

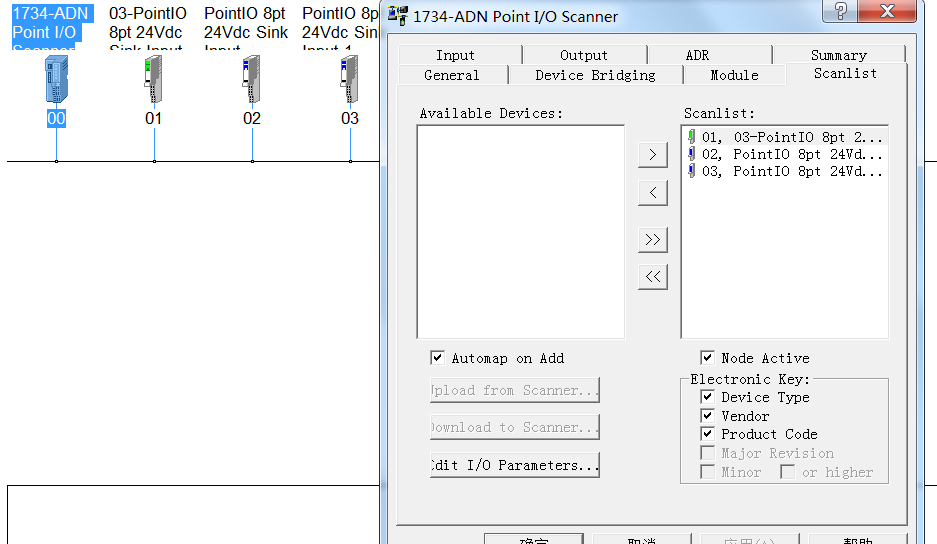

远程I/O适配器配

，选择默认选项即可

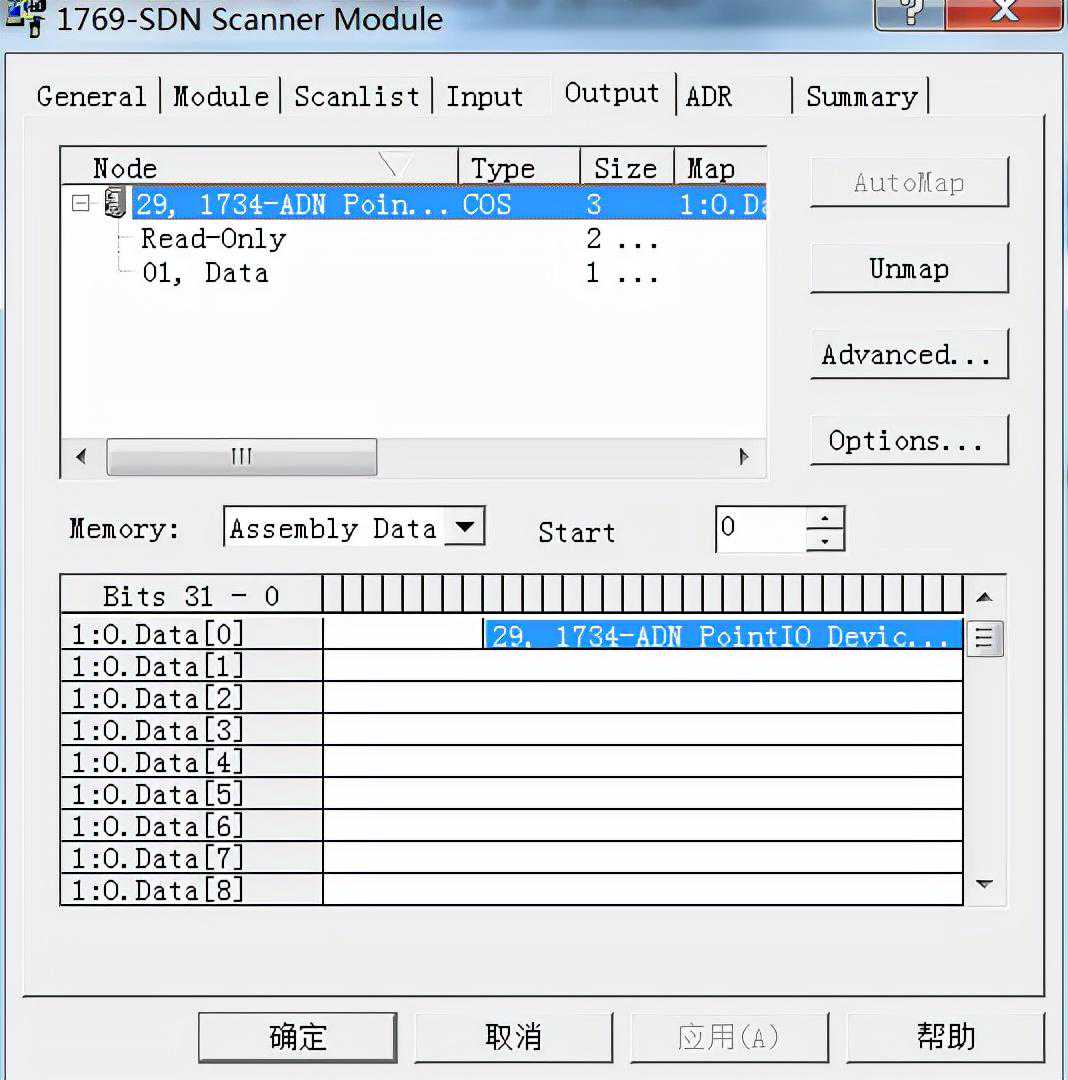

三、1734输出模块状态位

1734输出模块状态位占两个BYTE，数据从第三个BYTE开始

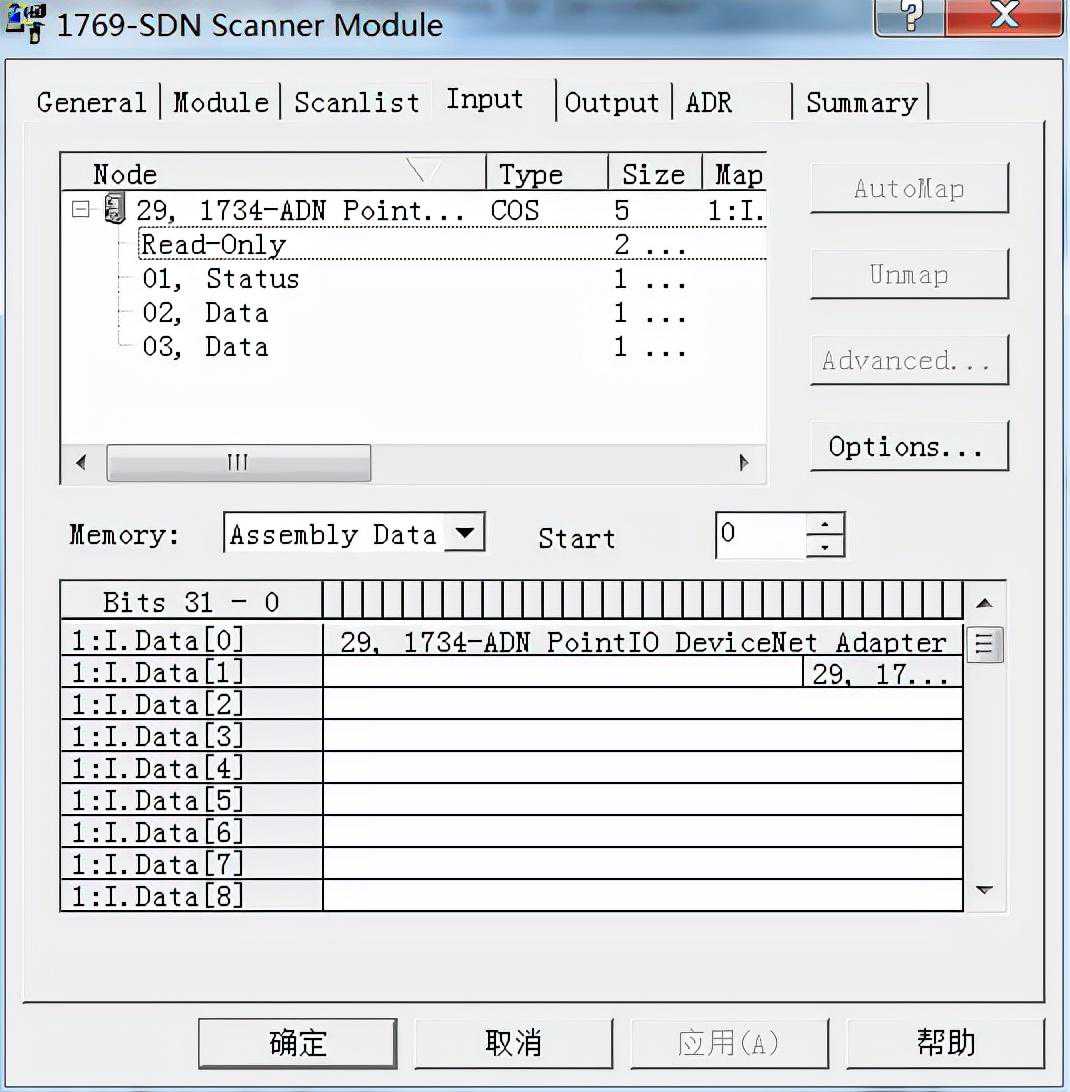

四、1734输入模块状态位

1734输入模块状态位占三个BYTE，数据从第四个BYTE开始

四、关于1734输出模块

上图变量为1时，输出模块才有输出
