基于西门子300与G120走DP通讯，BICO功能运用（一）

Hello大家好

我是泰格工控，这里给大家分享的是基于西门子300与G120走DP通讯，调速使用BICO诊断功能。

首先，简单介绍下我们的设备（文末有惊喜）

图一：75KW硬件结构配置

控制目标是个75kw的电机

从电机的铭牌上可以看出以下数据：

额定电压：380V

额定电流：142A

额定转数：1000prm

额定评率：50HZ

功率因数：089

PT1000测温

系统结构：

带熔断的断路器

75kw的变频器

出线电抗

75KW异步电机

这个要记好，我们以后要用到的。

具体怎么系统怎么选的。怎么选母线，电抗啊大大我以后会说明。

硬件先说这么多。现在介绍下软件

怎么配PLC，导轨啊我就不再这里说了，从cpu配置好了以后开始说起

首先进入硬件组态。

图二G120配置列表

这里说下G120分这几个部分

1，电源功率模块（powerMoudle）：简单来说就是380V进L1，L2，L3，UVW接电机

2，控制模块（controlunit）24DC控制作用

3，操作面板（BOP）起到显示，调参数等作用的一个镶嵌在控制模块的面板

介绍下配置G120

硬件组态配置的是控制單元

二种方法：

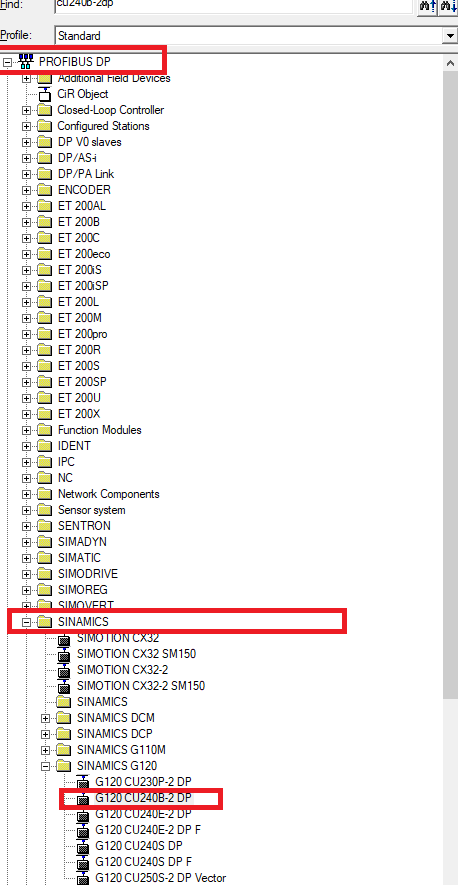

1右边你选择你要的控制单元的型号：profibusDP---sinamic----sinamicG120----G120cu240b-2DP

2在右边直接搜索CU240B-2dp，也可以找到，然后选中，拖到你的组态网络上

如果你的PN总线也是一样的方法，不同的地方你要设置（assign）IP地址和设备名称（devicename）。DP的话认你的站号地址。

这里提一句cu240B-2dp的B意思是普通的，不带安全功能STO,2DP是指的走的DP通讯

拖到你的组态网络，他会让你选你走哪个BUS的network，我这里是profibus3波特率是1.5Mbps

站号地址我设置是：33

图三G120bus配置和站号地址

这里是让你选控制单元的硬件版本，他在控制单元硬件上会写明，软件的版本和要和硬件的对应上才能正确的与变频器通讯。

还有一点，就是你选择的软件的版本如果低于硬件的，那么可以升级到高版本的，如果你的是高于硬件版本的，那么只能重新配置了。

图四控制单元版本

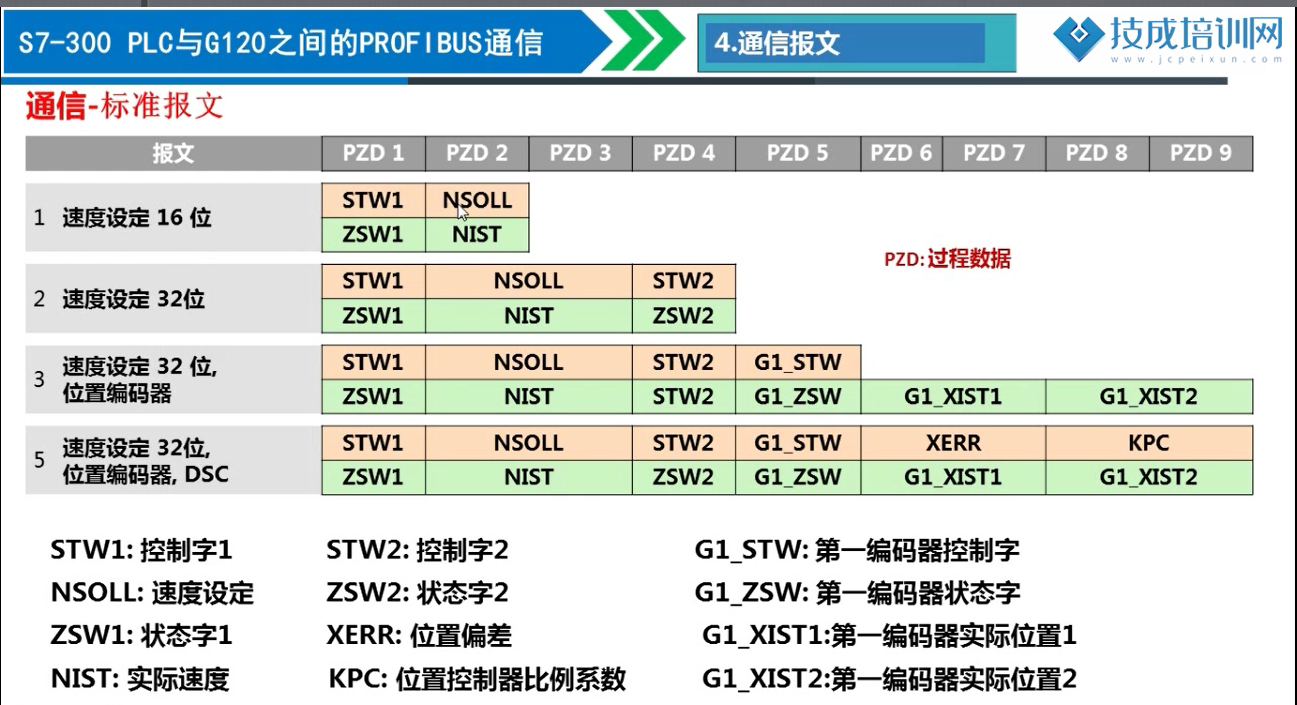

到这一步，你的选择变频器报文，我这里选的是标准报文1，也就是一个状态字，一个控制字。

一个值主设定值，一个是当前状态值（4个word）

图五：G120报文

控制字（STW1）：控制电机正反转，启停的主设定值（NSOLl）给的变频器速度频率

状态字（ZSW1）：读取变频器运行状态的实际转速（NIST）读取变频器速度频率

控制字PQW256主设定值：PQW258

状态字：PIW256实际转速：PIW258

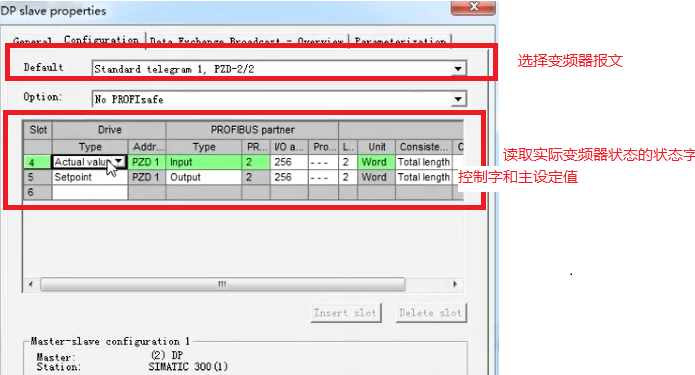

图六：配置变频器的报文1

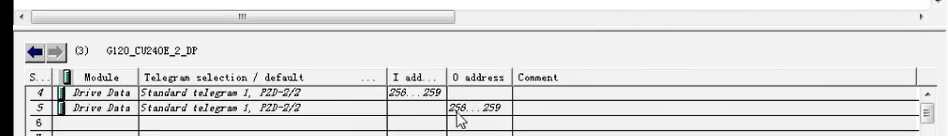

然后电机确定，就会看到如下图

图七：配置G120硬件组态完毕

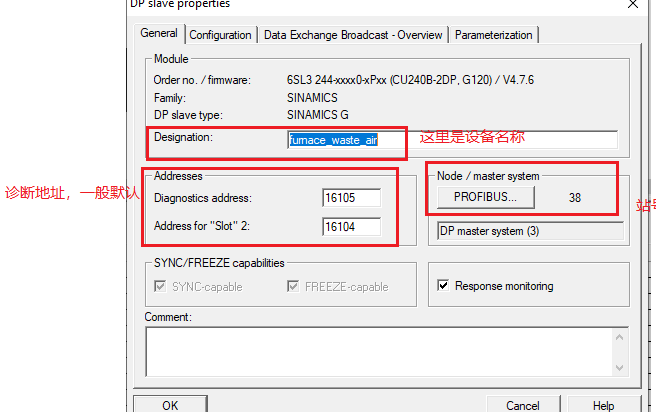

你也可双击地址（图七鼠标位置）或者右键属性查看你配置好的属性，configuration里面也可以看到你刚刚组的报文。

图八：G120属性设置

到这里，你的硬件算是配置好了，保持编译，并下载到PLC,下载完毕你会看见你的300站点多了个G120，打开G120里面有个commissioning，双击它进入stater.

图九：三百站点拓扑图

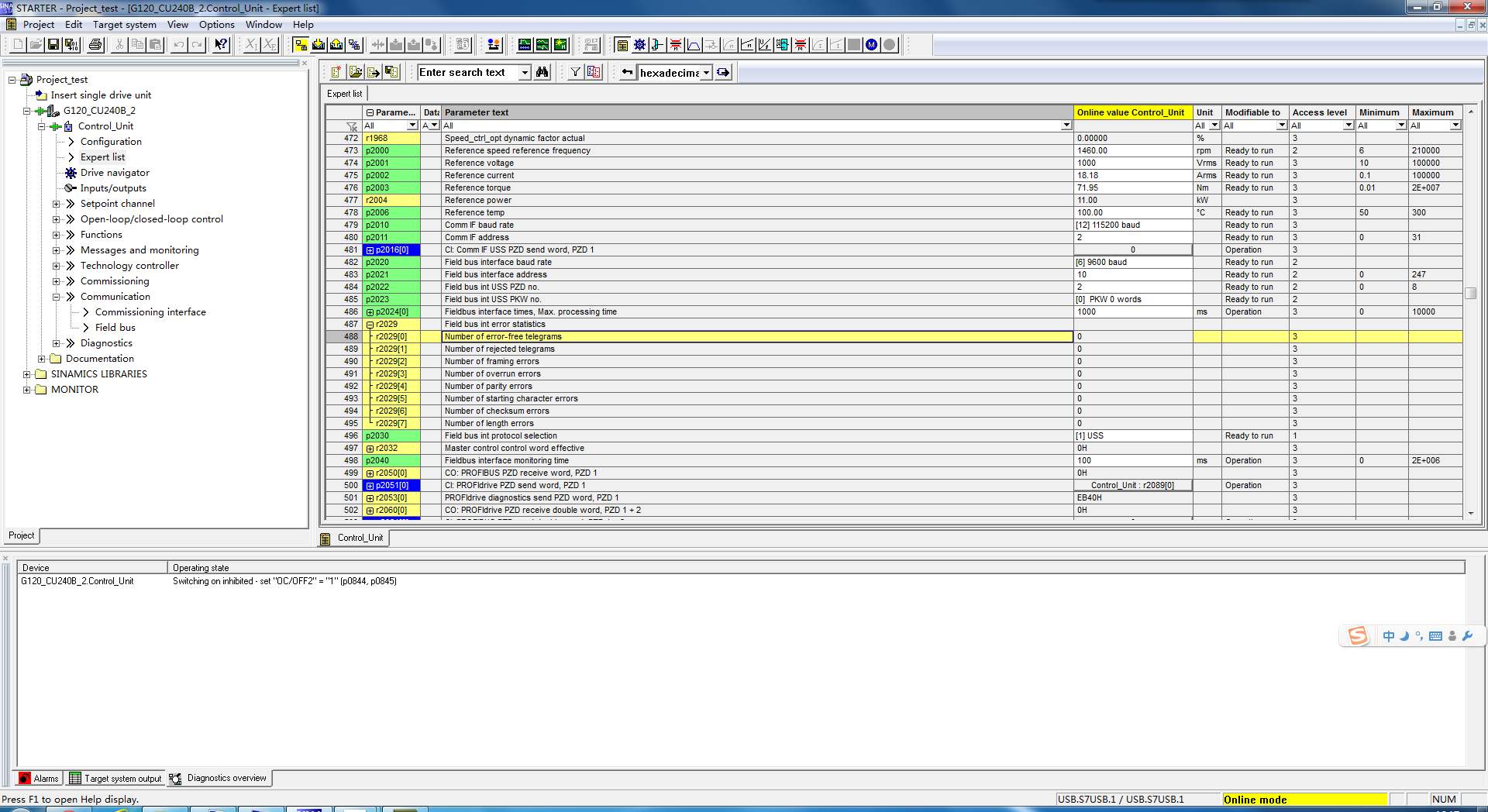

如图10，进入starter你可以看见你所有组的G120。

图10stater软件界面

如果连接不上，下面几个原因：

1硬件版本和软件版本不一致

2连接的设置没有设对

对于第一点：我上面提到如果你设置的软件版本高于硬件，那么没办法只能自己重新组态，如果设的低版本的可以升级到高版本。

关于第二点：你如果不是用专用USB线单独连G120的话，你走总线的话，要选择S7online

设置等请见图12

这里在插一句：P15选择的宏7就是报文1.这个以后会说

图11：成功连接上G120

图12：G120设置

这里可以看到你软件的版本，如图我组的是4.7.6

接入点是s7online

如果你要升级版本，右键—目标设备--升级

你会看到你当前的版本和你能升级的版本
