三菱FX5UCPU模块内置模拟量输入为电压输入(DC0~10V)，

通过此方法就可以转换为模拟量电流输入(DC4~20m)。

[在电流输入(DC4~20mA)中使用的方法]

FX5UCPU模块只支持电压输入，但在V□+，V-端子间连接250Ω电阻(精密电阻0.5%)后，可以作为电流输入使用。

1、接线实例

三菱FX5UPLC内置模拟量输入为电流怎么设置？

V□+,CH□的□中为CH编号。

*1也可并联500Ω电阻。请考虑最大输入电流后选择合适的电阻。

*2不使用的通道请将“V□+”端子和“V-”端子短路。

2、规格

模拟量输入：DC4~20mA

数字输出值：400~2000*1

分辨率：10μA

绝对最大输入：-2mA，+60mA

可利用比例缩放功能进行变更。

3、比例缩放功能使用例

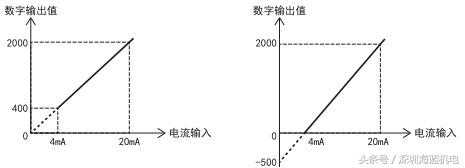

默认值特性(上限值4000,下限值0)利用比例缩放功能转换的特性(上限值4500,下限值-500)
